Замена межсоединительного кабеля iPhone X

Вставьте инструмент для извлечения SIM-карты или скрепку в маленькое отверстие в лотке SIM-карты, расположенном рядом с боковой кнопкой на торце iPhone.

Нажмите уверенно, чтобы извлечь лоток.

Достаньте лоток SIM-карты из iPhone.

SIM-карта легко выпадет из лотка.

При возвращении SIM-карты убедитесь, что она правильно ориентирована относительно лотка.

Тонкая резиновая прокладка вокруг лотка SIM обеспечивает защиту от воды и пыли. Если эта прокладка повреждена или отсутствует, замените прокладку или весь лоток SIM, чтобы защитить внутренние компоненты iPhone.

Перед началом разрядите аккумулятор iPhone до уровня ниже 25%. Заряженный литий-ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Выключите iPhone перед началом разборки.

Удалите два пенталобных винта длиной 6,9 мм на нижнем торце iPhone.

Если винты срезаны или повреждены, замените винты.

Открытие дисплея нарушит его водонепроницаемые уплотнения. Подготовьте запасные уплотнения до того, как продолжите дальше этого шага, или избегайте контакта с жидкостями при повторной сборке iPhone без замены уплотнений.

Если инструмент для поддевания вставлен слишком глубоко, он может повредить устройство. Выполните этот шаг, чтобы отметить инструмент и предотвратить повреждение.

Отмерьте 3 мм от кончика и отметьте инструмент для поддевания перманентным маркером.

Вы также можете отметить другие углы инструмента разными метками.

Альтернативно приклейте монету к инструменту на расстоянии 3 мм от кончика.

Apple продаёт инструмент Adhesive Cutter для безопасной резки клея дисплея в своём магазине для самостоятельного ремонта.

Если экран iPhone треснул, заклейте стекло, чтобы избежать дальнейшего разрушения и предотвратить травмы при ремонте.

Наклейте перекрывающиеся полосы прозрачной упаковочной ленты на экран iPhone, пока вся лицевая часть не будет покрыта.

Наденьте защитные очки, чтобы защитить глаза от осколков стекла, которые могут оторваться во время ремонта.

Если присоска не приклеивается на следующих шагах, сложите прочную ленту (например, клейкую ленту) в ручку и поднимите экран с её помощью.

Если ничего не помогает, можно приклеить присоску к экрану с помощью суперклея.

Следующие три шага демонстрируют Anti-Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti-Clamp, пропустите три шага вниз для альтернативного метода.

Полные инструкции по использованию Anti-Clamp см. в этом руководстве.

Потяните синюю рукоятку назад, чтобы разблокировать рычаги Anti-Clamp.

Наденьте рычаги на левый или правый край iPhone.

Разместите присоски ближе к нижнему торцу iPhone — одну на передней стороне и одну на задней.

Сожмите присоски вместе, чтобы создать вакуум в нужной области.

Если поверхность iPhone слишком скользкая и Anti-Clamp не держится, можно использовать ленту, чтобы сделать поверхность более цепкой.

Потяните синюю рукоятку вперёд, чтобы зафиксировать рычаги.

Поверните рукоятку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают смещаться, немного ослабьте присоски и выровняйте рычаги.

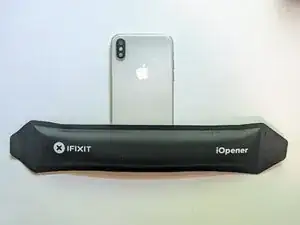

Разогрейте iOpener и проденьте его через рычаги Anti-Clamp.

Вы также можете использовать фен, тепловую пушку или горячую плиту — но экстремальное тепло может повредить дисплей и/или внутренний аккумулятор, поэтому действуйте осторожно.

Сложите iOpener так, чтобы он лежал на нижнем торце iPhone.

Подождите одну минуту, чтобы клей начал ослабевать и образовался зазор для открытия.

Вставьте инструмент для поддевания под экран и пластиковую рамку, не под сам экран.

Если Anti-Clamp не создаёт достаточного зазора, нагрейте область сильнее и поверните рукоятку на четверть оборота.

Не поворачивайте более чем на четверть оборота за раз и ждите одну минуту между поворотами. Дайте Anti-Clamp и времени выполнить работу за вас.

Пропустите следующие три шага.

Нагрев нижнего торца iPhone поможет размягчить клей, крепящий дисплей, что облегчит открытие.

Используйте фен, тепловую пушку или подготовьте iOpener и приложите их к нижнему торцу iPhone примерно на минуту, чтобы размягчить клей под ним.

Если вы используете фен или тепловую пушку, не перегревайте — это может повредить экран.

Если вы используете одну присоску, прикрепите её к нижнему краю телефона, избегая изогнутой части стекла.

Тяните присоску вверх с равномерным, постоянным усилием, чтобы создать небольшой зазор между экраном и рамкой.

Вставьте медиатор для открытия в зазор под пластиковой окантовкой экрана, не под сам экран.

Герметичный клей, удерживающий экран на месте, очень прочный; создание этого первоначального зазора требует значительной силы. Если вам трудно открыть зазор, примените больше тепла и аккуратно покачайте экран вверх и вниз, чтобы ослабить клей, пока не появится достаточно места для вставки инструмента.

Проведите медиатором вокруг нижнего левого угла и вверх по левой стороне iPhone, разрезая клей, удерживающий дисплей.

Не вставляйте медиатор глубже 3 мм, чтобы не повредить внутренние компоненты.

По правому краю вашего iPhone проходят хрупкие шлейфы. Не вставляйте медиатор здесь, чтобы не повредить шлейфы.

Вставьте медиатор снова в нижний край iPhone и проведите им вверх по правой стороне, продолжая отделять клей.

Не вставляйте медиатор глубже 3 мм, чтобы не повредить шлейфы дисплея.

Верхний край дисплея закреплён как клеем, так и защёлками.

Проведите медиатором вокруг верхнего угла дисплея, слегка тянув или покачивая дисплей вниз в направлении разъёма Lightning.

Защёлки сломаются при чрезмерной силе. Работайте аккуратно и терпеливо.

Не вставляйте медиатор глубже 3 мм, чтобы не повредить массив датчиков передней панели.

Проведите медиатором до противоположного угла и перережьте оставшийся клей, удерживающий дисплей.

Потяните за небольшой язычок на присоске, чтобы снять её с передней панели.

Откройте iPhone, откинув дисплей вверх от левой стороны, как заднюю крышку книги.

Не пытайтесь полностью отделить дисплей — несколько хрупких шлейфов всё ещё соединяют его с платой логики.

Как показано на фото, убедитесь, что рамка отходит вместе с дисплеем и не застревает в корпусе устройства.

Подоприте дисплей чем‑нибудь, чтобы он оставался приподнятым пока вы работаете с телефоном.

При сборке положите дисплей на место, совместите защёлки по верхнему краю и аккуратно нажмите верхний край на место, прежде чем защёлкнуть остальную часть дисплея. Если он не защёлкивается легко, проверьте состояние защёлок по периметру дисплея и убедитесь, что они не погнуты.

Удалите пять винтов Y000, крепящих пластину разъёмов платы логики, следующих длин:

Три винта 1,1 мм

Один винт 3,1 мм

Один винт 3,7 мм

В ходе ремонта следите за каждым винтом и возвращайте его на то же место, чтобы не повредить iPhone.

Снимите пластину.

Пластина может быть слегка приклеена. Поднимайте осторожно, но решительно, чтобы отделить её.

При сборке это хорошее место, чтобы включить iPhone и проверить все функции перед тем, как закрыть дисплей. Обязательно полностью выключите iPhone перед продолжением работы.

Используйте наконечник медиатора или чистый ноготь, чтобы приподнять разъём батареи от его гнезда на плате логики.

Старайтесь не повредить чёрную силиконовую прокладку вокруг этого и других соединений платы. Эти прокладки обеспечивают дополнительную защиту от проникновения воды и пыли.

Слегка отогните разъём от платы логики, чтобы он случайно не коснулся гнезда и не подал питание на телефон во время ремонта.

Используйте наконечник медиатора или ноготь, чтобы отсоединить разъём сборки датчиков передней панели.

Используйте наконечник медиатора или ноготь, чтобы отсоединить разъём шлейфа OLED‑панели.

Чтобы повторно подсоединить такие защёлкивающиеся разъёмы, аккуратно совместите и нажмите на одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте по центру. Если разъём не совпадает, контакты могут погнуться и получить необратимое повреждение.

Используйте остриё монтажной лопатки, чтобы приподнять разъём кабеля дигитайзера из его гнезда.

Из-за углублённого расположения этот разъём трудно подключать. Не торопитесь и аккуратно совместите контакты, затем мягко нажмите на разъём кончиком пальца — сначала с одной стороны, затем с другой. Вы должны почувствовать щелчок, когда он встанет на место.

Если после ремонта какая‑то часть экрана не реагирует на прикосновения, отключите аккумулятор и заново подключите этот разъём, убедившись, что он полностью защёлкнулся и в гнезде нет пыли или других препятствий.

Гибкий кабель сборки датчиков фронтальной панели слегка приклеен на место.

Осторожно приподнимите кабель, пока клей не отделится.

Снимите сборку дисплея.

При сборке приостановитесь здесь, если вы хотите заменить водонепроницающий клей по краям дисплея.

Будьте осторожны, не прикасайтесь к трем рядам заземляющих площадок рядом с нижней частью iPhone.

Удалите семь винтов, фиксирующих кронштейн под Taptic Engine и динамиком:

Два винта Y000 1.9 мм

Один винт Y000 1.2 мм

Один винт Y000 1.6 мм

Один крестовой винт 2.4 мм

Один крестовой винт 1.7 мм

Один крестовой винт 1.5 мм

Поднимите кронштейн от края, ближе к аккумулятору. Не пытайтесь полностью удалить его — он всё ещё подключён небольшим гибким кабелем.

Держа кронштейн в стороне, используйте остриё монтажной лопатки, чтобы приподнять и отключить находящийся под ним гибкий кабель.

Снимите кронштейн.

Удалите винт Y000 2.1 мм, фиксирующий крышку разъёма динамика.

Снимите крышку разъёма динамика.

Используйте наконечник монтажной лопатки, чтобы приподнять и отключить разъём динамика.

При поддевании динамика будьте осторожны, чтобы не повредить только что отключённый гибкий кабель. При необходимости удерживайте его в стороне, чтобы динамику было куда выходить.

Вставьте монтажную лопатку под верхний край динамика рядом с краем корпуса iPhone.

Осторожно подденьте и приподнимите верхний край динамика.

При повторной установке динамика проверьте положение гибкого кабеля и убедитесь, что он не оказался зажат под динамиком.

Держите динамик за боковые кромки и покачивайте его из стороны в сторону, отделяя клей, фиксирующий его к нижнему краю iPhone.

Оттяните динамик от нижнего края iPhone, пока клейовое уплотнение не отстанет.

Снимите динамик.

Уплотнение динамика не пригодно для повторного использования. При сборке следуйте этому шагу, чтобы заменить уплотнение.

С помощью пинцета снимите и удалите все остатки старого уплотнения с рамки и динамика.

Очистите микрофибровой салфеткой и изопропиловым спиртом все остатки клея от рамки и динамика.

Перед установкой уплотнения найдите его правильную ориентацию на нижней части динамика — больший вырез в уплотнении должен проходить вокруг сетки отверстий динамика.

Снимите большую прозрачную подложку с уплотнения и с помощью пинцета аккуратно установите уплотнение на нижнюю часть динамика.

Чтобы не касаться открытого клеевого слоя, держите уплотнение только за внешние кромки подложки.

Пальцами или монтажной лопаткой плотно прижмите уплотнение, чтобы закрепить его клеем.

Удалите оставшуюся подложку и установите динамик на место, убедившись, что разъём динамика не оказался зажат под ним.

Удалите крестовой винт 2.3 мм, фиксирующий Taptic Engine.

Используйте монтажную лопатку, чтобы отсоединить гибкий кабель Taptic Engine, поддевая его прямо вверх из гнезда.

Снимите Taptic Engine.

Аккумулятор iPhone X закреплён в задней части корпуса четырьмя элементами растягивающегося клея — одним на верхней секции батареи и тремя на нижней.

Каждый элемент клея имеет чёрную тянущуюся язычковую петлю на конце, которая слегка приклеена к боковой кромке аккумулятора.

Отделите первую клеевую вкладку аккумулятора от нижнего края батареи.

У каждой вкладки в центре есть небольшая петля; если вам трудно захватить вкладку, проденьте инструмент через петлю.

Не протыкайте аккумулятор острыми инструментами. Проколотый аккумулятор может протечь опасными химикатами или загореться.

Повторите описанное выше действие, чтобы отделить оставшиеся две клеевые вкладки от нижнего края батареи.

Будьте внимательны, чтобы не повредить разъем кабеля динамика прямо под центральной клеевой вкладкой.

В следующих шагах вы будете тянуть каждую вкладку, чтобы медленно растянуть клей под батареей. Этот специальный клей с эффектом растяжения теряет сцепление при растяжении и выходит к вам в руку, что позволяет с легкостью извлечь батарею.

Если полоски порвутся, не паникуйте! Они не всегда работают как задумано. Читайте дальше для дополнительных шагов по удалению порванных полосок.

Чтобы повысить шансы на успех:

Не нажимайте на батарею. Держите iPhone крепко за боковые стороны.

Держите полоски ровными и без складок при натяжении.

Тяните очень медленно, давая полоске время растянуться и отделиться. На растяжение каждой полоски уходит примерно 15–30 секунд.

Тяните под низким углом, чтобы полоска не зацепилась за нижний край батареи.

Если полоска оторвется под батареей и не может быть извлечена, переходите к другим полоскам, а затем продолжайте с дополнительными шагами ниже.

Схватите одну из внешних клеевых вкладок аккумулятора и медленно тяните её от батареи, в направлении нижней части iPhone.

Тяните равномерно, поддерживая постоянное натяжение полоски, пока она не выскользнет из-под батареи и задней крышки.

Полоска растянется во много раз относительно первоначальной длины. Продолжайте тянуть и при необходимости перехватите полоску ближе к батарее.

Если клеевые вкладки батареи рвутся в процессе удаления, используйте пальцы или тупые пинцеты, чтобы достать оставшуюся длину клея, и продолжайте тянуть.

Если какие-либо клеевые полоски оторвутся под батареей и не могут быть извлечены, попытайтесь удалить оставшиеся полоски, затем продолжайте, как указано ниже.

Повторите предыдущий шаг, чтобы удалить полоску на противоположной стороне, оставив центральную полоску напоследок.

Удалите центральную полоску, стараясь не зацепить её за гибкий кабель динамика.

Последняя тянущая вкладка находится очень близко к оборудованию Face ID. При повреждении Face ID может быть восстановлен только в сервисном центре Apple, поэтому работайте аккуратно.

Отклейте и отделите тянущую вкладку на последней клеевой полоске, на верхнем крае верхней ячейки батареи.

Потяните и удалите последнюю клеевую полоску.

Полоска может отстрелить батарею при отделении от iPhone, поэтому держите руку над батареей, чтобы удержать её — но не нажимайте на сам аккумулятор, так как дополнительное давление может привести к отрыву полоски под батареей.

Если вы успешно удалили все четыре клеевые полоски, пропустите следующий шаг.

Если клей оторвался под батареей и его нельзя извлечь, капните несколько капель изопропилового спирта высокой концентрации (свыше 90%) под край батареи в области сломанных клеевых полосок.

Подождите около одной минуты, чтобы спирт ослабил клей. Используйте плоский конец лопатки, чтобы осторожно приподнять батарею.

Не пытайтесь рычагом выпрямлять батарею. При необходимости нанесите ещё несколько капель спирта, чтобы дополнительно ослабить клей. Никогда не деформируйте и не прокалывайте батарею при помощи рычага.

Осторожно, чтобы не повредить гибкие кабели или катушку беспроводной зарядки непосредственно под батареей.

Для альтернативных методов отклеивания батареи от корпуса продолжайте к следующему шагу ниже.

Если какие-либо клеевые полоски порваны и батарея остается приклеенной к задней крышке, подготовьте iOpener или используйте фен, чтобы нагреть заднюю крышку прямо за батареей.

Нагрейте iPhone до состояния, когда задняя крышка будет слегка слишком горячей, чтобы комфортно прикасаться. Не перегревайте iPhone, иначе вы можете случайно воспламенить батарею.

Переверните iPhone и протяните прочную нитку (например, зубную нить или тонкую гитарную струну) под батарею.

Обмотайте концы нитки вокруг ткани (или наденьте перчатки), чтобы защитить пальцы.

Тяните нитку из стороны в сторону пилящими движениями по всей длине батареи, чтобы отделить клей. Это может занять некоторое время, так как клей медленно деформируется, но при терпении он отстанет. Не деформируйте и не повреждайте батарею.

Если вы решите использовать монтажные инструменты для подъема батареи из iPhone, действуйте с крайней осторожностью, иначе вы можете повредить гибкие кабели или катушку беспроводной зарядки прямо под батареей.

Возьмите батарею за нижний торец и извлеките её из iPhone.

Если в телефоне осталось растворителя на спиртовой основе, аккуратно протрите его или дайте высохнуть на воздухе перед установкой новой батареи.

Перед установкой новой батареи заново установите тактильный двигатель и динамик. Это помогает правильно выровнять батарею при установке.

Перед приклеиванием запасной батареи временно подключите разъём батареи к гнезду на логической плате. Это обеспечит правильное размещение батареи в её посадочном месте.

Приклейте батарею, затем отключите её и продолжите сборку устройства.

Если в комплекте с новой батареей нет предварительно установленных клеевых лент, обратитесь к этому руководству для замены клеевых полос.

После сборки выполните жёсткую перезагрузку. Это может предотвратить несколько проблем и упростить устранение неисправностей.

Используя плоский конец лопатки, отсоедините три кабеля узла фронтальной камеры:

Проектор точек.

Фронтальная камера.

Инфракрасная камера.

Кабели камеры слабо приклеены к средней рамке.

Используя наконечник лопатки, начните у разъёма и подденьте лопатку между кабелем инфракрасной камеры и корпусом, чтобы отделить кабель от корпуса.

Повторите для кабеля фронтальной камеры.

Примените тепло, чтобы ослабить клей на узле фронтальной камеры.

Снимите узел фронтальной камеры.

Отключите следующие кабельные разъёмы.

Разъём антенны Wi‑Fi.

Разъём широкоугольной камеры.

Разъём кнопки питания / вспышки / микрофона.

Разъём телеобъектива.

Разъём шлейфа дока.

Разъём кнопки / беспроводной зарядки.

Разъём сотовой антенны.

Отключите кабельный разъём антенны Wi‑Fi.

Отключите кабельный разъём широкоугольной камеры.

Отключите кабельный разъём кнопки питания / вспышки / микрофона.

Отключите кабельный разъём телеобъектива.

Отключите кабельный разъём шлейфа дока.

Согните кабель на 90 градусов вверх, чтобы обеспечить зазор для снятия логической платы.

Отключите кабельный разъём кнопки / беспроводной зарядки.

Отключите кабельный разъём сотовой антенны.

Отогните кабель в сторону, чтобы он не мешал.

Логическую плату нельзя извлечь, если лоток SIM-карты установлен. Если вы не сняли его ранее, извлеките его сейчас.

Удалите два крепёжных винта с крестовой головкой.

Один винт Phillips 2,7 мм.

Один винт Phillips 2,1 мм.

Удалите контактный винт Phillips 2,0 мм.

Снимите заземляющую пластину.

Обязательно установите металлическую заземляющую пластину в том же положении.

Когда SIM‑карта извлекается, штырёк выдвигается из рамы и нажимает на рычаг извлечения в держателе SIM‑карты. Штырёк нужно вернуть в раму, чтобы он не мешал снятию логической платы.

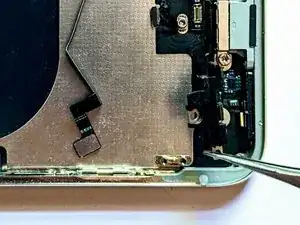

Используйте пинцет с тонкими концами, чтобы сдвинуть рычаг извлечения SIM‑карты в сторону корпуса.

Когда вы закончите, рычаг извлечения должен выглядеть так. Штырёк больше не будет блокировать снятие логической платы.

Узел логической платы установлен на двух стойках, проходящих через нижнюю плату и закреплённых на верхней плате. Чтобы снять его, поднимайте ровно и прямо вверх, чтобы освободить втулки.

Удалите винт Y000 1,2 мм, крепящий кабель сотовой антенны к фиксатору экрана.

Отогните кабель антенны в сторону от корпуса, чтобы получить доступ к винтам, крепящим фиксатор к корпусу.

Удалите три винта Phillips 1,5 мм, удерживающие фиксатор экрана.

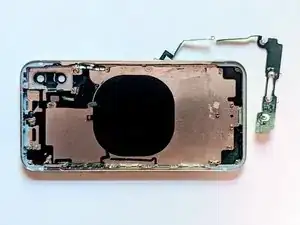

Снимите фиксатор.

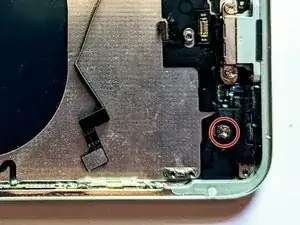

Удалите стойковый винт 2,3 мм, удерживающий барометрический вентиляционный клапан.

Стойковые винты лучше всего удалять при помощи отвертки или биты для стойковых винтов.

В крайнем случае подойдет маленькая плоская отвертка — действуйте особенно осторожно, чтобы она не соскользнула и не повредила соседние компоненты.

Снимите барометрический вентиляционный клапан.

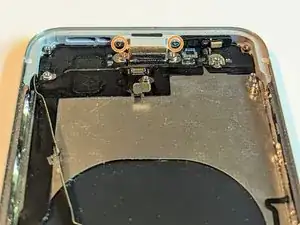

Удалите два стойковых винта 2,6 мм, фиксирующих разъем Lightning к задней части корпуса.

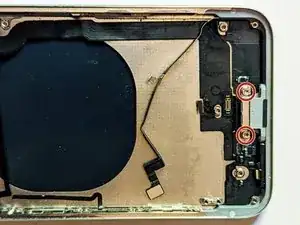

Удалите два винта Phillips 2,9 мм, удерживающих порт зарядки на нижней части корпуса.

Чтобы размягчить клей, фиксирующий гибкий кабель к корпусу, нагрейте его феном для термоусадки или бытовым феном, либо нагрейте заднюю часть корпуса с помощью iOpener.

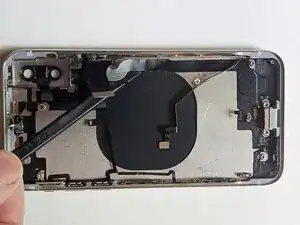

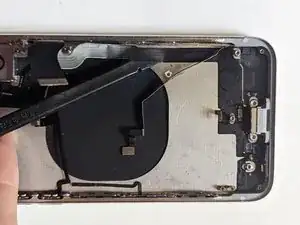

Подденьте кабель док-коннектора лопаткой.

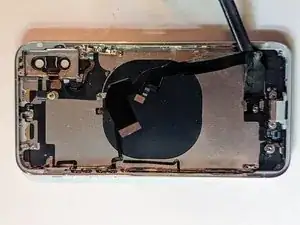

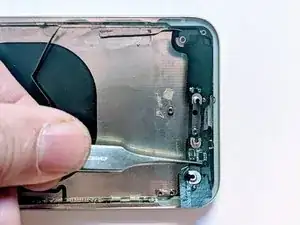

Продолжайте поддевать док-коннектор.

Снимите док-коннектор.

После снятия разъема Lightning единственное, что удерживает соединительный кабель в корпусе — это клей.

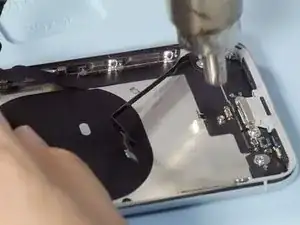

Чтобы размягчить клей, фиксирующий гибкий кабель к корпусу, нагрейте его феном для термоусадки или бытовым феном, либо нагрейте заднюю часть корпуса с помощью iOpener.

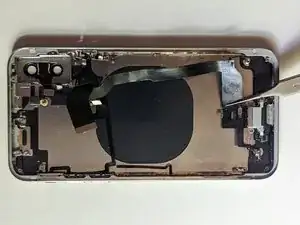

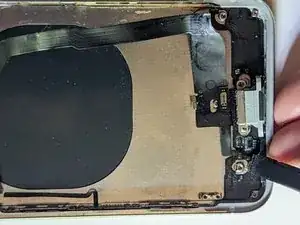

Отделите кабель лопаткой.

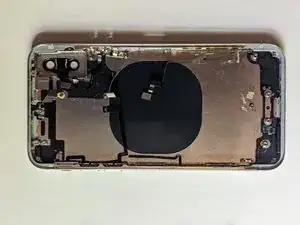

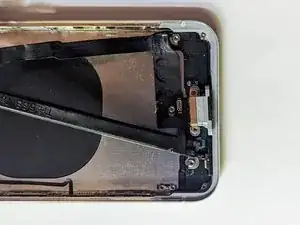

Снимите соединительный кабель.
