Замена модуля беспроводной зарядки Google Pixel 7a

Разрядите аккумулятор ниже 25% перед началом ремонта. Заряженный литий-ионный аккумулятор представляет потенциальную опасность.

Отключите все кабели от телефона и полностью выключите питание.

Приложите нагретый iOpener к нижнему краю задней крышки на три минуты.

В качестве альтернативы можно использовать фен, тепловую пушку или нагревательную пластину для разогрева задней крышки.

Нагревайте телефон только до состояния легкой теплоты на ощупь. Сильный перегрев может повредить экран, заднюю крышку или аккумулятор.

Следующие три шага демонстрируют Anti-Clamp — инструмент, который мы разработали, чтобы упростить процедуру вскрытия. Если вы не используете Anti-Clamp, пропустите три шага вниз для альтернативного метода.

Для полного руководства по использованию Anti-Clamp ознакомьтесь с этим руководством.

Оттяните синюю рукоятку назад, чтобы разблокировать рычаги Anti-Clamp.

Надвиньте рычаги на нижний край телефона, разместив одну присоску на задней крышке и одну на экране.

Сожмите присоски вместе, чтобы создать вакуум.

Потяните синюю рукоятку вперед, чтобы зафиксировать рычаги.

Поверните рукоятку по часовой стрелке на один полный оборот (360 градусов), или пока присоски не начнут растягиваться.

По мере растягивания присосок следите, чтобы они оставались выровненными. Если они продолжают соскальзывать, снимите Anti-Clamp и заклейте место для фиксации присосок.

Хотя тепло от iOpener обычно достаточно, чтобы отделить заднюю крышку, он может остыть пока вы устанавливаете Anti-Clamp. Повторно нагрейте заднюю крышку, если вам нужно больше времени.

Поместите объект под телефон, чтобы он лежал ровно между рычагами Anti-Clamp.

Подождите одну минуту, или пока клей не начнет отделяться, чтобы образовался зазор вдоль нижнего края телефона.

Вставьте монтажную лопатку в зазор между задней крышкой и рамой.

Если клей не отделяется, поверните рукоятку по часовой стрелке на четверть оборота и подождите еще одну минуту. При необходимости подогрейте феном или тепловой пушкой, если задняя крышка остыла.

Снимите присоски с телефона за их вытяжные язычки и отложите Anti-Clamp в сторону.

Если вы уже вставили монтажную лопатку с помощью Anti-Clamp, пропустите этот шаг.

Прикрепите ручку-присоску в центре нижнего края задней крышки.

Потяните ручку-присоску вверх сильной, равномерной силой, пока не образуется зазор между задней крышкой и рамой.

Вставьте конец монтажной лопатки в зазор.

Снимите ручку-присоску.

Задняя крышка прикреплена клеем по периметру рамки и возле камер. Используйте эту картинку как ориентацию, пока вы разрезаете клей.

Наклоните монтажную лопатку вверх так, чтобы наконечник был направлен от рамки.

От этого момента держите все монтажные лопатки направленными вверх при разрезании, пока задняя крышка полностью не снимется.

Просуньте лопатку к нижнему левому углу задней крышки.

Оставьте эту лопатку на месте, чтобы клей не слипся обратно.

Вставьте вторую монтажную лопатку в нижний левый угол.

Проведите новую лопатку к нижнему правому углу задней крышки, чтобы отделить клей на нижнем крае.

Оставьте эту лопатку на месте, чтобы клей не слипся обратно.

Приложите нагретый iOpener к правому краю задней крышки на две минуты.

В качестве альтернативы можно использовать фен, тепловую пушку или нагревательную пластину для разогрева задней крышки. Не перегревайте телефон.

Не вставляйте медиатор глубже, чем 5 мм вдоль правого края, чтобы не повредить катушку беспроводной зарядки.

Для ориентира измерьте 5 мм от наконечника и отметьте медиатор перманентным маркером.

Вставьте третий медиатор в правом нижнем углу задней крышки.

Проведите медиатором вверх вдоль правого края задней крышки, чтобы разъединить клей. Остановитесь, когда дойдёте до планки камеры.

Оставьте этот медиатор на месте, чтобы клей не склеился снова.

Приложите нагретый iOpener к левому краю задней крышки на две минуты.

В качестве альтернативы можно использовать фен, термофен или горячую плиту для нагрева задней крышки. Не перегревайте телефон.

Не вставляйте медиатор глубже, чем 3 мм вдоль левого края, чтобы не повредить катушку беспроводной зарядки и поролоновую прокладку задней крышки.

Для ориентира измерьте 3 мм от наконечника и отметьте медиатор перманентным маркером.

Вставьте четвертый медиатор в левом нижнем углу задней крышки.

Проведите медиатором вверх вдоль левого края задней крышки, чтобы разъединить клей. Остановитесь, когда дойдёте до планки камеры.

Оставьте этот медиатор на месте, чтобы клей не склеился снова.

Приложите нагретый iOpener к верхнему краю задней крышки на две минуты.

В качестве альтернативы можно использовать фен, термофен или горячую плиту для нагрева задней крышки. Не перегревайте телефон.

Вдоль антенны проходит толстая полоса клея.

Вставьте пятый медиатор в верхнем левом углу задней крышки на глубину от 8 мм до 10 мм, или чуть более чем на половину расстояния между наконечником медиатора и логотипом iFixit.

Если не удаётся вставить медиатор, начните с небольшого зазора у планки камеры от предыдущего медиатора.

Проведите медиатором до середины верхнего края, чтобы разъединить клей крепления антенны. Остановитесь на половине верхнего края.

Вытащите медиатор на глубину 3 мм.

Проведите медиатором к правому верхнему углу, чтобы разрезать оставшийся клей по верхнему краю.

Не вставляйте медиатор глубже 3 мм, чтобы не повредить графитную ленту корпуса антенны.

Помните, что при этом шаге медиаторы нужно наклонять вверх и от рамки.

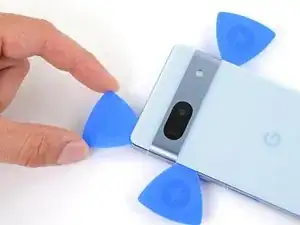

Поверните медиатор на верхнем крае так, чтобы его плоская кромка оказалась под задней крышкой.

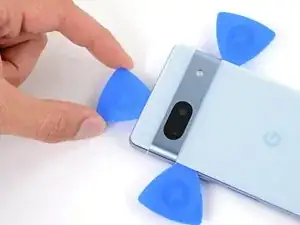

Поверните медиаторы по обе стороны планки камеры так, чтобы их плоские кромки оказались под планкой камеры.

Под планкой камеры проходит длинная полоса клея, фиксирующая заднюю крышку.

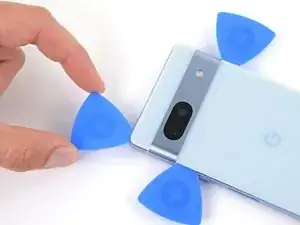

Используйте медиаторы под планкой камеры, чтобы отжать верхний край задней крышки от рамки.

Отжимайте вперёд и назад, пока планка камеры не ослабнет.

Осторожно — не сгибайте заднюю крышку. Отжимайте только настолько, чтобы ослабить клей у планки камеры. Если клей упрямый, покрутите заднюю крышку из стороны в сторону, чтобы сильнее ослабить клей.

Проведите медиаторами от планки камеры вниз по длинным краям задней крышки, чтобы разъединить любой клей, который мог снова схватиться.

Снимите заднюю крышку.

При сборке:

Сейчас хорошее время проверить телефон перед окончательной герметизацией. Включите его и убедитесь, что он работает. Выключите питание перед продолжением сборки.

Следуйте этому руководству, чтобы нанести новый клей и установить заднюю крышку.

Приложите нагретый iOpener к вспышке на одну минуту, чтобы размягчить клей, фиксирующий её на крышке платы.

В качестве альтернативы можно использовать фен или термофен для нагрева вспышки.

Нагревайте вспышку лишь до тёплого состояния. Батарея и окружающие компоненты чувствительны к нагреву.

Будьте осторожны, чтобы не сдвинуть и не порвать кабель вспышки — он очень хрупкий.

Подденьте медиатором правый край вспышки, чтобы разъединить клей, фиксирующий её на крышке платы.

Если медная лента оторвалась вместе со вспышкой, используйте пинцет или пальцы, чтобы удалить чёрные поролоновые остатки с крышки платы.

Будьте осторожны, чтобы не повредить аккумулятор инструментом на этом этапе.

Приложите нагретый iOpener к нижней стороне вспышки на одну минуту.

Удерживайте шею кабеля вспышки неподвижно и используйте пинцет, чтобы оторвать и снять медную ленту со блока вспышки.

Если медная лента осталась на защитной крышке платы логики и у вас есть замена, снимите старую ленту сейчас.

Хотя в Pixel 7a используются винты Torx Plus, стандартные отвертки Torx могут также подойти. Если в вашем наборе были стандартные биты Torx, используйте биту T2 для снятия винтов 1IP Torx Plus и биту T3 Torx для снятия винтов 3IP Torx Plus. Обязательно прилагайте постоянное давление вниз, чтобы избежать сорванных шлицов.

Используйте отвертку 3IP Torx Plus, чтобы удалить тринадцать винтов длиной 4,3 мм, закрепляющих крышку платы логики.

Используйте отвертку 1IP Torx Plus, чтобы удалить винт 1,5 мм, фиксирующий правый край крышки.

Вставьте медиатор для вскрытия между нижним правым углом крышки платы логики и рамой.

Подденьте, чтобы освободить защелку, удерживающую крышку.

Медленно приподнимите верхний край крышки платы логики и проденьте блок вспышки через его вырез.

При сборке проденьте вспышку через вырез при опускании платы логики на место.

Снимите модуль беспроводной зарядки.
