Замена 5G mmWave антенны Google Pixel 7a

Это руководство по ремонту подготовлено сотрудниками iFixit и не одобрено Google. Узнайте больше о наших руководствах по ремонту здесь.

Следуйте этому руководству, чтобы заменить 5G mmWave антенну в вашем Google Pixel 7a.

5G mmWave антенна присутствует только в модели Google Pixel 7a для Verizon (G0DZQ).

Если аккумулятор вздут, примите соответствующие меры предосторожности.

Для завершения этого ремонта потребуется заменяющий клей.

Примечание: Любой ремонт может нарушить водонепроницаемость телефона. Сохранение водозащиты после ремонта будет зависеть от качества повторного нанесения клея.

Шаг 1

Разрядите аккумулятор до уровня ниже 25% перед началом этого ремонта. Заряженный литий‑ионный аккумулятор представляет потенциальную опасность.

Отключите все кабели от телефона и полностью выключите его.

Шаг 2

Вставьте инструмент для извлечения SIM‑лотка, биту или выпрямленную скрепку в отверстие для лотка SIM‑карты.

Нажмите инструмент для извлечения SIM в отверстие, чтобы извлечь лоток SIM‑карты.

Удалите лоток SIM‑карты.

Шаг 3

Приложите нагретый iOpener к нижнему краю задней крышки на три минуты.

В качестве альтернативы можно использовать фен, тепловую пушку или горячую плиту для нагрева задней крышки.

Нагревайте телефон только до чуть тёплого состояния. Чрезмерный нагрев может повредить экран, заднюю крышку или аккумулятор.

Шаг 4

Следующие три шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti‑Clamp, пропустите следующие три шага для альтернативного метода.

Для полного руководства по использованию Anti‑Clamp ознакомьтесь с этим руководством.

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti‑Clamp.

Надвиньте рычаги на нижний край телефона так, чтобы одна присоска была на задней крышке, а вторая — на экране.

Сожмите присоски, чтобы создать вакуум.

Шаг 5

Оттяните синюю ручку вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на один оборот (360 градусов) или до тех пор, пока присоски не начнут растягиваться.

По мере растяжения присосок следите, чтобы они оставались выровненными друг с другом. Если они продолжают скользить, снимите Anti‑Clamp и приклейте ленту, к которой присоски будут липнуть.

Шаг 6

Тепла iOpener обычно хватает, чтобы отделить заднюю крышку, но он может остыть, пока вы настраиваете Anti‑Clamp. При необходимости снова нагрейте заднюю крышку.

Подложите предмет под телефон так, чтобы он лежал ровно между рычагами Anti‑Clamp.

Подождите одну минуту или пока клей не начнёт отделяться и не образуется щель вдоль нижнего края телефона.

Вставьте медиатор для открытия в щель между задней крышкой и рамкой.

Если клей не отделяется, поверните ручку по часовой стрелке ещё на четверть оборота и подождите ещё одну минуту. При охлаждении задней крышки подайте дополнительное тепло с помощью фена или тепловой пушки.

Снимите присоски с телефона за их вытачные петли и отложите Anti‑Clamp в сторону.

Шаг 7

Если вы уже вставили медиатор с помощью Anti‑Clamp, пропустите этот шаг.

Приложите присоску к центру нижнего края задней крышки.

Потяните за присоску вверх с сильным, равномерным усилием, пока не образуется зазор между задней крышкой и рамкой.

Вставьте кончик медиатора в щель.

Снимите присоску.

Шаг 8

Задняя крышка закреплена на клею по периметру рамки и возле камер. Используйте это изображение как ориентир, пока режете клей.

Шаг 9

Наклоните медиатор вверх так, чтобы его кончик был направлен от рамки.

От этого момента держите все медиаторы направленными вверх при нарезании клея, пока задняя крышка полностью не снимется.

Продвигайте медиатор к нижнему левому углу задней крышки.

Оставьте этот медиатор на месте, чтобы клей не склеился обратно.

Шаг 10

Вставьте второй медиатор в нижний левый угол.

Проведите новым медиатором к нижнему правому углу задней крышки, чтобы отделить клей по нижнему краю.

Оставьте этот медиатор на месте, чтобы клей не склеился обратно.

Шаг 11

Приложите нагретый iOpener к правому краю задней крышки на две минуты.

В качестве альтернативы можно использовать фен, тепловую пушку или горячую плиту для нагрева задней крышки. Не перегревайте телефон.

Шаг 12

Не вставляйте медиатор глубже, чем 5 мм вдоль правого края, чтобы не повредить катушку беспроводной зарядки.

Для наглядного ориентирования можно отмерить 5 мм от кончика и отметить медиатор перманентным маркером.

Вставьте третий медиатор в правый нижний угол задней крышки.

Проведите медиатором вверх по правому краю задней крышки, чтобы отделить клей. Остановитесь, когда достигнете планки камеры.

Оставьте этот медиатор на месте, чтобы клей не склеился заново.

Шаг 13

Приложите нагретый iOpener к левому краю задней крышки на две минуты.

В качестве альтернативы можно использовать фен, тепловую пушку или нагревательную плиту для прогрева задней крышки. Не перегревайте телефон.

Шаг 14

Не вставляйте медиатор глубже, чем 3 мм вдоль левого края, чтобы не повредить катушку беспроводной зарядки и пенопластовую прокладку задней крышки.

Для наглядного ориентирования можно отмерить 3 мм от кончика и отметить медиатор перманентным маркером.

Вставьте четвертый медиатор в левый нижний угол задней крышки.

Проведите медиатором вверх по левому краю задней крышки, чтобы отделить клей. Остановитесь, когда достигнете планки камеры.

Оставьте этот медиатор на месте, чтобы клей не склеился заново.

Шаг 15

Приложите нагретый iOpener к верхнему краю задней крышки на две минуты.

В качестве альтернативы можно использовать фен, тепловую пушку или нагревательную плиту для прогрева задней крышки. Не перегревайте телефон.

Шаг 16

Вдоль корпуса антенны имеется толстая полоса клея.

Вставьте пятый медиатор в левый верхний угол задней крышки на глубину от 8 мм до 10 мм (0.3–0.4 дюйма), или примерно немного более чем на половину расстояния между кончиком медиатора и логотипом iFixit.

Если не удаётся вставить медиатор, начните с небольшого зазора рядом с планкой камеры, образованного предыдущим медиатором.

Проведите медиатором до середины верхнего края, чтобы отделить клей крепления антенны. Остановитесь в середине верхнего края.

Шаг 17

Вытащите медиатор на глубину 3 мм.

Проведите медиатором к правому верхнему углу, чтобы разрезать оставшийся клей вдоль верхнего края.

Не вставляйте медиатор глубже 3 мм, чтобы не повредить графитовую ленту корпуса антенны.

Шаг 18

Не забывайте наклонять медиаторы вверх и от корпуса в этом шаге.

Поверните медиатор с верхнего края так, чтобы его плоская грань оказалась под задней крышкой.

Поверните медиаторы по обе стороны от планки камеры так, чтобы их плоские грани оказались под планкой камеры.

Шаг 19

Под планкой камеры находится длинная полоса клея, фиксирующая заднюю крышку.

Используйте медиаторы, расположенные под планкой камеры, чтобы поддеть верхний край задней крышки от корпуса.

Поддёргивайте взад-вперёд, пока планка камеры не ослабнет.

Осторожно: не сгибайте заднюю крышку. Поддёгивайте только настолько, чтобы ослабить клей возле планки камеры. Если клей очень тугой, поворачивайте заднюю крышку из стороны в сторону, чтобы дополнительно ослабить клей.

Шаг 20

Проведите медиаторами от планки камеры вниз по длинным краям задней крышки, чтобы отделить участки клея, которые могли снова склеиться.

Шаг 21

Снимите заднюю крышку.

При повторной сборке:

Сейчас хорошее время проверить телефон перед окончательной сборкой. Включите его и убедитесь, что устройство работает. Выключите телефон перед продолжением сборки.

Следуйте этому руководству, чтобы нанести новый клей и установить заднюю крышку.

Шаг 22

Приложите нагретый iOpener к вспышке на одну минуту, чтобы размягчить клей, фиксирующий её на крышке платы.

В качестве альтернативы можно использовать фен или тепловую пушку для прогрева вспышки.

Нагревайте вспышку лишь до тёплого состояния на ощупь. Батарея и окружающие компоненты чувствительны к перегреву.

Шаг 23

Будьте осторожны, чтобы не соскользнуть и не порвать кабель вспышки — он очень хрупкий.

Подденьте медиатором правый край вспышки, чтобы отделить клей, фиксирующий её на крышке.

Шаг 24

Если медная лента оторвалась вместе со вспышкой, аккуратно удалите чёрные остатки вспененного материала с крышки платы пинцетом или пальцами.

Шаг 25

Будьте осторожны, чтобы не повредить аккумулятор инструментом на этом этапе.

Приложите нагретый iOpener к нижней стороне вспышки на одну минуту.

Держите шейку кабеля вспышки неподвижно и с помощью пинцета отклейте и снимите медную ленту со вспышечного блока.

Если медная лента осталась на крышке платы логики и у вас есть запасная крышка, удалите старую ленту сейчас.

Шаг 26

Хотя в Pixel 7a используются винты Torx Plus, стандартные отвертки Torx могут также подойти. Если в вашем наборе есть стандартные биты Torx, используйте бит T2 для снятия винтов 1IP Torx Plus и бит T3 Torx для снятия винтов 3IP Torx Plus. Обязательно прикладывайте постоянное давление вниз, чтобы предотвратить срывание шлицов.

Используйте отвертку 3IP Torx Plus, чтобы снять тринадцать винтов 4.3 мм, крепящих крышку платы логики.

Используйте отвертку 1IP Torx Plus, чтобы снять винт 1.5 мм, крепящий правый край крышки.

Шаг 27

Вставьте медиатор для вскрытия между правым нижним углом крышки платы логики и рамой.

Подденьте, чтобы освободить защёлку, фиксирующую крышку.

Шаг 28

Медленно поднимите верхний край крышки платы логики и проденьте вспышечный блок через его вырез.

При сборке проденьте вспышку через её вырез, опуская плату логики на место.

Шаг 29

Снимите узел беспроводной зарядки.

Шаг 30

Используйте отвертку 1IP Torx Plus, чтобы снять винт 1.5 мм, фиксирующий крышку разъёма.

Снимите крышку пинцетом или пальцами.

При сборке поместите верхний левый угол крышки под крючок на плате логики перед установкой винта.

Шаг 31

Модель Verizon (G0DZQ) Google Pixel 7a имеет дополнительный кабель и разъём для антенны 5G mmWave. Если не указано иное, дальнейшая процедура в руководстве одинакова для обоих типов телефонов.

Шаг 32

Вставьте плоский конец лопатки под верхний край пресс-разъёма аккумулятора.

Подденьте вертикально вверх, чтобы отсоединить пресс-разъём аккумулятора.

Чтобы снова подключить пресс-разъём, совмите его над гнездом и осторожно нажмите с одной стороны до щелчка, затем нажмите с другой стороны. Может потребоваться несколько попыток для выравнивания разъёма.

Шаг 33

Используйте отвертку 3IP Torx Plus, чтобы снять винт 4.3 мм, фиксирующий разговорный динамик к раме.

Шаг 34

Поднимите нижний край разговорного динамика вверх.

Потяните динамик к нижней части телефона, чтобы освободить красную прокладку из её выреза в раме.

Снимите динамик.

Шаг 35

Используйте отвертку 3IP Torx Plus, чтобы снять два винта 4.3 мм, фиксирующие корпус антенны к раме.

При сборке прижмите корпус к месту, пока затягиваете винты.

Шаг 36

Вставьте медиатор для вскрытия между верхним левым углом корпуса антенны и рамой.

Подденьте, чтобы освободить защёлки, удерживающие корпус.

При сборке отведите графитовую плёнку в сторону перед установкой корпуса.

Шаг 37

Поднимите нижнюю ножку корпуса антенны и вытащите верхний край из рамы.

Снимите корпус.

Шаг 38

Модели Verizon: используйте острый конец лопатки, чтобы поддеть и отсоединить пресс-разъём 5G mmWave.

Шаг 39

Приложите нагретый iOpener к фронтальной камере на одну минуту, чтобы размягчить клей медной ленты.

В качестве альтернативы можно использовать фен или тепловую пушку для размягчения клея. Нагревайте ленту только до тёплого состояния на ощупь.

Шаг 40

Не прикасайтесь к линзам тыльной камеры.

Вставьте кончик медиатора под медную ленту фронтальной камеры.

Медленно отодвигайте ленту от платы логики.

Если лента прочно приклеена, используйте острый инструмент, например наклонный пинцет, чтобы соскрести край ленты, пока не сможете подставить медиатор под неё.

Шаг 41

Будьте осторожны, чтобы не касаться объектива фронтальной камеры своим инструментом.

Вставьте кончик открывающей лопатки между правым краем кабеля фронтальной камеры и рамкой.

Если лопатка не может соскользнуть под кабель, слегка нагрейте кабель феном или тепловой пушкой, чтобы размягчить клей под ним.

Просуньте лопатку под кабель, чтобы отделить клей, фиксирующий его на рамке.

Шаг 42

Будьте осторожны, чтобы не касаться объективов тыльной камеры.

Используйте острый конец лопатки или ноготь, чтобы поддеть и отключить нажимной разъем прямо над аккумулятором.

Этот разъем отвечает за кнопку питания, кнопки громкости, вспышку и верхний микрофон.

Шаг 43

Вставьте свою открывающую лопатку между верхним правым краем платы и рамкой.

Подденьте, чтобы освободить плату из её посадочного места.

Вставьте лопатку в зазор рядом с белым антенным кабелем и подденьте верхний левый край платы.

Шаг 44

Плата чувствительна. Будьте внимательны, чтобы не изгибать её при освобождении нижнего края из рамки.

Поднимите верхний край платы от рамки.

Сдвиньте верхний край платы вправо от рамки так, чтобы вырезы платы перехватились над вибромотором и выступами в рамке.

При вытягивании направьте порт зарядки из его посадочного места в рамке.

Не вытаскивайте плату полностью — она ещё соединена с рамкой кабелем экрана.

При сборке нажмите плату в направлении низа рамки и прижмите порт зарядки вниз, пока нижний край не станет заподлицо с выступом в рамке.

Убедитесь, что вспышка, фронтальная камера и нажимной разъем не застряли под рамкой.

Шаг 45

Плата может сместиться в процессе этого шага. Удерживайте её устойчиво, но не захватывайте за объективы камер или разъемы.

Приложите присоску к левой стороне экрана ручкой вниз.

Подпереть телефон так, чтобы он стоял вертикально.

Если у вас нет присоски, подпереть телефон о твёрдый предмет, например тяжёлую коробку или толстую книгу.

Наклоните плату вниз и уложите её горизонтально. При необходимости отодвиньте кабели в сторону.

Будьте осторожны, чтобы не касаться термопрокладок на нижней стороне платы.

Шаг 46

Используйте Torx Plus драйвер 3IP, чтобы выкрутить винт 2 мм, фиксирующий крышку разъёма экрана.

Снимите крышку.

При сборке зацепите нижний край крышки за её паз на плате перед установкой винта.

Шаг 47

Используйте плоский конец лопатки, чтобы поддеть и отключить нажимной разъём экрана.

Из-за натяжения этого кабеля его сложно снова подключить. При необходимости зафиксируйте шейку кабеля пинцетом и выровняйте его над гнездом, затем нажмите вниз, чтобы зафиксировать.

Шаг 48

Снимите плату из рамки.

Шаг 49

Если резиновая прокладка переднего датчика осталась на рамке или сместилась, снимите её и отложите.

При сборке установите прокладку над передним датчиком на плате, меньший вырез направьте вверх.

Не прикасайтесь к датчику пальцами или инструментом.

Шаг 50

При сборке:

Если вы повторно используете плату и термопрокладка повреждена, удалите старую термопрокладку, очистите поверхность и установите новую.

Если у вас новая плата и на ней нет предустановленной термопрокладки, установите новую термопрокладку сейчас.

Шаг 51

Антенна 5G ммWave слабо приклеена к рамке.

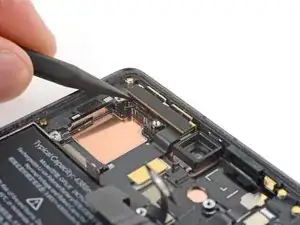

Вставьте острый конец лопатки между нижним левым углом антенны 5G ммWave и рамкой.

Подденьте, чтобы отделить клей, фиксирующий антенну.

Шаг 52

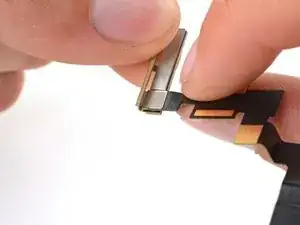

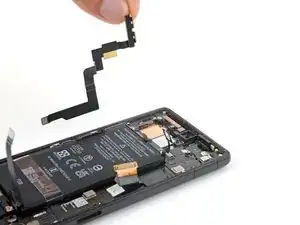

Снимите антенну 5G ммWave и кабель с рамки.

Шаг 53

Проводящая лента фиксирует антенну 5G ммWave к её кабелю. На этом шаге вы отключите кабель перед тем, как оторвать ленту.

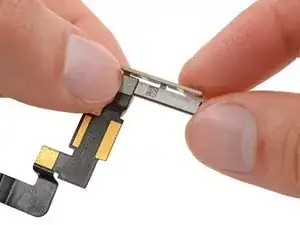

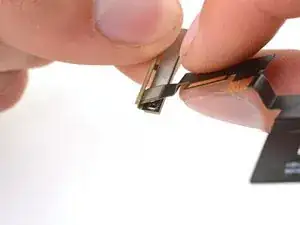

Возьмите кабель как можно ближе к головке разъёма.

Подденьте разъём от антенны, чтобы отсоединить его.

Шаг 54

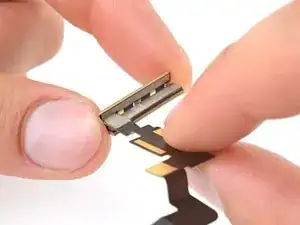

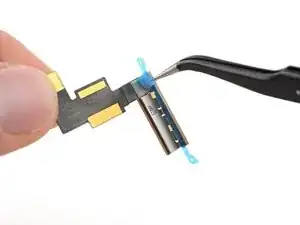

Поднимите кабель антенны 5G ммWave вверх и отлепите его от антенны.

Если проводящая лента порвётся, снимите оставшиеся кусочки пинцетом или пальцами.

Шаг 55

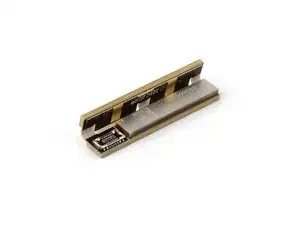

Антенна 5G мм-волнового диапазона — всё, что осталось.

Шаг 56

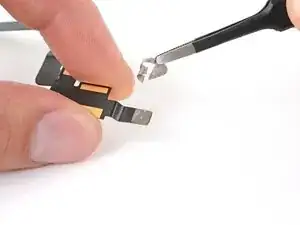

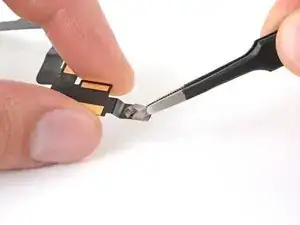

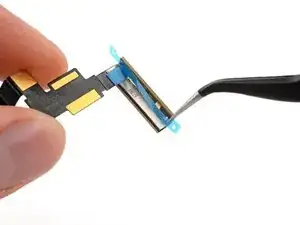

Отклейте и снимите проводящую ленту с разъёма кабеля.

Шаг 57

Следующие три шага показывают, как снова подсоединить кабель антенны 5G мм-волнового диапазона и нанести новый клей. Если у вас нет заменяющего клея, пропустите оставшиеся шаги.

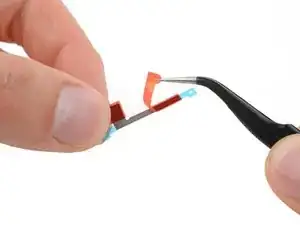

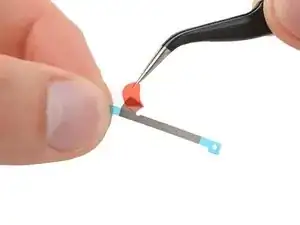

Отделите заменяющий клей от большого защитного слоя.

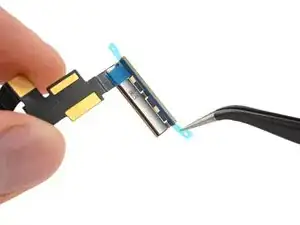

Снимите два красных защитных слоя, чтобы открыть липкую сторону клея.

Шаг 58

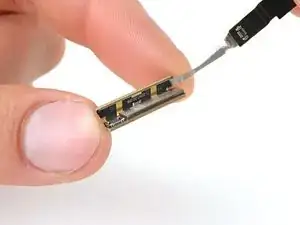

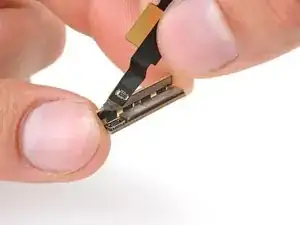

Снова подключите кабель антенны 5G мм-волнового диапазона.

Нанесите квадратную вкладку клеевой полосы на головку разъёма, а длинный край — на тонкую вертикальную сторону антенны.

Шаг 59

Отклейте и снимите два синих защитных слоя с клея.

Заключение

Чтобы собрать устройство, выполните эти инструкции в обратном порядке, начиная с этого шага.

Чтобы запустить диагностический тест с помощью встроенного инструмента Pixel Diagnostic, нажмите здесь.

Отнесите электронные отходы в переработку, сертифицированную по стандартам R2 или e-Stewards.

Ремонт прошёл неудачно? Попробуйте базовое устранение неполадок или обратитесь в сообщество Answers за помощью.

Перевод руководства с ifixit.com
