Замена передней камеры Google Pixel 7 Pro

Разрядите аккумулятор до уровня ниже 25% перед началом ремонта. Заряженный аккумулятор может загореться при повреждении.

Экран Google Pixel 7 Pro удерживается пластиковыми защёлками и клеем. Обратите внимание на следующее:

Шов экрана: этот шов отделяет экран от остальной части телефона. Не поддевать экран в этом шве.

Шов рамки: здесь пластиковая рамка, предназначенная для защиты экрана, соединяется с каркасом. Она удерживается пластиковыми защёлками. Именно здесь следует поддевать.

Во время снятия убедитесь, что вставляете монтажные лезвия в правильное положение, чтобы не отделить экран от его защитной рамки.

Вставляйте лезвие не глубже приблизительно 3,5 мм во время процедуры снятия, чтобы не повредить внутренние компоненты и не помешать пластиковым защёлкам.

Вокруг всего экрана расположено несколько пластиковых защёлок. Если ваше монтажное лезвие застряло во время снятия экрана, значит, вы вставили его слишком глубоко под экран.

Следующие три шага демонстрируют Анти‑зажим, инструмент, который мы разработали, чтобы облегчить процедуру открытия. Если вы не используете Анти‑зажим, пропустите три шага вниз для альтернативного метода.

Полные инструкции по использованию Анти‑зажима можно найти в этом руководстве.

Если экран треснул, наклейте на него слой прозрачной упаковочной ленты, чтобы присоска держалась лучше.

Оттяните синюю рукоятку назад, чтобы разблокировать рычаги Анти‑зажима.

Надвиньте рычаги на левый или правый край телефона.

Расположите присоски ближе к нижнему краю телефона — одну спереди, одну сзади.

Сожмите присоски вместе, чтобы создать вакуум.

Если поверхность телефона слишком скользкая и Анти‑зажим не держится, вы можете использовать ленту для повышения сцепления.

Подвиньте синюю рукоятку вперёд, чтобы зафиксировать рычаги.

Поверните рукоятку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают смещаться, слегка ослабьте присоски и выровняйте рычаги.

Подогрейте iOpener и пропустите его через рычаги Анти‑зажима.

Также можно использовать фен или тепловую пушку — но экстремальный нагрев может повредить дисплей или внутренний аккумулятор, поэтому действуйте осторожно.

Сложите iOpener так, чтобы он лёг на нижний край телефона.

Подождите одну минуту, чтобы клей ослабел и образовался зазор для открытия.

Вставьте монтажное лезвие под рамку экрана, когда Анти‑зажим создаст достаточный зазор.

Если Анти‑зажим не создаёт достаточного зазора, нанесите больше тепла на область и поверните рукоятку по часовой стрелке на половину оборота.

Не проворачивайте более чем на полоборота за раз и ждите одну минуту между поворотами. Дайте Анти‑зажиму и времени выполнить работу за вас.

Пропустите следующие два шага.

Приложите подогретый iOpener к экрану, чтобы ослабить клей под ним. Держите iOpener не менее 3 минут.

Также можно использовать фен, тепловую пушку или горячую плиту, но будьте осторожны, чтобы не перегреть устройство. Край должен немного ощутимо нагреться при прикосновении.

Когда экран станет тёплым на ощупь, прикрепите присоску к нижнему краю экрана.

Если дисплей сильно треснул, наклеивание слоя прозрачной упаковочной ленты может позволить присоске приклеиться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. В крайнем случае присоску можно приклеить суперклеем к разбитому экрану.

Поднимите экран вместе с его защитной рамкой с помощью присоски, чтобы создать небольшой зазор между экраном и корпусом телефона.

В зависимости от возраста телефона это может быть сложно. Если возникают трудности, нанесите больше тепла на нижний край и попробуйте снова.

Вставьте монтажное лезвие в зазор.

Чтобы не повредить телефон, не вставляйте медиатор глубже примерно 2,5 мм при рассоединении клея экрана. Обратите внимание на следующие зоны:

Кабель экрана проходит чуть ниже середины левого края телефона. Будьте очень осторожны, чтобы не порвать кабель.

По периметру телефона расположено множество пружинных контактов. Будьте очень осторожны в этих местах, чтобы не погнуть контакты.

Просуньте медиатор к нижнему правому углу экрана и проведите им, чтобы перерезать клей.

Оставьте медиатор на месте, чтобы клей не слипся снова.

Вставьте второй медиатор в нижний край и проведите им до нижнего левого угла экрана, чтобы перерезать клей.

Оставьте медиатор на месте, чтобы клей не слипся снова.

В нижнем левом углу находится пластиковая защёлка, которая будет препятствовать движению медиатора. Используйте только кончик медиатора (примерно 1 мм), чтобы обойти её.

Вставьте третий медиатор под нижний левый угол экрана.

Проведите медиатором вдоль левого края экрана, чтобы перерезать клей и освободить пластиковые защёлки.

Оставьте медиатор в верхнем левом углу, чтобы клей не слипся снова.

Если клей становится трудно резать, вероятно, он остыл. Используйте iOpener или фен для нагрева в течение 1–2 минут, чтобы разогреть его.

При работе рядом с фронтальной камерой вставляйте только кончик медиатора (примерно 2,5 мм), чтобы не повредить и не замазать камеру.

Вставьте четвёртый медиатор в верхний левый угол экрана.

Проведите медиатором вдоль верхнего края телефона, чтобы перерезать клей.

Оставьте медиатор в верхнем правом углу, чтобы клей не слипся снова.

Вставьте пятый медиатор и проведите им вдоль правого края телефона, чтобы перерезать оставшийся клей и освободить правые пластиковые защёлки.

Не пытайтесь полностью снять дисплей пока — экран всё ещё соединён с корпусом гибким кабелем.

Поднимите правый край экрана вверх и влево, как при открывании книги.

Не скручивайте экран и не отодвигайте его слишком далеко от рамки, чтобы не натянуть и не повредить гибкий кабель.

Положите экран вверх ногами и параллельно рамке.

Кронштейн кабеля дисплея сидит плотно и требует некоторого усилия для снятия.

Вставьте одно плечо пинцета в отверстие в верхней части кронштейна кабеля дисплея.

Подтолкните кронштейн внутрь и подденьте вверх, чтобы освободить его.

Используйте пинцет, чтобы снять кронштейн кабеля дисплея, потянув его из-под средней рамки в направлении камеры.

Используйте лопаточку, чтобы отсоединить гибкий кабель дисплея, поддев разъём и подняв его прямо вверх из гнезда.

Для повторного подсоединения подобных разъёмов прижимных коннекторов, аккуратно совместите и прижмите одну сторону до щелчка, затем повторите с другой стороной. Не нажимайте по центру. Если разъём смещён, контакты могут погнуться и получить необратимые повреждения.

Задняя сторона экрана Pixel очень хрупкая. Даже небольшая царапина или вмятина может повредить экран.

Чтобы не повредить экран или заменяемый экран:

Держите экран за края при обращении с ним.

При размещении экрана на рабочей поверхности убедитесь, что нижняя сторона экрана ничем не касается поверхности. Рассмотрите возможность положить его на мягкую безворсовую ткань.

Отделите экран от сборки телефона.

При сборке:

Проверьте, что все винты затянуты и нет незакреплённых деталей.

Подключите экран и протестируйте телефон, чтобы убедиться, что он работает. Выключите питание и продолжите сборку.

Нанесите новый клей там, где это необходимо, после очистки соответствующих областей изопропиловым спиртом (>90%).

Следуйте этому руководству, если вы используете клей, вырезанный по индивидуальным размерам для вашего устройства.

Следуйте этому руководству, если вы используете предварительно вырезанную карточку с клеем.

Во время загрузки после сборки экран пройдёт процедуру калибровки. Не прикасайтесь к экрану в этот процесс, так как это может привести к неправильной калибровке сенсора и появлению проблем с сенсорным вводом.

Используйте пинцет, чтобы аккуратно снять графитовую фольгу с аккумулятора и средней рамки.

Будьте осторожны, не проткните и не согните аккумулятор инструментом — проколотый или согнутый аккумулятор может протечь опасными химическими веществами или вызвать пожар.

Если фольга плохо отходит, можно приложить подогретый iOpener к задней панели устройства на две минуты, чтобы ослабить клей.

Используйте отвертку Torx T3, чтобы удалить два винта длиной 5,1 мм, фиксирующие кронштейн зарядного порта.

Используйте пинцет, чтобы снять кронштейн зарядного порта.

Используйте отвертку Torx T3, чтобы удалить шесть винтов длиной 5,1 мм, фиксирующих среднюю рамку.

Используйте пинцет, чтобы снять среднюю рамку.

При сборке проверьте состояние термопрокладки. Если она повреждена, удалите прокладку, очистите область средством на основе изопропилового спирта высокой концентрации (более 90%) и микрофиброй или тканью без ворса, затем установите новую термопрокладку.

Используйте лопаточку, чтобы отключить кабель аккумулятора, поддев разъем и выпрямив его вверх из гнезда.

Следующие семь шагов показывают, как снять mmWave-антенну.

Используйте отвертку Torx T3, чтобы удалить винт длиной 5,1 мм, фиксирующий кронштейн mmWave-антенны.

Используйте пинцет, чтобы снять кронштейн mmWave-антенны.

Используйте лопаточку, чтобы отсоединить кабель mmWave-антенны, поддев разъем и выпрямив его вверх из гнезда.

Кабель mmWave-антенны зафиксирован легким клеем.

Подведите медиатор для вскрытия под кабель mmWave-антенны, начиная с его нижнего конца.

Используйте медиатор, чтобы отделить кабель mmWave-антенны от платы.

Повторите предыдущую процедуру и используйте медиатор, чтобы отделить горизонтальную часть кабеля mmWave-антенны от платы.

Используйте пинцет, чтобы поднять mmWave-антенну с кабелем и вынуть её из гнезда.

Снимите узел mmWave-антенны.

При сборке проверьте состояние термопрокладки. Если она повреждена, удалите прокладку, очистите область средством на основе изопропилового спирта высокой концентрации (более 90%) и микрофиброй или тканью без ворса, затем установите новую термопрокладку.

Используйте отвертку Torx T3, чтобы удалить два винта длиной 5,1 мм, фиксирующие модуль задней камеры.

Используйте пинцет, чтобы снять пружину в верхнем левом углу модуля задней камеры.

Используйте лопаточку, чтобы отсоединить кабель фронтальной камеры, поддев разъем и выпрямив его вверх из гнезда.

Сложите кабель вверх, чтобы освободить модуль задней камеры.

Не загибайте кабель резко, это повредит его.

Используйте лопаточку, чтобы отсоединить кабель телефото-камеры, поддев разъем и выпрямив его вверх из гнезда.

Используйте лопаточку, чтобы отсоединить кабели широкоугольной и ультраширокоугольной камер, поддев разъемы и выпрямив их вверх из гнезд.

Снимите модуль задней камеры.

Если у заменяемого модуля камеры есть пластиковая прокладка, обязательно удалите её перед установкой модуля.

Убедитесь, что поверхность линзы не имеет пятен и пыли перед установкой модуля камеры.

Используйте отвертку Torx T3, чтобы удалить винт длиной 3,1 мм, фиксирующий динамик разговорного типа.

Приложите подогретый iOpener к стеклу задней камеры, чтобы ослабить клей под динамиком разговорного типа. Применяйте iOpener не менее 1 минуты.

Вставьте заострённый конец лопатки между верхним левым углом разговорного динамика и рамкой.

Подденьте вверх, чтобы освободить разговорный динамик.

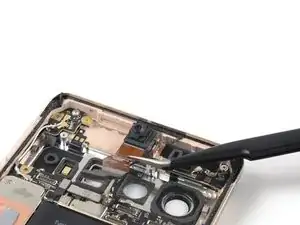

Используйте пинцет, чтобы удалить разговорный динамик.

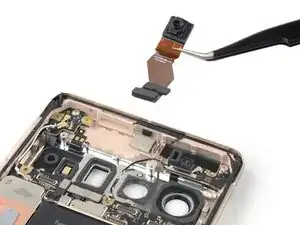

Используйте пинцет, чтобы удалить фронтальную камеру.
