Замена ультраширокоугольной камеры Google Pixel 7a

Разрядите аккумулятор ниже 25% перед началом ремонта. Заряженный литий‑ионный аккумулятор представляет собой потенциальную опасность.

Отключите все кабели от телефона и полностью выключите устройство.

Вставьте инструмент для извлечения SIM‑лотка, биту или распрямлённую скрепку в отверстие лотка для SIM‑карты.

Нажмите инструментом в отверстие, чтобы извлечь SIM‑лоток.

Удалите SIM‑лоток.

Приложите нагретый iOpener к нижнему краю задней крышки на три минуты.

В качестве альтернативы можно использовать фен, термофен или тёплую пластину для нагрева задней крышки.

Нагревайте телефон только до лёгкой теплоты на ощупь. Чрезмерное нагревание может повредить экран, заднюю крышку или аккумулятор.

Следующие три шага демонстрируют использование Anti‑Clamp — инструмента, который мы разработали, чтобы облегчить процесс открытия. Если вы не используете Anti‑Clamp, пропустите три шага ниже для альтернативного метода.

Для полноты инструкций по использованию Anti‑Clamp ознакомьтесь с этим руководством.

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti‑Clamp.

Наденьте рычаги на нижний край телефона так, чтобы одна присоска была на задней крышке, а вторая — на экране.

Сожмите присоски вместе, чтобы создать вакуум.

Потяните синюю ручку вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на один полный оборот (360 градусов), или пока присоски не начнут растягиваться.

Когда присоски растягиваются, следите, чтобы они оставались выровненными друг с другом. Если они продолжают соскальзывать, снимите Anti‑Clamp и приклейте ленту, чтобы присоски приклеились.

Хотя тепло от iOpener обычно достаточно, чтобы отсоединить заднюю крышку, оно может остыть во время установки Anti‑Clamp. При необходимости повторно нагрейте заднюю крышку.

Положите под телефон предмет так, чтобы он стоял ровно между рычагами Anti‑Clamp.

Подождите одну минуту или до появления зазора вдоль нижнего края телефона, когда клей размягчится.

Вставьте монтажную лопатку в образовавшийся зазор между задней крышкой и рамкой.

Если клей не отделяется, поверните ручку ещё на четверть оборота по часовой стрелке и подождите ещё минуту. При необходимости добавьте тепло с помощью фена или термофена, если задняя крышка остыла.

Снимите присоски с телефона за их оттяжные язычки и отложите Anti‑Clamp в сторону.

Если вы уже вставили монтажную лопатку с помощью Anti‑Clamp, пропустите этот шаг.

Приложите присоску к центру нижнего края задней крышки.

Потяните присоску вверх сильной, равномерной силой, пока не появится зазор между задней крышкой и рамкой.

Вставьте кончик монтажной лопатки в зазор.

Снимите присоску.

Задняя крышка закреплена клеем по периметру рамки и вокруг камер. Используйте это изображение как ориентир при рассечении клея.

Наклоните монтажную лопатку вверх так, чтобы её кончик был направлен от рамки.

От этого момента держите все монтажные лопатки направленными вверх при рассечении клея до полного снятия задней крышки.

Проведите лопаткой в нижний левый угол задней крышки.

Оставьте эту лопатку на месте, чтобы клей не склеился повторно.

Вставьте вторую монтажную лопатку в нижний левый угол.

Проведите новой лопаткой до нижнего правого угла задней крышки, чтобы отделить клей на нижнем краю.

Оставьте эту лопатку на месте, чтобы клей не склеился повторно.

Приложите нагретый iOpener к правому краю задней крышки на две минуты.

В качестве альтернативы можно использовать фен, термофен или тёплую пластину для нагрева задней крышки. Не перегревайте телефон.

Не вставляйте медиатор глубже чем 5 мм вдоль правого края, чтобы не повредить катушку беспроводной зарядки.

Для визуальной ориентации можно отмерить 5 мм от конца и пометить медиатор перманентным маркером.

Вставьте третий медиатор в нижний правый угол задней крышки.

Проводите медиатором вверх по правому краю задней крышки, чтобы отделить клей. Остановитесь, когда достигнете планки камеры.

Оставьте этот медиатор на месте, чтобы клей снова не слипся.

Приложите нагретый iOpener к левому краю задней крышки на две минуты.

В качестве альтернативы можно использовать фен, тепловую пушку или нагревательную пластину для прогрева задней крышки. Не перегревайте телефон.

Не вставляйте медиатор глубже чем 3 мм вдоль левого края, чтобы не повредить катушку беспроводной зарядки и поролоновую прокладку задней крышки.

Для визуальной ориентации можно отмерить 3 мм от конца и пометить медиатор перманентным маркером.

Вставьте четвертый медиатор в нижний левый угол задней крышки.

Проводите медиатором вверх по левому краю задней крышки, чтобы отделить клей. Остановитесь, когда достигнете планки камеры.

Оставьте этот медиатор на месте, чтобы клей снова не слипся.

Приложите нагретый iOpener к верхнему краю задней крышки на две минуты.

В качестве альтернативы можно использовать фен, тепловую пушку или нагревательную пластину для прогрева задней крышки. Не перегревайте телефон.

Вдоль антеннного кожуха проходит толстая полоса клея.

Вставьте пятый медиатор в верхний левый угол задней крышки на глубину от 8 мм до 10 мм (0.3–0.4 дюйма), или примерно чуть больше половины расстояния между наконечником медиатора и логотипом iFixit.

Если не удаётся вставить медиатор, начните с маленькой щели рядом с планкой камеры, созданной предыдущим медиатором.

Проводите медиатором до середины верхнего края, чтобы отделить клей крепления антеннной планки. Остановитесь на середине верхнего края.

Выньте медиатор до глубины 3 мм.

Проведите медиатором к верхнему правому углу, чтобы разрезать оставшийся клей по верхнему краю.

Не вставляйте медиатор глубже 3 мм, чтобы не повредить графитную ленту антеннного кожуха.

Помните, что при этом шаге медиаторы следует наклонять вверх и от рамы.

Поверните медиатор, расположенный на верхнем крае, так чтобы его плоская грань оказалась под задней крышкой.

Поверните медиаторы по обе стороны от планки камеры так, чтобы их плоские грани оказались под планкой камеры.

Под планкой камеры проходит длинная полоса клея, закрепляющая заднюю крышку.

Используйте медиаторы под планкой камеры, чтобы поддеть верхний край задней крышки от корпуса.

Поддёргивайте вперед‑назад, пока планка камеры не ослабнет.

Будьте осторожны, чтобы не согнуть заднюю крышку. Поддёргивайте лишь настолько, чтобы ослабить клей около планки камеры. Если клей упорно держится, поворачивайте заднюю крышку из стороны в сторону, чтобы дополнительно ослабить клей.

Проводите медиаторами от планки камеры вниз по длинным кромкам задней крышки, чтобы отделить любой клей, который мог снова схватиться.

Снимите заднюю крышку.

При сборке:

Сейчас хорошее время протестировать телефон перед окончательной герметизацией. Включите его и проверьте работоспособность. Выключите устройство перед продолжением сборки.

Следуйте этому руководству для нанесения нового клея и установки задней крышки.

Приложите нагретый iOpener к модулю вспышки на одну минуту, чтобы размягчить клей, скрепляющий его с крышкой платы.

В качестве альтернативы можно использовать фен или тепловую пушку для прогрева вспышки.

Греете только вспышку до тёплого состояния. Батарея и окружающие компоненты чувствительны к перегреву.

Будьте осторожны, чтобы не соскользнуть и не порвать кабель вспышки — он очень хрупкий.

Засуньте медиатор под правый край вспышки, чтобы отделить клей, крепящий её к крышке платы.

Если медная лента оторвалась вместе со вспышкой, удалите с крышки платы остатки чёрной поролоновой прокладки пинцетом или пальцами.

Будьте осторожны, чтобы не повредить аккумулятор инструментом на этом этапе.

Приложите подогретый iOpener к нижней стороне вспышки на одну минуту.

Держите шею кабеля вспышки неподвижно и используйте пинцет, чтобы отклеить и снять медную ленту со сборки вспышки.

Если медная лента осталась на крышке платы, и у вас есть замена, удалите старую ленту сейчас.

Хотя в Pixel 7a используются винты Torx Plus, стандартные отвертки Torx могут также подойти. Если в вашем наборе были стандартные биты Torx, используйте биту T2 для удаления винтов 1IP Torx Plus и биту T3 Torx для удаления винтов 3IP Torx Plus. Обязательно прилагайте постоянное усилие вниз, чтобы избежать сорвания шлицов.

Используйте отвертку 3IP Torx Plus, чтобы удалить тринадцать винтов длиной 4,3 мм, фиксирующих крышку платы.

Используйте отвертку 1IP Torx Plus, чтобы удалить винт длиной 1,5 мм, фиксирующий правый край крышки.

Вставьте медиатор для вскрытия между нижним правым углом крышки платы и рамой.

Подденьте, чтобы освободить защелку, фиксирующую крышку.

Медленно поднимите верхний край крышки платы и проденьте модуль вспышки через его вырез.

При сборке продергивайте вспышку через вырез по мере опускания платы на место.

Снимите модуль беспроводной зарядки.

Используйте отвертку 1IP Torx Plus, чтобы удалить винт длиной 1,5 мм, фиксирующий крышку соединителя.

Снимите крышку пинцетом или пальцами.

При сборке поместите верхний левый угол крышки под крючок на плате перед установкой винта.

Модель Verizon (G0DZQ) Google Pixel 7a имеет дополнительный кабель и разъем для миллиметроволновой антенны 5G. Если не указано иное, остальная процедура руководства одинакова для обоих типов телефонов.

Вставьте плоский конец лопатки под верхний край пресс‑разъема аккумулятора.

Подденьте строго вверх, чтобы отключить пресс‑разъем аккумулятора.

Чтобы снова подключить пресс‑разъем, совместите его с гнездом и аккуратно нажмите на одну сторону до щелчка, затем нажмите на другую сторону. Может потребоваться несколько попыток для выравнивания разъема.

Используйте отвертку 3IP Torx Plus, чтобы удалить винт длиной 4,3 мм, фиксирующий разговорный динамик к рамке.

Поднимите нижний край разговорного динамика вверх.

Потяните динамик к нижней части телефона, чтобы освободить красную прокладку из выреза в рамке.

Снимите динамик.

Используйте отвертку 3IP Torx Plus, чтобы удалить два винта длиной 4,3 мм, фиксирующие корпус антенны к рамке.

При сборке прижимайте корпус антенны вниз, пока заворачиваете винты.

Вставьте медиатор для вскрытия между верхним левым углом корпуса антенны и рамой.

Подденьте, чтобы освободить защелки, фиксирующие корпус.

При сборке удерживайте графитовую пленку в стороне перед установкой корпуса.

Поднимите нижнюю ножку корпуса антенны и вытащите верхний край из рамки.

Снимите корпус.

Модели Verizon: используйте острый конец лопатки, чтобы поддеть и отключить пресс‑разъем миллиметроволновой антенны 5G.

Приложите подогретый iOpener к фронтальной камере на одну минуту, чтобы смягчить клей медной ленты.

В качестве альтернативы можно использовать фен или тепловую пушку для размягчения клея. Нагревайте ленту только до температуры, при которой она становится теплой на ощупь.

Будьте осторожны, чтобы не прикасаться к объективам тыльной камеры.

Вставьте кончик медиатора под медную ленту фронтальной камеры.

Медленно оторвите ленту от платы.

Если лента приклеилась, используйте острый инструмент, например, угловой пинцет, чтобы поддеть край ленты, пока не сможете вставить медиатор под неё.

Осторожно: не касайтесь линзы фронтальной камеры инструментом.

Вставьте наконечник медиатора между правым краем шлейфа фронтальной камеры и рамой.

Если медиатор не проходит под шлейфом, слегка нагрейте шлейф феном или термофеном, чтобы размягчить клей под ним.

Проведите медиатором под шлейфом, чтобы отделить клей, фиксирующий его к раме.

Осторожно: не касайтесь линз тыльной камеры.

Используйте острый конец лопатки или ноготь, чтобы приподнять и отключить нажимной разъем прямо над аккумулятором.

Этот разъем отвечает за кнопку питания, кнопки громкости, вспышку и верхний микрофон.

Вставьте медиатор между верхним правым краем платы логики и рамой.

Подденьте, чтобы освободить плату логики из выемки.

Вставьте медиатор в зазор рядом с белым антенным кабелем и подденьте верхний левый край платы логики.

Плата логики хрупкая. Будьте осторожны, чтобы не согнуть её при освобождении нижнего края из рамы.

Поднимите верхний край платы логики от рамки.

Сдвиньте верхний край платы логики вправо относительно рамки так, чтобы вырезы платы поднялись над мотором вибрации и выступами в рамке.

При вытягивании направляйте зарядный разъём из его гнезда в рамке.

Не удаляйте плату логики полностью — она всё ещё соединена с рамой кабелем экрана.

При сборке нажмите плату логики в сторону низа рамки и прижмите зарядный разъём вниз, пока нижний край не сядет заподлицо с выступом в рамке.

Убедитесь, что вспышка, фронтальная камера и нажимной разъём не застряли под рамкой.

Плата логики может сместиться в этот момент. Держите её стабильно, но не захватывайте за линзы камер или разъёмы.

Прикрепите присоску к левой стороне экрана ручкой вниз.

Установите телефон вертикально.

Если у вас нет присоски, опирайте телефон о прочный предмет, например тяжёлую коробку или толстую книгу.

Наклоните плату логики вниз и положите её. При необходимости отведите кабели в сторону.

Осторожно: не касайтесь термопрокладок на нижней стороне платы логики.

Используйте Torx Plus драйвер 3IP, чтобы выкрутить 2 мм винт, фиксирующий крышку разъёма экрана.

Снимите крышку.

При сборке защёлкните нижний край крышки в её паз на плате логики перед установкой винта.

Плоским концом лопатки подденьте и отключите нажимной разъём экрана.

Напряжение в этом кабеле затрудняет повторное подключение. При необходимости удерживайте шейку кабеля пинцетом и совместите её с гнездом перед тем, как прижать для фиксации.

Снимите плату логики с рамки.

Если резиновая прокладка переднего датчика осталась на рамке или сместилась, снимите её и отложите.

При сборке разместите прокладку над передним датчиком на плате логики, меньший вырез — кверху.

Избегайте касания датчика пальцами или инструментом.

При сборке:

Если вы снова используете свою плату логики и термопрокладка повреждена, удалите старую термопрокладку, очистите поверхность и установите новую.

Если у вас новая плата логики и на ней нет предустановленной термопрокладки, установите новую термопрокладку сейчас.

Плоским концом лопатки подденьте и отключите оба нажимных разъёма тыльных камер от платы логики.

Если рабочая поверхность грязная или неровная, положите плату логики на полотенце или безворсовую ткань для защиты.

Переверните плату логики.

Пинцетом от peeling снимите серебристую проводящую ткань, соединяющую кронштейн тыльной камеры с платой логики.

Снимите блок тыльной камеры, осторожно, чтобы не касаться линз камер.

При сборке наклоните блок вниз, чтобы нажимные разъёмы прошли под платой логики, а язычок слева кронштейна оказался над платой логики.

Ультраширокоугольная камера приклеена к кронштейну тыльной камеры.

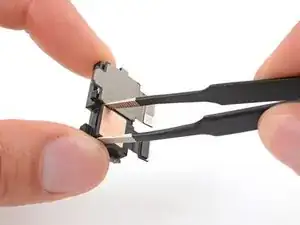

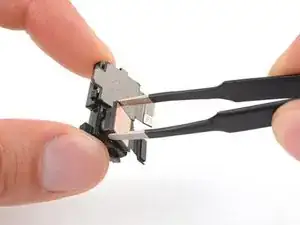

Используйте пинцет с тупыми концами или пальцы, чтобы поддеть верхний край камеры от кронштейна.

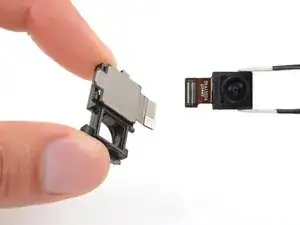

Снимите ультраширокоугольную камеру.
