Замена основной широкоугольной камеры Google Pixel 7a
Это руководство по ремонту составлено сотрудниками iFixit и не одобрено Google. Узнайте больше о наших руководствах по ремонту здесь.
Следуйте этому руководству, чтобы снять или заменить широкоугольную камеру в вашем Google Pixel 7a.
Вам может потребоваться заменить широкоугольную камеру, если она неправильно фокусируется или стабилизируется, либо если объектив физически повреждён (треснул или поцарапан).
Примечание: Модель Google Pixel 7a для Verizon (G0DZQ) оснащена антенной 5G mmWave. Если у вас эта модель, некоторые фотографии в этом руководстве отличаются, но процедура та же.
Если батарея вздулась, примите соответствующие меры предосторожности.
Для завершения этого ремонта вам потребуется замена клея.
Примечание: Любой ремонт может нарушить водонепроницаемость телефона. Сохранение водозащиты после ремонта будет зависеть от того, насколько качественно вы повторно нанесёте клей.
Шаг 1

Разрядите батарею ниже 25% перед началом ремонта. Заряженная литий-ионная батарея представляет потенциальную опасность.
Отключите все кабели от телефона и полностью выключите его.
Шаг 2


Вставьте инструмент для извлечения SIM-карты, биту или выпрямленную скрепку в отверстие лотка SIM-карты.
Нажмите инструмент в отверстие, чтобы извлечь лоток SIM-карты.
Снимите лоток SIM-карты.
Шаг 3

Приложите нагретый iOpener к нижнему краю задней панели на три минуты.
В качестве альтернативы можно использовать фен, тепловую пушку или нагревательную плиту, чтобы разогреть заднюю панель.
Нагревайте телефон только до состояния лёгкой теплоты на ощупь. Сильный нагрев может повредить экран, заднюю панель или батарею.
Шаг 4


Следующие три шага демонстрируют Anti-Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti-Clamp, пропустите три шага ниже для альтернативного метода.
Для полного описания использования Anti-Clamp ознакомьтесь с этим руководством.
Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti-Clamp.
Наденьте рычаги на нижний край телефона, разместив одну присоску на задней панели и одну на экране.
Сожмите присоски вместе, чтобы создать вакуум.
Шаг 5


Потяните синюю ручку вперёд, чтобы зафиксировать рычаги.
Поверните ручку по часовой стрелке на один полный оборот (360 градусов), или до тех пор, пока присоски не начнут растягиваться.
Когда присоски растягиваются, следите, чтобы они оставались выровненными друг с другом. Если они продолжают соскальзывать, снимите Anti-Clamp и наклейте ленту, чтобы присоски приклеивались.
Шаг 6

Тепла от iOpener обычно достаточно, чтобы отделить заднюю панель, но он может остыть, пока вы устанавливаете Anti-Clamp. При необходимости повторно разогрейте заднюю панель.
Подложите предмет под телефон так, чтобы он располагался ровно между рычагами Anti-Clamp.
Подождите одну минуту, или пока клей не начнёт отставать, чтобы образовалась щель вдоль нижнего края телефона.
Вставьте инструмент для открытия в образовавшуюся щель между задней панелью и рамкой.
Если клей не отделяется, поверните ручку по часовой стрелке ещё на четверть оборота и подождите ещё минуту. Если задняя панель остыла, нанесите больше тепла с помощью фена или тепловой пушки.
Снимите присоски с телефона за их оттяжные язычки и отложите Anti-Clamp в сторону.
Шаг 7


Если вы уже вставили инструмент для открытия с помощью Anti-Clamp, пропустите этот шаг.
Прикрепите присоску к центру нижнего края задней панели.
Потяните присоску вверх сильной, равномерной силой, пока между задней панелью и рамкой не образуется щель.
Вставьте наконечник инструмента для открытия в щель.
Снимите присоску.
Шаг 8

Задняя панель зафиксирована клеем по периметру рамки и возле камер. Используйте эту фотографию как ориентир при разрезании клеевого слоя.
Шаг 9


Наклоните инструмент для открытия вверх так, чтобы его наконечник был направлен от рамки.
Далее держите все инструменты для открытия направленными вверх при разрезании клея до полного снятия задней панели.
Просуньте инструмент в нижний левый угол задней панели.
Оставьте этот инструмент на месте, чтобы клей не смог снова приклеиться.
Шаг 10

Вставьте второй инструмент для открытия в нижний левый угол.
Проведите новым инструментом к нижнему правому углу задней панели, чтобы отделить клей по нижнему краю.
Оставьте этот инструмент на месте, чтобы клей не смог снова приклеиться.
Шаг 11

Приложите нагретый iOpener к правому краю задней панели на две минуты.
В качестве альтернативы можно использовать фен, тепловую пушку или нагревательную плиту, чтобы разогреть заднюю панель. Не перегревайте телефон.
Шаг 12


Не вставляйте лезвие глубже, чем 5 мм вдоль правого края, чтобы не повредить катушку беспроводной зарядки.
Для наглядности можно отмерить 5 мм от кончика и отметить лезвие перманентным маркером.
Вставьте третью монтажную лопатку в нижний правый угол задней крышки.
Проведите лопатку вверх по правому краю задней крышки, чтобы отделить клей. Остановитесь, когда доберётесь до планки камеры.
Оставьте эту лопатку на месте, чтобы клей не склеился заново.
Шаг 13

Приложите нагретый iOpener к левому краю задней крышки на две минуты.
Альтернативно можно использовать фен, тепловую пушку или горячую плиту для нагрева задней крышки. Не перегревайте телефон.
Шаг 14


Не вставляйте лезвие глубже, чем 3 мм вдоль левого края, чтобы не повредить катушку беспроводной зарядки и поролоновую прокладку задней крышки.
Для наглядности можно отмерить 3 мм от кончика и отметить лезвие перманентным маркером.
Вставьте четвёртую монтажную лопатку в нижний левый угол задней крышки.
Проведите лопатку вверх по левому краю задней крышки, чтобы отделить клей. Остановитесь, когда доберётесь до планки камеры.
Оставьте эту лопатку на месте, чтобы клей не склеился заново.
Шаг 15

Приложите нагретый iOpener к верхнему краю задней крышки на две минуты.
Альтернативно можно использовать фен, тепловую пушку или горячую плиту для нагрева задней крышки. Не перегревайте телефон.
Шаг 16


Вдоль корпуса антенны проходит толстая полоса клея.
Вставьте пятую монтажную лопатку в верхний левый угол задней крышки на глубину от 8 мм до 10 мм (0.3–0.4 in), или чуть более половины расстояния между кончиком лопатки и логотипом iFixit.
Если лопатку не удаётся вставить, начните с небольшого зазора возле планки камеры, образованного предыдущей лопаткой.
Проведите лопатку до половины длины верхнего края, чтобы отделить клей на креплении антенны. Остановитесь на середине верхнего края.
Шаг 17


Вытащите лопатку на глубину 3 мм.
Проведите лопатку к верхнему правому углу, чтобы надрезать оставшийся клей по верхнему краю.
Не вставляйте лопатку глубже 3 мм, чтобы не повредить графитовую ленту корпуса антенны.
Шаг 18


Не забывайте наклонять лопатки вверх и от рамы в этом шаге.
Поверните лопатку на верхнем крае так, чтобы её плоская грань оказалась под задней крышкой.
Поверните лопатки по обеим сторонам планки камеры так, чтобы их плоские грани оказались под планкой камеры.
Шаг 19


Под планкой камеры проходит длинная полоса клея, фиксирующая заднюю крышку.
Используйте монтажные лопатки под планкой камеры, чтобы отжать верхний край задней крышки от рамки.
Поднимайте и опускайте лопатку до тех пор, пока планка камеры не ослабнет.
Будьте осторожны, чтобы не согнуть заднюю крышку. Поднимайте только настолько, чтобы ослабить клей возле планки камеры. Если клей слишком упёртый, покрутите заднюю крышку из стороны в сторону, чтобы дополнительно ослабить клей.
Шаг 20


Проведите монтажные лопатки от планки камеры вниз по длинным краям задней крышки, чтобы отделить любой клей, который мог снова сцепиться.
Шаг 21

Снимите заднюю крышку.
При сборке:
Сейчас хорошее время проверить телефон перед окончательной герметизацией. Включите его и убедитесь, что он работает. Затем снова выключите перед продолжением сборки.
Следуйте этому руководству, чтобы нанести новый клей и установить заднюю крышку.
Шаг 22

Приложите нагретый iOpener к блоку вспышки на одну минуту, чтобы размягчить клей, фиксирующий её на крышке платы.
Альтернативно можно использовать фен или тепловую пушку для нагрева вспышки.
Нагревайте вспышку только до тёплого состояния. Батарея и окружающие компоненты чувствительны к нагреву.
Шаг 23

Осторожно, чтобы не соскользнуть и не порвать кабель вспышки — он очень хрупкий.
Просуньте лопатку под правый край вспышки, чтобы отделить клей, фиксирующий её на крышке.
Шаг 24


Если медная лента оторвалась вместе со вспышкой, удалите чёрные поролоновые остатки с крышки платы пинцетом или пальцами.
Шаг 25


Будьте осторожны, чтобы не повредить батарею вашим инструментом на этом этапе.
Приложите нагретый iOpener к нижней стороне вспышки на одну минуту.
Держите шейку кабеля вспышки неподвижно и используйте пинцет, чтобы отодрать и удалить медную ленту со блока вспышки.
Если медная лента осталась на крышке платы, и у вас есть замена, снимите старую ленту сейчас.
Шаг 26

Хотя в Pixel 7a используются винты Torx Plus, стандартные драйверы Torx могут также подойти. Если в вашем наборе были стандартные биты Torx, используйте бит T2 для удаления винтов 1IP Torx Plus и бит T3 Torx для удаления винтов 3IP Torx Plus. Обязательно применяйте постоянное давление вниз, чтобы избежать сорвания.
Используйте отвертку 3IP Torx Plus, чтобы удалить тринадцать винтов 4,3 мм, фиксирующих крышку платы.
Используйте отвертку 1IP Torx Plus, чтобы удалить винт 1,5 мм, фиксирующий правый край крышки.
Шаг 27

Вставьте медиатор между нижним правым углом крышки платы и корпусом.
Подденьте, чтобы освободить защёлку, фиксирующую крышку.
Шаг 28


Медленно поднимите верхний край крышки платы и протяните блок вспышки через вырез.
При сборке проденьте вспышку через её вырез, опуская плату на место.
Шаг 29

Снимите модуль беспроводной зарядки.
Шаг 30


Используйте отвертку 1IP Torx Plus, чтобы удалить винт 1,5 мм, фиксирующий защитную планку разъёма.
Снимите планку пинцетом или пальцами.
При сборке поместите верхний левый угол планки под крючок на плате перед установкой её винта.
Шаг 31

Версия Verizon (G0DZQ) Google Pixel 7a имеет дополнительный кабель и разъём для антенны 5G mmWave. Если не указано иное, дальнейшая последовательность операций одинакова для обоих типов телефонов.
Шаг 32

Вставьте плоский край лопатки под верхний край разъёма батареи с фиксатором давления.
Подденьте вертикально вверх, чтобы отсоединить разъём батареи с фиксатором давления.
Чтобы снова подключить разъём с фиксатором давления, совместите его с гнездом и аккуратно нажмите на одну сторону до щелчка, затем нажмите на другую сторону. Может потребоваться несколько попыток для выравнивания разъёма.
Шаг 33

Используйте отвертку 3IP Torx Plus, чтобы удалить винт 4,3 мм, фиксирующий разговорный динамик к корпусу.
Шаг 34


Поднимите нижний край разговорного динамика вверх.
Потяните динамик в сторону нижней части телефона, чтобы освободить красную уплотнительную прокладку из выреза в корпусе.
Снимите динамик.
Шаг 35

Используйте отвертку 3IP Torx Plus, чтобы удалить два винта 4,3 мм, фиксирующие корпус антенны к корпусу телефона.
При сборке удерживайте корпус прижатым, пока фиксируете винты.
Шаг 36

Вставьте медиатор между верхним левым углом корпуса антенны и корпусом телефона.
Подденьте, чтобы освободить защёлки, фиксирующие корпус.
При сборке отведите графитовую плёнку в сторону перед установкой корпуса.
Шаг 37


Поднимите нижнюю опору корпуса антенны и вытяните верхний край из корпуса телефона.
Снимите корпус.
Шаг 38

Модели Verizon: используйте острый конец лопатки, чтобы поддеть и отсоединить разъём с фиксатором давления для 5G mmWave.
Шаг 39

Приложите нагретый iOpener к фронтальной камере на одну минуту, чтобы размягчить клей медной ленты.
В качестве альтернативы можно использовать фен или тепловую пушку для размягчения клея. Нагревайте ленту только до тёплого на ощупь состояния.
Шаг 40


Будьте осторожны, чтобы не касаться задних объективов камеры.
Вставьте кончик медиатора под медную ленту фронтальной камеры.
Медленно отлейте ленту от платы.
Если лента кажется приклеенной, используйте острый инструмент, например наклонённый пинцет, чтобы заскоблить край ленты, пока не сможете вставить медиатор под неё.
Шаг 41


Будьте осторожны, чтобы не задеть линзу передней камеры своим инструментом.
Вставьте кончик медиатора для вскрытия между правым краем кабеля передней камеры и рамкой.
Если медиатор не может просунуться под кабель, слегка нагрейте кабель феном или тепловой пушкой, чтобы размягчить клей под ним.
Просуньте медиатор под кабель, чтобы разъединить клей, фиксирующий его на рамке.
Шаг 42

Будьте осторожны, чтобы не задеть объективы задних камер.
Используйте острый кончик лопатки или ноготь, чтобы поддеть и отсоединить прижимной разъём непосредственно выше аккумулятора.
Этот разъём отвечает за кнопку питания, кнопки громкости, светодиод вспышки и верхний микрофон.
Шаг 43


Вставьте медиатор для вскрытия между верхним правым краем платы и рамкой.
Подденьте, чтобы освободить плату из её посадочного места.
Вставьте медиатор в зазор рядом с белым антенным кабелем и подденьте верхний левый край платы.
Шаг 44


Плата чувствительна. Будьте осторожны, чтобы не выгнуть её при освобождении нижнего края от рамки.
Поднимите верхний край платы от рамки.
Сдвиньте верхний край платы вправо относительно рамки, чтобы выемки платы поднялись над мотором вибрации и выступами в рамке.
Во время перемещения направляйте зарядный разъём из его выемки в рамке.
Пока не извлекайте плату полностью — она всё ещё соединена с рамкой кабелем экрана.
При сборке сдвиньте плату к нижней части рамки и нажмите зарядный разъём вниз, пока нижний край не станет заподлицо с выступом в рамке.
Убедитесь, что модуль вспышки, передняя камера и прижимной разъём не зажаты под рамкой.
Шаг 45


Плата может выскользнуть из положения на этом шаге. Поддерживайте её стабильность, но не захватывайте за объективы камер или разъёмы.
Приложите присоску к левой стороне экрана ручкой вниз.
Установите телефон в вертикальное положение.
Если у вас нет присоски, опирайте телефон на прочный предмет, например тяжёлую коробку или толстую книгу.
Наклоните плату вниз и уложите её на плоскую поверхность. При необходимости отведите кабели в сторону.
Будьте осторожны, чтобы не коснуться термопрокладок на тыльной стороне платы.
Шаг 46


Используйте отвертку Torx Plus 3IP, чтобы выкрутить 2 мм винт, фиксирующий крышку разъёма экрана.
Снимите крышку.
При сборке защёлните нижний край крышки в её паз на плате перед установкой винта.
Шаг 47

Используйте плоский конец лопатки, чтобы поддеть и отсоединить прижимной разъём экрана.
Напряжение в этом кабеле затрудняет повторное подключение. При необходимости зажмите шейку кабеля пинцетом и выровняйте его над гнездом, затем прижмите для фиксации.
Шаг 48

Извлеките плату из рамки.
Шаг 49


Если резиновая прокладка переднего датчика осталась на рамке или сместилась, снимите её и отложите в сторону.
При сборке поместите прокладку над передним датчиком на плате, направив меньшую вырезку вверх.
Не прикасайтесь к датчику пальцами или инструментом.
Шаг 50

При сборке:
Если Вы используете ту же плату и термопрокладка повреждена, удалите старую прокладку, очистите поверхность и установите новую.
Если у Вас новая плата и на ней отсутствует предустановленная термопрокладка, установите новую сейчас.
Шаг 51

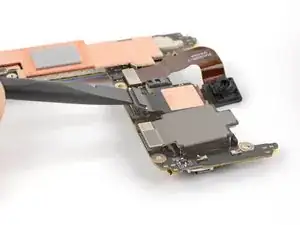

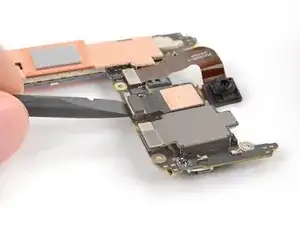

Используйте плоский конец лопатки, чтобы поддеть и отсоединить оба прижимных разъёма задних камер от платы.
Шаг 52

Если рабочая поверхность грязная или неровная, положите плату на полотенце или безворсовую ткань для защиты.
Переверните плату.

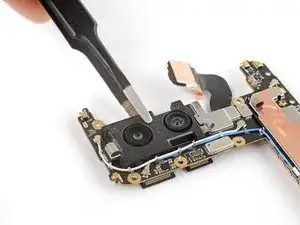

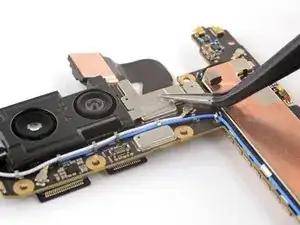

Используйте пинцет, чтобы аккуратно отлепить серебристую проводящую ткань, соединяющую кронштейн задней камеры с платой.
Шаг 53

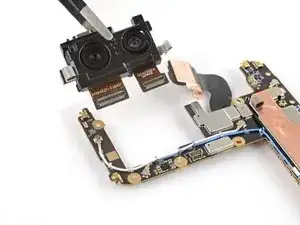

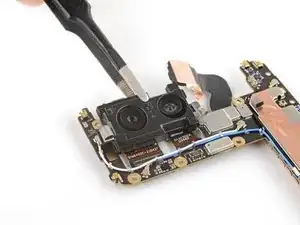

Снимите узел задней камеры, стараясь не касаться объективов камер.
При сборке наклоните узел вниз так, чтобы прижимные разъёмы прошли под платой, а выступ слева кронштейна оказался над платой.
Шаг 54

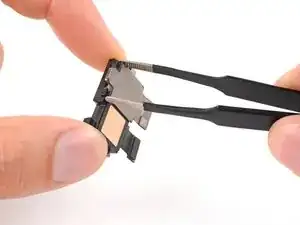

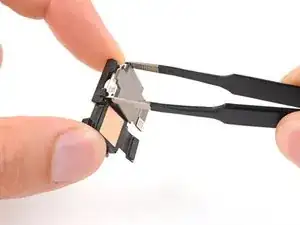

Широкоугольная камера приклеена к кронштейну задней камеры.
Используйте пинцет с притуплённым носом или пальцы, чтобы поддеть верхний край камеры от кронштейна.

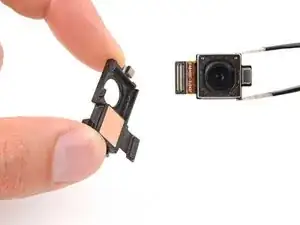

Снимите широкоугольную камеру.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Чтобы запустить тест диагностики с помощью встроенного инструмента Pixel Diagnostic, нажмите здесь.
Утилизируйте электронные отходы через переработчика, сертифицированного по стандартам R2 или e-Stewards.
Ремонт прошёл не по плану? Попробуйте простые шаги по устранению неполадок или обратитесь за помощью к сообществу Answers.
Перевод руководства с ifixit.com
