Замена громкоговорителя Google Pixel 7a

Это руководство по ремонту подготовлено сотрудниками iFixit и не было одобрено компанией Google. Подробнее о наших руководствах по ремонту читайте здесь.

Следуйте этому руководству, чтобы снять или заменить громкоговоритель в вашем Google Pixel 7a.

Вам может понадобиться заменить громкоговоритель, если он хрипит, слышен фон или режим громкой связи не работает.

Примечание: У модели Google Pixel 7a для Verizon (G0DZQ) есть антенна 5G mmWave. Если у вас эта модель, некоторые фотографии в руководстве могут отличаться, но процедура та же.

Если батарея вздута, примите соответствующие меры предосторожности.

Для завершения ремонта вам потребуется клей-заменитель.

Примечание: Любой ремонт может повлиять на влагозащиту телефона. Сохранение влагозащиты после ремонта будет зависеть от того, насколько тщательно вы заново нанесёте клей.

Шаг 1

Разрядите батарею ниже 25% перед началом ремонта. Заряженная литий‑ионная батарея представляет потенциальную опасность.

Отключите все кабели от телефона и полностью выключите устройство.

Шаг 2

Вставьте инструмент для извлечения SIM‑лотка, биту или выпрямлённую скрепку в отверстие лотка SIM‑карты.

Нажмите инструмент в отверстие, чтобы извлечь лоток SIM‑карты.

Снимите лоток SIM‑карты.

Шаг 3

Приложите нагретый iOpener к нижнему краю задней крышки на три минуты.

В качестве альтернативы можно использовать фен, тепловую пушку или тёплую плиту для нагрева задней крышки.

Нагревайте телефон лишь настолько, чтобы он стал тёплым на ощупь. Чрезмерное тепло может повредить экран, заднюю крышку или батарею.

Шаг 4

Следующие три шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы упростить процедуру открывания. Если вы не используете Anti‑Clamp, пропустите три шага вниз для альтернативного метода.

Полные инструкции по использованию Anti‑Clamp см. в этом руководстве.

Оттяните синюю рукоятку назад, чтобы разблокировать рычаги Anti‑Clamp.

Наденьте рычаги на нижний край телефона так, чтобы одна присоска была на задней крышке, а другая — на экране.

Сожмите присоски вместе, чтобы создать вакуум.

Шаг 5

Толкните синюю рукоятку вперёд, чтобы зафиксировать рычаги.

Поверните рукоятку по часовой стрелке на один полный оборот (360 градусов) или пока присоски не начнут растягиваться.

Когда присоски растягиваются, следите, чтобы они оставались выровненными друг с другом. Если они продолжают соскальзывать, снимите Anti‑Clamp и приклейте ленту, чтобы присоски крепче держались.

Шаг 6

Хотя тепло iOpener обычно достаточно, чтобы отделить заднюю крышку, он может остыть, пока вы настраиваете Anti‑Clamp. При необходимости повторно разогрейте заднюю крышку.

Подложите под телефон что‑нибудь, чтобы он располагался ровно между рычагами Anti‑Clamp.

Подождите одну минуту или пока клей не начнёт отделяться и не образуется зазор вдоль нижнего края телефона.

Вставьте лезвие для вскрытия в зазор между задней крышкой и рамой.

Если клей не отделяется, поверните рукоятку по часовой стрелке ещё на четверть оборота и подождите ещё минуту. При остывании задней крышки примените дополнительный нагрев с помощью фена или тепловой пушки.

Снимите присоски с телефона, потянув за их язычки, и уберите Anti‑Clamp в сторону.

Шаг 7

Если вы уже вставили лезвие с помощью Anti‑Clamp, пропустите этот шаг.

Прикрепите присоску к центру нижнего края задней крышки.

Резко и равномерно поднимите присоску, пока не образуется зазор между задней крышкой и рамой.

Вставьте кончик лезвия в зазор.

Снимите присоску.

Шаг 8

Задняя крышка зафиксирована клеем по периметру рамки и вокруг модулей камер. Используйте это изображение как ориентир при разрезании клея.

Шаг 9

Наклоните лезвие вверх так, чтобы его кончик был направлен от рамки.

Далее держите все лезвия с наклоном вверх при распиливании клея, пока задняя крышка полностью не снимется.

Просуньте лезвие к левому нижнему углу задней крышки.

Оставьте лезвие на месте, чтобы клей не склеился повторно.

Шаг 10

Вставьте второе лезвие в левом нижнем углу.

Проведите новым лезвием к правому нижнему углу задней крышки, чтобы отделить клей внизу.

Оставьте это лезвие на месте, чтобы клей не склеился повторно.

Шаг 11

Приложите нагретый iOpener к правому краю задней крышки на две минуты.

В качестве альтернативы можно использовать фен, тепловую пушку или тёплую плиту для нагрева задней крышки. Не перегревайте телефон.

Шаг 12

Не вставляйте медиатор глубже, чем 5 мм вдоль правого края, чтобы не повредить катушку беспроводной зарядки.

Для визуальной ориентации можно отмерить 5 мм от кончика и отметить медиатор перманентным маркером.

Вставьте третий медиатор в правом нижнем углу задней крышки.

Проведите медиатором вверх по правому краю задней крышки, чтобы отделить клей. Остановитесь, когда достигнете планки камеры.

Оставьте этот медиатор на месте, чтобы клей не восстановил соединение.

Шаг 13

Приложите нагретый iOpener к левому краю задней крышки на две минуты.

В качестве альтернативы можно использовать фен, тепловую пушку или горячую плиту для нагрева задней крышки. Не перегревайте телефон.

Шаг 14

Не вставляйте медиатор глубже, чем 3 мм вдоль левого края, чтобы не повредить катушку беспроводной зарядки и поролоновую прокладку задней крышки.

Для визуальной ориентации можно отмерить 3 мм от кончика и отметить медиатор перманентным маркером.

Вставьте четвертый медиатор в левом нижнем углу задней крышки.

Проведите медиатором вверх по левому краю задней крышки, чтобы отделить клей. Остановитесь, когда достигнете планки камеры.

Оставьте этот медиатор на месте, чтобы клей не восстановил соединение.

Шаг 15

Приложите нагретый iOpener к верхнему краю задней крышки на две минуты.

В качестве альтернативы можно использовать фен, тепловую пушку или горячую плиту для нагрева задней крышки. Не перегревайте телефон.

Шаг 16

По корпусу антенны проходит толстая полоска клея.

Вставьте пятый медиатор в левом верхнем углу задней крышки на глубину от 8 мм до 10 мм (0.3–0.4 дюйма), или примерно чуть более половины расстояния между кончиком медиатора и логотипом iFixit.

Если не удаётся вставить медиатор, начните с небольшого зазора рядом с планкой камеры, образованного предыдущим медиатором.

Проведите медиатором по половине верхнего края, чтобы отделить клей крепления антенны. Остановитесь на половине верхнего края.

Шаг 17

Вытяните медиатор на глубину 3 мм.

Проведите медиатором в правый верхний угол, чтобы разрезать оставшийся клей по верхнему краю.

Не вставляйте медиатор глубже 3 мм, чтобы не повредить графитную ленту корпуса антенны.

Шаг 18

Не забывайте загибать медиаторы вверх и от рамы во время этого шага.

Придержите медиатор на верхнем краю так, чтобы его плоская грань оказалась под задней крышкой.

Поверните медиаторы по обе стороны от планки камеры так, чтобы их плоские грани оказались под планкой камеры.

Шаг 19

Под планкой камеры проходит длинная полоска клея, фиксирующая заднюю крышку.

Используйте медиаторы под планкой камеры, чтобы поддеть верхний край задней крышки от рамки.

Поддёргивайте взад-вперёд, пока планка камеры не ослабнет.

Осторожно, не сгибайте заднюю крышку. Поддёргивайте только настолько, чтобы ослабить клей рядом с планкой камеры. Если клей слишком упорный, вращайте заднюю крышку из стороны в сторону, чтобы дальше ослабить клей.

Шаг 20

Проведите медиаторами от планки камеры вниз по длинным кромкам задней крышки, чтобы отделить любой клей, который мог снова склеиться.

Шаг 21

Снимите заднюю крышку.

При сборке:

Сейчас хорошее время проверить телефон перед окончательным запечатыванием. Включите его и убедитесь, что он работает. Затем выключите телефон перед продолжением сборки.

Следуйте этому руководству, чтобы нанести новый клей и установить заднюю крышку.

Шаг 22

Приложите нагретый iOpener к вспышке на одну минуту, чтобы смягчить клей, которым она прикреплена к крышке платы.

В качестве альтернативы можно использовать фен или тепловую пушку для нагрева вспышки.

Нагревайте вспышку только до тёплого состояния. Батарея и окружающие компоненты чувствительны к тепловому повреждению.

Шаг 23

Будьте осторожны, чтобы не соскользнуть и не порвать кабель вспышки — он очень хрупкий.

Подденьте медиатором правый край вспышки, чтобы отделить клей, крепящий её к крышке.

Шаг 24

Если вместе со вспышкой оторвалась медная лента, используйте пинцет или пальцы, чтобы удалить остатки чёрной поролоновой подложки с крышки платы.

Шаг 25

Будьте осторожны, чтобы не повредить аккумулятор инструментом на этом этапе.

Приложите нагретый iOpener к нижней стороне вспышки на одну минуту.

Держите шейку кабеля вспышки неподвижно и используйте пинцет, чтобы отклеить и снять медную ленту со вспышки.

Если медная лента осталась на крышке логической платы и у вас есть запасная, снимите старую ленту сейчас.

Шаг 26

Хотя в Pixel 7a используются винты Torx Plus, стандартные отвертки Torx могут также подойти. Если в вашем наборе есть стандартные биты Torx, используйте бит T2 для выворачивания винтов 1IP Torx Plus и бит T3 Torx для винтов 3IP Torx Plus. Обязательно прикладывайте постоянное давление вниз, чтобы избежать срыва шлицов.

Используйте отвертку 3IP Torx Plus, чтобы удалить тринадцать винтов длиной 4,3 мм, крепящих крышку логической платы.

Используйте отвертку 1IP Torx Plus, чтобы удалить винт длиной 1,5 мм, крепящий правый край крышки.

Шаг 27

Вставьте медиатор между правым нижним углом крышки логической платы и рамкой.

Подденьте, чтобы освободить защёлку, фиксирующую крышку.

Шаг 28

Медленно поднимите верхний край крышки логической платы и протяните через вырез модуль вспышки.

При сборке протягивайте вспышку через её вырез, опуская логическую плату на место.

Шаг 29

Снимите модуль беспроводной зарядки.

Шаг 30

Используйте отвертку 1IP Torx Plus, чтобы выкрутить винт длиной 1,5 мм, крепящий крышку разъёма.

Снимите крышку пинцетом или пальцами.

При сборке поместите верхний левый угол крышки под крючок на логической плате перед установкой винта.

Шаг 31

Модель Verizon (G0DZQ) Google Pixel 7a имеет дополнительный кабель и разъём для 5G mmWave-антенны. Если не указано иное, дальнейшая процедура руководства одинаковая для обоих типов телефонов.

Шаг 32

Вставьте плоский конец медиатора под верхний край разъёма питания аккумулятора.

Подденьте строго вверх, чтобы отключить разъём питания аккумулятора.

Чтобы заново подключить разъём-пресс, совместите его с гнездом и осторожно нажмите на одну сторону до щелчка, затем нажмите на другую сторону. Может потребоваться несколько попыток для выравнивания разъёма.

Шаг 33

Используйте отвертку 3IP Torx Plus, чтобы выкрутить винт длиной 4,3 мм, крепящий слуховой динамик к рамке.

Шаг 34

Поднимите нижний край слухового динамика вверх.

Потяните динамик в направлении нижней части телефона, чтобы освободить красную прокладку из выреза в рамке.

Снимите динамик.

Шаг 35

Используйте отвертку 3IP Torx Plus, чтобы выкрутить два винта длиной 4,3 мм, крепящих корпус антенны к рамке.

При сборке прижимайте корпус антенны, пока закручиваете винты.

Шаг 36

Вставьте медиатор между верхним левым углом корпуса антенны и рамкой.

Подденьте, чтобы освободить защёлки, фиксирующие корпус.

При сборке отведите графитовую плёнку в сторону перед установкой корпуса.

Шаг 37

Поднимите нижнюю ножку корпуса антенны и вытащите верхний край из рамки.

Снимите корпус.

Шаг 38

Модели Verizon: используйте остриё медиатора, чтобы поддеть и отключить разъём-пресс 5G mmWave.

Шаг 39

Приложите нагретый iOpener к фронтальной камере на одну минуту, чтобы размягчить клей медной ленты.

В качестве альтернативы можно использовать фен или тепловую пушку для размягчения клея. Нагревайте ленту только до тёплого состояния на ощупь.

Шаг 40

Не прикасайтесь к объективам основной камеры.

Вставьте кончик медиатора под медную ленту фронтальной камеры.

Медленно отклейте ленту от логической платы.

Если лента застряла, используйте острый инструмент, например наклонные пинцеты, чтобы поддеть край ленты, пока не сможете вставить медиатор под неё.

Шаг 41

Будьте осторожны, не прикасайтесь инструментом к линзе фронтальной камеры.

Вставьте наконечник медиатора между правым краем кабеля фронтальной камеры и рамкой.

Если медиатор не удаётся вставить под кабель, слегка подогрейте кабель феном или тепловой пушкой, чтобы размягчить клей под ним.

Просуньте медиатор под кабель, чтобы отделить клей, фиксирующий его к рамке.

Шаг 42

Будьте осторожны, не прикасайтесь к линзам задних камер.

Используйте острие лопатки или ноготь, чтобы приподнять и отсоединить защёлкивающийся разъём прямо над батареей.

Этот разъём отвечает за кнопку питания, кнопки громкости, вспышку и верхний микрофон.

Шаг 43

Вставьте медиатор между верхним правым краем платы и рамкой.

Подденьте, чтобы освободить плату из её посадочного места.

Вставьте медиатор в зазор рядом с белым антенным кабелем и подденьте верхний левый край платы.

Шаг 44

Плата хрупкая. Осторожно, не сгибайте её при освобождении нижнего края из рамки.

Поднимите верхний край платы от рамки.

Сдвиньте верхний край платы вправо относительно рамки, чтобы вырезы платы переехали через мотор вибрации и выступы в рамке.

По мере смещения направляйте разъём зарядки из его посадочного места в рамке.

Пока не вытаскивайте плату полностью — она всё ещё соединена с рамкой кабелем экрана.

При сборке вставьте плату в сторону низа рамки и надавите на разъём зарядки, пока нижний край не станет заподлицо с выступом в рамке.

Убедитесь, что вспышка, фронтальная камера и защёлкивающийся разъём не зажаты под рамкой.

Шаг 45

Плата может сдвинуться в этот момент. Удерживайте её, не захватывая при этом линзы камер или разъёмы.

Приложите присоску к левой стороне экрана рукояткой вниз.

Подпер­ните телефон так, чтобы он стоял вертикально.

Если у вас нет присоски, подпер­ните телефон о прочный предмет, например тяжёлую коробку или толстую книгу.

Наклоните плату вниз и уложите её горизонтально. При необходимости уберите кабели с пути.

Не прикасайтесь к теплопроводящим прокладкам на нижней стороне платы.

Шаг 46

Используйте отвёртку Torx Plus 3IP, чтобы выкрутить 2 мм винт, крепящий крышку разъёма экрана.

Снимите крышку.

При сборке сначала зацепите нижний край крышки за её паз на плате, затем установите винт.

Шаг 47

Используйте плоский конец лопатки, чтобы приподнять и отсоединить защёлкивающийся разъём экрана.

Напряжение в этом кабеле затрудняет повторное подключение. При необходимости зафиксируйте шейку кабеля пинцетом и совместите её с гнездом перед нажатием для фиксации.

Шаг 48

Снимите плату с рамки.

Шаг 49

Если резиновая прокладка датчика спереди осталась на рамке или сместилась, снимите её и отложите в сторону.

При сборке поместите прокладку над передним датчиком на плате, с меньшим вырезом вверху.

Избегайте прикосновений к датчику пальцами или инструментом.

Шаг 50

При сборке:

Если вы используете ту же плату и теплопроводящая прокладка повреждена, снимите старую прокладку, очистите поверхность и установите новую.

Если у вас новая плата и на ней нет предустановленной теплопроводящей прокладки, установите новую прокладку сейчас.

Шаг 51

Не поддёргивайте батарею инструментом. Используйте выступы в рамке как точку опоры.

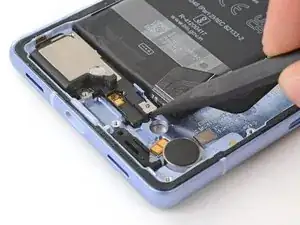

Вставьте остриё лопатки между верхним правым углом динамика и рамкой.

Под серебристой пластиной винта есть небольшой слот. Вставляйте инструмент в этот слот, а не прямо под винтовую пластину.

Подденьте, чтобы освободить динамик из его посадочного места.

Шаг 52

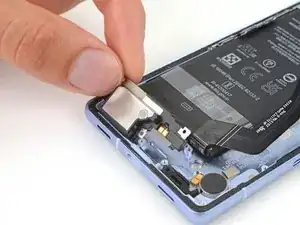

Поднимите верхний край динамика, чтобы освободить его нижнюю прокладку от рамки.

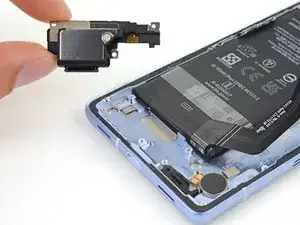

Снимите динамик.

Заключение

Для повторной сборки устройства выполняйте эти инструкции в обратном порядке.

Чтобы запустить диагностический тест с помощью встроенного инструмента Pixel Diagnostic, нажмите здесь.

Сдайте электронные отходы в переработку, сертифицированную по стандартам R2 или e-Stewards.

Ремонт прошёл неудачно? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Answers.
