Снятие антенны 5G mmWave

Перед началом ремонта разрядите аккумулятор вашего Pixel до уровня ниже 25%. Заряженный литий‑ионный аккумулятор может загореться при повреждении.

Отключите все кабели и полностью выключите телефон.

Клеевой слой фиксирует периметр задней крышки к рамке.

При отделении клея не вставляйте инструмент глубже 3 мм под заднюю крышку, чтобы не повредить внутренние компоненты.

Отметьте 3 мм от кончика и пометьте свою монтажную лопатку перманентным маркером. В качестве альтернативы можно прикрепить монету к лопатке на 3 мм от кончика.

Прикрепите присоску к нижнему краю задней крышки как можно ближе к краю.

Сильным равномерным усилием потяните присоску вверх, чтобы создать небольшой зазор под задней крышкой.

Вставьте кончик монтажной лопатки в зазор.

Проведите монтажной лопаткой вдоль нижнего края, чтобы отделить закрепляющий клей.

Помните: не вставляйте монтажную лопатку глубже чем на 3 мм.

Проведите монтажной лопаткой вверх по левому краю и вдоль верхнего края, чтобы отделить клей.

Проведите лопаткой вниз по правому краю, чтобы отделить оставшийся клей.

Не пытайтесь полностью снять заднюю крышку — по правому краю она соединена ленточным кабелем с телефоном.

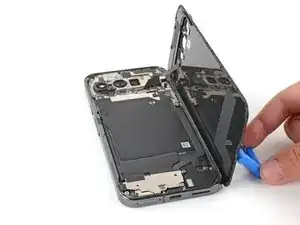

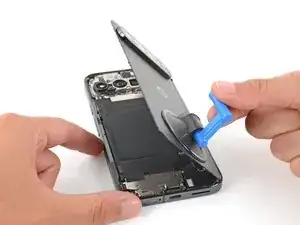

Используйте присоску, чтобы приподнять левый край задней крышки и откинуть её через правый край, как при открытии книги.

Если возникают трудности, проверьте периметр на предмет оставшегося клея и используйте монтажную лопатку для его отделения.

Подпереть заднюю крышку присоской, чтобы получить доступ к ленточному кабелю в верхнем правом углу.

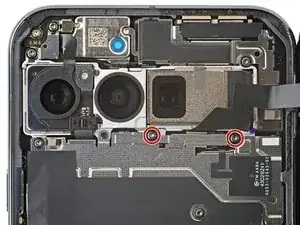

Используйте отвертку Torx Plus 3IP, чтобы выкрутить два винта длиной 5.2 мм, фиксирующие крышку кабеля.

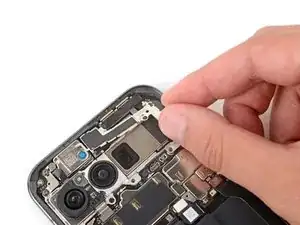

Снимите крышку кабеля пинцетом или пальцами.

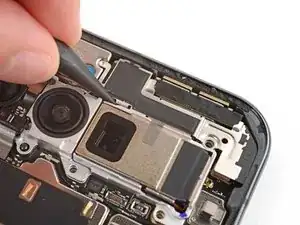

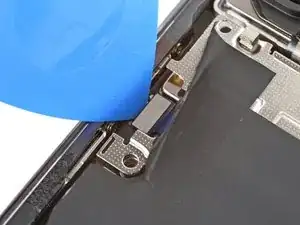

Используйте остриё лопатки, чтобы поддеть и отключить защёлкивающийся разъём задней крышки.

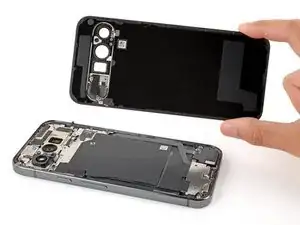

Снимите заднюю крышку.

При сборке следуйте этому руководству, чтобы нанести новый клей и установить заднюю крышку.

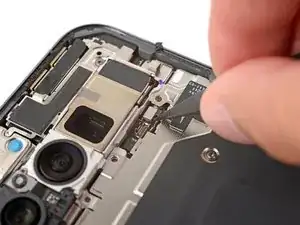

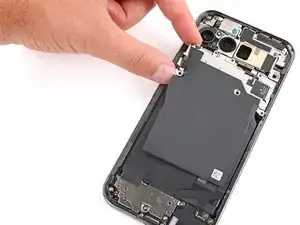

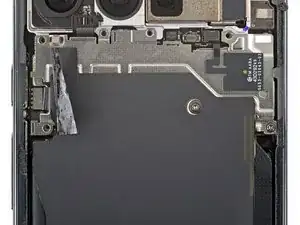

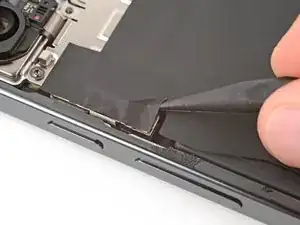

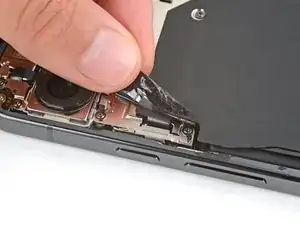

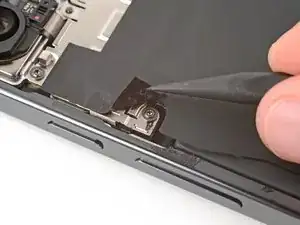

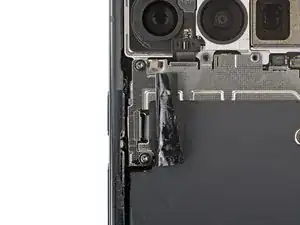

Используя кончик лопатки и пальцы, отогните кусочек ленты у левого края телефона так, чтобы получить доступ к кронштейну и винтам под ней.

Вы можете полностью снять ленту, если хотите, но обязательно сохраните её для сборки.

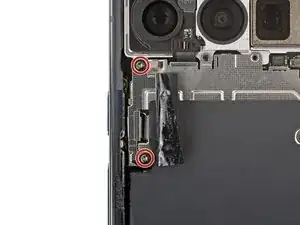

Используйте отвертку Torx Plus 3IP, чтобы выкрутить два винта длиной 5.2 мм, фиксирующие крышку кабеля беспроводной зарядки.

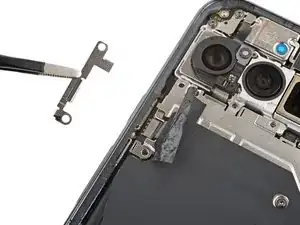

Снимите крышку пинцетом или пальцами.

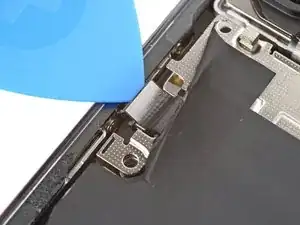

Используйте кончик монтажной лопатки, чтобы поддеть и отключить защёлкивающийся разъём беспроводной зарядки.

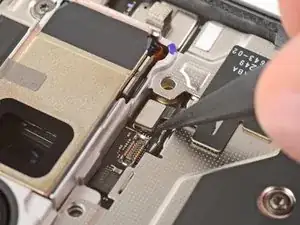

Используйте остриё лопатки, чтобы поддеть и отключить защёлкивающийся разъём сверхширокополосного модуля.

Используйте отвертку Torx Plus 3IP, чтобы выкрутить два винта длиной 2.2 мм, фиксирующие модуль беспроводной зарядки.

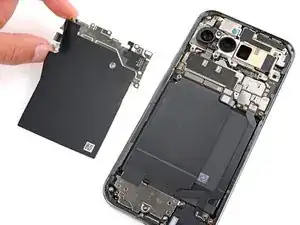

Снимите модуль беспроводной зарядки.

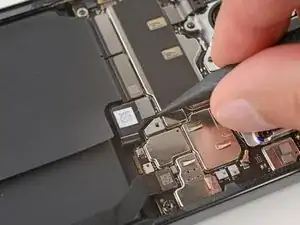

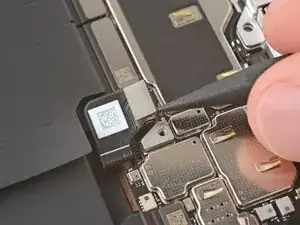

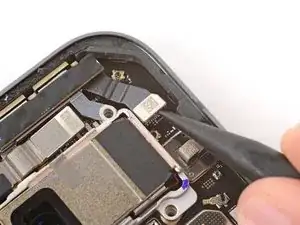

Используйте лопатку, чтобы поддеть и отключить нажимной разъём аккумулятора.

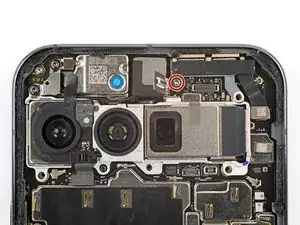

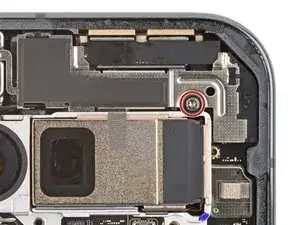

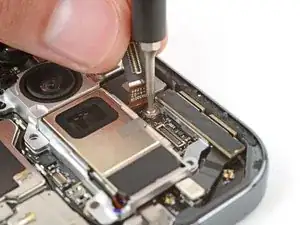

Используйте отвертку Torx Plus 3IP, чтобы вывернуть винт длиной 5.2 мм, фиксирующий крышку mmWave‑антенны.

Жёсткий металлический зажим фиксирует нижний левый угол крышки mmWave‑антенны.

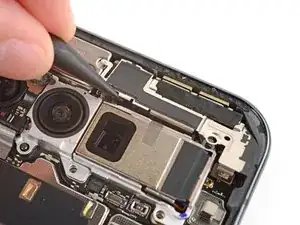

Вставьте наконечник лопатки под защёлку рядом с нижним левым углом крышки mmWave‑антенны.

Сдвиньте крышку вправо, поддевая вверх лопаткой, чтобы отщёлкнуть её.

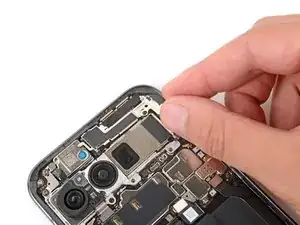

Осторожно потяните правый край крышки в сторону от основания телефона и снимите крышку.

При сборке вставьте две защёлки на верхних углах под соответствующие выемки в рамке и нажмите крышку вниз, чтобы защёлкнуть её на месте.

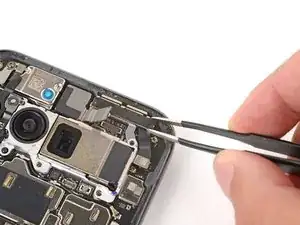

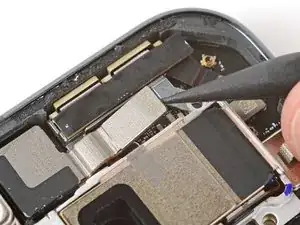

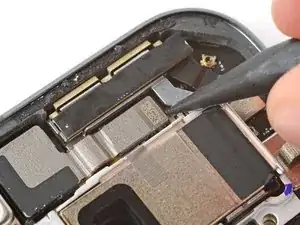

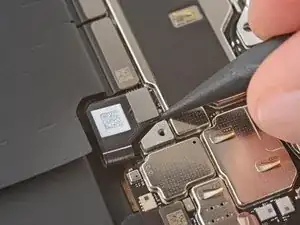

Используйте наконечник лопатки, чтобы поддеть и отключить нажимной разъём mmWave‑антенны в верхнем правом углу платы.

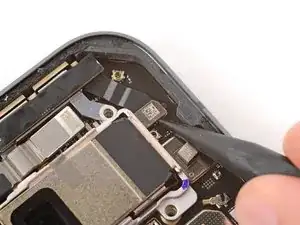

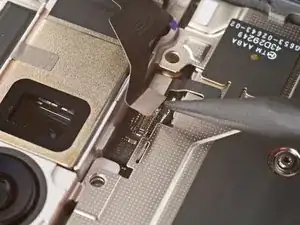

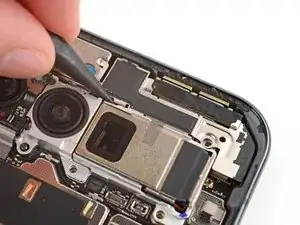

Используйте наконечник лопатки, чтобы поддеть и отключить нажимной разъём передней камеры.

Будьте очень осторожны, не прикасайтесь к объективам камер во время этого шага. Если вы случайно прикоснётесь, протрите их чистой микрофиброй или безворсовой салфеткой.

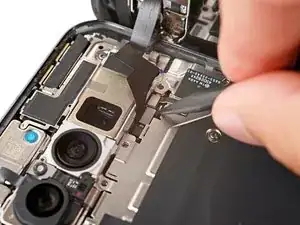

Аккуратно отведите кабель передней камеры в сторону, чтобы получить доступ к винту mmWave‑антенны.

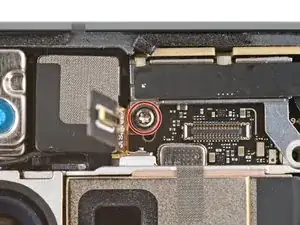

Используйте отвертку Torx Plus 3IP, чтобы вывернуть винт длиной 4.2 мм, фиксирующий mmWave‑антенну.

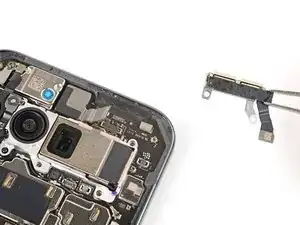

Используя пинцет или пальцы, снимите mmWave‑антенну.

При сборке убедитесь, что mmWave‑антенна проходит под кабелем передней камеры.
