Замена вибромотора Google Pixel 7a
Данное руководство по ремонту подготовлено командой iFixit и не одобрено компанией Google. Узнайте больше о наших руководствах по ремонту здесь.
Следуйте этому руководству, чтобы заменить вибромотор, также известный как вибратор, в вашем Google Pixel 7a.
Если ваш телефон больше не вибрирует или вибрация вдруг стала слабее, возможно, требуется замена вибромотора.

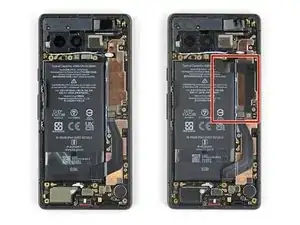

Примечание. В модели Google Pixel 7a для Verizon (G0DZQ) установлено 5G-антенное устройство mmWave. Если у вас данная модель, некоторые изображения в руководстве могут отличаться, однако последовательность действий остаётся одинаковой.
Если ваш аккумулятор вздулся, соблюдайте надлежащие меры предосторожности.
Для завершения ремонта потребуется заменить клей.
Примечание: Любой ремонт может нарушить водонепроницаемость телефона. Сохранение водонепроницаемости после ремонта зависит от того, насколько правильно вы нанесёте клей.
Шаг 1

Перед началом ремонта разрядите аккумулятор ниже 25%. Заряженный литий-ионный аккумулятор представляет потенциальную опасность.

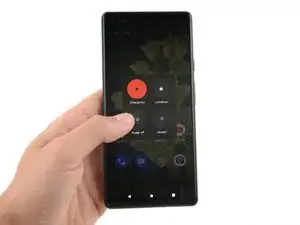

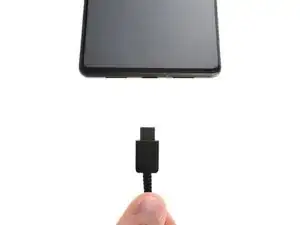

Отключите от телефона все кабели и полностью выключите его.
Шаг 2

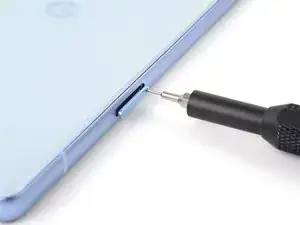

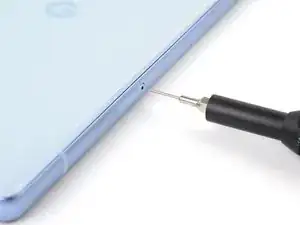

Вставьте в отверстие для извлечения SIM-карты инструмент для извлечения SIM-карты, биту или разогнутую скрепку.
Нажмите инструментом в отверстие, чтобы извлечь лоток SIM-карты.

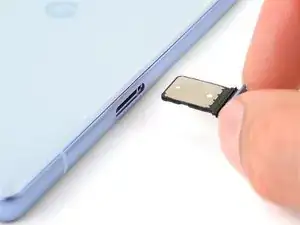

Извлеките лоток SIM-карты.
Шаг 3

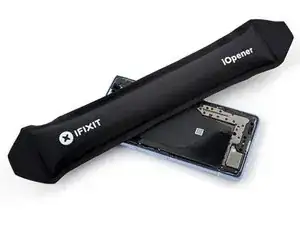

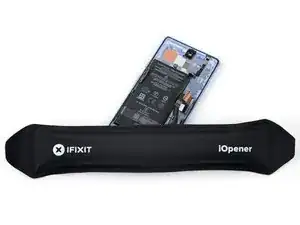

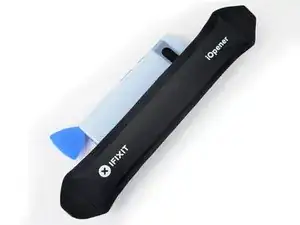

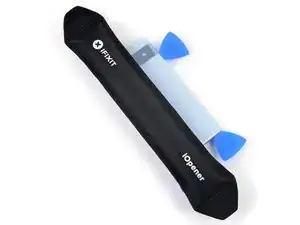

Приложите разогретый iOpener к нижнему краю задней панели на три минуты.
Вместо этого можно использовать фен, тепловую пушку или нагревательную пластину, чтобы разогреть заднюю панель.
Разогревайте телефон лишь до ощущения прикосновения к горячей поверхности. Сильный перегрев может повредить экран, заднюю панель или аккумулятор.
Шаг 4

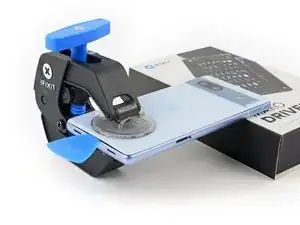

На следующих трёх шагах демонстрируется использование Anti-Clamp — инструмента, разработанного нами для упрощения процесса вскрытия. Если вы не используете Anti-Clamp, перейдите к шагу 7, где приведён альтернативный способ.
Полные инструкции по применению Anti-Clamp смотрите в этом руководстве.

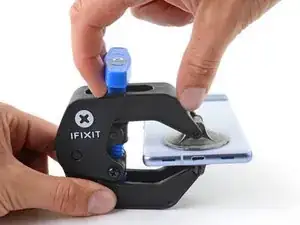

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti-Clamp.

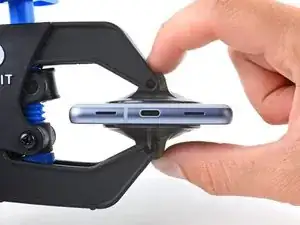

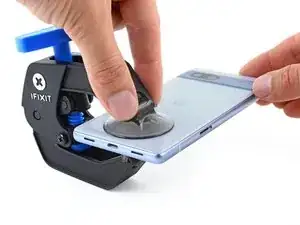

Наденьте рычаги на нижний край телефона так, чтобы одна присоска была на задней панели, а другая — на экране.
Сожмите присоски, чтобы создать вакуум.
Шаг 5

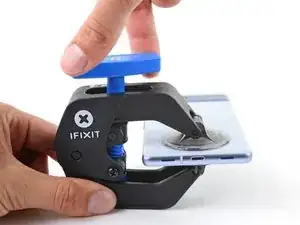

Передвиньте синюю ручку вперёд, чтобы зафиксировать рычаги.
Поверните ручку по часовой стрелке на один полный оборот (360 градусов) или пока присоски не начнут растягиваться.
Во время растяжения присосок следите, чтобы они оставались параллельны друг другу. Если они продолжают соскальзывать, снимите Anti-Clamp и приклейте ленту, чтобы присоски могли зацепиться.
Шаг 6

Хотя нагрев от iOpener обычно достаточен для отклеивания задней панели, панель может остыть, пока вы устанавливаете Anti-Clamp. Если вы задержались с установкой, повторно разогрейте заднюю панель.
Подложите под телефон предмет, чтобы он находился на одном уровне в пространстве между рычагами Anti-Clamp.
Подождите одну минуту, или пока клей не разойдётся — между задней панелью и корпусом образуется зазор.
Вставьте инструмент для вскрытия в зазор между задней панелью и рамой.
Если клей не разошёлся, поверните ручку по часовой стрелке на четверть оборота и подождите ещё минуту. При необходимости дополнительного нагрева воспользуйтесь феном или тепловой пушкой, если задняя панель остыла.
Снимите присоски с телефона, используя их язычки, и отложите Anti-Clamp в сторону.
Шаг 7


Если инструмент для вскрытия уже вставлен с помощью Anti-Clamp, пропустите этот шаг.

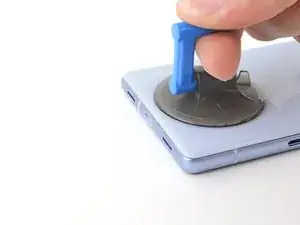

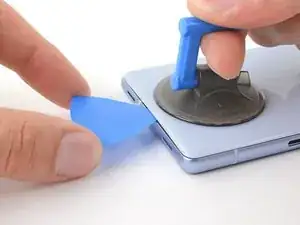

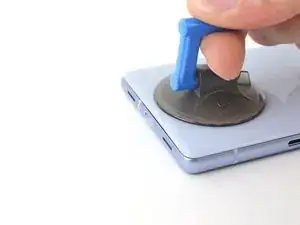

Прикрепите присоску к центру нижнего края задней панели.
Сильным и ровным усилием тяните присоску вверх, пока между задней панелью и рамой не образуется зазор.

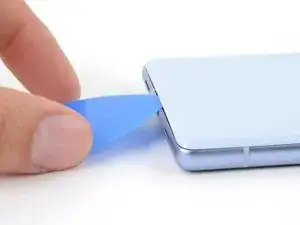

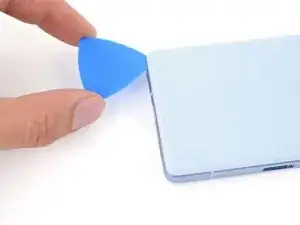

Вставьте кончик инструмента для вскрытия в этот зазор.
Снимите присоску с телефона.
Шаг 8

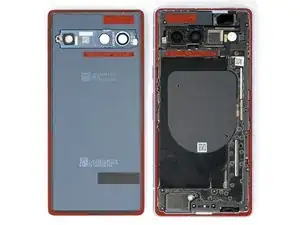

Задняя панель приклеена по периметру рамы и вокруг области камер. Используйте это изображение как ориентир при разрезании клея.
Шаг 9


Направьте инструмент для вскрытия вверх, чтобы его кончик был обращён в сторону от рамы.
С этого момента при разрезании клея все инструменты для вскрытия должны быть направлены вверх до полного снятия задней панели.

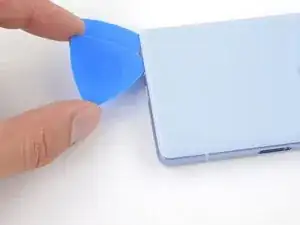

Переместите инструмент в левый нижний угол задней панели.
Оставьте этот инструмент на месте, чтобы клей не схватился повторно.
Шаг 10

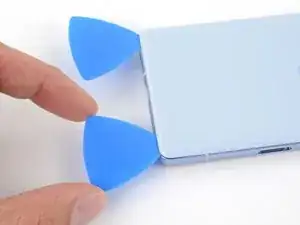

Вставьте второй инструмент для вскрытия в левый нижний угол.
Проведите им до правого нижнего угла задней панели, разрезая клей на нижнем краю.
Оставьте инструмент на месте, чтобы клей не схватился повторно.
Шаг 11

Приложите разогретый iOpener к правому краю задней панели на две минуты.
Вместо этого можно использовать фен, тепловую пушку или нагревательную пластину, чтобы разогреть заднюю панель. Помните, что перегревать телефон нельзя.
Шаг 12


Не вставляйте лопатку глубже чем 5 мм по правому краю, чтобы не повредить катушку беспроводной зарядки.
Для наглядности можно отмерить 5 мм от конца лопатки и пометить её перманентным маркером.

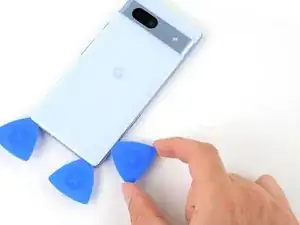

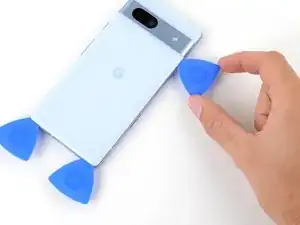

Вставьте третью лопатку в нижний правый угол задней крышки.
Проведите лопаткой вверх по правому краю задней крышки, отслаивая клей. Остановитесь, когда дойдёте до блока камер.
Оставьте эту лопатку на месте, чтобы предотвратить повторное приклеивание.
Шаг 13

Нанесите разогретый iOpener на левый край задней крышки на две минуты.
Также можно использовать фен, тепловую пушку или нагревательную плитку для разогрева задней крышки. Помните, что нельзя перегревать телефон.
Шаг 14


Не вставляйте лопатку глубже чем 3 мм по левому краю, чтобы не повредить катушку беспроводной зарядки и пенопластовую прокладку задней крышки.
Для наглядности можно отмерить 3 мм от конца лопатки и пометить её перманентным маркером.

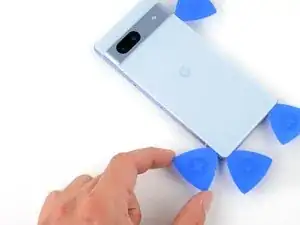

Вставьте четвёртую лопатку в нижний левый угол задней крышки.
Проведите лопаткой вверх по левому краю задней крышки, отслаивая клей. Остановитесь, когда дойдёте до блока камер.
Оставьте эту лопатку на месте, чтобы предотвратить повторное приклеивание.
Шаг 15

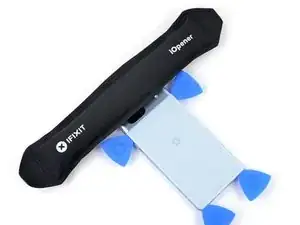

Нанесите разогретый iOpener на верхний край задней крышки на две минуты.
Также можно использовать фен, тепловую пушку или нагревательную плитку для разогрева задней крышки. Помните, что нельзя перегревать телефон.
Шаг 16


Вдоль антенного модуля находится толстая полоса клея.

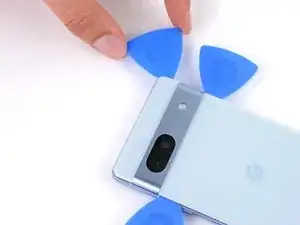

Вставьте пятую лопатку в верхний левый угол задней крышки на глубину от 8 до 10 мм (0,3–0,4 дюйма), или чуть больше половины расстояния от конца лопатки до логотипа iFixit.
Если не удаётся вставить лопатку, начните с небольшого зазора рядом с блоком камер, оставленного предыдущей лопаткой.
Проведите лопаткой примерно до середины верхнего края, отслаивая клей кронштейна антенны. Остановитесь в середине верхнего края.
Шаг 17


Извлеките лопатку до глубины 3 мм.
Проведите лопаткой в верхний правый угол, разрезая остатки клея верхнего края.
Не вставляйте лопатку глубже 3 мм, чтобы не повредить графитовую ленту антенного модуля.
Шаг 18

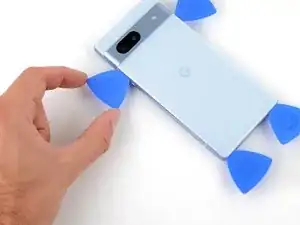

Помните, что в этом шаге нужно наклонять лопатки вверх и в сторону от корпуса.
Поверните лопатку верхнего края так, чтобы её плоская сторона оказалась под задней крышкой.

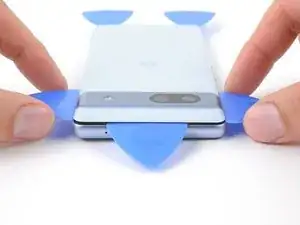

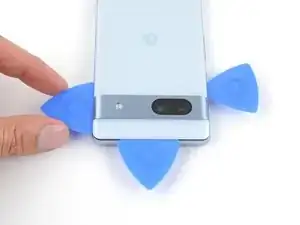

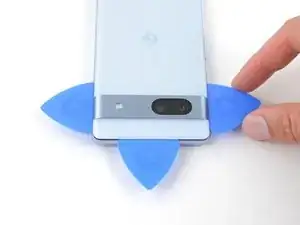

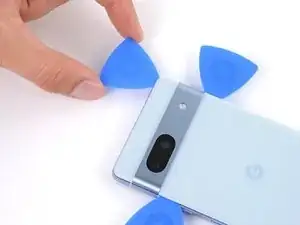

Поверните лопатки по обе стороны от блока камер так, чтобы их плоские стороны оказались под блоком камер.
Шаг 19


Под блоком камер находится длинная полоса клея, фиксирующего заднюю крышку.

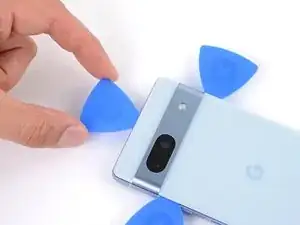

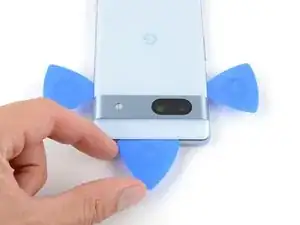

Используйте лопатки под блоком камер, чтобы отжать верхний край задней крышки от рамки.
Отжимайте вперёд-назад, пока блок камер не ослабнет.
Будьте осторожны, не сгибайте заднюю крышку. Отжимайте лишь настолько, чтобы ослабить клей возле блока камер. Если клей плохо отдаётся, проворачивайте заднюю крышку из стороны в сторону, чтобы дополнительно ослабить клей.
Шаг 20

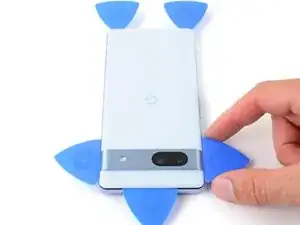

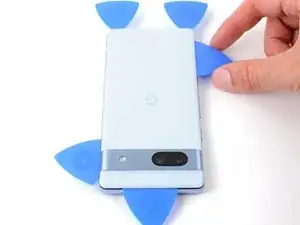

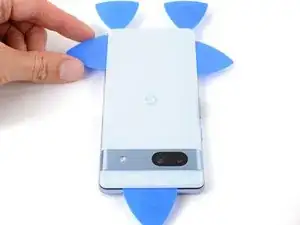

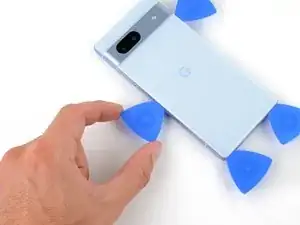

Проведите лопатками от блока камер вниз по длинным краям задней крышки, отслаивая клей, который мог приклеиться повторно.
Шаг 21

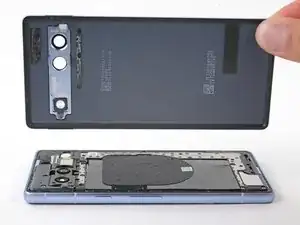

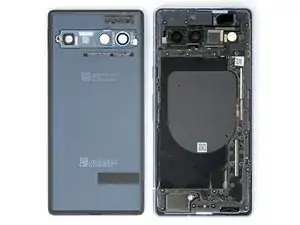

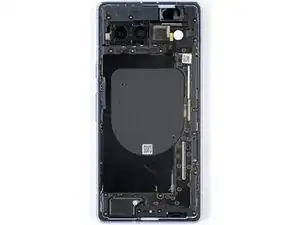

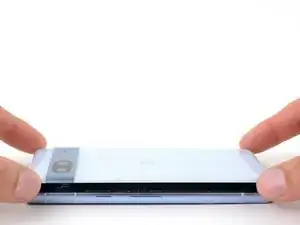

Снимите заднюю крышку.
При сборке:
Хорошее время проверить телефон перед окончательной установкой. Включите его и убедитесь в работоспособности. Затем выключите перед продолжением сборки.
Следуйте этому руководству, чтобы нанести новый клей и установить заднюю крышку.
Шаг 22

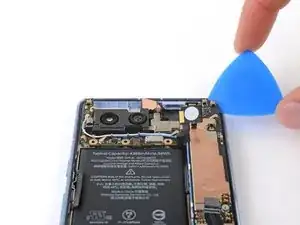

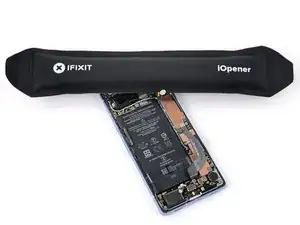

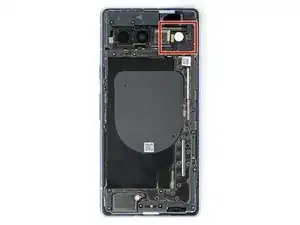

Нанесите разогретый iOpener на блок вспышки на одну минуту, чтобы размягчить клей, которым он прикреплён к крышке материнской платы.
Также можно использовать фен или тепловую пушку для подогрева вспышки.
Нагревайте вспышку только до теплого состояния на ощупь. Батарея и прилегающие компоненты чувствительны к перегреву.
Шаг 23

Будьте осторожны, чтобы не соскользнуть и не порвать кабель вспышки, так как он очень хрупкий.

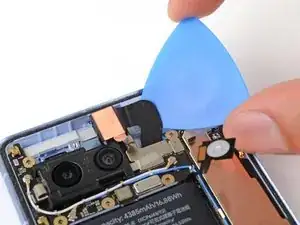

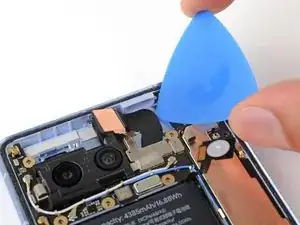

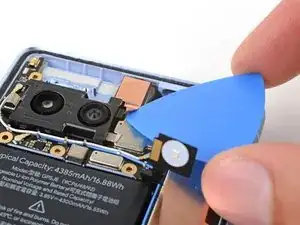

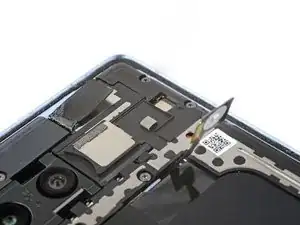

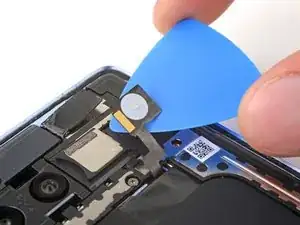

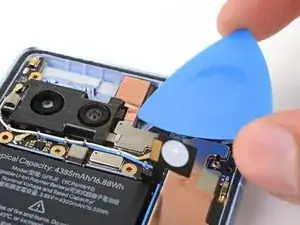

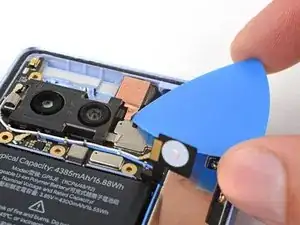

Проведите лопаткой под правым краем вспышки, чтобы отслоить клей, которым она прикреплена к крышке.
Шаг 24

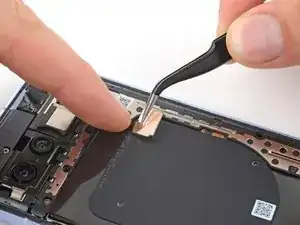

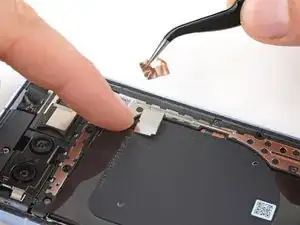

Если медная лента отошла вместе со вспышкой, воспользуйтесь пинцетом или пальцами, чтобы удалить остатки чёрной пены с крышки материнской платы.
Шаг 25


Будьте осторожны, не повредите батарею инструментом на этом этапе.
Приложите разогретое средство iOpener к нижней стороне вспышки на одну минуту.

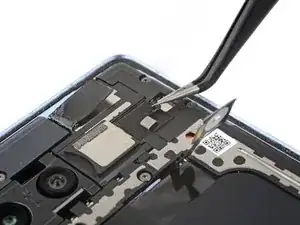

Удерживайте кабель вспышки за его основание и пинцетом снимите и удалите медную ленту с модуля вспышки.
Если медная лента осталась на крышке логической платы и у вас есть запасная, снимите старую ленту сейчас.
Шаг 26

Хотя в Pixel 7a используются винты Torx Plus, стандартные отвёртки Torx могут подойти. Если в вашем наборе есть стандартные биты Torx, используйте биту T2 для откручивания винтов Torx Plus 1IP и биту T3 Torx для винтов Torx Plus 3IP. Прикладывайте постоянное усилие вниз, чтобы не сорвать резьбу.

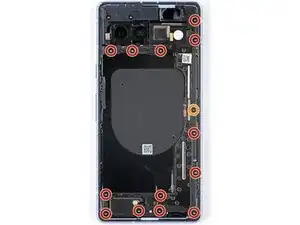

Открутите с помощью отвёртки Torx Plus 3IP тринадцать винтов длиной 4,3 мм, крепящих крышку логической платы.
Открутите с помощью отвёртки Torx Plus 1IP винт длиной 1,5 мм, крепящий правый край крышки.
Шаг 27

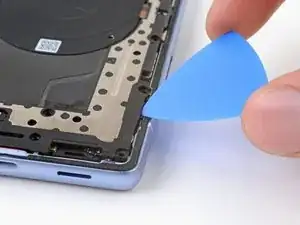

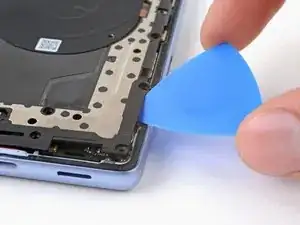

Вставьте лопатку между правым нижним углом крышки логической платы и рамкой.
Подденьте вверх, чтобы освободить защёлку, удерживающую крышку.
Шаг 28

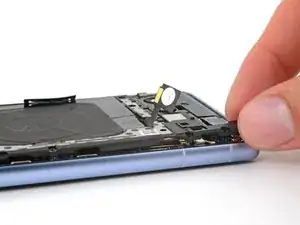

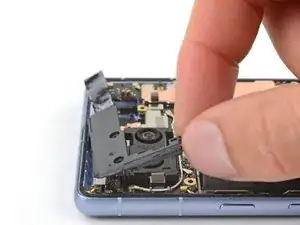

Медленно поднимите верхний край крышки логической платы и проденьте модуль вспышки через его вырез.
При сборке проденьте вспышку через вырез, опуская крышку логической платы на место.
Шаг 29

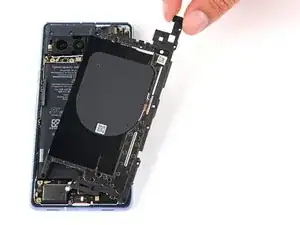

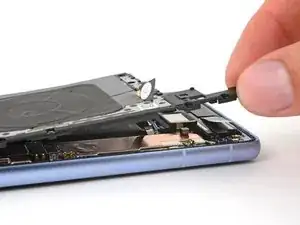

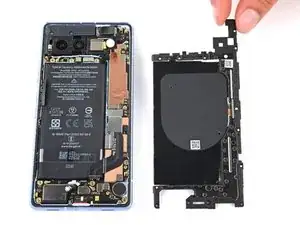

Снимите сборку беспроводной зарядки.
Шаг 30


Открутите с помощью отвёртки Torx Plus 1IP винт длиной 1,5 мм, крепящий крышку разъёма.

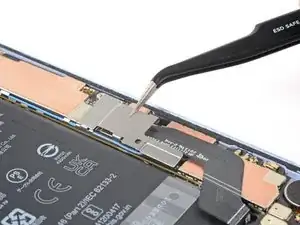

Снимите крышку пинцетом или пальцами.
При сборке поместите верхний левый угол крышки под зацеп на логической плате перед установкой винта.
Шаг 31

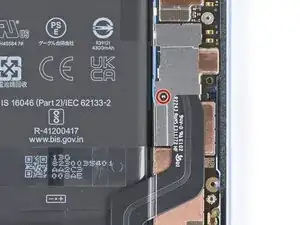

Модель Verizon (G0DZQ) Google Pixel 7a имеет дополнительный кабель и разъём для антенны 5G mmWave. Если не указано иное, остальные шаги руководства одинаковы для обеих моделей телефона.
Шаг 32

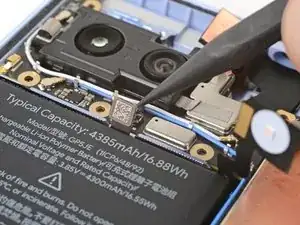

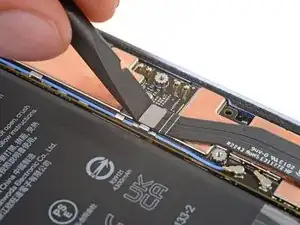

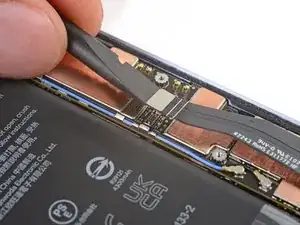

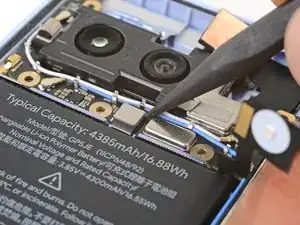

Вставьте плоский конец лопатки под верхний край разъёма батареи с защёлкой.
Подденьте прямо вверх, чтобы отсоединить разъём батареи.
Чтобы подключить разъём с защёлкой, совместите его с гнездом и слегка нажмите на одну сторону, пока он не защёлкнется, затем нажмите на другую сторону. Может потребоваться несколько попыток для правильного совмещения.
Шаг 33

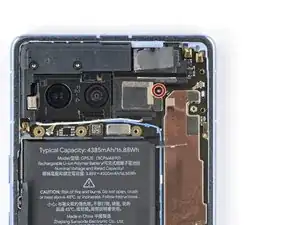

Открутите с помощью отвёртки Torx Plus 3IP винт длиной 4,3 мм, крепящий динамик ушка к рамке.
Шаг 34

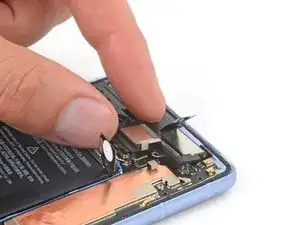

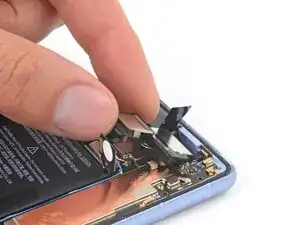

Поднимите нижний край динамика ушка вверх.
Вытяните динамик к нижней части телефона, чтобы освободить красную прокладку из её выреза в рамке.
Снимите динамик.
Шаг 35

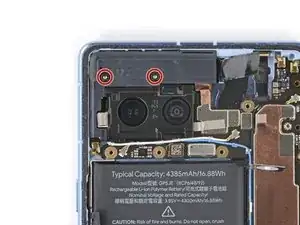

Открутите с помощью отвёртки Torx Plus 3IP два винта длиной 4,3 мм, крепящих корпус антенны к рамке.
При сборке придерживайте корпус, пока затягиваете винты.
Шаг 36

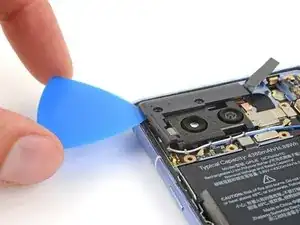

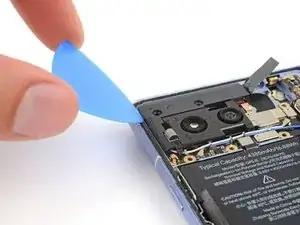

Вставьте лопатку между верхним левым углом корпуса антенны и рамкой.
Подденьте вверх, чтобы освободить защёлки, удерживающие корпус.
При сборке отводите графитовую плёнку в сторону перед установкой корпуса.
Шаг 37

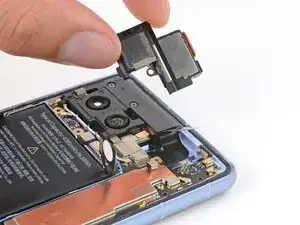

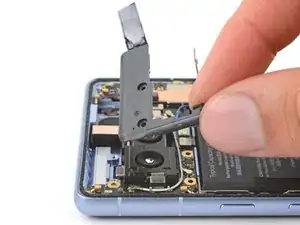

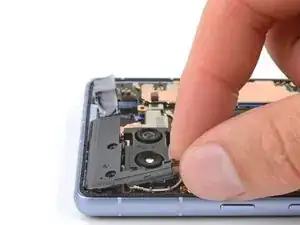

Поднимите нижнюю часть корпуса антенны и вытяните верхний край из рамки.
Снимите корпус.
Шаг 38

Модели Verizon: Воспользуйтесь остриём лопатки, чтобы поддеть и отсоединить разъём с защёлкой 5G mmWave.
Шаг 39

Шаг 40


Будьте осторожны, не касайтесь объективов задней камеры.
Вставьте конец лопатки под медную ленту фронтальной камеры.
Медленно отсоединяйте ленту от логической платы.
Если лента плохо отклеивается, воспользуйтесь острым инструментом, например, изогнутыми пинцетами, чтобы поддеть край ленты, пока вы не сможете вставить под неё лопатку.
Шаг 41


Будьте осторожны, не касайтесь объектива фронтальной камеры инструментом.

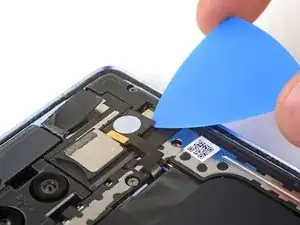

Вставьте конец открывателя между правым краем кабеля фронтальной камеры и рамкой.
Если открыватель не проходит под кабель, слегка подогрейте кабель феном или строительным феном, чтобы размягчить клей под ним.
Проведите открывателем под кабелем, чтобы отделить клей, которым он прикреплён к рамке.
Шаг 42

Будьте осторожны, не касайтесь объективов задней камеры.
Воспользуйтесь остриём лопатки или ногтем, чтобы приподнять и отключить шлейф с защёлкой чуть выше аккумулятора.
Этот шлейф отвечает за кнопку включения, кнопки громкости, вспышку и верхний микрофон.
Шаг 43

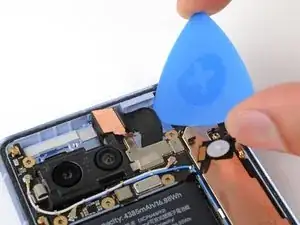

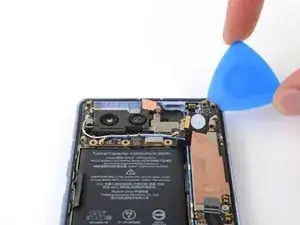

Вставьте открыватель между правым верхним краем материнской платы и рамкой.
Подденьте, чтобы освободить материнскую плату из посадочного места.

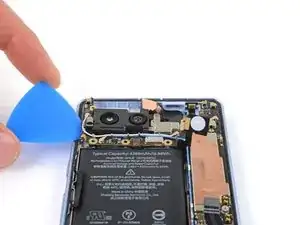

Вставьте открыватель в зазор рядом с белым кабелем антенны и приподнимите левый верхний край материнской платы.
Шаг 44


Материнская плата хрупкая. Будьте осторожны, не согните её, освобождая нижний край от рамки.

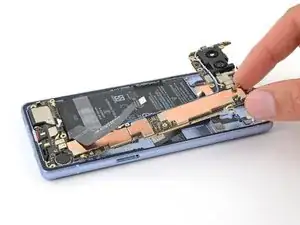

Поднимите верхний край материнской платы над рамкой.
Сдвиньте верхний край материнской платы вправо от рамки, чтобы вырезы платы прошли над вибромотором и выступами рамки.
По мере сдвига выводите разъём зарядного порта из посадочного места в рамке.
Не удаляйте материнскую плату полностью, так как она всё ещё соединена с рамкой кабелем экрана.
При сборке продвигайте материнскую плату вниз по рамке и надавливайте на разъём зарядного порта, пока нижний край не встанет заподлицо с выступом в рамке.
Убедитесь, что вспышка, фронтальная камера и шлейф с защёлкой не попадают под рамку.
Шаг 45


Материнская плата может сместиться на этом шаге. Держите её устойчиво, избегая зажима за объективы камер или разъёмы.

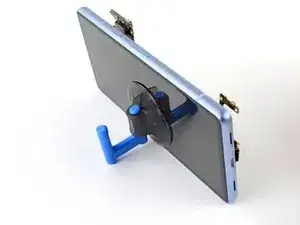

Приставьте присоску к левой стороне экрана, чтобы ручка была направлена вниз.

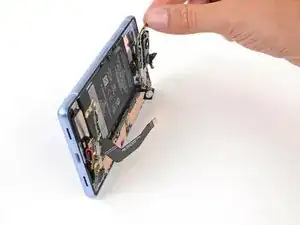

Установите телефон вертикально.
Если у вас нет присоски, установите телефон на устойчивый предмет, например, на тяжёлую коробку или толстую книгу.

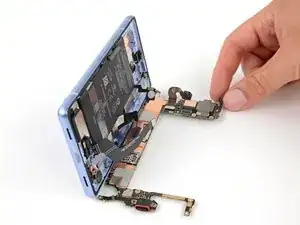

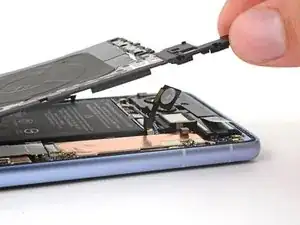

Наклоните материнскую плату вниз и уложите её ровно. При необходимости отведите кабели в сторону.
Не касайтесь термопрокладок на нижней стороне материнской платы.
Шаг 46


Воспользуйтесь битой Torx Plus 3IP, чтобы удалить винт длиной 2 мм, крепящий крышку разъёма экрана.

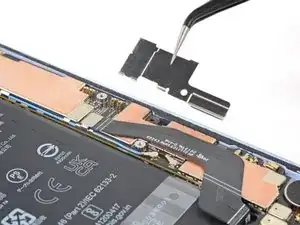

Снимите крышку.
При сборке зацепите нижний край крышки за паз на материнской плате перед установкой винта.
Шаг 47

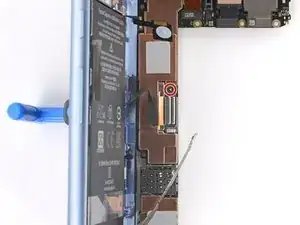

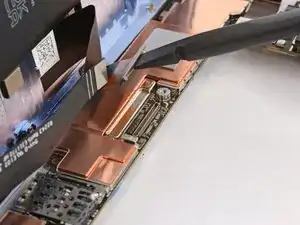

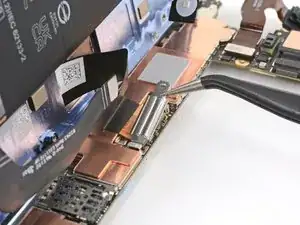

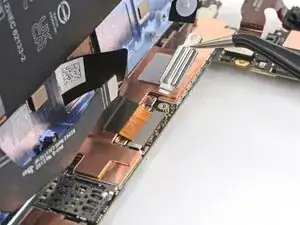

Воспользуйтесь плоским концом лопатки, чтобы приподнять и отключить шлейф экрана с защёлкой.
Натяжение в этом кабеле затрудняет подключение. При необходимости удерживайте изгиб кабеля пинцетом и совместите его с разъёмом, затем нажмите, чтобы зафиксировать.
Шаг 48

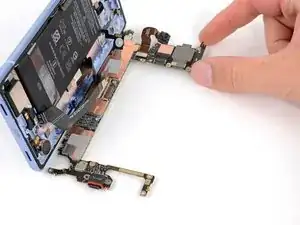

Извлеките материнскую плату из рамки.
Шаг 49


Если резиновое уплотнение переднего датчика осталось на рамке или сместилось, снимите его и отложите в сторону.
При сборке установите уплотнение на передний датчик на материнской плате так, чтобы меньший вырез был сверху.
Избегайте прикасаться к датчику пальцами или инструментом.
Шаг 50

При сборке:

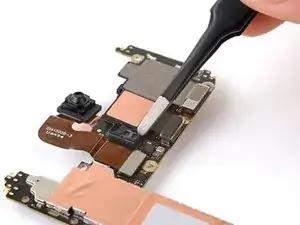

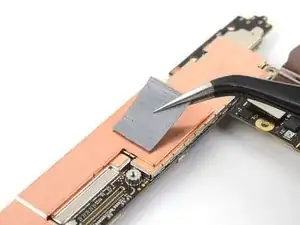

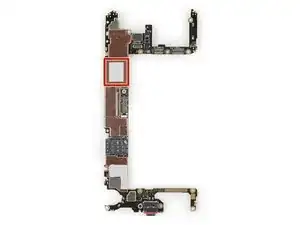

Если вы повторно используете материнскую плату и термопрокладка повреждена, удалите старую прокладку, очистите поверхность и установите новую.
Если у вас новая материнская плата, и на ней нет предустановленной термопрокладки, установите её сейчас.
Шаг 51

Вибромотор крепится к рамке слабым клеевым соединением.
Нанесите подогретый iOpener на вибромотор на две минуты.
В качестве альтернативы можно слегка нагреть вибромотор с помощью фена или строительного фена. Не нагревайте в одном месте слишком долго — аккумулятор и окружающие компоненты могут повредиться от перегрева.
Шаг 52

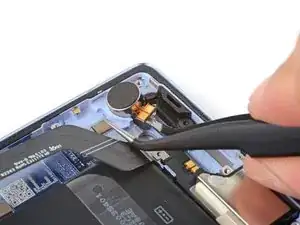

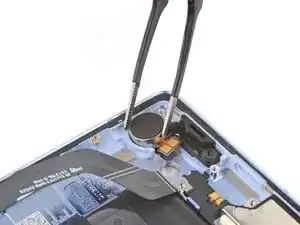

Вставьте один захват угловых пинцетов между контактными площадками вибромотора и рамкой.
Продвиньте захват пинцета глубже под площадки, пока он не окажется под корпусом вибромотора.
Убедитесь, что захват находится под корпусом вибромотора перед тем, как поддевать — поддевание только за контактные площадки может их повредить.
Поверните захват пинцета, чтобы отделить клей вибромотора.
Шаг 53

Снимите вибромотор.
При сборке снимите плёнку с нового вибромотора и вставьте его на место.
Если на вибромоторе нет предварительно нанесённого клея, перед установкой приклейте тонкую двустороннюю ленту, например, Tesa Tape.
Заключение
Чтобы собрать устройство заново, выполните эти инструкции в обратном порядке.
Чтобы запустить диагностику с помощью встроенной утилиты диагностики Pixel, нажмите здесь.
Обращайтесь с электронными отходами на переработку в центры, сертифицированные по стандарту R2 или e-Stewards.
Ремонт прошёл не по плану? Попробуйте выполнить базовую диагностику или обратитесь за помощью в наше сообщество Answers.
