Замена антенного кабеля 5G mmWave в Google Pixel 7 Pro

Разрядите аккумулятор до уровня ниже 25% перед началом ремонта. Заряженный аккумулятор может загореться при повреждении.

Полностью выключите телефон и отключите все кабели.

Экран Google Pixel 7 Pro прижат пластиковыми защёлками и приклеен. Обратите внимание на следующее:

Шов экрана: этот шов отделяет экран от остальной части телефона. Не поддёргивайте в этом шве.

Шов рамки: здесь пластиковая рамка, предназначенная для защиты экрана, соединяется с корпусом. Она фиксируется пластиковыми защёлками. Именно здесь следует поддевать.

Во время процедуры съёма убедитесь, что вы вставляете монтажные лопатки в правильное положение, чтобы не отделить экран от его защитной рамки.

Вставляйте лопатку не глубже ~3.5 мм при съёме, чтобы не повредить внутренности и не мешать пластиковым защёлкам.

Вокруг всего экрана расположено несколько пластиковых защёлок. Если ваша лопатка застряла при снятии экрана, вы вставили её слишком глубоко под экран.

Следующие три шага демонстрируют Anti-Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti-Clamp, пропустите три шага вниз для альтернативного метода.

Полные инструкции по использованию Anti-Clamp можно найти в этом руководстве: посмотреть руководство.

Если экран треснул, накройте его слоем прозрачной укрывочной ленты, чтобы присоска лучше держалась.

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti-Clamp.

Сдвиньте рычаги над левым или правым краем телефона.

Разместите присоски ближе к нижнему краю телефона — одну на передней стороне, другую на задней.

Сожмите присоски вместе, чтобы создать вакуум.

Если поверхность телефона слишком скользкая и Anti-Clamp не держится, можно использовать ленту для улучшения сцепления.

Потяните синюю ручку вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными. Если они начнут смещаться, ослабьте присоски и выровняйте рычаги.

Подогрейте iOpener и проведите его через рычаги Anti-Clamp.

Также можно использовать фен или тепловую пушку, но сильный нагрев может повредить дисплей и/или внутренний аккумулятор, поэтому действуйте осторожно.

Сложите iOpener так, чтобы он лежал на нижнем крае телефона.

Подождите одну минуту, чтобы клей успел ослабнуть и образовался зазор для поддёма.

Вставьте монтажную лопатку под рамку экрана, когда Anti-Clamp создаст достаточно большой зазор.

Если Anti-Clamp не создаёт достаточного зазора, нанесите больше тепла на область и поверните ручку по часовой стрелке ещё на полоборота.

Не проворачивайте более чем на полоборота за раз и ждите одну минуту между поворотами. Дайте Anti-Clamp и времени выполнить работу.

Пропустите следующие два шага.

Приложите разогретый iOpener к экрану, чтобы ослабить клей под ним. Держите iOpener на месте как минимум 3 минуты.

Можно также использовать фен, тепловую пушку или нагревательную пластину, но будьте осторожны, чтобы не перегреть устройство. Край должен казаться слегка слишком горячим при прикосновении.

Когда экран прогреется, установите присоску у нижнего края экрана.

Если дисплей сильно треснул, покрытие его слоем прозрачной укрывочной ленты может позволить присоске держаться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, присоску можно приклеить суперклеем к разбитому экрану.

Поднимите экран вместе с его защитной рамкой с помощью присоски, чтобы создать небольшой зазор между экраном и сборкой телефона.

В зависимости от возраста телефона это может быть сложно. Если возникают трудности, нанесите больше тепла на нижний край и повторите попытку.

Вставьте монтажную лопатку в образовавшийся зазор.

Чтобы не повредить телефон, не вставляйте лопатку глубже ~2.5 мм при разделении клеевого слоя экрана. Обратите внимание на следующие области:

Кабель экрана расположен чуть ниже середины левой кромки телефона. Будьте очень осторожны, чтобы не оборвать кабель.

Вдоль периметра телефона расположено множество пружинных контактов. Будьте предельно осторожны в этих местах, чтобы не погнуть контакты.

Просуньте картоподобный инструмент для вскрытия в нижний правый угол экрана и проведите им, чтобы перерезать клей.

Оставьте инструмент на месте, чтобы клей не склеился снова.

Вставьте второй картоподобный инструмент в нижний торец и проведите им до нижнего левого угла экрана, чтобы перерезать клей.

Оставьте инструмент на месте, чтобы клей не склеился снова.

В нижнем левом углу есть пластиковый зажим, который помешает инструменту. Используйте только кончик инструмента (~1 мм), чтобы обойти его.

Вставьте третий картоподобный инструмент под нижний левый угол экрана.

Проведите инструментом вдоль левой кромки экрана, чтобы перерезать клей и освободить пластиковые зажимы.

Оставьте инструмент в верхнем левом углу, чтобы клей не склеился снова.

Если клей становится сложно разрезать, скорее всего он охладился. Используйте iOpener или тепловой пистолет в течение 1–2 минут, чтобы его разогреть.

При работе рядом с фронтальной камерой вставляйте только кончик инструмента для вскрытия (~2.5 мм), чтобы не повредить и не размазать камеру.

Вставьте четвёртый картоподобный инструмент в верхний левый угол экрана.

Проведите инструментом вдоль верхней кромки телефона, чтобы перерезать клей.

Оставьте инструмент в верхнем правом углу, чтобы клей не склеился снова.

Вставьте пятый картоподобный инструмент и проведите им вдоль правого края телефона, чтобы перерезать оставшийся клей и освободить правые пластиковые зажимы.

Не пытайтесь пока полностью снять дисплей — экран всё ещё соединён с корпусом гибким кабелем.

Поднимите правый край экрана вверх и к левой стороне устройства, как при открывании книги.

Не скручивайте экран и не отодвигайте его слишком далеко от рамы, чтобы не повредить и не растянуть гибкий кабель.

Уложите экран вверх ногами и параллельно рамке.

Кронштейн кабеля дисплея сидит плотно и требует некоторого усилия для снятия.

Вставьте один зажим пинцета в прорезь в верхней части кронштейна кабеля дисплея.

Толкните кронштейн внутрь и подденьте его вверх, чтобы освободить.

Используйте пинцет, чтобы снять кронштейн кабеля дисплея, потянув его снизу через среднюю рамку в направлении камеры.

Используйте лопаточку, чтобы отключить гибкий кабель дисплея, поддев разъём прямо вверх от его гнезда.

Чтобы повторно подключить такие нажимные разъёмы, аккуратно совместите и прижмите одну сторону до щелчка, затем повторите с другой стороной. Не нажимайте по центру. Если разъём несовмещён, контакты могут погнуться и получить необратимое повреждение.

Задняя поверхность экрана Pixel очень хрупкая. Даже небольшая царапина или вмятина может повредить экран.

Чтобы не повредить экран или заменяемый экран:

При обращении держите экран за его края.

При размещении экрана на рабочей поверхности убедитесь, что ничто не касается задней стороны экрана. Рассмотрите вариант положить его на мягкую безворсовую ткань.

Отделите экран от сборки телефона.

При сборке обратно:

Проверьте, что все винты затянуты и нет свободных деталей.

Подключите экран и протестируйте телефон, чтобы убедиться, что он работает. Затем выключите питание и продолжите сборку.

Нанесите новый клей там, где это необходимо, после очистки соответствующих областей изопропиловым спиртом (>90%).

Следуйте этому руководству, если вы используете самоклеящиеся прокладки, вырезанные по размеру для вашего устройства.

Следуйте этому руководству, если вы используете заранее вырезанную клейкую карту.

При загрузке после сборки экран пройдет процедуру калибровки. Не прикасайтесь к экрану во время этого процесса — это может привести к неверной калибровке чувствительности и вызвать проблемы с сенсорной функцией.

Используйте пинцет, чтобы аккуратно снять графитовую фольгу с аккумулятора и средней рамки.

Будьте осторожны, чтобы не проколоть и не согнуть аккумулятор инструментом — проколотый или согнутый аккумулятор может выделять опасные химические вещества или вызвать пожар.

Если фольву трудно снять, можно приложить нагретый iOpener к задней части устройства на две минуты, чтобы ослабить клей.

Используйте отвертку Torx T3, чтобы вынуть два винта длиной 5,1 мм, фиксирующие кронштейн порта зарядки.

Используйте пинцет, чтобы снять крепление разъёма зарядки.

Отверткой Torx T3 отвинтите шесть винтов длиной 5,1 мм, удерживающих среднюю раму.

Используйте пинцет, чтобы снять среднюю раму.

При сборке проверьте состояние термопрокладки. Если она повреждена, удалите прокладку, очистите область высококонцентрированным (более 90%) изопропиловым спиртом и микрофибровой или безворсовой салфеткой и установите новую термопрокладку.

Используйте лопатку, чтобы отключить кабель батареи, поддев разъём прямо вверх от его гнезда.

Следующие семь шагов показывают, как снять mmWave-антенну.

Отверткой Torx T3 отвинтите винт длиной 5,1 мм, фиксирующий кронштейн mmWave-антенны.

Используйте пинцет, чтобы снять кронштейн mmWave-антенны.

Используйте лопатку, чтобы отключить кабель mmWave-антенны, поддев разъём прямо вверх от его гнезда.

Кабель mmWave-антенны удерживается слабым клеем.

Просуньте медиатор для вскрытия под кабель mmWave-антенны, начиная с нижнего конца.

С помощью медиатора отделите кабель mmWave-антенны от материнской платы.

Повторите предыдущую процедуру и используйте медиатор, чтобы отделить горизонтальную часть кабеля mmWave-антенны от материнской платы.

Используйте пинцет, чтобы поднять mmWave-антенну вместе с кабелем и вынуть её из гнезда.

Снимите сборку mmWave-антенны.

При сборке проверьте состояние термопрокладки. Если она повреждена, удалите прокладку, очистите область высококонцентрированным (более 90%) изопропиловым спиртом и микрофибровой или безворсовой салфеткой и установите новую термопрокладку.

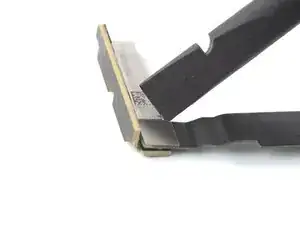

Используйте лопатку, чтобы отключить кабель mmWave-антенны, поддев разъём прямо вверх от его гнезда.

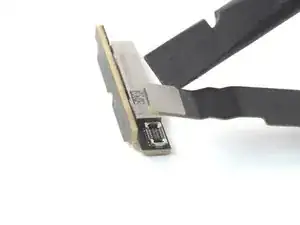

Отделите кабель mmWave-антенны от самой mmWave-антенны.

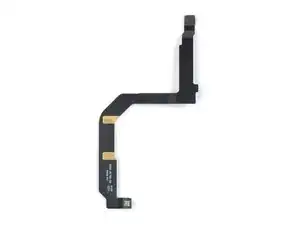

Теперь у вас остался только кабель mmWave-антенны.
