Отключение батареи

Дождитесь разряда батареи Pixel до уровня ниже 25% перед началом ремонта. Заряженная литий‑ионная батарея может загореться при повреждении.

Отключите все кабели и полностью выключите телефон.

Клей фиксирует периметр задней крышки к рамке.

При отделении клея не вставляйте инструмент более чем на 3 мм под заднюю крышку, чтобы не повредить внутренние компоненты.

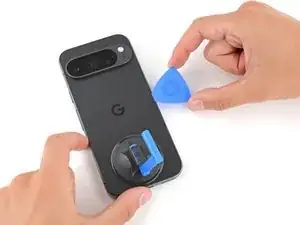

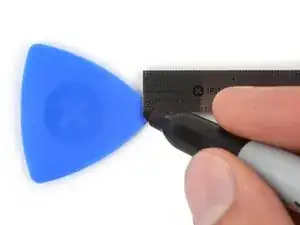

Отмерьте 3 мм от кончика и отметьте вашу медиатор‑лезвие перманентным маркером. Альтернативно можно приклеить монету к медиатору на расстоянии 3 мм от кончика.

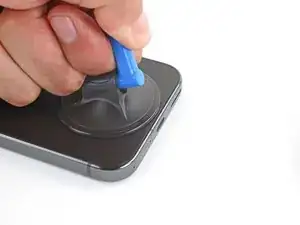

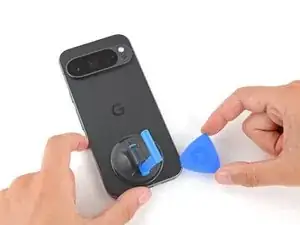

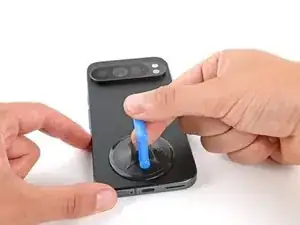

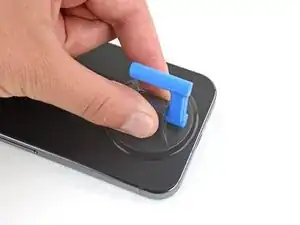

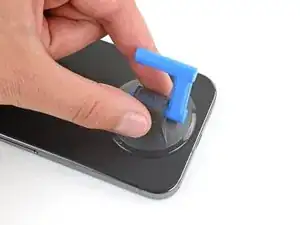

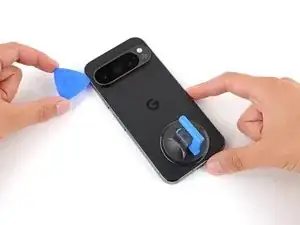

Поднимайте присоску сильной, ровной тягой, чтобы создать небольшой зазор под задней крышкой.

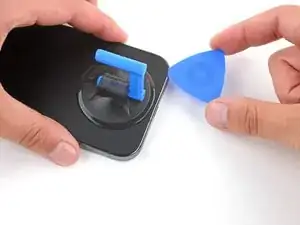

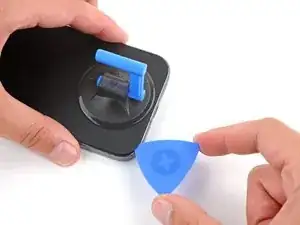

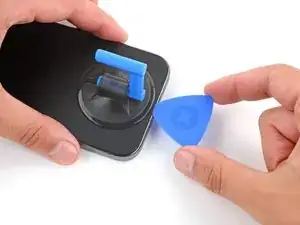

Вставьте кончик медиатора в зазор.

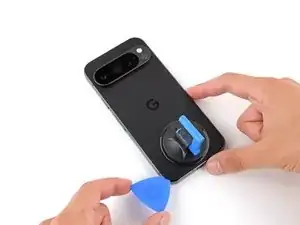

Проведите медиатором вдоль нижнего края, чтобы отделить фиксирующий его клей.

Помните: не вставляйте медиатор глубже чем на 3 мм.

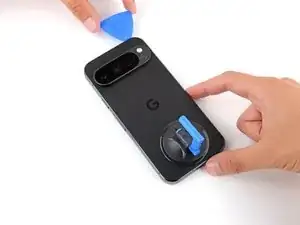

Проведите медиатором вверх по левому краю и вдоль верхнего края, чтобы отделить клей.

Проведите медиатором вниз по правому краю, чтобы отделить оставшийся клей.

Не пытайтесь полностью снять заднюю крышку — на правом краю она соединена шлейфом с телефоном.

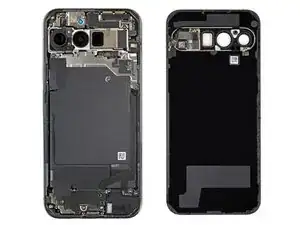

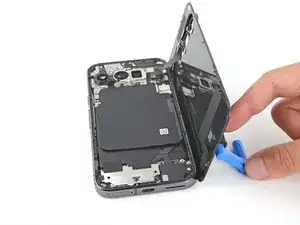

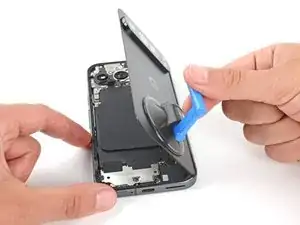

Используйте присоску, чтобы приподнять левый край задней крышки и откинуть её через правый край, как при открытии книжки.

Если возникают затруднения, проверьте периметр на предмет оставшегося клея и используйте медиатор, чтобы отделить его.

Подпереть заднюю крышку присоской, чтобы получить доступ к шлейфу возле верхнего правого угла.

В ходе ремонта отслеживайте каждый винт и убедитесь, что он возвращается именно на своё место.

Хотя в Pixel 9 Pro используются винты Torx Plus, стандартные биты Torx тоже подойдут. Прилагайте постоянное усилие вниз, чтобы избежать срыва шлица.

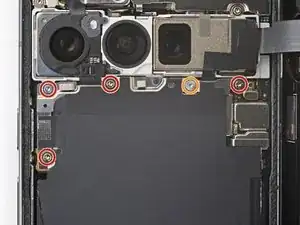

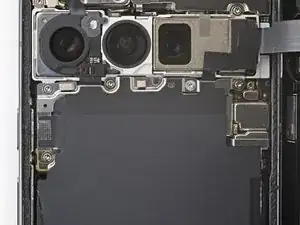

Используйте отвертку Torx Plus 3IP, чтобы удалить пять винтов, крепящих модуль беспроводной зарядки:

Четыре винта длиной 5,4 мм

Один винт длиной 1,5 мм

Этот винт немагнитный — возможно, его придётся удалить пинцетом.

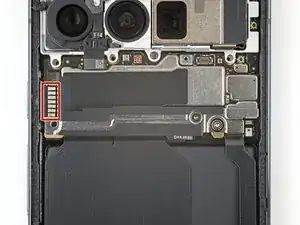

Будьте очень осторожны, чтобы не повредить пружинные контакты под верхним левым краем модуля беспроводной зарядки.

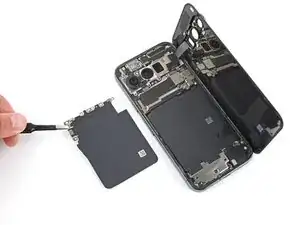

Используйте пинцет или пальцы, чтобы снять модуль беспроводной зарядки.

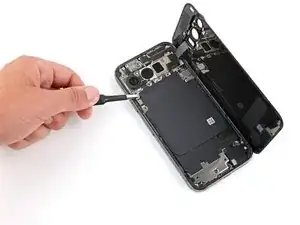

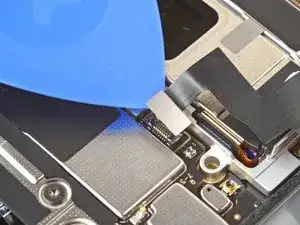

Вставьте кончик медиатора под левый край пресс‑коннектора задней крышки и подденьте прямо вверх, чтобы отключить его.

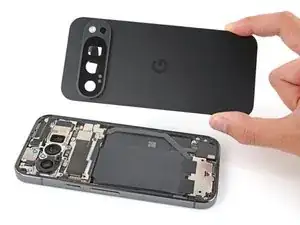

Снимите заднюю крышку.

При сборке следуйте этому руководству, чтобы нанести новый клей и установить заднюю крышку.

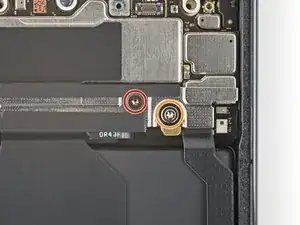

Используйте отвертку Torx Plus 3IP, чтобы снять два винта, фиксирующие крышку кабеля:

Один винт длиной 2,3 мм

Один винт длиной 5,4 мм

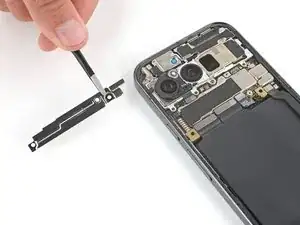

Используйте пинцет или пальцы, чтобы снять крышку кабеля.

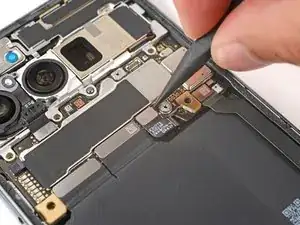

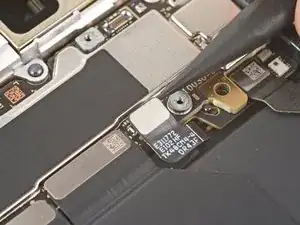

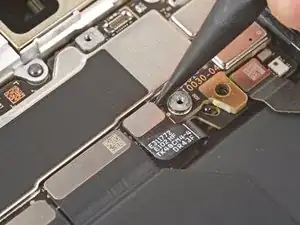

Вставьте наконечник лопатки под правый край пресс‑коннектора батареи и подденьте прямо вверх, чтобы отключить его.
