Замена фронтальной камеры Google Pixel 7a
Это руководство по ремонту подготовлено сотрудниками iFixit и не одобрено компанией Google. Узнайте больше о наших руководствах по ремонту здесь.
Следуйте этому руководству, чтобы удалить или заменить фронтальную селфи-камеру в вашем Google Pixel 7a.
Примечание: Модель Google Pixel 7a для Verizon (G0DZQ) имеет 5G mmWave антенну. Если у вас эта модель, некоторые фотографии в этом руководстве могут отличаться, но процедура та же.
Если ваша батарея вздута, примите соответствующие меры предосторожности.
Для завершения ремонта потребуется заменяющий клей.
Примечание: Любой ремонт может повлиять на водонепроницаемость телефона. Сохранение водозащиты после ремонта будет зависеть от того, насколько тщательно вы повторно нанесёте клей.
Шаг 1

Разрядите батарею ниже 25% перед началом этого ремонта. Заряженная литий‑ионная батарея представляет потенциальную опасность.
Отключите все кабели от телефона и полностью выключите его.
Шаг 2


Вставьте инструмент для извлечения SIM‑лотка, биту или выпрямлённую скрепку в отверстие лотка SIM‑карты.
Нажмите инструмент в отверстие, чтобы извлечь лоток SIM‑карты.
Удалите лоток SIM‑карты.
Шаг 3

Приложите нагретый iOpener к нижнему краю задней крышки на три минуты.
В качестве альтернативы можно использовать фен, тепловую пушку или нагревательную плиту для прогрева задней крышки.
Нагревайте телефон только до состояния, когда он едва горячий на ощупь. Чрезмерный нагрев может повредить экран, заднюю крышку или батарею.
Шаг 4


Следующие три шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы облегчить процедуру открытия. Если вы не используете Anti‑Clamp, пропустите три шага вниз для альтернативного метода.
Для полных инструкций по использованию Anti‑Clamp ознакомьтесь с этим руководством.
Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti‑Clamp.
Наденьте рычаги на нижний край телефона, разместив по одному присоске на задней крышке и на экране.
Сожмите присоски вместе, чтобы создать вакуум.
Шаг 5


Вытащите синюю ручку вперёд, чтобы зафиксировать рычаги.
Поверните ручку по часовой стрелке на один полный оборот (360 градусов) или до тех пор, пока присоски не начнут растягиваться.
По мере растягивания присосок следите, чтобы они оставались выровненными друг с другом. Если они соскальзывают, снимите Anti‑Clamp и наклейте ленту, чтобы присоски могли приклеиться.
Шаг 6

Хотя тепло iOpener обычно достаточно для отделения задней крышки, он может остыть во время установки Anti‑Clamp. При необходимости снова нагрейте заднюю крышку.
Поставьте под телефон предмет, чтобы он лежал ровно между рычагами Anti‑Clamp.
Подождите одну минуту или пока клей не начнёт отделяться и не образуется зазор вдоль нижнего края телефона.
Вставьте инструмент для открытия между задней крышкой и рамкой в образовавшийся зазор.
Если клей не отделяется, поверните ручку по часовой стрелке на ещё одну четверть оборота и подождите ещё минуту. При остывании задней крышки примените больше тепла с помощью фена или тепловой пушки.
Снимите присоски с телефона, потянув за их язычки, и отложите Anti‑Clamp в сторону.
Шаг 7


Если вы уже вставили инструмент для открытия с помощью Anti‑Clamp, пропустите этот шаг.
Прикрепите присоску к центру нижнего края задней крышки.
Ровно и сильно потяните присоску вверх, пока между задней крышкой и рамкой не появится зазор.
Вставьте кончик инструмента для открытия в образовавшийся зазор.
Снимите присоску.
Шаг 8

Задняя крышка закреплена клеем по периметру рамки и около камер. Используйте это изображение как ориентир при разрезании клея.
Шаг 9


Уголом направьте инструмент для открытия вверх так, чтобы его наконечник был направлен от рамки.
Далее все инструменты для открытия держите направленными вверх во время разрезания клея, пока задняя крышка не будет полностью снята.
Просуньте инструмент к нижнему левому углу задней крышки.
Оставьте этот инструмент на месте, чтобы клей не приклеился снова.
Шаг 10

Вставьте второй инструмент для открытия в нижний левый угол.
Проведите новым инструментом к нижнему правому углу задней крышки, чтобы отделить клей на нижнем крае.
Оставьте этот инструмент на месте, чтобы клей не приклеился снова.
Шаг 11

Приложите нагретый iOpener к правому краю задней крышки на две минуты.
В качестве альтернативы можно использовать фен, тепловую пушку или нагревательную плиту для прогрева задней крышки. Не перегревайте телефон.
Шаг 12


Не вставляйте лопаточку глубже 5 мм вдоль правого края, чтобы не повредить катушку беспроводной зарядки.
Для визуальной ориентации можно отмерить 5 мм от острия и отметить лопаточку перманентным маркером.
Вставьте третью монтажную лопаточку в нижний правый угол задней крышки.
Проведите лопаточкой вверх по правому краю задней крышки, чтобы отделить клей. Остановитесь, когда дойдёте до планки камеры.
Оставьте лопаточку на месте, чтобы клей не склеился снова.
Шаг 13

Приложите нагретый iOpener к левому краю задней крышки на две минуты.
В качестве альтернативы можно использовать фен, термофен или нагревательную пластину для подогрева задней крышки. Не перегревайте телефон.
Шаг 14


Не вставляйте лопаточку глубже 3 мм вдоль левого края, чтобы не повредить катушку беспроводной зарядки и пенную подкладку задней крышки.
Для визуальной ориентации можно отмерить 3 мм от острия и отметить лопаточку перманентным маркером.
Вставьте четвёртую монтажную лопаточку в нижний левый угол задней крышки.
Проведите лопаточкой вверх по левому краю задней крышки, чтобы отделить клей. Остановитесь, когда дойдёте до планки камеры.
Оставьте лопаточку на месте, чтобы клей не склеился снова.
Шаг 15

Приложите нагретый iOpener к верхнему краю задней крышки на две минуты.
В качестве альтернативы можно использовать фен, термофен или нагревательную пластину для подогрева задней крышки. Не перегревайте телефон.
Шаг 16


По корпусу антенны проходит толстая полоска клея.
Вставьте пятую монтажную лопаточку в верхний левый угол задней крышки на глубину от 8 мм до 10 мм (0,3–0,4 дюйма), или примерно чуть больше половины расстояния от острия лопаточки до логотипа iFixit.
Если лопаточку не удаётся вставить, начните с маленького зазора рядом с планкой камеры, оставленного предыдущей лопаточкой.
Проведите лопаточкой на половину ширины верхнего края, чтобы отделить клей крепления антенны. Остановитесь на середине верхнего края.
Шаг 17


Выньте лопаточку на глубину 3 мм.
Проведите лопаточкой в правый верхний угол, чтобы перерезать оставшийся клей по верхнему краю.
Не вставляйте лопаточку глубже 3 мм, чтобы не повредить графитовую ленту корпуса антенны.
Шаг 18


Помните, что лопаточки нужно наклонять вверх и от рамки в этом шаге.
Поверните лопаточку с верхнего края так, чтобы её плоская кромка оказалась под задней крышкой.
Поверните лопаточки по обе стороны от планки камеры так, чтобы их плоские кромки оказались под планкой камеры.
Шаг 19


Под планкой камеры проходит длинная полоска клея, закрепляющая заднюю крышку.
Используйте монтажные лопаточки под планкой камеры, чтобы отжать верхний край задней крышки от рамки.
Поддёргивайте взад-вперёд, пока планка камеры не ослабнет.
Осторожно, не сгибайте заднюю крышку. Поднимайте только настолько, чтобы ослабить клей рядом с планкой камеры. Если клей очень крепкий, прокрутите заднюю крышку из стороны в сторону, чтобы дополнительно ослабить клей.
Шаг 20


Проведите монтажные лопаточки от планки камеры вниз по длинным кромкам задней крышки, чтобы отделить клей, который мог снова склеиться.
Шаг 21

Снимите заднюю крышку.
При сборке:
Сейчас хорошее время проверить телефон перед окончательной герметизацией. Включите его и убедитесь, что он работает. Затем выключите перед продолжением сборки.
Следуйте этому руководству для нанесения нового клея и установки задней крышки.
Шаг 22

Приложите нагретый iOpener к вспышке на одну минуту, чтобы смягчить клей, крепящий её к крышке платы.
В качестве альтернативы можно использовать фен или термофен для подогрева вспышки.
Нагревайте вспышку только до тёплого состояния. Батарея и окружающие компоненты чувствительны к теплу.
Шаг 23

Будьте осторожны, чтобы не соскользнуть и не порвать кабель вспышки — он очень хрупкий.
Просуньте лопаточку под правый край вспышки, чтобы отделить клей, крепящий её к крышке.
Шаг 24


Если медная лента оторвалась вместе со вспышкой, удалите остатки чёрной поролоновой подложки с крышки платы с помощью пинцета или пальцев.
Шаг 25


Будьте осторожны, чтобы не повредить аккумулятор инструментом на этом шаге.
Приложите разогретый iOpener к нижней стороне вспышки на одну минуту.
Держите шейку кабеля вспышки неподвижно и используйте пинцет, чтобы отлепить и снять медную ленту с блока вспышки.
Если медная лента осталась на крышке платы и у вас есть замена, снимите старую ленту сейчас.
Шаг 26

Хотя в Pixel 7a используются винты Torx Plus, стандартные отвертки Torx могут по-прежнему подойти. Если в вашем наборе были стандартные биты Torx, используйте бит T2 для удаления винтов 1IP Torx Plus и бит T3 Torx для удаления винтов 3IP Torx Plus. Обязательно постоянно прикладывайте усилие вниз, чтобы избежать сорванной шлицевой части.
Используйте отвертку 3IP Torx Plus, чтобы удалить тринадцать винтов 4.3 мм, крепящих крышку платы.
Используйте отвертку 1IP Torx Plus, чтобы удалить винт 1.5 мм, фиксирующий правый край крышки.
Шаг 27

Вставьте медиатор для вскрытия между нижним правым углом крышки платы и рамкой.
Подденьте, чтобы освободить защёлку, фиксирующую крышку.
Шаг 28


Медленно приподнимите верхний край крышки платы и проденьте блок вспышки через вырез.
При сборке проденьте вспышку через её вырез при опускании платы на место.
Шаг 29

Снимите узел беспроводной зарядки.
Шаг 30


Используйте отвертку 1IP Torx Plus, чтобы удалить винт 1.5 мм, фиксирующий крышку разъёма.
Используйте пинцет или пальцы, чтобы снять крышку.
При сборке поместите верхний левый угол крышки под крючок на плате перед установкой винта.
Шаг 31

Модель Verizon (G0DZQ) Google Pixel 7a имеет дополнительный кабель и разъём для 5G mmWave-антенны. Если не указано иное, дальнейшая процедура в руководстве одинакова для обоих типов телефона.
Шаг 32

Вставьте плоский конец лопатки под верхний край нажимного разъёма аккумулятора.
Подденьте прямо вверх, чтобы отсоединить нажимной разъём аккумулятора.
Чтобы снова подключить нажимной разъём, выровняйте его над гнездом и аккуратно нажмите с одной стороны до щелчка, затем нажмите с другой стороны. Для выравнивания разъёма может потребоваться несколько попыток.
Шаг 33

Используйте отвертку 3IP Torx Plus, чтобы удалить винт 4.3 мм, крепящий динамик разговорного канала к рамке.
Шаг 34


Поднимите нижний край динамика разговорного канала вверх.
Потяните динамик в сторону нижней части телефона, чтобы освободить красную прокладку из выреза в рамке.
Снимите динамик.
Шаг 35

Используйте отвертку 3IP Torx Plus, чтобы удалить два винта 4.3 мм, фиксирующие корпус антенны к рамке.
При сборке прижимайте корпус вниз, пока закручиваете винты.
Шаг 36

Вставьте медиатор для вскрытия между верхним левым углом корпуса антенны и рамкой.
Подденьте, чтобы освободить защёлки, фиксирующие корпус.
При сборке отведите графитовую пленку в сторону перед установкой корпуса.
Шаг 37


Поднимите нижнюю ножку корпуса антенны и вытяните верхний край из рамки.
Снимите корпус.
Шаг 38

Модели Verizon: подденьте остриём лопатки и отсоедините нажимной разъём 5G mmWave.
Шаг 39

Приложите разогретый iOpener к фронтальной камере на одну минуту, чтобы размягчить клей медной ленты.
В качестве альтернативы можно использовать фен или термофен, чтобы размягчить клей. Нагревайте ленту только до тёплого состояния на ощупь.
Шаг 40


Будьте осторожны, чтобы не прикасаться к объективам тыльной камеры.
Вставьте наконечник медиатора под медную ленту фронтальной камеры.
Медленно отлепите ленту от платы.
Если лента кажется приклеенной, используйте острый инструмент, например изогнутый пинцет, чтобы поддеть край ленты, пока не получится вставить медиатор под неё.
Шаг 41


Будьте осторожны, не прикасайтесь инструментом к линзе фронтальной камеры.
Вставьте кончик открытки для вскрытия между правым краем кабеля фронтальной камеры и рамкой.
Если открытка не может подскользить под кабель, слегка разогрейте кабель феном или тепловым пистолетом, чтобы смягчить клей под ним.
Просуньте открытку под кабель, чтобы отделить клей, закрепляющий его на рамке.
Шаг 42

Будьте осторожны, не прикасайтесь к объективам задней камеры.
Используйте острый наконечник лопатки или ноготь, чтобы приподнять и отсоединить защёлкивающийся разъём прямо над аккумулятором.
Этот разъём отвечает за кнопку питания, кнопки громкости, вспышку и верхний микрофон.
Шаг 43


Вставьте открытку для вскрытия между верхним правым краем платы и рамкой.
Подденьте, чтобы освободить плату из её посадочного места.
Вставьте открытку в щель рядом с белым антенным кабелем и подденьте верхний левый край платы.
Шаг 44


Плата логики хрупкая. Будьте осторожны, не гните её при освобождении нижнего края из рамки.
Поднимите верхний край платы от рамки.
Потяните верхний край платы вправо от рамки так, чтобы вырезы платы перелезли через вибромотор и выступы в рамке.
При вытягивании направляйте порт зарядки из его посадочного места в рамке.
Не снимайте плату полностью — она всё ещё соединена с рамкой кабелем экрана.
При сборке нажмите плату к нижней части рамки и прижмите порт зарядки вниз, пока нижний край не сядет заподлицо с выступом в рамке.
Убедитесь, что вспышка, фронтальная камера и защёлкивающийся разъём не оказались зажатые под рамкой.
Шаг 45


Плата логики может сместиться в этот момент. Держите её неподвижно, но избегайте захвата за объективы камер или разъёмы.
Прикрепите присоску к левой стороне экрана ручкой вниз.
Установите телефон в вертикальное положение.
Если у вас нет присоски, подпереть телефон можно о прочный предмет, например тяжёлую коробку или толстую книгу.
Наклоните плату вниз и уложите её на ровную поверхность. При необходимости отведите кабели в сторону.
Будьте осторожны, не прикасайтесь к тепловым прокладкам на нижней стороне платы.
Шаг 46


Используйте отвёртку Torx Plus 3IP, чтобы выкрутить 2 мм винт, который фиксирует крышку разъёма экрана.
Снимите крышку.
При сборке зацепите нижний край крышки в её паз на плате перед установкой винта.
Шаг 47

Используйте плоский конец лопатки, чтобы приподнять и отсоединить защёлкивающийся разъём экрана.
Напряжение в этом кабеле делает его трудным для повторного подключения. При необходимости зафиксируйте шейку кабеля пинцетом и выровняйте её над гнездом перед тем, как прижать для закрепления.
Шаг 48

Снимите плату логики с рамки.
Шаг 49


Если резиновая уплотнительная прокладка переднего датчика осталась на рамке или сместилась, снимите её и отложите в сторону.
При сборке поместите прокладку над передним датчиком на плате, меньшим вырезом вверх.
Избегайте прикосновений к датчику пальцами или инструментом.
Шаг 50

При сборке:
Если вы используете прежнюю плату и тепловая прокладка повреждена, удалите старую прокладку, очистите поверхность и установите новую.
Если у вас новая плата и на ней нет предустановленной тепловой прокладки, установите новую прокладку сейчас.
Шаг 51

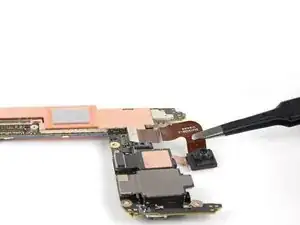

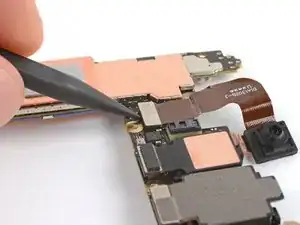

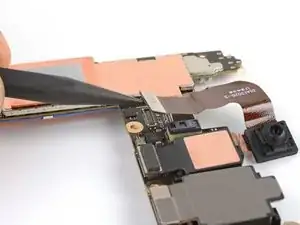

Используйте острый наконечник лопатки или ноготь, чтобы приподнять и отсоединить защёлкивающийся разъём фронтальной камеры.
Шаг 52

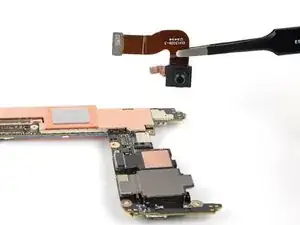

Снимите фронтальную камеру.
Заключение
Для обратной сборки выполните эти действия в обратном порядке.
Для запуска теста диагностики встроенным инструментом Pixel Diagnostic нажмите здесь.
Сдайте электронные отходы в пункт, сертифицированный по стандартам R2 или e-Stewards.
Ремонт прошёл неудачно? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Answers.
Перевод руководства с ifixit.com
