Замена антенны 5G mmWave в Google Pixel 7 Pro

Разрядите аккумулятор ниже 25% перед началом ремонта. Заряженный аккумулятор может загореться при повреждении.

Полностью выключите телефон и отключите все кабели.

Экран Google Pixel 7 Pro закреплён пластиковыми защёлками и клеем. Обратите внимание на следующее:

Шов экрана: этот шов отделяет экран от остальной части телефона. Не поддевать в этом шве.

Шов рамки: здесь пластиковая рамка, предназначенная для защиты экрана, соединяется с корпусом. Она держится на пластиковых защёлках. Именно здесь следует поддевать.

Во время снятия убедитесь, что вставляете монтажные лопатки в правильное место, чтобы не отделить экран от его защитной рамки.

В процессе снятия вставляйте лопатку не глубже примерно 3.5 мм, чтобы не повредить внутренние компоненты и не мешать пластиковым защёлкам.

По периметру экрана расположено несколько пластиковых защёлок. Если при удалении лопатка упирается, значит, вы вставили её слишком глубоко под экран.

Следующие три шага демонстрируют Anti-Clamp — инструмент, который мы разработали, чтобы облегчить процедуру открытия. Если вы не используете Anti-Clamp, пропустите три шага вниз для альтернативного метода.

Полные инструкции по использованию Anti-Clamp можно найти в этом руководстве: check out this guide.

Если экран треснул, наклейте на него слой прозрачной упаковочной ленты, чтобы присоска лучше держалась.

Оттяните синюю рукоятку назад, чтобы разблокировать рычаги Anti-Clamp.

Наденьте рычаги на левый или правый край телефона.

Расположите присоски ближе к нижнему краю телефона — одну спереди, одну сзади.

Сожмите присоски вместе, чтобы создать вакуум.

Если поверхность телефона слишком скользкая и Anti-Clamp плохо держится, можно использовать ленту для создания более цепкой поверхности.

Потяните синюю рукоятку вперёд, чтобы зафиксировать рычаги.

Поверните рукоятку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут натягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают смещаться, немного ослабьте присоски и выровняйте рычаги.

Нагрейте iOpener и протяните его через рычаги Anti-Clamp.

Также можно использовать фен или тепловую пушку — но чрезмерное нагревание может повредить дисплей и/или внутренний аккумулятор, поэтому действуйте осторожно.

Сложите iOpener так, чтобы он лежал на нижнем крае телефона.

Подождите одну минуту, чтобы клей успел ослабнуть и появился зазор для поддевания.

Вставьте монтажную лопатку под рамку экрана, когда Anti-Clamp создаст достаточно большой зазор.

Если Anti-Clamp не создал достаточного зазора, примените дополнительное нагревание и поверните рукоятку по часовой стрелке на полоборота.

Не проворачивайте более чем на полоборота за раз и подождите одну минуту между поворотами. Дайте Anti-Clamp и времени сделать свою работу.

Пропустите следующие два шага.

Приложите нагретый iOpener к экрану, чтобы ослабить клей под ним. Держите iOpener не менее 3 минут.

Можно также использовать фен, тепловую пушку или горячую пластину, но будьте осторожны, чтобы не перегреть устройство. Край должен быть слегка слишком горячим для касания.

Когда экран прогреется, прикрепите присоску к нижнему краю экрана.

Если дисплей сильно треснул, наклейка прозрачной упаковочной ленты может позволить присоске держаться. В качестве альтернативы можно использовать очень сильную ленту вместо присоски. В крайнем случае присоску можно приклеить к разбитому экрану суперклеем.

Поднимите экран вместе с его защитной рамкой с помощью присоски, чтобы создать небольшой зазор между экраном и корпусом телефона.

В зависимости от возраста телефона это может быть трудно. Если возникают проблемы, еще раз нагрейте нижний край и попробуйте снова.

Вставьте монтажную лопатку в зазор.

Чтобы не повредить телефон, не вставляйте лопатку глубже примерно 2.5 мм при отделении клея экрана. Обратите внимание на следующие зоны:

Кабель экрана расположен чуть ниже середины левого края телефона. Будьте очень осторожны, чтобы не порвать кабель.

Вокруг периметра телефона много пружинных контактов. Будьте особенно осторожны в этих зонах, чтобы не согнуть контакты.

Просуньте медиатор для вскрытия в нижний правый угол экрана и сдвиньте его, чтобы разрезать клей.

Оставьте медиатор на месте, чтобы клей не склеился снова.

Вставьте второй медиатор по нижнему краю и сдвиньте его в нижний левый угол экрана, чтобы разрезать клей.

Оставьте медиатор на месте, чтобы клей не склеился снова.

В нижнем левом углу находится пластиковый фиксатор, который будет мешать медиатору. Используйте только кончик медиатора (~1 мм), чтобы обойти его.

Вставьте третий медиатор под нижний левый угол экрана.

Сдвиньте медиатор вд along left edge of the screen to slice the adhesive and to release the plastic clips.

Оставьте медиатор в верхнем левом углу, чтобы клей не склеился снова.

Если клей становится трудно разрезать, скорее всего он остыл. Используйте iOpener или фен на 1–2 минуты, чтобы разогреть его.

При резке рядом с фронтальной камерой вставляйте только кончик медиатора (~2.5 мм), чтобы не повредить и не размазать камеру.

Вставьте четвёртый медиатор в верхний левый угол экрана.

Сдвиньте медиатор по верхнему краю телефона, чтобы разрезать клей.

Оставьте медиатор в верхнем правом углу, чтобы клей не склеился снова.

Вставьте пятый медиатор и сдвиньте его вдоль правого края телефона, чтобы разрезать оставшийся клей и отщёлкнуть правые пластиковые фиксаторы.

Не пытайтесь пока полностью снять дисплей — экран всё ещё соединён с узлом телефона гибким кабелем.

Поднимите правый край экрана вверх и влево, как при открывании книги.

Не перекручивайте экран и не отодвигайте его слишком далеко от рамки, чтобы не натянуть и не повредить гибкий кабель.

Разместите экран вниз лицевой стороной и параллельно рамке.

Кронштейн кабеля дисплея установлен плотно и требует некоторого усилия для снятия.

Вставьте один зажим пинцета в отверстие в верхней части кронштейна кабеля дисплея.

Нажмите кронштейн внутрь и подденьте его, чтобы освободить.

Используйте пинцет, чтобы снять кронштейн кабеля дисплея, вытащив его из-под средней рамки в направлении камеры.

Используйте лопатку, чтобы отключить гибкий кабель дисплея, поддев разъём и приподняв его прямо вверх из гнезда.

Чтобы повторно подключить такие нажимные разъёмы, аккуратно совместите и нажмите одну сторону до щелчка, затем повторите с другой стороной. Не нажимайте посередине. При неправильном совмещении штыри могут согнуться, что приведёт к необратимому повреждению.

Задняя часть экрана Pixel очень хрупкая. Даже небольшая царапина или вмятина могут повредить экран.

Чтобы не повредить экран или заменяемый дисплей:

При обращении с экраном держите его за края.

При размещении экрана на рабочей поверхности следите, чтобы ничего не касалось задней части экрана. Рассмотрите возможность поместить его на мягкую безворсовую ткань.

Отделите экран от сборки телефона.

При сборке:

Проверьте, что все винты затянуты и нет свободных деталей.

Подключите экран и проверьте телефон, чтобы убедиться, что он работает. Выключите питание и продолжите сборку.

Нанесите новый клей там, где это необходимо, после очистки соответствующих участков изопропиловым спиртом (>90%).

Следуйте этому руководству, если вы используете клей, вырезанный по индивидуальным размерам для вашего устройства.

Следуйте этому руководству, если вы используете заранее вырезанную клейкую карту.

Во время загрузки после сборки экран пройдёт процедуру калибровки. Не касайтесь экрана в этот процесс, так как это может привести к неправильной калибровке сенсора и появлению проблем с сенсорным вводом.

Используйте пинцет, чтобы аккуратно отслоить графитовую фольгу от батареи и средней рамки.

Осторожно: не прокалывайте и не сгибайте батарею инструментом — проколотая или согнутая батарея может протечь опасными химикатами или загореться.

Если фольгу трудно отслоить, вы можете приложить нагретый iOpener к задней части устройства на две минуты, чтобы ослабить клей.

Используйте отвёртку Torx T3, чтобы выкрутить два винта длиной 5.1 мм, фиксирующие кронштейн портовой платы.

Используйте пинцет, чтобы снять кронштейн порта зарядки.

Используйте отвертку Torx T3, чтобы выкрутить шесть винтов длиной 5.1 мм, крепящих среднюю рамку.

Используйте пинцет, чтобы снять среднюю рамку.

При сборке проверьте состояние теплопрокладки. Если она повреждена, удалите прокладку, очистите участок спиртом высокой концентрации (более 90%) и микрофиброй или безворсовой тканью, и установите новую теплопрокладку.

Используйте лопатку, чтобы отключить кабель аккумулятора, поддевая разъём прямо вверх из его гнезда.

Следующие семь шагов показывают, как снять антенну mmWave.

Используйте отвертку Torx T3, чтобы выкрутить винт длиной 5.1 мм, крепящий кронштейн антенны mmWave.

Используйте пинцет, чтобы снять кронштейн антенны mmWave.

Используйте лопатку, чтобы отключить кабель антенны mmWave, поддевая разъём прямо вверх из его гнезда.

Кабель антенны mmWave закреплён лёгким клеем.

Просуньте медиатор для вскрытия под кабель антенны mmWave, начиная с его нижнего конца.

Используйте медиатор, чтобы отделить кабель антенны mmWave от платы.

Повторите предыдущую операцию и используйте медиатор, чтобы отделить горизонтальную часть кабеля антенны mmWave от платы.

Используйте пинцет, чтобы поднять антенну mmWave вместе с кабелем и вынуть её из посадочного места.

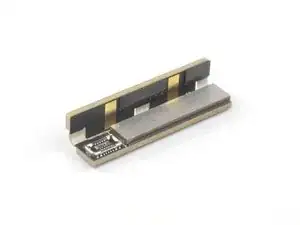

Удалите блок антенны mmWave.

При сборке проверьте состояние теплопрокладки. Если она повреждена, удалите прокладку, очистите участок спиртом высокой концентрации (более 90%) и микрофиброй или безворсовой тканью, и установите новую теплопрокладку.

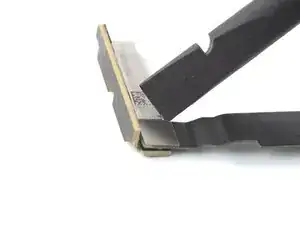

Используйте лопатку, чтобы отключить кабель антенны mmWave, поддевая разъём прямо вверх из его гнезда.

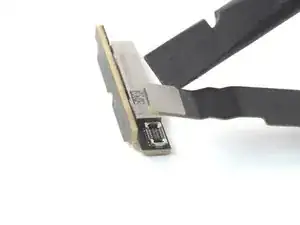

Отделите кабель антенны mmWave от самой антенны mmWave.

У вас остаётся только антенна mmWave.
