Замена верхней 5G mmWave антенны Motorola Edge 5G UW (2022)

Полностью выключите телефон перед началом работы.

Разогрейте iOpener и приложите его к левой кромке задней крышки в течение двух минут.

Можно также использовать фен, тепловую пушку или плитку для нагрева, но будьте осторожны, чтобы не перегреть телефон — задняя крышка и внутренний аккумулятор чувствительны к теплу.

Приложите присоску к задней части телефона как можно ближе к нижнему левому углу.

Рывком поднимите присоску с сильной, равномерной силой, чтобы создать зазор между задней крышкой и средней рамой по левой кромке.

В зависимости от возраста телефона это может быть сложно. Если возникают трудности, дополнительно подогрейте кромку и попробуйте снова.

Вставьте лезвие для вскрытия в образовавшийся зазор.

Проведите лезвием вдоль левой кромки телефона, чтобы разрезать клей, фиксирующий заднюю крышку к рамке.

Оставьте лезвие вставленным в верхнем левом углу, чтобы клей не склеился снова.

Приложите разогретый iOpener к верхней кромке задней крышки на две минуты.

Поверните лезвие вокруг верхнего левого угла, чтобы разрезать клей.

Проведите лезвием вдоль верхней кромки, чтобы разрезать клей.

Оставьте лезвие вставленным в верхнем правом углу, чтобы клей не склеился снова.

Приложите разогретый iOpener к правой кромке задней крышки на две минуты.

Поверните лезвие вокруг верхнего правого угла, чтобы разрезать клей.

Проведите лезвием вдоль правой кромки, чтобы разрезать клей.

Оставьте лезвие вставленным в нижнем правом углу, чтобы клей не склеился снова.

Приложите разогретый iOpener к нижней кромке задней крышки на две минуты.

Поверните лезвие вокруг нижнего правого угла, чтобы разрезать клей.

Проведите лезвием вдоль нижней кромки, чтобы разрезать клей.

Справа от камер находится значительное количество клея, который фиксирует заднюю крышку к крышке материнской платы.

Приложите разогретый iOpener справа от камер на две минуты.

Вставьте лезвие между задней крышкой и крышкой материнской платы на верхней правой кромке.

Осторожно потяните заднюю крышку вверх, одновременно перемещая лезвие взад‑вперёд вдоль правой стороны камер, чтобы разрезать клей.

В этот момент задняя крышка должна отделиться от телефона.

Поднимите заднюю крышку с телефона и снимите её.

Если задняя крышка всё ещё прилипла к средней рамке, проведите лезвием по кромкам телефона, пока крышка полностью не отделится.

При сборке:

Это хорошая точка для проверки работоспособности телефона перед окончательным запечатыванием. Используйте это руководство для запуска аппаратного теста. Обязательно полностью выключите телефон перед продолжением работ.

Следуйте этому руководству для замены клея задней крышки.

Используйте крестовую отвёртку, чтобы выкрутить 13 винтов длиной 4 мм, фиксирующих крышку материнской платы.

Вставьте лопатку между крышкой материнской платы и средней рамой на верхней правой кромке телефона.

Подденьте лопаткой, чтобы освободить защёлки, фиксирующие крышку материнской платы.

При сборке нажмите по периметру крышки материнской платы, чтобы защёлки вошли на место.

Аккуратно приподнимите крышку платы и отведите её от телефона, затем снимите.

Не тяните быстро или резко — теплоотвод очень слабо фиксирует крышку платы на аккумуляторе.

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить нажимной разъём аккумулятора.

Для повторного подсоединения нажимных разъёмов типа этого аккуратно совместите и надавите на одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте по центру. При несоосности контактов штыри могут погнуться и получить необратимое повреждение.

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить нажимной разъём дисплея.

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить нажимной разъём 5G mmWave-антенны.

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить нажимной разъём соединительного кабеля от платы.

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить нажимной разъём кабеля кнопочной сборки.

Будьте осторожны, чтобы не проколоть аккумулятор пинцетом — проколотый аккумулятор может протечь опасными химикатами или загореться.

Захватите пинцетом верх и низ коаксиального разъёма синей антенны как можно ближе к головке разъёма.

Поднимайте строго вверх, чтобы отсоединить кабель.

Отключайте кабель осторожно — очень легко вырвать гнездо с платы.

При сборке убедитесь, что кабель возвращён в его зажим на плате.

Для повторного подсоединения коаксиальных разъёмов типа этого зафиксируйте разъёмы и аккуратно вдавите их прямо вниз пальцем или заострённым концом лопатки.

Используйте тот же метод, что и для предыдущего антенного кабеля, чтобы отключить белый и чёрный антенные кабели.

При сборке убедитесь, что кабели возвращены в их зажимы на плате.

Используйте заострённый конец лопатки, чтобы отогнуть кабель 5G mmWave-антенны в сторону и получить доступ к винту, фиксирующему плату.

Отверткой Phillips отвинтите 3 мм винт, фиксирующий плату.

Вставьте заострённый конец лопатки между средним каркасом и платой в отверстии рядом с коаксиальными разъёмами.

Аккуратно подденьте лопаткой, чтобы освободить плату от каркаса.

Извлеките плату из телефона.

При сборке убедитесь, что все кабели, подключаемые к плате (соединительный, аккумулятор, антенны, дисплей и кнопочная сборка), отведены в сторону, чтобы они не застряли под платой при её вставке.

Удалите старую термопасту с каркаса и платы с помощью изопропилового спирта и микрофибровой ткани. Нанесите новую термопасту перед сборкой.

Капните несколько капель высококонцентрированного (90% или выше) изопропилового спирта под 5G mmWave-антенну.

Подождите одну минуту, чтобы спирт пропитал клей.

Вставьте заострённый конец лопатки под 5G mmWave-антенну со стороны, ближайшей к центру телефона.

Подденьте лопаткой, чтобы отделить антенну.

Для отделения антенны может потребоваться значительная сила. Если антенна не отходит, капните ещё несколько капель изопропилового спирта и попробуйте снова.

Снимите антенну.

При сборке удалите старый клей с кронштейна и рамы, затем нанесите новый клей.

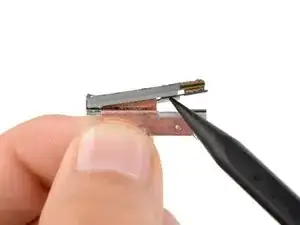

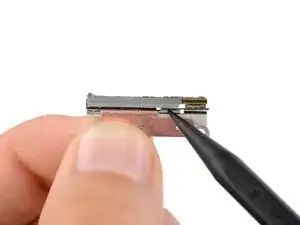

Вставьте заострённый конец лопатки между антенной и её медной оболочкой.

Подденьте лопаткой, чтобы освободить антенну.

Это может потребовать значительной силы, так как антенна крепится прочным клеем. Если возникают трудности, капните несколько капель высококонцентрированного изопропилового спирта под антенну и попробуйте снова.

Удалите антенну пальцами или пинцетом из оболочки.

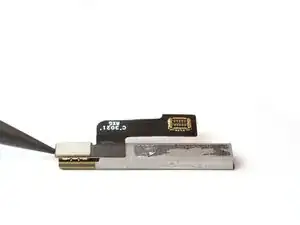

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить кабель антенны.

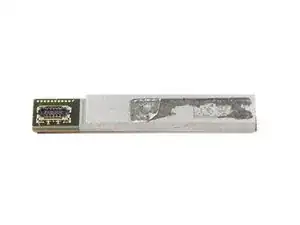

У вас теперь осталась антенна 5G мм-волнового диапазона.
