Замена ультраширокоугольной камеры Motorola Edge 5G UW (2022)

Полностью выключите телефон перед началом работ.

Разогрейте iOpener и приложите его к левой кромке задней крышки на две минуты.

Можно также использовать фен, тепловую пушку или плиту для нагрева, но будьте осторожны, чтобы не перегреть телефон — задняя крышка и внутренний аккумулятор чувствительны к нагреву.

Прикрепите присоску к задней части телефона как можно ближе к нижнему левому углу.

Сильной, равномерной тянущей силой оттяните присоску вверх, чтобы создать зазор между задней крышкой и средним каркасом по левой кромке.

В зависимости от возраста телефона это может быть сложно. Если возникают трудности, дополнительно разогрейте кромку и попробуйте снова.

Вставьте плоскую лопатку в образовавшийся зазор.

Проведите лопаткой вдоль левой кромки телефона, чтобы разрезать клей, скрепляющий заднюю крышку с рамой.

Оставьте лопатку вставленной в верхнем левом углу, чтобы клей не слипся снова.

Приложите разогретый iOpener к верхней кромке задней крышки на две минуты.

Поверните лопатку вокруг верхнего левого угла, чтобы разрезать клей.

Проведите лопаткой вдоль верхней кромки, чтобы разрезать клей.

Оставьте лопатку вставленной в верхнем правом углу, чтобы клей не слипся снова.

Приложите разогретый iOpener к правой кромке задней крышки на две минуты.

Поверните лопатку вокруг верхнего правого угла, чтобы разрезать клей.

Проведите лопаткой вдоль правой кромки, чтобы разрезать клей.

Оставьте лопатку вставленной в нижнем правом углу, чтобы клей не слипся снова.

Приложите разогретый iOpener к нижней кромке задней крышки на две минуты.

Поверните лопатку вокруг нижнего правого угла, чтобы разрезать клей.

Проведите лопаткой вдоль нижней кромки, чтобы разрезать клей.

Справа от камер находится значительное количество клея, который скрепляет заднюю крышку с крышкой материнской платы.

Приложите разогретый iOpener справа от камер на две минуты.

Вставьте плоскую лопатку между задней крышкой и крышкой материнской платы на верхней правой кромке.

Осторожно потяните заднюю крышку вверх, одновременно проводя лопаткой взад-вперёд вдоль правой стороны камер, чтобы разрезать клей.

Задняя крышка должна отойти от телефона на этом этапе.

Поднимите заднюю крышку с телефона и снимите её.

Если задняя крышка всё ещё приклеена к среднему каркасу, проведите лопаткой по краям телефона, пока крышка полностью не отделится.

Во время обратной сборки:

На этом этапе удобно протестировать работоспособность телефона перед окончательной герметизацией. Используйте это руководство для запуска аппаратного теста. Обязательно полностью выключите телефон перед продолжением работ.

Следуйте этому руководству для замены клея задней крышки.

Отвинтите крестовой отвёрткой 13 винтов длиной 4 мм, фиксирующих крышку материнской платы.

Вставьте лопаточку между крышкой материнской платы и средним каркасом на верхней правой кромке телефона.

Подденьте лопаточкой, чтобы освободить защёлки, удерживающие крышку материнской платы.

При сборке нажмите по периметру крышки материнской платы, чтобы защёлки встали на место.

Осторожно подтяните крышку платы вверх и от корпуса телефона и снимите её.

Не тяните быстро или резко, поскольку тепловой рассредитель очень слабо фиксирует крышку платы к аккумулятору.

Используйте заострённый конец лопатки, чтобы поддеть и отключить нажимной разъём аккумулятора.

Для повторного присоединения нажимных разъёмов подобного типа аккуратно выровняйте и нажмите с одной стороны до щелчка, затем повторите с другой стороны. Не нажимайте посредине. При неправильном выравнивании контакты могут погнуться, что приведёт к необратимому повреждению.

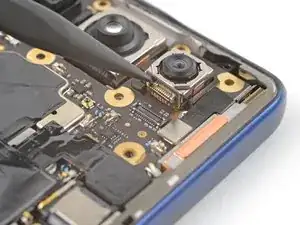

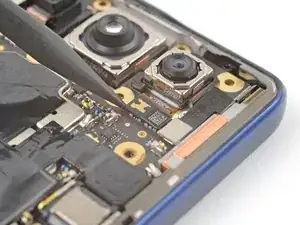

Используйте заострённый конец лопатки, чтобы поддеть и отключить нажимной разъём сверхширокоугольной камеры.

Сверхширокоугольная камера не закреплена клеем к плате. Будьте осторожны при отключении нажимного разъёма, так как камера может выпрыгнуть.

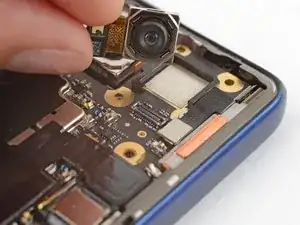

Снимите камеру пальцами или с помощью пинцета.
