Замена нижней 5G mmWave антенны Motorola Edge 5G UW (2022)

Полностью выключите телефон перед началом работ.

Разогрейте iOpener и приложите его к левой кромке задней крышки на две минуты.

Можно также использовать фен, термофен или горячую плиту, но будьте осторожны, чтобы не перегреть телефон — задняя крышка и внутренний аккумулятор чувствительны к нагреву.

Прикрепите присоску к задней части телефона как можно ближе к нижнему левому углу.

Рывком тяните присоску вверх сильной, равномерной силой, чтобы создать зазор между задней крышкой и каркасом слева.

В зависимости от возраста телефона это может быть трудно. Если возникают затруднения, дополнительно нагрейте кромку и попробуйте снова.

Вставьте лопатку для вскрытия в образовавшийся зазор.

Проведите лопаткой вдоль левого края телефона, чтобы разрезать клей, фиксирующий заднюю крышку к рамке.

Оставьте лопатку вставленной в верхнем левом углу, чтобы клей не слипся заново.

Приложите разогретый iOpener к верхней кромке задней крышки на две минуты.

Поверните лопатку вокруг верхнего левого угла, чтобы разрезать клей.

Проведите лопаткой вдоль верхнего края, чтобы разрезать клей.

Оставьте лопатку вставленной в верхнем правом углу, чтобы клей не слипся заново.

Приложите разогретый iOpener к правой кромке задней крышки на две минуты.

Поверните лопатку вокруг верхнего правого угла, чтобы разрезать клей.

Проведите лопаткой вдоль правого края, чтобы разрезать клей.

Оставьте лопатку вставленной в нижнем правом углу, чтобы клей не слипся заново.

Приложите разогретый iOpener к нижней кромке задней крышки на две минуты.

Поверните лопатку вокруг нижнего правого угла, чтобы разрезать клей.

Проведите лопаткой вдоль нижнего края, чтобы разрезать клей.

Справа от камер находится значительное количество клея, которые фиксируют заднюю крышку к крышке материнской платы.

Приложите разогретый iOpener справа от камер на две минуты.

Вставьте лопатку между задней крышкой и крышкой материнской платы в верхнем правом краю.

Аккуратно потяните заднюю крышку вверх, скользя лопаткой взад‑вперёд вдоль правой стороны камер, чтобы разрезать клей.

В этот момент задняя крышка должна отделиться от телефона.

Поднимите заднюю крышку и снимите её с телефона.

Если задняя крышка по-прежнему приклеена к каркасу, проведите лопаткой по краям телефона, пока крышка полностью не отделится.

При сборке:

Это хорошее место, чтобы проверить работоспособность телефона перед окончательной сборкой. Используйте это руководство для запуска аппаратного теста. Обязательно полностью выключите телефон перед продолжением работ.

Следуйте этому руководству для замены клея задней крышки.

Используйте крестообразную отвертку, чтобы выкрутить 13 винтов длиной 4 мм, фиксирующих крышку материнской платы.

Вставьте лопаточку между крышкой материнской платы и каркасом в верхнем правом краю телефона.

Подденьте лопаточкой, чтобы освободить защёлки, фиксирующие крышку материнской платы.

При сборке прижмите по периметру крышки материнской платы, чтобы защёлки вошли на место.

Осторожно отведите крышку материнской платы вверх и от корпуса телефона и снимите её.

Не тяните быстро или с усилием — рассеиватель тепла очень слабо фиксирует крышку материнской платы на аккумуляторе.

Используйте заострённый конец лопатки, чтобы поддеть и отключить нажимной разъём аккумулятора.

Чтобы повторно подключить нажимные разъёмы вроде этого, аккуратно совместите и прижмите одну сторону до щёлчка, затем повторите с другой стороны. Не нажимайте на середину. Если разъём смещён, контакты могут согнуться и получить необратимое повреждение.

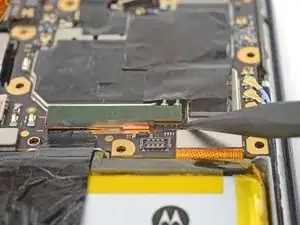

Вставьте заострённый конец лопатки между материнской платой и правой стороной 5G mmWave антенны.

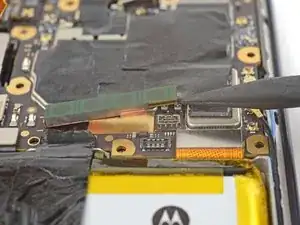

Подденьте с сильным и равномерным усилием, чтобы отсоединить нажимной разъём и отделить антенну от материнской платы.

Антенна приклеена к материнской плате, поэтому это может потребовать значительных усилий и нескольких попыток.

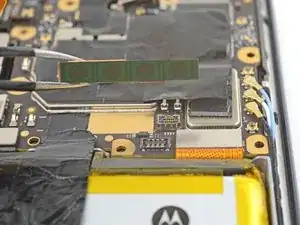

Удалите антенну пинцетом или пальцами.
