Замена материнской платы Motorola Edge 5G UW (2022)

Полностью выключите телефон перед началом работы.

Нагрейте iOpener и приложите его к левой кромке задней крышки на две минуты.

Можно также использовать фен, термофен или горячую пластину, но осторожно — не перегрейте телефон: задняя крышка и внутренняя батарея чувствительны к нагреву.

Прикрепите присоску к задней части телефона как можно ближе к нижнему левому углу.

Резко, но ровно потяните присоску вверх, чтобы образовалась щель между задней крышкой и средним каркасом на левой кромке.

В зависимости от возраста телефона это может быть трудно. Если возникают трудности, дополнительно нагрейте кромку и попробуйте снова.

Вставьте лопатку для открытия в образовавшуюся щель.

Проведите лопатку вдоль левой кромки телефона, чтобы разрезать клей, фиксирующий заднюю крышку к каркасу.

Оставьте лопатку в верхнем левом углу, чтобы клей снова не склеился.

Приложите нагретый iOpener к верхней кромке задней крышки на две минуты.

Поверните лопатку вокруг верхнего левого угла, чтобы разрезать клей.

Проведите лопатку вдоль верхней кромки, чтобы разрезать клей.

Оставьте лопатку в верхнем правом углу, чтобы клей снова не склеился.

Приложите нагретый iOpener к правой кромке задней крышки на две минуты.

Поверните лопатку вокруг верхнего правого угла, чтобы разрезать клей.

Проведите лопатку вдоль правой кромки, чтобы разрезать клей.

Оставьте лопатку в нижнем правом углу, чтобы клей снова не склеился.

Приложите нагретый iOpener к нижней кромке задней крышки на две минуты.

Поверните лопатку вокруг нижнего правого угла, чтобы разрезать клей.

Проведите лопатку вдоль нижней кромки, чтобы разрезать клей.

С правой стороны камер находится значительное количество клея, который фиксирует заднюю крышку к защитной крышке материнской платы.

Приложите нагретый iOpener к правой стороне камер на две минуты.

Вставьте лопатку между задней крышкой и защитной крышкой материнской платы на верхней правой кромке.

Осторожно тяните заднюю крышку вверх, одновременно двигая лопатку вперед‑назад вдоль правой стороны камер, чтобы разрезать клей.

На этом этапе задняя крышка должна отделиться от телефона.

Поднимите заднюю крышку и снимите её с телефона.

Если задняя крышка всё ещё прилипла к среднему каркасу, проведите лопатку по краям телефона, пока крышка полностью не отделится.

При сборке:

Это хорошее место, чтобы протестировать работу телефона перед окончательным запечатыванием. Используйте это руководство для проведения аппаратного теста. Обязательно полностью выключите телефон перед продолжением работ.

Следуйте этому руководству для замены клея задней крышки.

Отверткой Phillips отверните 13 винтов длиной 4 мм, фиксирующих защитную крышку материнской платы.

Вставьте лопаточку между защитной крышкой материнской платы и средним каркасом на верхней правой кромке телефона.

Подденьте лопаточкой, чтобы освободить защёлки, фиксирующие защитную крышку материнской платы.

При сборке прижмите по периметру защитной крышки материнской платы, чтобы защёлки вошли на место.

Осторожно приподнимите крышку материнской платы вверх и от корпуса телефона и снимите её.

Не тяните быстро или с усилием, так как теплоотвод очень слабо фиксирует крышку материнской платы к аккумулятору.

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить нажимной разъём батареи.

Чтобы снова присоединить нажимные разъёмы подобные этому, аккуратно совместите и нажмите на одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте в середине. Если разъём смещён, контакты могут погнуться, что приведёт к необратимому повреждению.

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить нажимной разъём дисплея.

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить нажимной разъём 5G mmWave антенны.

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить нажимной разъём промежуточного кабеля от материнской платы.

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить нажимной разъём кабеля блока кнопок.

Будьте осторожны, чтобы не проколоть аккумулятор пинцетом — проколотый аккумулятор может протечь опасными химикатами или воспламениться.

Захватите пинцетом верхнюю и нижнюю части коаксиального разъёма синей антенны как можно ближе к головке разъёма.

Поднимайте строго вертикально, чтобы отсоединить кабель.

Будьте аккуратны при отключении кабеля, так как очень легко оторвать гнездо от материнской платы.

При сборке убедитесь, что вернули кабель в его зажим на материнской плате.

Чтобы снова присоединить коаксиальные разъёмы подобные этому, удерживайте разъёмы на месте и аккуратно нажмите их прямо вниз пальцем или заострённым концом лопатки.

Используйте тот же метод, что и для предыдущего антенного кабеля, чтобы отсоединить белый и чёрный антенные кабели.

При сборке убедитесь, что вернули кабели в их зажимы на материнской плате.

Используйте заострённый конец лопатки, чтобы отогнуть кабель 5G mmWave антенны в сторону и получить доступ к винту, фиксирующему материнскую плату.

Используйте крестовую отвёртку, чтобы вывернуть винт 3 мм, фиксирующий материнскую плату.

Вставьте заострённый конец лопатки между средней рамкой и материнской платой в отверстии рядом с коаксиальными разъёмами.

Осторожно подденьте лопаткой, чтобы освободить материнскую плату от средней рамки.

Извлеките материнскую плату из телефона.

При сборке убедитесь, что все кабели, подключаемые к материнской плате (промежуточный, батарея, антенны, дисплей и блок кнопок), не мешают и не зажаты под материнской платой при её установке на место.

Очистите старую теплопроводную пасту с средней рамки и материнской платы с помощью изопропилового спирта и микрофибровой салфетки. Нанесите новую теплопроводную пасту перед сборкой.

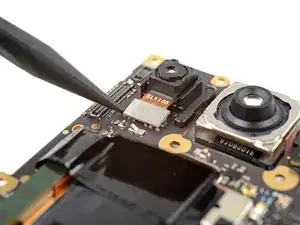

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить нажимной разъём ультраширокоугольной камеры.

Камера не приклеена к материнской плате. Будьте осторожны при отсоединении нажимного разъёма, так как камера может выпрыгнуть.

Используйте пинцет или пальцы, чтобы извлечь камеру.

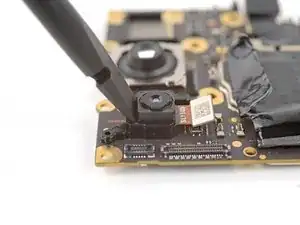

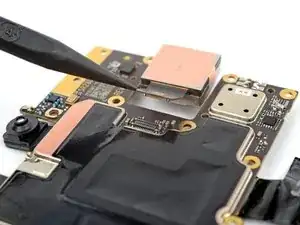

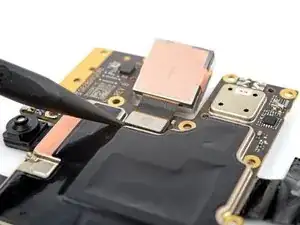

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить нажимной разъём камеры глубины.

Небольшое количество клея фиксирует камеру глубины.

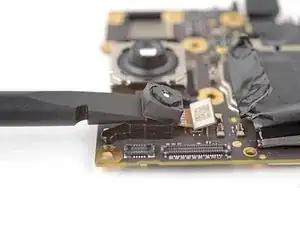

Используйте плоский конец лопатки, чтобы поддеть камеру и вынуть её из посадочного места.

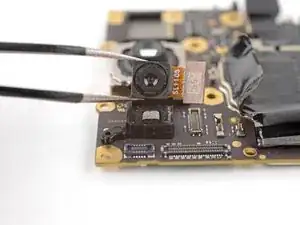

Используйте пинцет или пальцы, чтобы извлечь камеру глубины из её посадочного места.

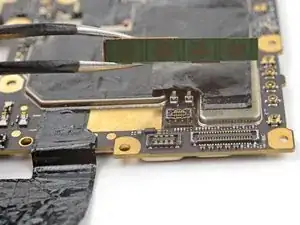

Вставьте заострённый конец лопатки между материнской платой и правой стороной 5G mmWave антенны.

Подденьте с сильным, равномерным усилием, чтобы отсоединить нажимной разъём и отделить антенну от материнской платы.

Антенна приклеена к материнской плате, поэтому может потребоваться значительное усилие и несколько попыток.

Используйте пинцет или пальцы, чтобы снять антенну.

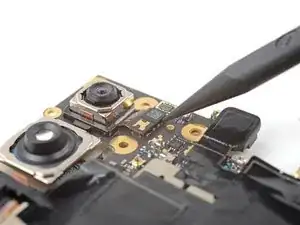

Переверните плату, чтобы получить доступ к нажатному разъему основной камеры.

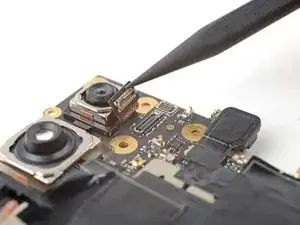

Используйте заострённый наконечник металлической лопатки, чтобы поддеть и отсоединить нажатный разъём основной камеры.

Камера не приклеена к плате. Будьте осторожны при отсоединении нажатного разъёма, так как камера может выпрыгнуть.

Снимите камеру.

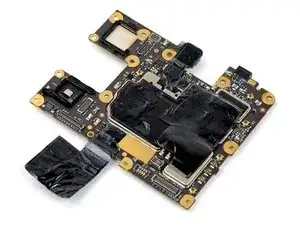

Теперь у вас осталась только материнская плата.
