Замена экрана Motorola Edge 5G UW (2022)

Вставьте инструмент для извлечения SIM-карты, биту или выпрямленную скрепку в отверстие лотка SIM-карты на нижнем краю телефона.

Нажмите инструментом для извлечения SIM-карты в отверстие лотка, чтобы извлечь лоток SIM-карты.

Используйте пальцы или пинцет, чтобы вынуть лоток SIM-карты.

Полностью выключите телефон перед началом работ.

Разогрейте iOpener и приложите его к левому краю задней крышки на две минуты.

Также можно использовать фен, тепловую пушку или горячую плиту, но будьте осторожны, чтобы не перегреть телефон — задняя крышка и внутренняя батарея чувствительны к повреждению от тепла.

Прикрепите присоску к задней части телефона как можно ближе к нижнему левому углу.

Сильно и уверенно потяните присоску вверх, чтобы создать зазор между задней крышкой и средней рамой по левому краю.

В зависимости от возраста телефона это может быть трудно. Если возникают трудности, добавьте нагрева к краю и попробуйте снова.

Вставьте открывающий пик в образовавшийся зазор.

Проведите пиком вдоль левого края телефона, чтобы разрезать клей, удерживающий заднюю крышку на рамке.

Оставьте пик вставленным в верхний левый угол, чтобы клей не склеился снова.

Приложите разогретый iOpener к верхнему краю задней крышки на две минуты.

Поверните пик вокруг верхнего левого угла, чтобы разрезать клей.

Проведите пиком вдоль верхнего края, чтобы разрезать клей.

Оставьте открывающий пик вставленным в верхний правый угол, чтобы клей не склеился снова.

Приложите разогретый iOpener к правому краю задней крышки на две минуты.

Поверните пик вокруг верхнего правого угла, чтобы разрезать клей.

Проведите пиком вдоль правого края, чтобы разрезать клей.

Оставьте пик вставленным в нижний правый угол, чтобы клей не склеился снова.

Приложите разогретый iOpener к нижнему краю задней крышки на две минуты.

Поверните пик вокруг нижнего правого угла, чтобы разрезать клей.

Проведите пиком вдоль нижнего края, чтобы разрезать клей.

Справа от камер находится значительное количество клея, который фиксирует заднюю крышку к крышке материнской платы.

Приложите разогретый iOpener справа от камер на две минуты.

Вставьте открывающий пик между задней крышкой и крышкой материнской платы в верхнем правом краю.

Осторожно потяните заднюю крышку вверх, одновременно проводя открывающим пиком назад и вперёд вдоль правой стороны камер, чтобы разрезать клей.

Задняя крышка должна отойти от телефона на этом этапе.

Поднимите заднюю крышку с телефона и снимите её.

Если задняя крышка по‑прежнему прилегает к средней раме, проведите медиатором вдоль краёв телефона, пока крышка полностью не отделится.

При сборке:

Это хорошее место, чтобы проверить работоспособность телефона перед его окончательной герметизацией. Используйте это руководство для проведения аппаратного теста. Обязательно полностью выключите телефон перед продолжением работы.

Следуйте этому руководству, чтобы заменить клей задней крышки.

Отверткой Phillips выкрутите 13 винтов длиной 4 мм, крепящих крышку материнской платы.

Вставьте лопатку между крышкой материнской платы и средней рамой в верхнем правом краю телефона.

Подденьте лопаткой, чтобы освободить защёлки, фиксирующие крышку материнской платы.

При сборке прижмите по периметру крышки материнской платы, чтобы защёлки вошли на место.

Аккуратно потяните крышку материнской платы вверх и от корпуса телефона и снимите её.

Не тяните быстро или насильно: теплоотвод очень слабо фиксирует крышку материнской платы к батарее.

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить нажимной разъём батареи.

Чтобы повторно подключить нажимные разъёмы подобного типа, аккуратно совместите стороны и нажмите на одну сторону до щелчка, затем повторите на другой стороне. Не нажимайте посередине. При неправильном выравнивании контакты могут деформироваться, что приведёт к необратимому повреждению.

Отверткой Phillips выкрутите шесть винтов длиной 4 мм, фиксирующих крышку дочерней платы.

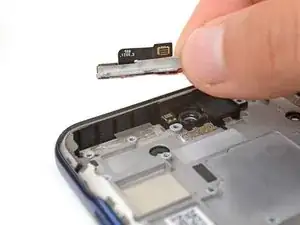

Используйте пальцы или пинцет, чтобы приподнять крышку дочерней платы и отвести её к верхнему краю телефона для снятия.

Будьте осторожны при подъёме: небольшой теплоотвод слабо соединяет крышку дочерней платы с батареей.

Заострённым концом лопатки подденьте и отсоедините нажимной разъём соединительного кабеля от дочерней платы.

Осторожно: не прокалывайте батарею пинцетом — проколотая батарея может протечь опасными химикатами или загореться.

Захватите пинцетом верхнюю и нижнюю части коаксиального разъёма белой антенны как можно ближе к головке разъёма.

Поднимайте строго вверх, чтобы отсоединить кабель.

Будьте осторожны при отсоединении кабеля: разорвать гнездо с дочерней платы очень легко.

Чтобы повторно подключить коаксиальные разъёмы подобного типа, удерживайте соединители на месте и аккуратно нажимайте прямо вниз пальцем или заострённым концом лопатки.

Пинцетом или пальцами аккуратно потяните белый антенный кабель вверх и в направлении правого края телефона, пока он не выйдет из фиксатора на дочерней плате.

При сборке убедитесь, что кабель снова вставлен в его фиксатор на дочерней плате.

Используйте ту же технику, чтобы отсоединить и освободить синие и чёрные антенные кабели.

При сборке убедитесь, что кабели возвращены в свои фиксаторы на дочерней плате.

Отверткой Phillips выкрутите винт длиной 3 мм, фиксирующий дочернюю плату.

Перед выполнением этого шага убедитесь, что вы извлекли SIM‑лоток.

Используйте пальцы или пинцет, чтобы потянуть дочернюю плату вверх и к верхнему краю для снятия.

При сборке убедитесь, что все кабели, подключённые к дочерней плате (соединительные и антенны), выведены из зоны, чтобы они не застряли под дочерней платой при её установке.

Капните несколько капель изопропилового спирта высокой концентрации (90% или выше) под вибромотор и его контактную площадку, чтобы ослабить клей, их фиксирующий.

Дайте спирту впитаться в течение одной минуты.

Вставьте заострённый конец лопатки в зазор между вибромотором и рамой.

Подденьте лопаткой, чтобы оторвать вибромотор.

Гибкий кабель вибромотора очень хрупкий. Работайте медленно, чтобы не порвать кабель.

Используйте пинцет или пальцы, чтобы снять вибромотор.

Если остался спирт, протрите его безворсовой тканью или дождитесь полного испарения перед установкой нового вибромотора.

Перед установкой в рамку нанесите новый клей на вибромотор.

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить прижимной разъём дисплея.

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить прижимной разъём 5G mmWave антенны.

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить прижимной разъём межсоединительного кабеля на материнской плате.

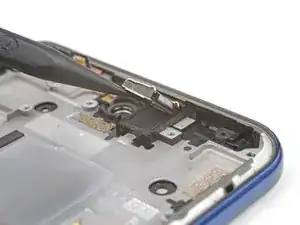

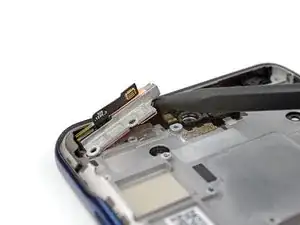

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить прижимной разъём кабеля кнопочного блока.

Будьте осторожны, не проколите батарею пинцетом — проколотая батарея может протечь опасными химикатами или вызвать пожар.

Захватите пинцетом верх и низ коаксиального разъёма синей антенны как можно ближе к головке разъёма.

Поднимайте строго вверх, чтобы отсоединить кабель.

При отсоединении кабеля действуйте осторожно — очень легко оторвать гнездо от материнской платы.

При сборке убедитесь, что кабель возвращён в его зажим на материнской плате.

Чтобы снова подключить коаксиальные разъёмы подобного типа, удерживайте разъёмы на месте и аккуратно нажмите их вертикально вниз пальцем или заострённым концом лопатки.

Используйте тот же метод, что и для предыдущего антенного кабеля, чтобы отсоединить белый и чёрный антенные кабели.

При сборке убедитесь, что кабели возвращены в их зажимы на материнской плате.

Используйте заострённый конец лопатки, чтобы отогнуть кабель 5G mmWave антенны в сторону и получить доступ к винту, фиксирующему материнскую плату.

Используйте крестовую отвёртку, чтобы вывернуть 3 мм винт, фиксирующий материнскую плату.

Вставьте заострённый конец лопатки между средним каркасом и материнской платой в отверстие рядом с коаксиальными разъёмами.

Аккуратно подденьте лопаткой, чтобы освободить материнскую плату от среднего каркаса.

Удалите материнскую плату из телефона.

При сборке убедитесь, что все кабели, соединяющие материнскую плату (межсоединительный, батарея, антенны, дисплей и кабель кнопочного блока), находятся вне зоны установки, чтобы они не застряли под материнской платой при её возвращении на место.

Удалите старую теплопроводящую пасту с каркаса и материнской платы с помощью изопропилового спирта и микрофибровой ткани. Нанесите новую теплопроводящую пасту перед сборкой.

Обратите внимание на ориентацию разговорного динамика. При сборке его необходимо вставить в том же положении, иначе динамик не будет работать.

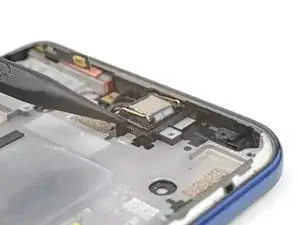

Вставьте заострённый конец лопатки между разговорным динамиком и его корпусом.

Подденьте лопаткой, чтобы освободить динамик.

Динамик закреплён небольшим количеством клея.

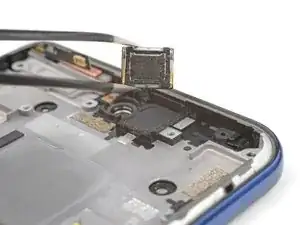

Снимите динамик пальцами или пинцетом.

Перед установкой динамика на новый модуль экрана убедитесь, что на задней стороне динамика нет сетки.

Перед повторной установкой убедитесь, что выступающие концы контактов динамика находятся справа. Если это не так, динамик не будет работать.

Нанесите несколько капель высококонцентрированного (90% и выше) изопропилового спирта под 5G mmWave антенну.

Подождите одну минуту, чтобы спирт проник в клей.

Вставьте заострённый конец лопатки под 5G mmWave антенну со стороны, ближайшей к центру телефона.

Подденьте лопаткой, чтобы отделить антенну.

Для отрыва антенны может потребоваться значительная сила. Если антенна не отходит, нанесите ещё несколько капель изопропилового спирта и попробуйте снова.

Удалите антенну.

При сборке удалите старый клей с кронштейна и рамы, затем нанесите новый клей.

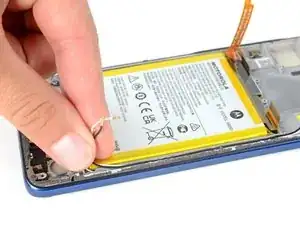

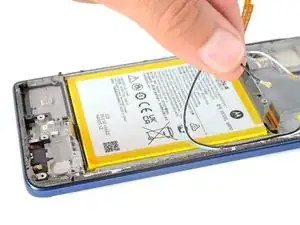

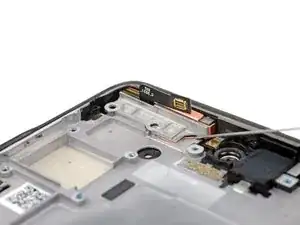

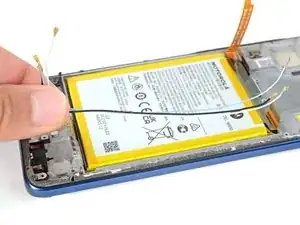

Поднимите чёрный, белый и синий антенные кабели вверх и выньте их из телефона.

При сборке убедитесь, что антенны возвращены в свои канавки на правом крае рамы.

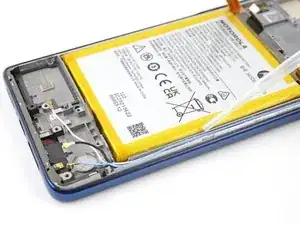

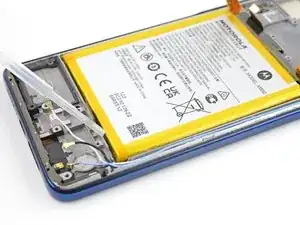

Нанесите несколько капель высококонцентрированного (90% и выше) изопропилового спирта на зазоры вдоль кромок батареи.

Наклоните устройство при нанесении спирта, чтобы он лучше проник под батарею.

Подождите одну минуту, чтобы изопропиловый спирт проник в клей.

Сначала наносите только несколько капель и при необходимости добавляйте ещё.

Будьте осторожны, чтобы не проколоть и не согнуть аккумулятор при извлечении — проколотый или деформированный аккумулятор может протечь опасными химикатами или вызвать пожар.

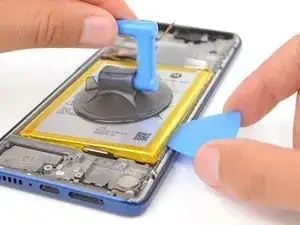

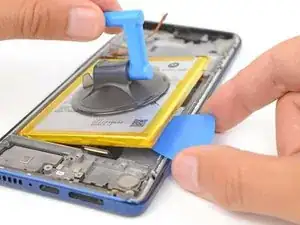

Прикрепите присоску к аккумулятору.

Сильной ровной тянущей силой поднимите присоску, чтобы отделить аккумулятор от корпуса.

Если аккумулятор не поддаётся, нанесите ещё несколько капель изопропилового спирта, подождите одну минуту и попробуйте снова.

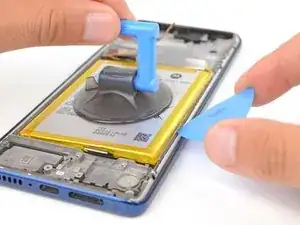

Вставьте прокладку для вскрытия в зазор.

Продолжайте тянуть присоску сильной ровной силой, одновременно перемещая прокладку взад-вперёд, чтобы разрезать клей.

Повторяйте этот процесс, пока аккумулятор полностью не отделится от срединной рамки.

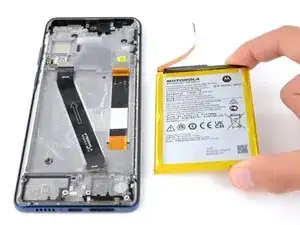

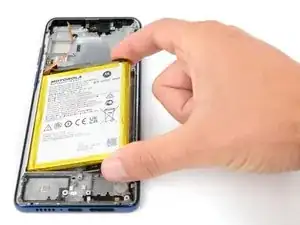

Извлеките аккумулятор из срединной рамки.

Не используйте повторно аккумулятор, если он деформирован или повреждён — это опасно. Замените его новым.

Следуйте этому руководству, чтобы заменить клей для аккумулятора.

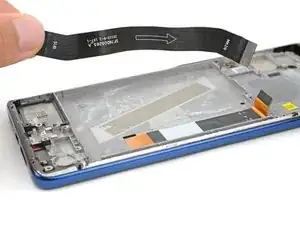

С помощью пальцев оторвите шлейф платы от срединной рамки.

Если трудно отделить клей, используйте нагреватель iOpener или фен, чтобы нагреть шлейф.

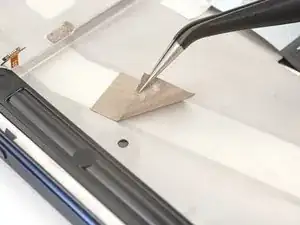

Этот шаг показывает, как заменить проводящий клей для шлейфа платы при сборке. Если в вашей рамке этот клей уже установлен, пропустите этот шаг.

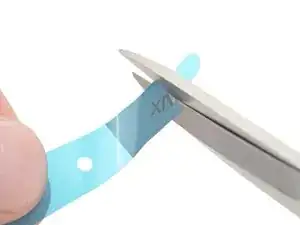

При необходимости обрежьте клейкие блоки по контурам канала шлейфа. Клей не обязан идеально соответствовать контурам.

Оторвите клейкие блоки от листа с клеем.

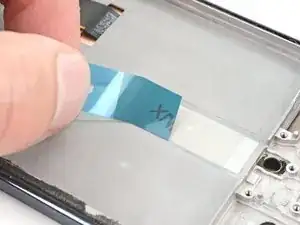

Поместите клейкие блоки в канал шлейфа платы. Разместите их равномерно по каналу.

Снимите оставшиеся защитные плёнки, чтобы открыть клей.

У вас теперь остался только дисплейный модуль.

Если вы повторно используете старый аккумулятор, пропустите этот шаг.

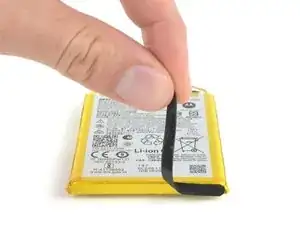

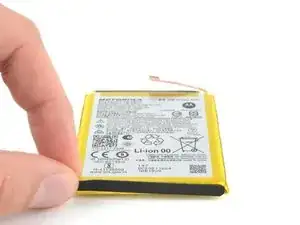

Используя пинцет или пальцы, снимите пенную полоску с нижнего края аккумулятора.

Перед установкой нового аккумулятора приклейте пенную полоску к нему.
