Замена вибромотора Motorola Edge 5G UW (2022)

Вставьте инструмент для извлечения SIM‑карты, отвёртку или выпрямленную скрепку в отверстие лотка SIM‑карты на нижнем торце телефона.

Нажмите инструментом в отверстие лотка SIM‑карты, чтобы извлечь лоток SIM‑карты.

Снимите лоток SIM‑карты пальцами или пинцетом.

Полностью отключите питание телефона перед началом работы.

Нагрейте iOpener и приложите его к левой кромке задней крышки на две минуты.

Можно также использовать фен, тепловую пушку или плиту, но будьте осторожны, чтобы не перегреть телефон — задняя крышка и встроенный аккумулятор чувствительны к воздействию тепла.

Прикрепите присоску к задней части телефона как можно ближе к левому нижнему углу.

Сильно и ровно тяните присоску вверх, чтобы создать зазор между задней крышкой и средней рамой на левой кромке.

В зависимости от возраста телефона это может быть затруднительно. Если возникают проблемы, дополнительно прогрейте кромку и повторите попытку.

Вставьте монтажную лопатку в образовавшийся зазор.

Проведите лопатку вдоль левой кромки телефона, чтобы разрезать клей, фиксирующий заднюю крышку к каркасу.

Оставьте лопатку вставленной в верхнем левом углу, чтобы клей не склеился снова.

Приложите нагретый iOpener к верхней кромке задней крышки на две минуты.

Поверните лопатку вокруг верхнего левого угла, чтобы разрезать клей.

Проведите лопатку вдоль верхней кромки, чтобы разрезать клей.

Оставьте монтажную лопатку вставленной в верхнем правом углу, чтобы клей не склеился снова.

Приложите нагретый iOpener к правой кромке задней крышки на две минуты.

Поверните лопатку вокруг верхнего правого угла, чтобы разрезать клей.

Проведите лопатку вдоль правой кромки, чтобы разрезать клей.

Оставьте лопатку вставленной в нижнем правом углу, чтобы клей не склеился снова.

Приложите нагретый iOpener к нижней кромке задней крышки на две минуты.

Поверните лопатку вокруг нижнего правого угла, чтобы разрезать клей.

Проведите лопатку вдоль нижней кромки, чтобы разрезать клей.

С правой стороны камер находится значительное количество клея, который фиксирует заднюю крышку к крышке материнской платы.

Приложите нагретый iOpener справа от камер на две минуты.

Вставьте монтажную лопатку между задней крышкой и крышкой материнской платы на верхней правой кромке.

Аккуратно приподнимите заднюю крышку, одновременно двигая лопатку взад‑вперёд вдоль правой стороны камер, чтобы разрезать клей.

На этом этапе задняя крышка должна отделиться от телефона.

Поднимите заднюю крышку с телефона и снимите её.

Если задняя крышка всё ещё приклеена к средней рамке, проведите монтажной лопаткой по краям телефона, пока крышка полностью не отделится.

При сборке:

Это хорошее место, чтобы проверить работоспособность телефона перед окончательным закрытием. Используйте это руководство для запуска аппаратного теста. Обязательно полностью выключите телефон перед продолжением работ.

Следуйте этому руководству, чтобы заменить клей задней крышки.

Отверткой Phillips открутите 13 винтов длиной 4 мм, удерживающих крышку материнской платы.

Вставьте лопатку между крышкой материнской платы и средней рамой в верхнем правом краю телефона.

Подденьте лопаткой, чтобы освободить защёлки, фиксирующие крышку материнской платы.

При сборке нажмите по периметру крышки материнской платы, чтобы защёлки вошли на место.

Осторожно потяните крышку материнской платы вверх и от корпуса телефона и снимите её.

Не тяните быстро и не прикладывайте усилия: рассекатель тепла очень слабо фиксирует крышку материнской платы к аккумулятору.

Используйте заострённый конец лопатки, чтобы поддеть и отключить защёлкивающийся разъём аккумулятора.

Чтобы повторно подключить защёлкивающиеся разъёмы такого типа, аккуратно совместите контакты и нажмите на одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте посередине. При неверном совмещении контакты могут погнуться и получить необратимое повреждение.

Используйте крестовую отвертку, чтобы выкрутить шесть винтов 4 мм, фиксирующих крышку дочерней платы.

Используйте пальцы или пинцет, чтобы приподнять крышку дочерней платы и сдвинуть её к верхнему краю телефона для удаления.

Будьте аккуратны при подъёме: небольшой рассекатель тепла слабо соединяет крышку дочерней платы с аккумулятором.

Используйте заострённый конец лопатки, чтобы поддеть и отключить защёлкивающийся разъём межсоединительного кабеля от дочерней платы.

Следите за тем, чтобы не проколоть аккумулятор пинцетом — проколотый аккумулятор может протечь или загореться.

Захватите пинцетом верхнюю и нижнюю части коаксиального разъёма белой антенны как можно ближе к его головке.

Поднимайте строго вверх, чтобы отключить кабель.

Будьте осторожны при отключении кабеля — легко оторвать гнездо от дочерней платы.

Чтобы повторно подключить коаксиальные разъёмы такого типа, удерживайте разъёмы на месте и аккуратно нажмите их прямо вниз пальцем или заострённым концом лопатки.

Используйте пинцет или пальцы, чтобы аккуратно потянуть белый антенный кабель вверх и в направлении правого края телефона, пока он не выйдет из зажима, фиксирующего его на дочерней плате.

При сборке убедитесь, что кабель возвращён в его зажим на дочерней плате.

Тем же приёмом отключите и ослабьте синие и чёрные антенные кабели.

При сборке убедитесь, что кабели возвращены в свои зажимы на дочерней плате.

Используйте крестовую отвертку, чтобы выкрутить винт 3 мм, фиксирующий дочернюю плату.

Перед выполнением этого шага обязательно извлеките лоток SIM-карты.

Используйте пальцы или пинцет, чтобы поднять дочернюю плату и сдвинуть её к верхнему краю для удаления.

При сборке убедитесь, что все кабели, соединяющиеся с дочерней платой (межсоединительные и антенные), убраны, чтобы они не оказались зажатые под дочерней платой при её возвращении на место.

Капните несколько капель изопропилового спирта высокой концентрации (90% или выше) под вибромотор и его контактную площадку, чтобы ослабить клей, фиксирующий их.

Дайте спирту впитаться в течение одной минуты.

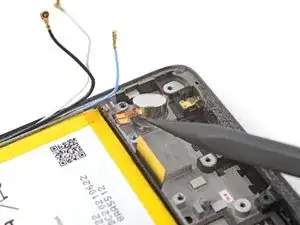

Вставьте заострённый конец лопатки в зазор между вибромотором и рамой.

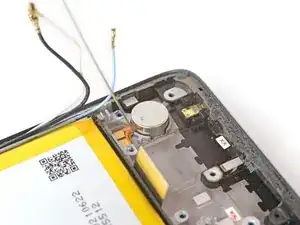

Подденьте лопаткой, чтобы отщелкнуть вибромотор.

Гибкий кабель вибромотора очень хрупкий. Работайте медленно, чтобы не порвать кабель.

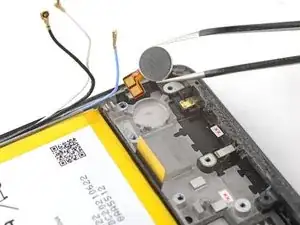

Используйте пинцет или пальцы, чтобы снять вибромотор.

Если остался спирт, удалите его безворсовой тканью или дождитесь испарения перед установкой нового вибромотора.

Перед установкой нового вибромотора нанесите на него новый клей.
