Замена основной камеры Motorola Edge 5G UW (2022)

Полностью выключите телефон перед началом работы.

Нагрейте iOpener и приложите его к левой кромке задней крышки на две минуты.

Можно также использовать фен, тепловую пушку или нагревательную пластину, но будьте осторожны, чтобы не перегреть телефон — как задняя крышка, так и внутренняя батарея чувствительны к нагреву.

Прикрепите присоску к задней части телефона как можно ближе к нижнему левому углу.

Сильным, ровным усилием потяните присоску вверх, чтобы создать зазор между задней крышкой и средней рамой по левой кромке.

В зависимости от возраста телефона это может быть сложно. Если возникают трудности, дополнительно подогрейте кромку и попробуйте снова.

Вставьте плоский медиатор (opening pick) в зазор.

Проведите медиатором вдоль левой кромки телефона, чтобы разрезать клей, фиксирующий заднюю крышку к корпусу.

Оставьте медиатор вставленным в верхнем левом углу, чтобы клей не склеился заново.

Приложите нагретый iOpener к верхней кромке задней крышки на две минуты.

Поверните медиатор вокруг верхнего левого угла, чтобы разрезать клей.

Проведите медиатором вдоль верхней кромки, чтобы разрезать клей.

Оставьте медиатор вставленным в верхнем правом углу, чтобы клей не склеился заново.

Приложите нагретый iOpener к правой кромке задней крышки на две минуты.

Поверните медиатор вокруг верхнего правого угла, чтобы разрезать клей.

Проведите медиатором вдоль правой кромки, чтобы разрезать клей.

Оставьте медиатор вставленным в нижнем правом углу, чтобы клей не склеился заново.

Приложите нагретый iOpener к нижней кромке задней крышки на две минуты.

Поверните медиатор вокруг нижнего правого угла, чтобы разрезать клей.

Проведите медиатором вдоль нижней кромки, чтобы разрезать клей.

Справа от камер находится значительное количество клея, который фиксирует заднюю крышку к крышке материнской платы.

Приложите нагретый iOpener справа от камер на две минуты.

Вставьте медиатор между задней крышкой и крышкой материнской платы на верхней правой кромке.

Осторожно потяните заднюю крышку вверх, одновременно проводя медиатором взад-вперёд вдоль правой стороны камер, чтобы разрезать клей.

В этот момент задняя крышка должна отделиться от телефона.

Снимите заднюю крышку с телефона и уберите её.

Если задняя крышка всё ещё приклеена к средней раме, проведите медиатором по краям телефона, пока крышка полностью не отделится.

При сборке:

Здесь удобно протестировать работоспособность телефона, прежде чем полностью его закрыть. Используйте это руководство для запуска аппаратного теста. Обязательно полностью выключите телефон перед продолжением работ.

Следуйте этому руководству, чтобы заменить клей задней крышки.

Используйте крестовую отвертку, чтобы отвинтить 13 винтов длиной 4 мм, фиксирующих крышку материнской платы.

Вставьте лопатку (spudger) между крышкой материнской платы и средней рамой на верхней правой кромке телефона.

Подденьте лопаткой, чтобы освободить защёлки, фиксирующие крышку материнской платы.

При сборке прижмите крышку материнской платы по периметру, чтобы защёлки вошли на место.

Осторожно поднимите крышку материнской платы вверх и от корпуса телефона и снимите её.

Не тяните быстро или с усилием, так как радиатор очень слабо фиксирует крышку материнской платы к аккумулятору.

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить пресс-коннектор аккумулятора.

Чтобы повторно присоединить пресс-коннекторы такого типа, аккуратно совместите стороны и нажмите на одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте по центру. Если коннектор сдвинут, контакты могут погнуться и произойдёт необратимое повреждение.

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить пресс-коннектор дисплея.

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить пресс-коннектор 5G mmWave антенны.

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить пресс-коннектор межсоединительного кабеля от материнской платы.

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить пресс-коннектор кабеля кнопочного блока.

Будьте осторожны, чтобы не проткнуть аккумулятор пинцетом — проколотый аккумулятор может протечь опасными химикатами или загореться.

Захватите пинцетом верхнюю и нижнюю часть коаксиального разъёма синей антенны как можно ближе к головке разъёма.

Поднимайте строго вверх, чтобы отключить кабель.

Будьте аккуратны при отсоединении кабеля — очень легко вырвать гнездо с материнской платы.

При сборке убедитесь, что кабель возвращён в его зажим на материнской плате.

Чтобы повторно присоединить коаксиальные разъёмы такого типа, удерживайте разъёмы на месте и аккуратно нажмите прямо вниз пальцем или заострённым концом лопатки.

Используйте тот же метод, что и для предыдущего антенного кабеля, чтобы отключить белые и чёрные антенные кабели.

При сборке убедитесь, что кабели возвращены в их зажимы на материнской плате.

Используйте заострённый конец лопатки, чтобы отогнуть кабель 5G mmWave антенны в сторону и получить доступ к винту, фиксирующему материнскую плату.

Используйте крестовую отвёртку, чтобы вынуть винт 3 мм, фиксирующий материнскую плату.

Вставьте заострённый конец лопатки между рамой и материнской платой в отверстие рядом с коаксиальными разъёмами.

Осторожно поднимите лопаткой, чтобы освободить материнскую плату от рамки.

Извлеките материнскую плату из телефона.

При сборке убедитесь, что все кабели, подключаемые к материнской плате (межсоединительный, аккумуляторный, антенные, дисплея и кабель кнопочного блока) убраны с её пути, чтобы они не зажались под материнской платой при её установке.

Удалите старую термопасту с рамки и материнской платы с помощью изопропилового спирта и микрофибровой ткани. Нанесите новую термопасту перед сборкой.

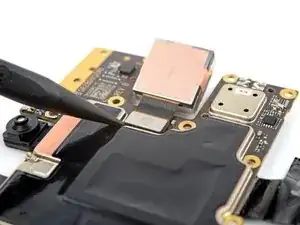

Переверните материнскую плату, чтобы получить доступ к пресс-коннектору основной камеры.

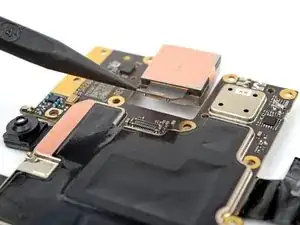

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить пресс-коннектор основной камеры.

Основная камера не закреплена клеем на материнской плате. Будьте осторожны при отключении пресс-коннектора, так как камера может выскочить.

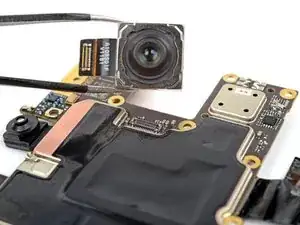

Удалите камеру.
