Замена кнопки питания и кабеля вспышки iPhone X

Вставьте инструмент для извлечения SIM-карты или скрепку в маленькое отверстие лотка SIM-карты, расположенное рядом с боковой кнопкой на торце iPhone.

Нажмите крепко, чтобы извлечь лоток.

Удалите лоток SIM-карты из iPhone.

SIM-карта легко выпадет из лотка.

При повторной установке SIM-карты убедитесь, что она размещена в правильной ориентации относительно лотка.

Тонкая резиновая прокладка вокруг лотка SIM обеспечивает защиту от воды и пыли. Если эта прокладка повреждена или отсутствует, замените прокладку или весь лоток SIM, чтобы защитить внутренние компоненты iPhone.

Перед началом разрядите батарею iPhone ниже 25%. Заряженная литий-ионная батарея может загореться и/или взорваться при случайном проколе.

Выключите iPhone перед началом разборки.

Удалите два 6,9 мм пенталобных винта на нижнем торце iPhone.

Если винты сорваны или повреждены, замените винты.

Открытие дисплея нарушит его гидроизоляционные уплотнения. Подготовьте запасные уплотнения перед тем, как продолжать, или избегайте попадания жидкости при сборке iPhone без замены уплотнений.

Если засовывать инструмент для открытия слишком глубоко, он может повредить устройство. Выполните этот шаг, чтобы разметить инструмент и предотвратить повреждение.

Отмерьте 3 мм от вершины и отметьте инструмент для открытия постоянным маркером.

Вы также можете размечать другие углы инструмента с разными измерениями.

Альтернативно приклейте монету к инструменту на расстоянии 3 мм от вершины.

Apple продаёт инструмент Adhesive Cutter для безопасного разрезания клея дисплея в их магазине Self Repair Store.

Если экран iPhone треснул, заклейте стекло, чтобы предотвратить дальнейшее разрушение и защитить себя во время ремонта.

Наклейте перекрывающиеся полосы прозрачной упаковочной ленты на экран iPhone, пока вся передняя панель не будет покрыта.

Наденьте защитные очки, чтобы защитить глаза от осколков стекла, которые могут оторваться во время ремонта.

Если присоска не приклеивается на следующих шагах, сложите прочную ленту (например, клейкую ленту) в ручку и поднимите экран с её помощью.

Если ничего не помогает, можно приклеить присоску к экрану суперклеем.

Следующие три шага демонстрируют Anti-Clamp — инструмент, который мы разработали, чтобы облегчить процедуру открытия. Если вы не используете Anti-Clamp, пропустите три шага вниз для альтернативного метода.

Для полного руководства по использованию Anti-Clamp ознакомьтесь с этим руководством.

Потяните синюю ручку назад, чтобы разблокировать рычаги Anti-Clamp.

Наденьте рычаги на левый или правый край iPhone.

Расположите присоски близко к нижнему краю iPhone — одну спереди и одну сзади.

Сожмите присоски вместе, чтобы создать вакуум на выбранной области.

Если поверхность iPhone слишком скользкая и Anti-Clamp не держится, можно использовать ленту для создания более цепкой поверхности.

Потяните синюю ручку вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают смещаться, немного ослабьте присоски и выровняйте рычаги заново.

Разогрейте iOpener и проденьте его через рычаги Anti-Clamp.

Вы также можете использовать фен, тепловую пушку или плиту — но чрезмерный нагрев может повредить дисплей и/или внутреннюю батарею, поэтому действуйте осторожно.

Сложите iOpener так, чтобы он лежал на нижнем крае iPhone.

Подождите одну минуту, чтобы клей успел размягчиться и образовать зазор для открытия.

Вставьте инструмент для открытия под экран и пластиковую облицовку, а не под сам экран.

Если Anti-Clamp не создаёт достаточного зазора, примените больше тепла к области и поверните ручку на четверть оборота.

Не проворачивайте более чем на четверть оборота за раз и ждите одну минуту между поворотами. Дайте Anti-Clamp и времени сделать свою работу.

Пропустите следующие три шага.

Нагрев нижнего края iPhone поможет размягчить клей, удерживающий дисплей, что облегчит его открытие.

Используйте фен или тепловую пушку или подготовьте iOpener и приложите его к нижнему краю iPhone примерно на минуту, чтобы размягчить клей под ним.

Если вы используете фен или тепловую пушку, не перегревайте, так как это может повредить экран.

Если используете один присосок, прикрепите его к нижнему краю телефона, избегая изогнутой части стекла.

Вставьте плоскую лопатку в зазор под пластиковым ободком экрана, не под сам экран.

Герметичный клей, удерживающий экран на месте, очень прочный; создание этого начального зазора требует значительной силы. Если вам трудно открыть зазор, примените больше нагрева и аккуратно покачайте экран вверх и вниз, чтобы ослабить клей, пока не получится вставить инструмент.

Проведите лопатку вокруг нижнего левого угла и вдоль левого края iPhone, разрезая клей, удерживающий дисплей.

Не вставляйте лопатку глубже 3 мм, чтобы не повредить внутренние компоненты.

Вдоль правого края iPhone проходят тонкие кабели. Не вставляйте лопатку здесь, чтобы не повредить кабели.

Вставьте лопатку снова в нижний край iPhone и проведите ею вверх по правой стороне, продолжая отделять клей.

Не вставляйте лопатку глубже 3 мм, чтобы не повредить кабели дисплея.

Верхний край дисплея закреплён как клеем, так и защёлками.

Проведите лопатку вокруг верхнего угла дисплея, одновременно слегка тянув или покачивая дисплей вниз в направлении разъёма Lightning.

Защёлки сломаются при чрезмерной силе. Работайте аккуратно и терпеливо.

Не вставляйте лопатку глубже 3 мм, чтобы не повредить модуль датчиков передней панели.

Проведите лопатку до противоположного угла и перережьте оставшийся клей, фиксирующий дисплей.

Потяните за небольшой выступ на присоске, чтобы снять её с передней панели.

Откройте iPhone, откинув дисплей вверх с левой стороны, как обложку книги.

Не пытайтесь полностью отделить дисплей пока — он всё ещё соединён несколькими хрупкими ленточными кабелями с платой логики.

Как показано на фото, убедитесь, что рамка отходит вместе с дисплеем и не застревает в корпусе.

Подперните дисплей чем‑то, чтобы он оставался в поднятом положении, пока вы работаете с телефоном.

При сборке положите дисплей на место, совместите защёлки по верхнему краю и аккуратно прижмите верхний край на место перед тем, как защёлкнуть остальную часть дисплея. Если он не защёлкивается легко, проверьте состояние защёлок по периметру и убедитесь, что они не погнуты.

Удалите пять винтов Y000, фиксирующих скобу разъёмов платы логики, следующих длин:

Три винта длиной 1.1 мм

Один винт длиной 3.1 мм

Один винт длиной 3.7 мм

В ходе ремонта следите за каждым винтом и уверенно возвращайте его на то же место, чтобы не повредить iPhone.

Снимите скобу.

Скоба может быть слегка приклеена. Поднимайте аккуратно, но уверенно, чтобы отделить её.

При сборке это хорошая точка, чтобы включить iPhone и проверить все функции перед окончательным закреплением дисплея. Обязательно полностью выключите iPhone перед продолжением работ.

Используйте острый конец лопатки или чистый ноготь, чтобы приподнять разъём батареи от его гнезда на плате логики.

Старайтесь не повредить чёрную силиконовую прокладку вокруг этого и других разъёмов платы. Эти прокладки обеспечивают дополнительную защиту от попадания воды и пыли.

Слегка отогните разъём от платы логики, чтобы он случайно не соприкоснулся с гнездом и не подал питание на телефон во время ремонта.

Используйте острый конец лопатки или ноготь, чтобы отсоединить разъём модуля датчиков передней панели.

Используйте острый конец лопатки или ноготь, чтобы отсоединить разъём кабеля OLED‑панели.

Чтобы повторно подключить такие защёлкивающиеся разъёмы, аккуратно совместите и прижмите одну сторону до щелчка, затем повторите с другой стороной. Не нажимайте по центру. При неправильном совмещении контакты могут согнуться и получить необратимое повреждение.

Используйте заострённый конец лопатки, чтобы приподнять разъём кабеля дигитайзера из его гнезда.

Из-за углублённого расположения этот разъём трудно подключать. Работайте медленно и аккуратно выравнивайте его, затем нежно нажмите на него кончиком пальца — сначала с одной стороны, затем с другой. Вы должны почувствовать щелчок при защёлкивании.

Если после ремонта какая‑то часть экрана не реагирует на прикосновения, отключите батарею и затем повторно установите этот разъём, убедившись, что он полностью защёлкнулся и в гнезде нет пыли или других препятствий.

Гибкий кабель узла датчика передней панели слегка приклеен на место.

Осторожно приподнимите кабель, пока клей не оторвётся.

Снимите узел дисплея.

При сборке, остановитесь на этом шаге, если вы хотите заменить водозащитный клей по краям дисплея.

Будьте осторожны, не касайтесь трёх рядов заземляющих контактов внизу iPhone.

Снимите семь винтов, крепящих кронштейн под Taptic Engine и динамиком:

Два винта Y000 1,9 мм

Один винт Y000 1,2 мм

Один винт Y000 1,6 мм

Один винт Phillips 2,4 мм

Один винт Phillips 1,7 мм

Один винт Phillips 1,5 мм

Поднимите кронштейн с края, ближайшего к батарее. Не пытайтесь полностью снять его — он всё ещё соединён небольшим гибким кабелем.

Держась задвинутым кронштейном в сторону, используйте заострённый конец лопатки, чтобы приподнять и отсоединить гибкий кабель под ним.

Снимите кронштейн.

Снимите винт Y000 2,1 мм, фиксирующий крышку разъёма динамика.

Снимите крышку разъёма динамика.

Используйте кончик лопатки, чтобы приподнять и отсоединить разъём динамика.

При поддевании динамика аккуратно обращайтесь с отщёлкнутым гибким кабелем, чтобы не повредить его. При необходимости удерживайте его в сторону, чтобы динамик свободно вышел.

Вставьте лопатку под верхнюю кромку динамика рядом с краем корпуса iPhone.

Осторожно подденьте и приподнимите верхнюю кромку динамика.

При установке динамика проверьте положение гибкого кабеля и убедитесь, что он не оказался зажат под динамиком.

Держите динамик за боковые кромки и расшатывайте его из стороны в сторону, отделяя клей, который фиксирует его к нижнему краю iPhone.

Оттяните динамик от нижнего края iPhone, пока клеевая прокладка не отделится.

Снимите динамик.

Клеевая прокладка динамика не подлежит повторному использованию. При сборке выполните этот шаг для установки новой прокладки.

С помощью пинцета снимите и удалите всю старую прокладку с рамы и динамика.

С помощью микрофибровой салфетки и изопропилового спирта очистите остатки клея прокладки с рамы и динамика.

Перед установкой новой прокладки определите её правильную ориентацию на нижней части динамика — большой вырез в прокладке должен обрамлять сетку динамика.

Снимите большую прозрачную защитную плёнку с прокладки и с помощью пинцета аккуратно установите прокладку на нижнюю часть динамика.

Чтобы не касаться открытого клеевого слоя, держите прокладку только за внешние кромки защитной плёнки.

Пальцами или лопаткой плотно прижмите прокладку, чтобы зафиксировать её клеем.

Снимите оставшуюся защитную плёнку и установите динамик на место, убедившись, что разъём динамика не оказался зажат под ним.

Удалите винт Phillips 2,3 мм, фиксирующий Taptic Engine.

Используйте лопатку, чтобы отсоединить гибкий кабель Taptic Engine, поддев его и поднимая строго вверх из его гнезда.

Снимите Taptic Engine.

Батарея iPhone X закреплена в задней крышке четырьмя кусками расклинивающего клея — одним на верхней ячейке и тремя на нижней.

Каждый кусок клея имеет чёрную вытяжную бирку на конце, которая слегка приклеена к боковому краю батареи.

Отделите первую клейкую ленту батареи от нижнего края батареи.

Каждая лента имеет небольшую петлю в центре; вставьте инструмент через петлю, если вам трудно захватить ленту.

Не протыкайте батарею острыми инструментами. Проколотая батарея может протечь опасными химикатами или загореться.

Повторите предыдущий шаг, чтобы отделить оставшиеся две клейкие ленты от нижнего края батареи.

Будьте осторожны, чтобы не повредить разъём кабеля динамика непосредственно под центральной клейкой лентой.

На следующих шагах вы будете тянуть каждую ленту, чтобы постепенно растянуть клей под батареей. Этот специальный растягивающийся клей теряет адгезию при растяжении и затем выходит у вас в руке, позволяя легко вынуть батарею.

Если полоски порвутся, не паникуйте! Они не всегда работают как задумано. Читайте дальше для дополнительных шагов по удалению оборванных полосок.

Чтобы повысить шансы на успех:

Не давите на батарею. Держите iPhone крепко за боковые стороны.

Держите полоски плоскими и без складок при вытягивании.

Тяните очень медленно, давая полоске время растянуться и отделиться. На вытягивание каждой полоски уходит примерно 15–30 секунд.

Тяните под небольшим углом, чтобы полоска не зацепилась за нижний край батареи.

Если полоска порвётся под батареей и не поддаётся извлечению, переходите к остальным полоскам, затем продолжайте с дополнительными шагами ниже.

Возьмите одну из боковых клейких лент батареи и медленно потяните её от батареи, в направлении нижней части iPhone.

Тяните равномерно, поддерживая постоянное натяжение полоски, пока она не выскользнёт из промежутка между батареей и задней панелью.

Полоска растянется во много раз по длине. Продолжайте тянуть и при необходимости снова захватите полоску ближе к батарее.

Если клейкие ленты батареи порвутся в процессе удаления, используйте пальцы или тупые пинцеты, чтобы извлечь оставшуюся часть клея, и продолжайте тянуть.

Если какие-либо клеевые полоски порвутся под батареей и не подлежат извлечению, попробуйте удалить оставшиеся полоски, затем продолжите согласно инструкциям ниже.

Повторите предыдущий шаг, чтобы удалить полоску с противоположной стороны, оставив центральную полоску на последок.

Удалите центральную полоску, осторожно, чтобы она не зацепилась за гибкий кабель динамика.

Последняя вытяжная лента находится очень близко к аппаратуре Face ID. При повреждении Face ID можно отремонтировать только в Apple, поэтому работайте аккуратно.

Отклейте и отделите вытяжную ленту на последней клейкой полоске, на верхнем крае верхней ячейки батареи.

Потяните и удалите последнюю клейкую полоску.

Полоска может оторвать батарею при отделении от iPhone, поэтому держите руку над батареей, чтобы зафиксировать её — но не нажимайте на саму батарею, так как дополнительное давление может привести к отрыву полоски под батареей.

Если вы успешно удалили все четыре клейкие полоски, пропустите следующий шаг.

Если клей оторвался под батареей и не поддаётся извлечению, нанесите несколько капель изопропилового спирта высокой концентрации (более 90%) под край батареи в области оборванных клейких полосок.

Подождите около одной минуты, чтобы спирт ослабил клей. Используйте плоский конец лопатки, чтобы осторожно приподнять батарею.

Не пытайтесь силой поддеть батарею. При необходимости нанесите ещё несколько капель спирта, чтобы дополнительно ослабить клей. Никогда не деформируйте и не прокалывайте батарею инструментом.

Будьте осторожны, чтобы не повредить шлейфы или катушку беспроводной зарядки непосредственно под батареей.

Для альтернативных способов открепления батареи от корпуса продолжайте к следующему шагу ниже.

Если какие-либо клейкие полоски порвались и батарея остаётся приклеенной к задней панели, подготовьте iOpener или используйте фен, чтобы нагреть заднюю панель непосредственно за батареей.

Нагрейте iPhone до состояния, когда задняя панель будет чуть слишком горячей, чтобы комфортно её трогать. Не перегревайте iPhone, иначе вы можете случайно воспламенить батарею.

Переверните iPhone и протяните прочную нить (например, зубную нить или тонкую струну от гитары) под батарею.

Обмотайте концы нити вокруг ткани (или наденьте перчатки), чтобы защитить пальцы.

Тяните нить из стороны в сторону пилящими движениями по всей длине батареи, чтобы отделить клей. Это может занять некоторое время, так как клей медленно деформируется, но при терпении батарея освободится. Не деформируйте и не повреждайте батарею.

Если вы решите использовать инструменты для поддевания, делайте это крайне осторожно, чтобы не повредить шлейфы или катушку беспроводной зарядки непосредственно под батареей.

Возьмите аккумулятор за нижний край и извлеките его из iPhone.

Если в телефоне осталось какое‑либо спиртовое решение, аккуратно вытрите его или дайте высохнуть на воздухе перед установкой нового аккумулятора.

Переустановите Taptic Engine и динамик перед установкой нового аккумулятора. Это помогает правильно выровнять аккумулятор при установке.

Перед приклеиванием запасного аккумулятора временно подсоедините разъём аккумулятора к гнезду на плате. Это гарантирует правильное расположение аккумулятора в его углублении.

Приклейте аккумулятор, затем отключите его и продолжите сборку устройства.

Если в комплекте с новым аккумулятором нет предустановленного клея, обратитесь к этому руководству для замены клейких полосок.

Выполните жёсткую перезагрузку после сборки. Это может предотвратить несколько проблем и упростить поиск неисправностей.

Используя плоский конец лопатки, отключите три кабеля переднего модуля камеры:

Проектор точек.

Фронтальная камера.

Инфракрасная камера.

Кабели камеры слабо приклеены к среднему каркасу.

Используя наконечник лопатки, начните у разъёма и проведите лопаткой между кабелем ИК‑камеры и корпусом, чтобы отделить кабель от корпуса.

Повторите для кабеля фронтальной камеры.

Нагрейте, чтобы ослабить клей на сборке передней камеры.

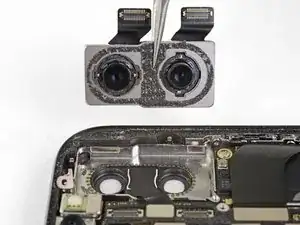

Снимите сборку передней камеры.

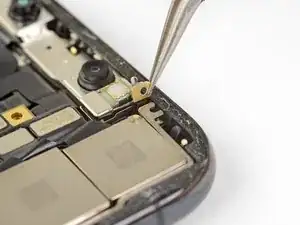

Отключите следующие кабельные разъёмы.

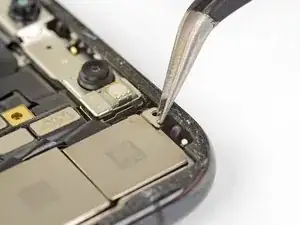

Разъём антенны Wi‑Fi.

Разъём широкоугольной камеры.

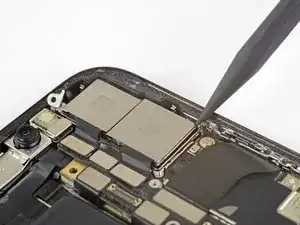

Разъём кнопки питания / вспышки / микрофона.

Разъём телеобъектива.

Разъём шлейфа док‑станции.

Разъём кнопки / беспроводной зарядки.

Разъём сотовой антенны.

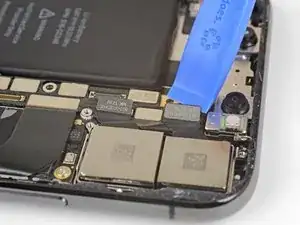

Отключите кабельный разъём антенны Wi‑Fi.

Отключите кабельный разъём широкоугольной камеры.

Отключите кабельный разъём кнопки питания / вспышки / микрофона.

Отключите кабельный разъём телеобъектива.

Отключите кабельный разъём шлейфа док‑станции.

Согните шлейф на 90 градусов вверх, чтобы обеспечить зазор для снятия логической платы.

Отключите кабельный разъём кнопки / беспроводной зарядки.

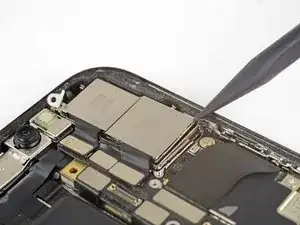

Отключите кабельный разъём сотовой антенны.

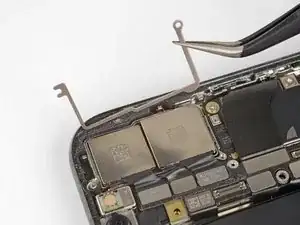

Отогните кабель в сторону.

Логическую плату нельзя вынуть при вставленном лотке SIM‑карты. Если вы не вынули его ранее, извлеките сейчас.

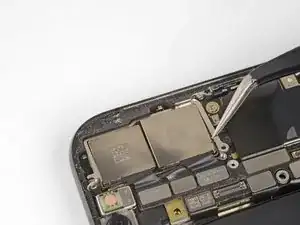

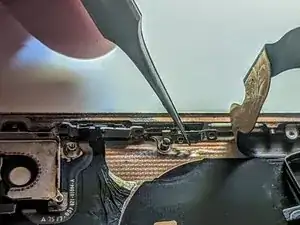

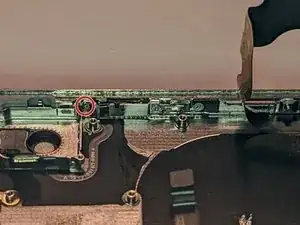

Снимите два крепёжных винта с кронштейна.

Один филипс‑винт 2,7 мм.

Один филипс‑винт 2,1 мм.

Снимите филипс‑винт заземления 2,0 мм.

Снимите заземляющую пластину.

Обязательно установите металлическую заземляющую пластину в том же положении.

При извлечении SIM‑карты из рамки выдвигается штифт и нажимает на рычаг извлечения в держателе SIM‑карты. Штифт необходимо вернуть в рамку, чтобы он не мешал снятию логической платы.

Используйте пинцет с тонкими концами, чтобы подвинуть рычаг извлечения SIM‑карты в сторону корпуса.

Рычаг извлечения должен выглядеть так после выполнения операции. Штифт больше не будет мешать снятию логической платы.

Сборка логической платы установлена на двух стойках, проходящих через нижнюю плату и закреплённых на верхней плате. Для её снятия необходимо равномерно поднять плату вертикально вверх, чтобы освободить стойки.

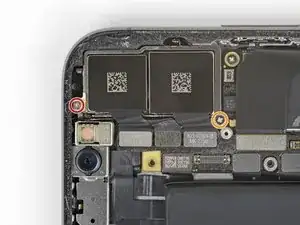

Снимите два филипс‑винта, крепящие кронштейн камеры, следующих длин:

Один винт 2,3 мм

Один винт 2,0 мм

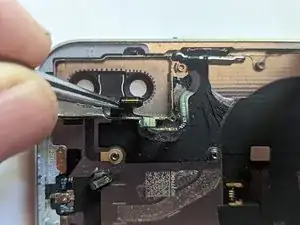

Используйте пинцет, чтобы аккуратно отогнуть маленький металлический заземляющий кронштейн в сторону. Не тяните его вверх — он соединён с хрупким гибким шлейфом.

Поднимите кронштейн камеры от края, ближайшего к аккумулятору, и снимите его.

Для повторной установки кронштейна камеры выполните действия строго в обратном порядке по изображению: сначала опустите внешнюю кромку до тех пор, пока защёлка на правой стороне не войдёт в зазор между корпусом телефона и модулем камеры. Затем опустите кронштейн вниз над модулем камеры.

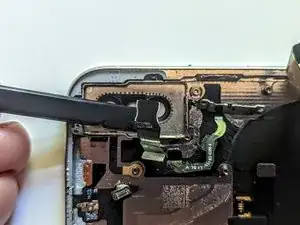

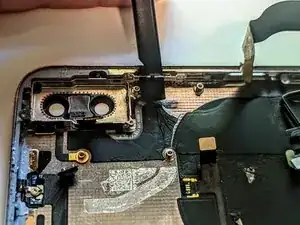

Используйте инструмент для вскрытия или ноготь, чтобы отсоединить два разъёма камеры, поддев их прямо вверх из гнёзд.

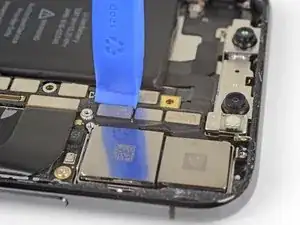

Надавите остриём лопатки на небольшой вырез в правом нижнем углу модуля камеры.

Осторожно подденьте, чтобы отжать камеру и вынуть её из iPhone.

Снимите модуль задней камеры.

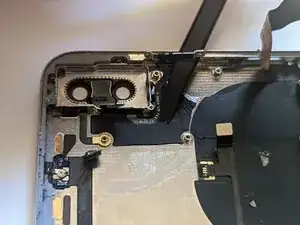

Отделите конец разъёма дока, чтобы получить доступ к кнопке питания и фиксатору экрана.

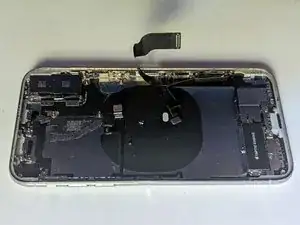

Отогните разъём дока вверх и в сторону от рабочей области.

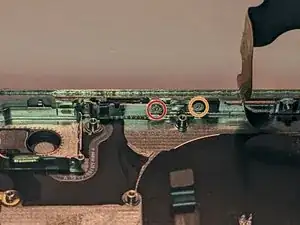

Удалите два винта, удерживающих прижимной зажим экрана.

Один винт Phillips 2,1 мм.

Один винт Phillips 1,9 мм.

Снимите прижимной зажим экрана.

При повторной сборке зажима убедитесь, что он задвинут за чёрную пластиковую деталь на конце, противоположном кнопке питания.

Удалите оставшийся винт Phillips 2,0 мм, фиксирующий кнопку питания.

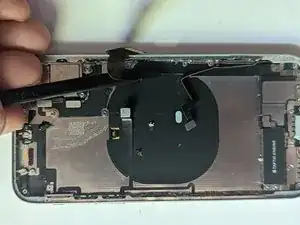

Отделите гибкий кабель от рамы.

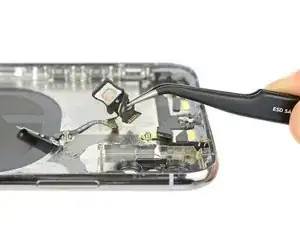

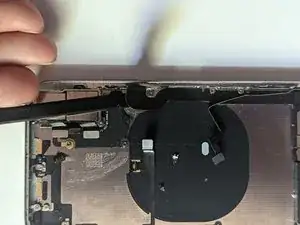

С помощью лопатки подденьте вспышку и микрофон.

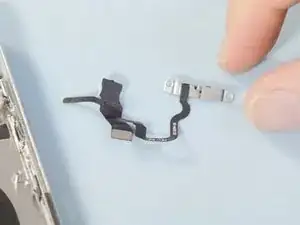

Снимите узел.
