Замена динамика разговорного гнезда Google Pixel 3a

Обратите внимание на два шва на телефоне:

Шов экрана: Этот шов отделяет экран от остальной части телефона. Именно здесь следует поддевать.

Шов рамки: Здесь пластиковая рамка стыкуется с задней крышкой. Он фиксируется винтами. Не поддёргивайте в этом шве.

Прежде чем начать поддевать, обратите внимание на следующие области на экране:

Шлейф экрана: Не поддёргивайте глубже, чем указано, иначе вы рискуете повредить этот шлейф.

Кромка с проклейкой: Поддевание за пределами узкой кромки без наклона лопатки повредит панель дисплея.

Разогрейте iOpener и приложите его к правому краю дисплея на одну минуту.

Вы можете пропустить этот шаг, поскольку клей экрана Pixel 3a не очень прочный. Однако нагрев снизит риск трещин на экране.

Поместите присоску рядом с правым краем экрана.

Потяните за присоску с сильной, равномерной силой.

Вставьте лопаточку в зазор, не более чем на 1 мм.

Этот шаг показывает, как вставить лопаточку, не повредив OLED-панель. Сделайте это до того, как разрезать какие-либо длинные кромки телефона.

Держа лопаточку на глубине 1 мм в зазоре, поверните её вверх под крутым углом.

В этом положении аккуратно протолкните лопаточку в зазор примерно на 1/4" (6 мм). Лопаточка должна скользить под OLED-панелью.

Остановитесь, если почувствуете, что кончик лопаточки упирается в выступ. Лопаточка может давить на край OLED-панели. Измените угол и попробуйте снова.

Сдвиньте лопаточку вдоль правого края, разрезая клей.

Не вставляйте лопаточку глубже, чем на 1/4" (6 мм), иначе вы можете повредить шлейф экрана.

Оставьте лопаточку на месте, чтобы клей не слипся снова.

При разрезании нижнего края телефона не вставляйте лопаточку более чем на 1/4" (6 мм).

Проведите лопаточкой вокруг нижнего правого угла, чтобы разрезать клей.

Если угол тяжело разрезать, приложите нагретый iOpener к углу на минуту и попробуйте снова.

Продолжайте разрезать вдоль нижнего края телефона и вокруг левого угла.

Разрежьте левый край телефона, убедившись, что правильно под углом вводите лопаточку под OLED-панель и вставляете её не более чем на 1/4" (6 мм).

Чтобы ввести лопаточку под OLED-панель, введите кончик лопаточки не более чем на 1 мм, наклоните лопаточку вверх, затем медленно протолкните её на 1/4".

Разрежьте верхний край, удерживая лопаточку не более чем на 5/16" (8 мм).

После того как все кромки разрезаны, аккуратно откиньте правый край экрана.

Не снимайте экран. Он всё ещё прикреплён к телефону шлейфом возле левого края.

Используйте монтажную лопаточку, чтобы осторожно разрезать оставшийся клей.

После разрезания всех клеев переверните прикреплённое стекло экрана вниз и положите его на телефон. Шлейф экрана должен быть свободно изогнут.

Аккуратно отлепите чёрную ленту, закрывающую крепёжную скобу разъёма экрана.

Если лента в хорошем состоянии, вы можете использовать её повторно при сборке. В противном случае замените её кусочком электротехнической ленты.

Снимите два T3 винта длиной 4,4 мм, крепящие скобу разъёма экрана.

Снимите крепёжную скобу разъёма экрана.

Используйте острый конец лопатки, чтобы поддеть и отключить гибкий кабель экрана.

При отключении подобных разъёмов будьте осторожны, чтобы не сдвинуть с платы маленькие поверхностно-монтируемые компоненты вокруг гнезда.

Чтобы повторно подсоединить нажимные разъёмы вроде этого, аккуратно совместите контакты и надавите на одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте посередине. При смещении разъёма контакты могут погнуться, что приведёт к необратимым повреждениям.

Снимите экран.

Тщательно сравните ваш запасной экран с оригинальной деталью. Возможно, потребуется перенести дополнительные компоненты (например, сетку динамика) на новую деталь.

Для повторной установки экрана:

Следуйте этому руководству, если вы используете прокладки из кусков клея по контуру.

Если вы используете двустороннюю ленту, такую как Tesa, следуйте этому руководству.

Во время первого включения после сборки экран пройдёт процедуру калибровки. Не прикасайтесь к экрану в этот момент, так как это может привести к неправильной калибровке сенсора и возникновению проблем с тачем.

Удалите четырнадцать винтов T3 следующих длин, крепящих пластиковую среднюю рамку:

Двенадцать серебристых винтов T3 длиной 4.3 мм

Два чёрных винта T3 длиной 4.3 мм

В ходе ремонта отслеживайте каждый винт и возвращайте его точно в то место, откуда он был вынут.

Средняя рамка всё ещё удерживается пластиковыми защёлками.

Вставьте монтажную лопатку в шов рамы в нижней части телефона. Этот шов расположен между пластиковой средней рамкой и задней крышкой.

Проведите лопаткой вдоль шва, чтобы освободить защёлки, удерживающие пластиковую среднюю рамку.

Проведите монтажной лопаткой вдоль левой и правой кромки телефона, чтобы освободить защёлки рамки.

Поднимите нижний край пластиковой средней рамки вверх, но не снимайте рамку. Рамка всё ещё прикреплена к телефону хрупким кабелем датчика приближения у верхнего края.

Для повторной установки пластиковой средней рамки совместите рамку с задней крышкой и сожмите периферию телефона пальцами, чтобы защёлки встали на место.

Используйте острый конец лопатки, чтобы аккуратно поддеть и отключить разъём датчика приближения от материнской платы.

Возможно, разъём датчика приближения автоматически отключился, когда вы поднимали среднюю рамку.

Снимите пластиковую среднюю рамку.

Этот шаг показывает, как повторно подключить датчик приближения при сборке.

Совместите верхний край пластиковой средней рамки с телефоном.

Используйте острый конец лопатки, чтобы аккуратно совместить и нажать разъём датчика приближения на гнездо материнской платы.

Это требует терпения и аккуратности. После установки разъёма можно также аккуратно прижать его пальцем, чтобы закрепить.

В качестве альтернативы можно вынуть датчик приближения из рамки и сначала подсоединить его к материнской плате.

Используйте острый конец лопатки, чтобы аккуратно поддеть датчик приближения из его гнезда в рамке. Датчик слабо приклеен к рамке.

Снимите датчик с рамки. Подсоедините разъём датчика к гнезду на материнской плате.

Протяните кабель датчика через рамку и установите датчик обратно в гнездо. Приложите палец, чтобы приклеить датчик обратно к рамке.

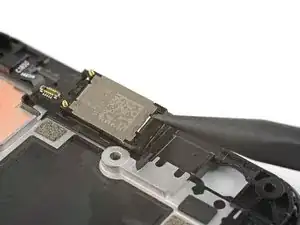

Вставьте острый конец лопатки в одну из четырёх маленьких выемок под металлической пластиной разговорного динамика.

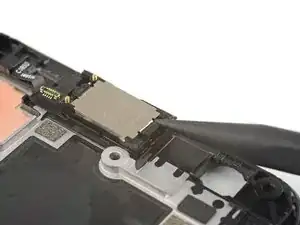

Подденьте вверх, чтобы освободить модуль разговорного динамика из его посадочного места.

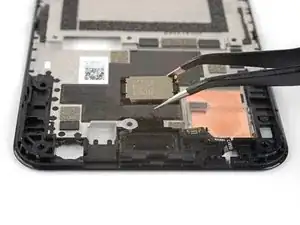

Снимите разговорный динамик.

При установке запасного разговного динамика убедитесь, что он правильно ориентирован. Две золотые контактные пружины должны быть направлены вверх, на той же стороне средней рамки, что и медная защита (на правой стороне фото этого шага).
