Замена аккумулятора Google Pixel 3 XL

Нагрейте iOpener и приложите его к правому краю задней крышки на одну минуту.

Также можно использовать фен, тепловую пушку или тёплую плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к нагреву.

Пока вы ждёте, обратите внимание на следующие участки на задней крышке:

Сильный клей — рядом с нижней частью телефона находятся большие участки клея.

Кабель датчика отпечатков — будьте осторожны, чтобы не перерезать кабель при поддевании.

Приложите присоску к разогретому краю задней крышки как можно ближе к кромке.

Резко и равномерно потяните присоску вверх, чтобы создать зазор.

В зависимости от возраста телефона это может быть трудно. Если возникают трудности, подогрейте край и попробуйте снова.

Вставьте острие пластикового медиатора в образовавшийся зазор.

Проведите медиатором вдоль правого края, чтобы разрезать клей.

Клей размазывается и становится трудноразрезаемым после остывания. Если это произошло, снова подогрейте край, чтобы облегчить резку.

После того как вы прорежете край, оставьте медиатор в шве, чтобы клей не слипся снова.

Приложите разогретый iOpener к нижней части задней крышки на одну минуту.

Используйте медиатор, чтобы прорезать нижний правый угол и продолжить вдоль нижнего края телефона.

Работайте медленно при проходе вокруг угла, чтобы панель не треснула. Если резать становится трудно, снова подогрейте.

Оставьте медиатор в шве, чтобы клей не слипся снова.

Продолжайте нагревать и резать оставшиеся края телефона.

Будьте осторожны при работе вдоль левого края телефона. Если медиатор застрял около верхней части, возможно, вы зацепили кабель датчика отпечатков. Немного оттяните медиатор из шва и попробуйте снова.

Обязательно прорежьте толстые участки клея возле нижней и правой сторон телефона.

Осторожно приподнимите правый край задней крышки.

Используйте медиатор, чтобы прорезать оставшийся клей вдоль краёв.

Откиньте правый край задней крышки вверх и положите отогнутую панель вдоль левой стороны телефона.

Убедитесь, что на кабеле датчика отпечатков сохранён запас, и не пережмите его.

При сборке это хорошее место, чтобы включить телефон и проверить все функции перед окончательным закрытием. Обязательно полностью выключите телефон перед продолжением работы.

При сборке следуйте этому руководству для установки самоклеящихся прокладок, вырезанных по размеру, для задней крышки.

Если вы заменили датчик отпечатков, вам потребуется использовать этот программный инструмент, чтобы телефон распознал новый датчик.

Используйте пинцет, чтобы аккуратно оторвать жёлтую ленту над разъёмом кабеля датчика отпечатков.

Используйте остриё лопатки, чтобы аккуратно поднять чёрный фиксатор на ZIF-разъёме кабеля датчика отпечатков.

Возьмитесь за язычок кабеля пальцами или пинцетом и осторожно вытяните гибкий кабель из разъёма.

Чтобы избежать короткого замыкания, не прикасайтесь пинцетом к металлическим контактам на гибком кабеле.

Снимите заднюю крышку.

Следуйте этому руководству, чтобы правильно нанести новый клей для задней крышки.

Снимите четыре винта T3, удерживающие металлическую опорную пластину:

Три винта длиной 4 мм

Один винт длиной 3 мм

В ходе ремонта следите за каждым винтом и убедитесь, что он возвращается на своё исходное место.

Вставьте плоский конец лопатки под верхний правый край металлической пластины и подденьте, чтобы ослабить её.

Снимите металлическую опорную пластину.

Используйте наконечник лопатки, чтобы поддеть и отсоединить разъём аккумулятора от его гнезда.

Не используйте металлические инструменты для отключения аккумулятора — вы рискуете замкнуть аккумулятор.

Согните кабель аккумулятора так, чтобы разъём случайно не коснулся гнезда.

Используйте наконечник лопатки, чтобы поддеть и отсоединить разъём индукционной катушки зарядки от платы вблизи правого края телефона.

Вставьте кончик медиатора под один край индукционной катушки.

Проведите медиатором вдоль края, чтобы ослабить клей.

Режьте как можно глубже, при этом следя за тем, чтобы не проткнуть поверхность аккумулятора.

Наклоните край, который вы надрезали, вверх.

Удерживая телефон в наклонном положении, нанесите несколько капель средства для растворения клея или изопропилового спирта высокой концентрации вдоль края.

Держите телефон в этом положении минуту-две, чтобы клей размягчился.

Вставьте плоский конец медиатора под угол индукционной катушки.

Медленно и равномерно продвигайте медиатор под катушкой, чтобы ослабить клей.

Клей в основном по периметру индукционной катушки. Используйте медиатор, чтобы медленно разрезать клей.

Если клей трудно разрезать, наклоните телефон и нанесите ещё несколько капель средства для растворения клея.

Снимите бесконтактную индукционную катушку.

Для установки заменяемой катушки:

Тщательно очистите поверхность аккумулятора от остатков клея. Будьте очень осторожны, чтобы не проткнуть аккумулятор.

Подключите разъём индукционной катушки к гнезду на плате. Это обеспечит правильное выравнивание катушки.

Снимите клеевую защитную плёнку с заменяемой катушки.

Разместите катушку на аккумуляторе и плотно прижмите её на место.

Следующие два шага показывают, как отключить разъём блока кнопок, чтобы вы случайно не повредили его при поддевании аккумулятора.

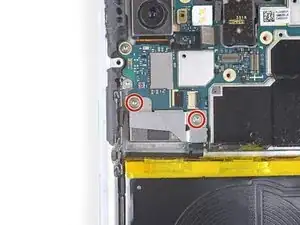

Удалите два винта T3 длиной 3 мм, фиксирующие кронштейн разъёма блока кнопок.

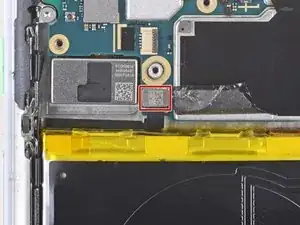

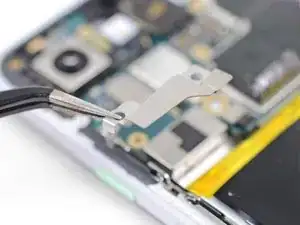

Снимите кронштейн разъёма блока кнопок.

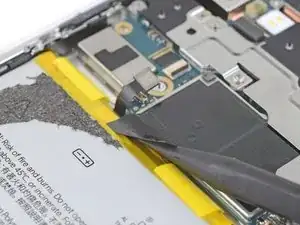

Используйте наконечник лопатки, чтобы поддеть и отсоединить разъём блока кнопок от его гнезда на плате.

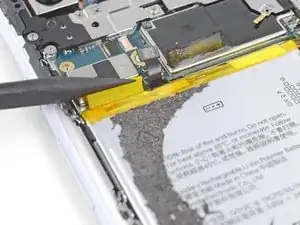

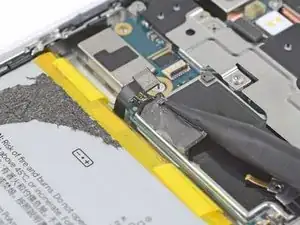

Вставьте наконечник лопатки в зазор вдоль верхнего края аккумулятора.

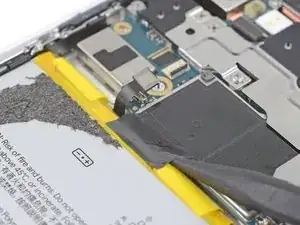

Медленно проведите наконечником вдоль зазора, чтобы поднять и отделить изолирующую ленту от аккумулятора.

Отогните ленту от аккумулятора.

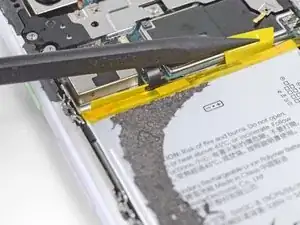

Аккуратно подведите наконечник лопатки под жёлтые вытяжные язычки аккумулятора, сложенные вдоль верхнего края аккумулятора.

Отделите вытяжные язычки от аккумулятора.

В верхней части аккумулятора есть крутые острые кромки, которые легко переломают клеевую ленту при вытягивании.

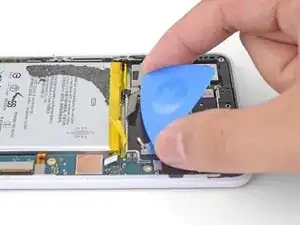

Вставьте плоский конец медиатора в зазор над аккумулятором, позади жёлтого вытяжного язычка.

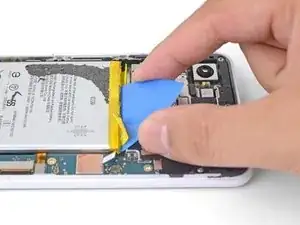

Плотно зафиксируйте медиатор под аккумулятором. Медиатор будет служить буфером для клеевой ленты и точкой опоры для поддевания.

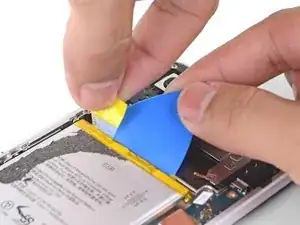

Тяните жёлтый клеевой язычок медленной равномерной силой. Старайтесь тянуть под как можно более пологим углом (вместо прямо вверх).

При вытягивании клеевого язычка сохраняйте давление на медиатор, чтобы как можно глубже зафиксировать его под аккумулятором.

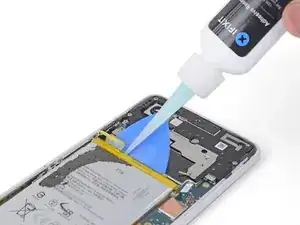

Если клей застрял, можно капнуть несколько капель средства для растворения клея или изопропилового спирта высокой концентрации в зазор, чтобы помочь ослабить аккумулятор. Это, скорее всего, ослабит обе полосы одновременно.

Повторите процесс со вторым клеевым язычком.

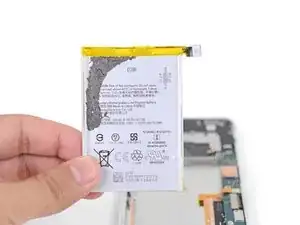

Снимите аккумулятор.

Не повторно используйте аккумулятор после его снятия — это представляет опасность. Замените его на новый аккумулятор.

Для установки заменяемого аккумулятора:

Удалите остатки клея из гнезда аккумулятора.

Временно подключите разъём аккумулятора к его гнезду на плате. Это обеспечит правильное выравнивание аккумулятора.

Нанесите растягивающиеся клеевые полоски, двустороннюю ленту или заранее вырезанные клеевые полоски.

Разместите аккумулятор в телефоне и плотно прижмите его на место.

Отключите разъём аккумулятора от его гнезда на плате и продолжите сборку.
