Замена датчика отпечатка пальца Google Pixel 3a

Вставьте инструмент для извлечения SIM-карты, биту для извлечения SIM или скрепку в отверстие лотка SIM.

Нажмите, чтобы извлечь лоток.

Обратите внимание на два шва на телефоне:

Шов экрана: Этот шов отделяет экран от остальной части телефона. Именно здесь нужно поддевать.

Шов рамки: Здесь пластиковая рамка примыкает к задней крышке. Он удерживается винтами. Не поддёргивайте в этом шве.

Перед тем как начать поддевание, отметьте следующие зоны на экране:

Гибкий кабель экрана: Не поддевайте глубже, чем указано, иначе вы рискуете повредить этот кабель.

Периферийный клей: Поддевание за пределами узкого периметра без углового ввода медиатора повредит панель дисплея.

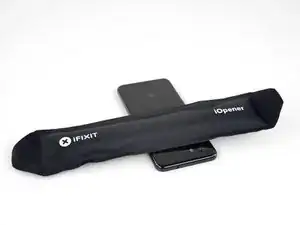

Нагрейте iOpener и приложите его к правому краю дисплея на одну минуту.

Вы можете пропустить этот шаг, поскольку клей экрана Pixel 3a не очень сильный. Однако его нагрев снизит вероятность трещин на экране.

Поместите присоску рядом с правым краем экрана.

Потяните за присоску сильной и ровной силой.

Вставьте медиатор в зазор, не более чем на 1 мм.

Этот шаг показывает, как вставить медиатор, не повредив OLED-панель. Выполните это перед разрезанием вдоль каких-либо длинных сторон телефона.

С медиатором, вставленным на 1 мм в зазор, поверните его вверх под крутым углом.

В этом положении аккуратно протолкните медиатор в зазор примерно на 1/4" (6 мм). Медиатор должен скользить под OLED-панелью.

Остановитесь, если почувствуете, что наконечник медиатора упирается в выступ. Медиатор может давить на край OLED-панели. Измените угол медиатора и попробуйте снова.

Проведите медиатор вдоль правого края, разрезая клей.

Не вставляйте медиатор глубже 1/4" (6 мм), иначе вы можете повредить гибкий кабель экрана.

Оставьте медиатор на месте, чтобы клей не затянулся снова.

При прорезании вокруг нижнего края телефона не вставляйте медиатор глубже 1/4" (6 мм).

Проведите медиатор вокруг нижнего правого угла, чтобы разрезать клей.

Если угол трудно разрезать, приложите нагретый iOpener к углу на минуту и попробуйте снова.

Продолжайте разрезать вдоль нижнего края телефона и вокруг левого угла.

Разрежьте по левому краю телефона, убедившись, что правильно угловали медиатор под OLED-панель и вставили его не более чем на 1/4" (6 мм).

Чтобы загнуть медиатор под OLED-панель, вставьте его кончик не более чем на 1 мм, поднимите медиатор вверх, а затем медленно вдавите его на 1/4".

Разрежьте вдоль верхнего края, удерживая медиатор не глубже 5/16" (8 мм).

Срезав все кромки, аккуратно отогните правый край экрана.

Не снимайте экран. Он всё ещё прикреплён к телефону гибким кабелем возле левого края.

Используйте медиатор для аккуратного разрезания оставшегося клея.

Срезав весь клей, переверните прикреплённое стекло экрана лицевой стороной вниз и положите его на телефон. Гибкий кабель экрана должен быть свободно изогнут.

Осторожно отлепите чёрную ленту, закрывающую кронштейн разъёма экрана.

Если лента в хорошем состоянии, вы можете снова использовать её при сборке. В противном случае замените её куском электроизоляционной ленты.

Удалите два винта T3 длиной 4,4 мм, фиксирующие кронштейн разъёма экрана.

Снимите кронштейн разъёма экрана.

Используйте острый конец лопатки, чтобы поддеть и отсоединить гибкий кабель экрана.

При отсоединении таких разъёмов будьте осторожны, чтобы не сдвинуть маленькие поверхностные компоненты, окружающие гнездо.

Чтобы снова подключить нажжимные разъёмы как этот, аккуратно совместите и нажмите одну сторону, пока она не щелкнет, затем повторите с другой стороны. Не нажимайте в середине. Если разъём смещён, контакты могут согнуться и повредиться окончательно.

Снимите экран.

Тщательно сравните заменяемый экран с оригинальной деталью. Возможно, придётся перенести дополнительные компоненты (например, сетку динамика) на новую деталь.

Чтобы установить экран обратно:

Следуйте этому руководству, если вы используете клей, вырезанный по размеру.

Если вы используете двустороннюю ленту, такую как Tesa, следуйте этому руководству.

Во время загрузки после сборки экран пройдёт процедуру калибровки. Не касайтесь экрана в этот процесс, так как это может привести к неправильной калибровке сенсора и возникновению проблем с сенсорным вводом.

Удалите четырнадцать винтов T3 следующих размеров, фиксирующих пластиковую среднюю рамку:

Двенадцать серебристых винтов T3 длиной 4,3 мм

Два чёрных винта T3 длиной 4,3 мм

В ходе этого ремонта отслеживайте каждый винт и убедитесь, что он возвращается именно на то место, откуда был извлечён.

Средняя рамка всё ещё удерживается пластиковыми защёлками.

Вставьте медиатор для вскрытия в шов рамы в нижней части телефона. Этот шов находится между пластиковой средней рамкой и задней крышкой.

Проведите медиатор вдоль шва, чтобы освободить защёлки, удерживающие пластиковую среднюю рамку.

Проведите медиатором вдоль левого и правого краёв телефона, чтобы освободить защёлки рамки.

Поднимите нижний край пластиковой средней рамки вверх, но не снимайте рамку. Рамка всё ещё прикреплена к телефону тонким кабелем датчика приближения в верхней части.

Чтобы установить пластиковую среднюю рамку обратно, совместите рамку с задней крышкой и сожмите периметр телефона пальцами, чтобы защёлки встали на место.

Используйте острый конец лопатки, чтобы аккуратно поддеть и отсоединить разъём датчика приближения от материнской платы.

Ваш разъём датчика приближения мог автоматически отключиться, когда вы подняли рамку.

Снимите пластиковую среднюю рамку.

Этот шаг показывает, как подключить датчик приближения при сборке.

Совместите верхний край пластиковой средней рамки с телефоном.

Используйте острый конец лопатки, чтобы аккуратно совместить и вставить разъём датчика приближения в гнездо на материнской плате.

Это требует терпения и аккуратности. После установки разъёма вы также можете мягко прижать его пальцем к гнезду.

В качестве альтернативы можно вынуть датчик приближения из рамки и сначала прикрепить его к материнской плате.

Используйте острый конец лопатки, чтобы аккуратно выпрямить датчик приближения из его посадочного места в рамке. Датчик слегка приклеен к рамке.

Снимите датчик с рамки. Подсоедините разъём датчика к гнезду на материнской плате.

Протяните кабель датчика через рамку и установите датчик в посадочное место. Прижмите пальцем, чтобы датчик снова приклеился к рамке.

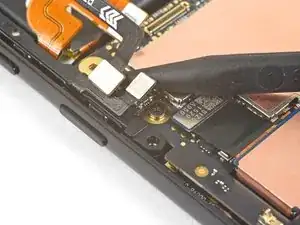

Используйте острый конец лопатки, чтобы поддеть и отсоединить разъём батареи от её гнезда на материнской плате.

Немного согните гибкий кабель батареи, чтобы он не соприкоснулся случайно с гнездом.

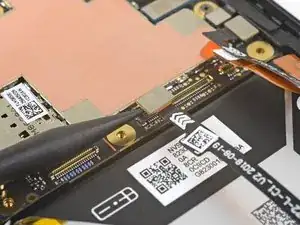

Используйте острый конец лопатки, чтобы поддеть и отсоединить межсоединительный гибкий кабель от его гнезда на материнской плате.

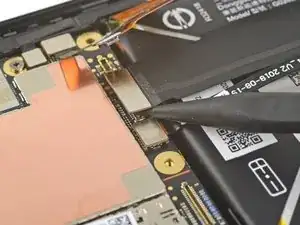

Используйте острый конец лопатки, чтобы поддеть и отсоединить разъём левого сенсора сжатия от его гнезда на материнской плате.

Используйте острый конец лопатки, чтобы поддеть и отсоединить разъём правых кнопок от его гнезда на материнской плате.

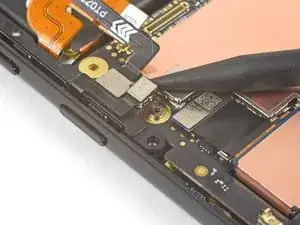

Подденьте разъём кабеля правого сенсора сжатия от его гнезда на материнской плате.

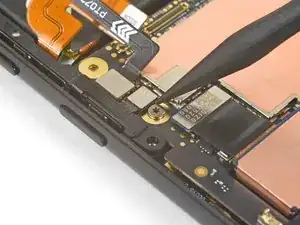

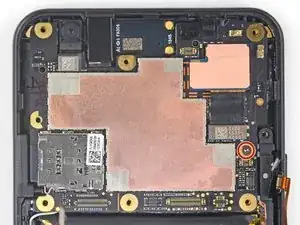

Удалите один винт T3 длиной 2,7 мм, крепящий материнскую плату возле правого края.

Убедитесь, что вы извлекли лоток SIM перед выполнением этого шага.

Вставьте плоский конец лопатки под правый край материнской платы и подденьте вверх, чтобы ослабить плату.

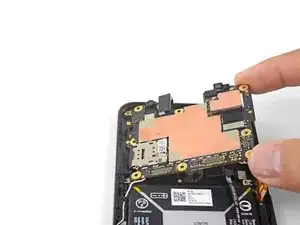

Возьмитесь за правый край материнской платы и поверните её влево, пока она не ляжет горизонтально.

Не удаляйте материнскую плату. Она всё ещё прикреплена к остальной части телефона.

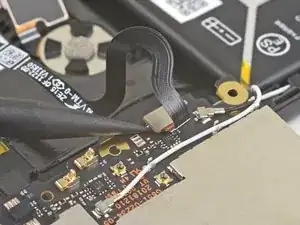

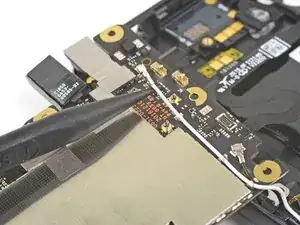

Используйте острый конец лопатки, чтобы приподнять и отключить кабель датчика отпечатков пальцев от разъёма на плате.

Если вы заменяете только датчик отпечатков, можно не снимать полностью плату. В этом случае пропустите следующие три шага.

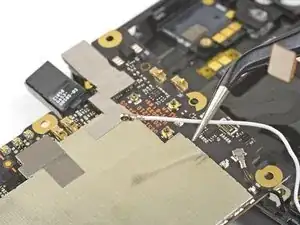

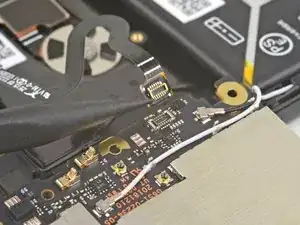

Используйте острый конец лопатки, чтобы приподнять и отключить белый антенный кабель от разъёма на плате.

Осторожно выведите кабель из крепёжных зажимов.

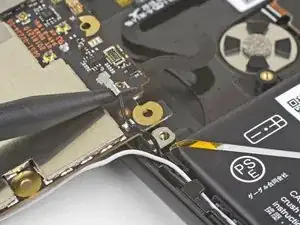

Используйте острый конец лопатки, чтобы приподнять и отключить чёрный антенный кабель от разъёма на плате.

Выведите кабель из крепёжного зажима.

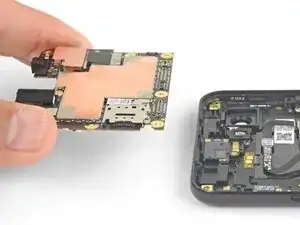

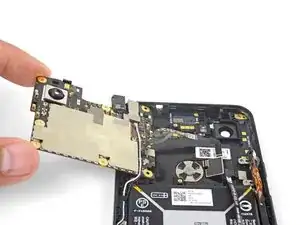

Снимите плату.

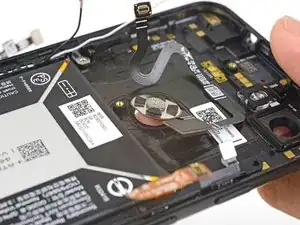

Нагрейте iOpener и приложите его к датчику отпечатков на одну минуту. Это размягчит клей, удерживающий его на месте.

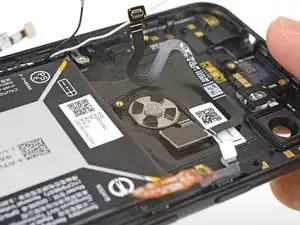

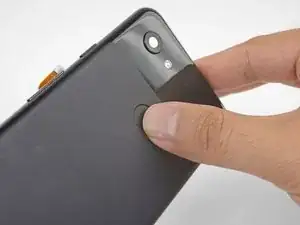

Нажмите пальцем на датчик отпечатков со стороны задней панели телефона, пока он не ослабнет и не выйдет из выреза.

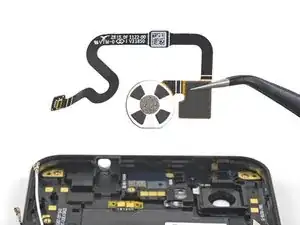

Снимите датчик отпечатков пальцев.
