Замена задней камеры Google Pixel 3a XL
Это руководство по ремонту было написано сотрудниками iFixit и не одобрено компанией Google. Узнайте больше о наших руководствах по ремонту здесь.

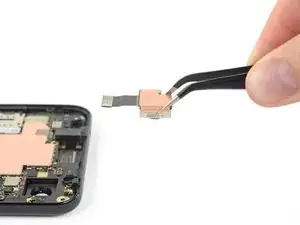

В этом руководстве показано, как снять и заменить основную (тыловую) камеру устройства Google Pixel 3a XL.
Панель дисплея Pixel 3a XL хрупкая. Если Вы планируете повторно использовать экран после ремонта, обязательно внимательно отнеситесь к предупреждениям в инструкции по вскрытию.
Шаг 1
На следующих шагах Вы будете снимать экран Pixel 3a, разрезая клей, который его удерживает.

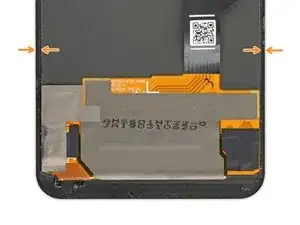

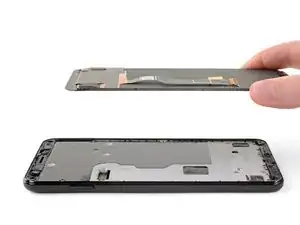

Для справки на этом шаге показана обратная сторона экрана.
Обратите внимание на узкий зазор между краем экрана и OLED-панелью под стеклом. Если Вы планируете повторно использовать экран, внимательно следуйте инструкциям ниже.

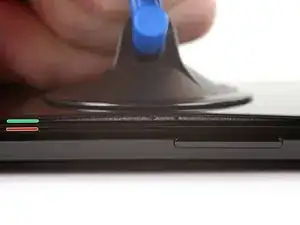

Также обратите внимание на два разных стыка между корпусом телефона и экраном:
Стык экрана: место соприкосновения экрана с остальной частью телефона. Именно здесь экран будет отделяться, и именно здесь нужно поддевать.

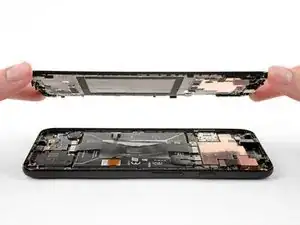

Стык средней рамы: место соприкосновения средней рамы с корпусом телефона. Эта часть крепится винтами. Не поддевайте в этом месте.
Шаг 2

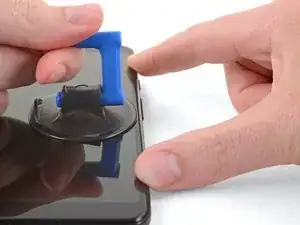

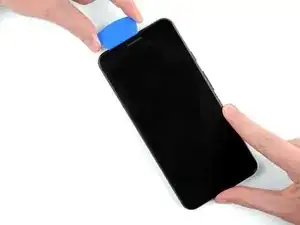

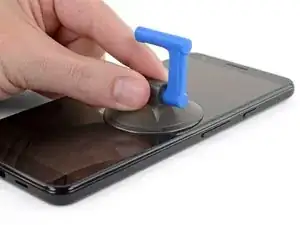

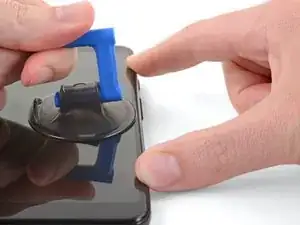

Установите присоску на правом краю экрана, сразу под кнопкой регулировки громкости.
Шаг 3
На следующем шаге Вы будете вставлять вскрывающий инструмент между экраном и пластиковым корпусом телефона.
Если Вы будете неосторожны, пластиковый инструмент может повредить хрупкую OLED-панель дисплея, расположенную под стеклом.

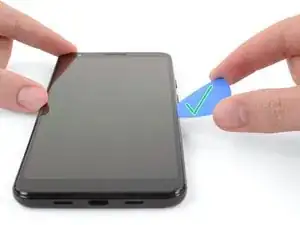

Если Вы планируете повторно использовать экран телефона, обязательно вставьте инструмент под углом вниз, как показано на втором фото этого шага.
Это обеспечит скольжение вскрывающего инструмента под OLED-панелью, а не между стеклом и панелью, что повредит экран.
Шаг 4

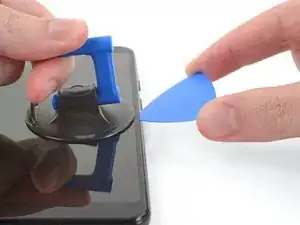

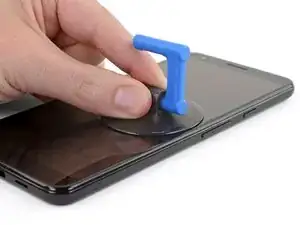

Сильным и ровным усилием потяните присоску вверх, чтобы образовался зазор между экраном и телефоном.
Вставьте вскрывающий инструмент в зазор.
Остановитесь, если почувствуете, что кончик инструмента упирается во что-то. Возможно, инструмент давит на край OLED-панели. Измените угол наклона инструмента вниз и попробуйте снова.
Как только вскрывающий инструмент будет вставлен, присоску можно убрать.
Шаг 5

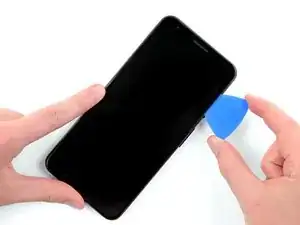

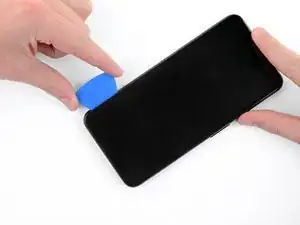

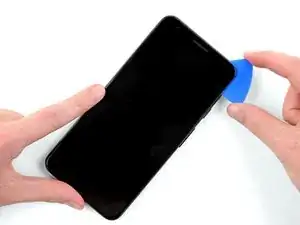

После вставки инструмента перемещайте его вверх и вниз вдоль правого края телефона, разрезая клей, удерживающий экран на месте.
Шаг 6
Клей, удерживающий верхний и нижний края экрана, нанесён толстым слоем и значительно прочнее тонких полос на боковых сторонах.

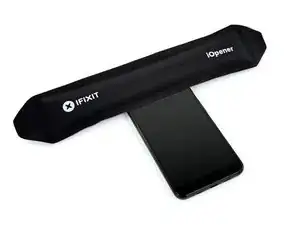

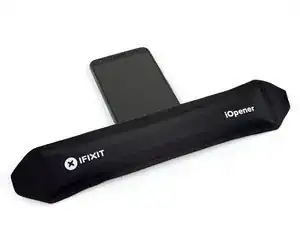

Если Вы планируете повторно использовать экран, нагрейте верхний край телефона с помощью iOpener, тепловой пушки или фена, чтобы ослабить клей перед началом разрезания.
Шаг 7

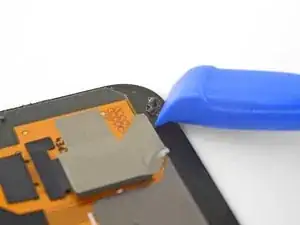

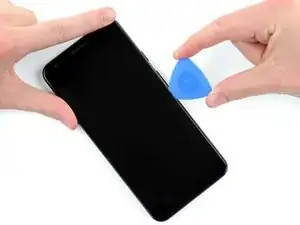

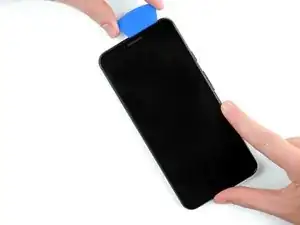

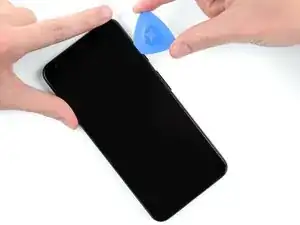

Осторожно проведите вскрывающим инструментом по верхнему правому углу экрана.
Как показано в шаге один, зазор между дисплеем и краем стеклянного экрана здесь больше, чем на боковых сторонах.
Если Вы планируете повторно использовать экран, на этом шаге будьте предельно внимательны: либо держите инструмент глубоко внутри телефона под OLED-дисплеем (как показано на фото этого шага), либо вставляйте инструмент не более чем на 5 мм, чтобы избежать контакта с дисплеем под стеклом.
Шаг 8

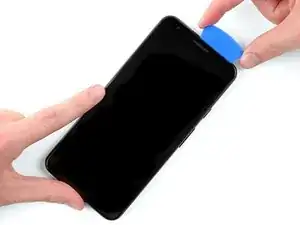

Продолжайте разделять клей вдоль верхнего края дисплея.
При разрезании в этом месте Вы можете встретить камеру и датчик приближения, размещённые здесь. Не поддевайте агрессивно — просто аккуратно обойдите их.
Шаг 9

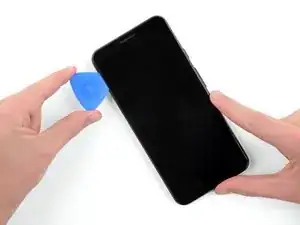

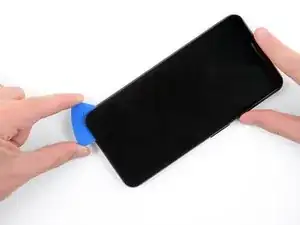

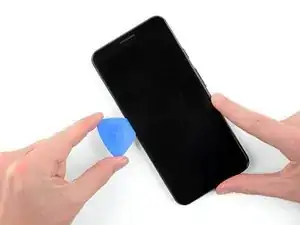

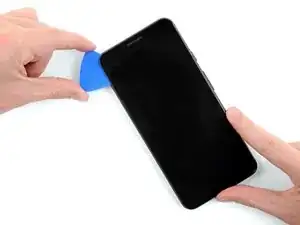

Проведите вскрывающим инструментом вниз по левой стороне телефона, разделяя клей.
Шаг 10
Клей, удерживающий нижний край экрана, нанесён толстым слоем и значительно прочнее тонких полос на боковых сторонах.
Если Вы планируете повторно использовать экран, нагрейте нижний край телефона с помощью iOpener, тепловой пушки или фена, чтобы ослабить клей перед началом разрезания.
Шаг 11

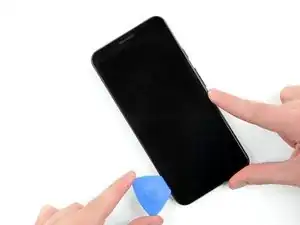

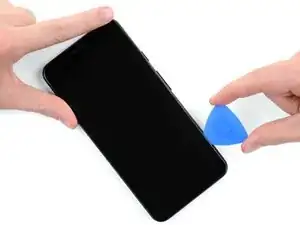

Проведите вскрывающим инструментом вдоль нижнего края телефона, отделяя остатки клея, удерживающего экран на месте.
Как показано в шаге один, зазор между дисплеем и краем экрана здесь больше, чем на боковых сторонах.
Если Вы планируете повторно использовать экран, на этом шаге будьте предельно внимательны: либо держите инструмент глубоко внутри телефона под OLED-дисплеем (как показано на фото этого шага), либо вставляйте инструмент не более чем на 5 мм, чтобы избежать контакта с дисплеем под стеклом.
Не пытайтесь снимать экран еще! Он по-прежнему подключён к телефону кабелем дисплея.
Шаг 12

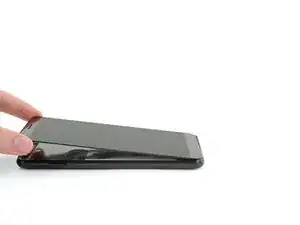

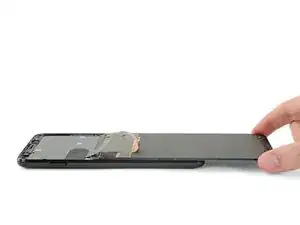

Поднимите экран за верхний край (где находится фронтальная камера) и аккуратно переверните его на 180° так, чтобы экран лежал лицевой стороной вниз на корпусе телефона.

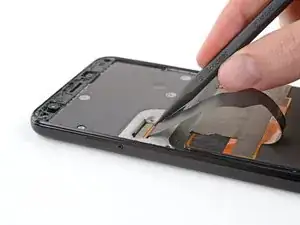

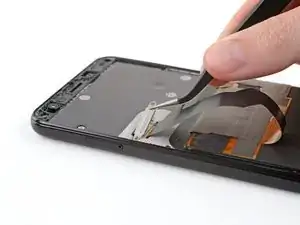

Если планируется повторное использование экрана, будьте осторожны, чтобы не повредить кабель дисплея на этом этапе.
