Замена дочерней платы Google Pixel 3a

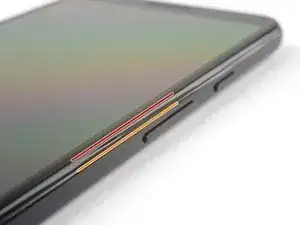

Обратите внимание на два шва на телефоне:

Шов экрана: Этот шов отделяет экран от остальной части телефона. Именно здесь следует поддевать.

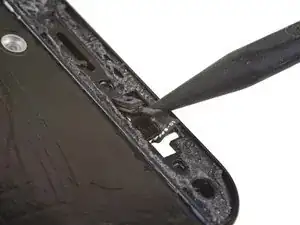

Шов рамки: Здесь пластиковая рамка соприкасается с задней крышкой. Он зафиксирован винтами. Не поддевать в этом шве.

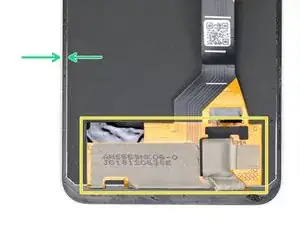

Перед тем как начать поддевать, обратите внимание на следующие участки экрана:

Шлейф экрана: Не поддевать глубже, чем указано, иначе вы рискуете повредить этот шлейф.

Клей по периметру: Поддевание за пределами узкого периметра без наклона площадки повредит панель дисплея.

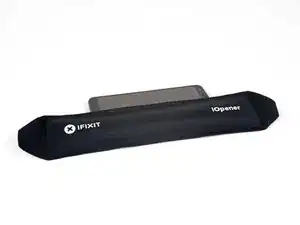

Нагрейте iOpener и приложите его к правому краю дисплея на одну минуту.

Вы можете пропустить этот шаг, так как клей экрана Pixel 3a не очень прочный. Однако нагрев снизит вероятность трещин на экране.

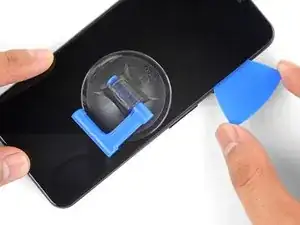

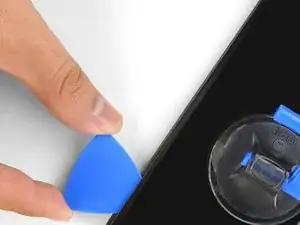

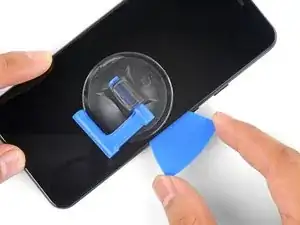

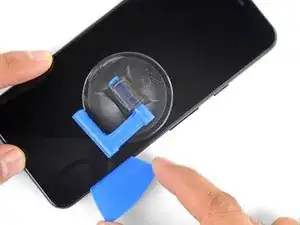

Поместите присоску рядом с правым краем экрана.

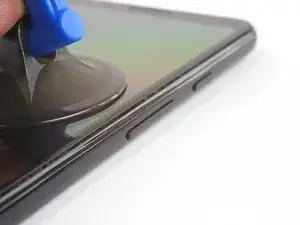

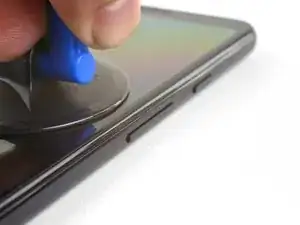

Потяните за присоску с сильной равномерной силой.

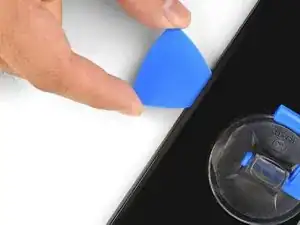

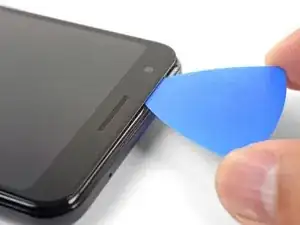

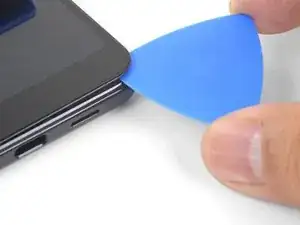

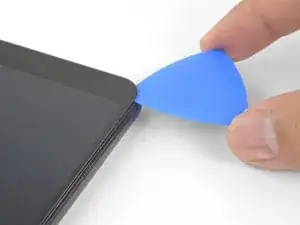

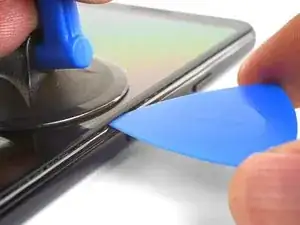

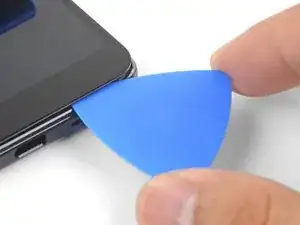

Вставьте пластик для вскрытия в зазор, не более чем на 1 мм.

Этот шаг показывает, как вставить пластик, не повредив OLED-панель. Сделайте это до того, как разрезать любую из длинных граней телефона.

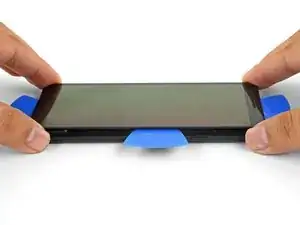

При вставленном на 1 мм пластике, поверните его вверх под крутым углом.

Под этим углом осторожно протолкните пластик в зазор примерно на 1/4" (6 мм). Пластик должен скользить под OLED-панелью.

Остановитесь, если почувствуете, что наконечник пластика упирается в выступ. Пластик может давить на край OLED-панели. Поменяйте угол и попробуйте снова.

Проведите пластиком вдоль правого края, разрезая клей.

Не вставляйте пластик дальше чем на 1/4" (6 мм), иначе вы можете повредить шлейф экрана.

Оставьте пластик на месте, чтобы клей не схлопнулся обратно.

При резке вокруг нижнего края телефона не вставляйте пластик глубже чем на 1/4" (6 мм).

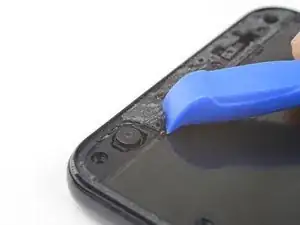

Проведите пластиком вокруг нижнего правого угла, чтобы разрезать клей.

Если угол трудно разрезать, приложите нагретый iOpener к углу на минуту и попробуйте снова.

Продолжайте резать вдоль нижнего края телефона и вокруг левого угла.

Разрежьте левый край телефона, убедившись, что правильно направляете пластик под OLED-панель и вставляете его не более чем на 1/4" (6 мм).

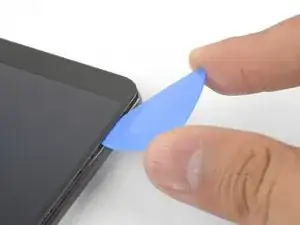

Чтобы направить пластик под OLED-панель, вставьте наконечник пластика не более чем на 1 мм, наклоните пластик вверх и затем медленно протолкните его на 1/4".

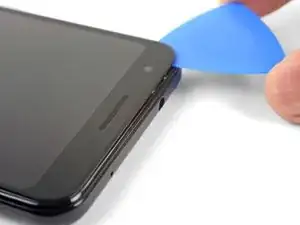

Разрежьте вдоль верхнего края, удерживая пластик не глубже чем 5/16" (8 мм).

После того, как все края разрезаны, осторожно отогните правый край экрана.

Не снимайте экран. Он по-прежнему прикреплен к телефону шлейфом рядом с левым краем.

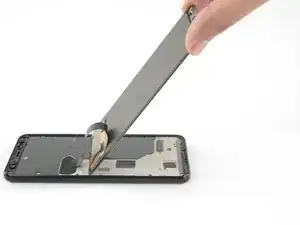

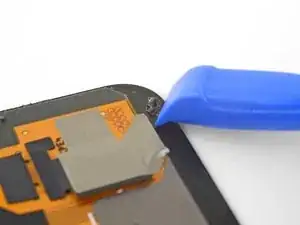

Используйте пластиковую лопатку, чтобы аккуратно разрезать оставшийся клей.

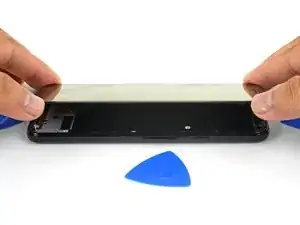

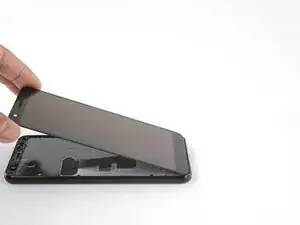

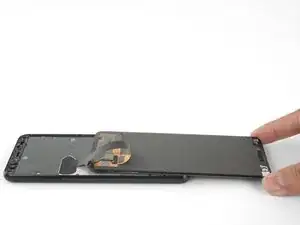

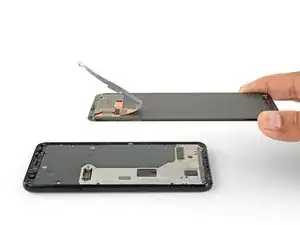

Когда весь клей разрезан, переверните прикреплённый экран стеклом вниз и положите его на телефон. Шлейф экрана должен быть свободно изогнут.

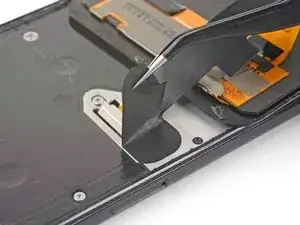

Осторожно снимите черную ленту, покрывающую кронштейн разъема экрана.

Если лента в хорошем состоянии, вы можете использовать её повторно при сборке. В противном случае замените её куском изоленты.

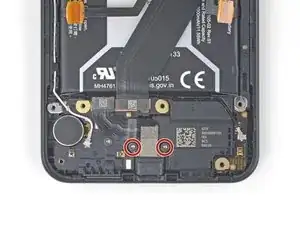

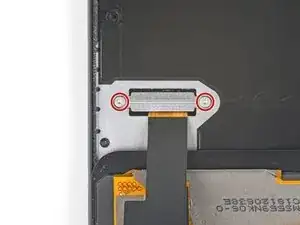

Удалите два винта T3 длиной 4,4 мм, фиксирующие кронштейн разъема экрана.

Снимите кронштейн разъема экрана.

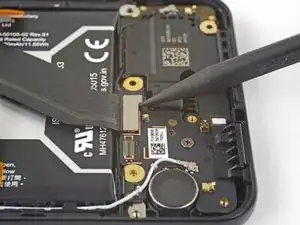

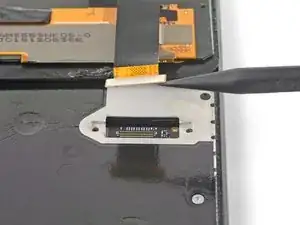

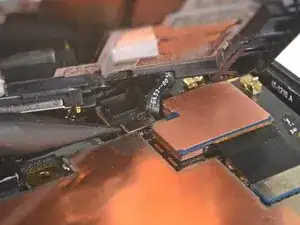

Используйте остриё лопатки, чтобы приподнять и отсоединить гибкий кабель экрана.

При отключении таких разъёмов будьте осторожны, чтобы не сдвинуть мелкие поверхностные компоненты, расположенные вокруг гнезда.

Чтобы повторно подключить нажимные разъёмы как этот, аккуратно совместите и нажмите с одной стороны до щелчка, затем повторите с другой стороны. Не нажимайте посередине. Если разъём окажется смещён, контакты могут погнуться, что приведёт к непоправимому повреждению.

Снимите экран.

Тщательно сравните новый экран с оригинальной деталью. Возможно, потребуется перенести дополнительные компоненты (например, монтажную сетку динамика) на новую деталь.

Для повторной установки экрана:

Следуйте этому руководству, если вы используете клеи, вырезанные по размеру.

Если вы используете двустороннюю ленту, например Tesa, следуйте этому руководству.

Во время загрузки после сборки экран пройдёт процедуру калибровки. Не прикасайтесь к экрану во время этого процесса — это может привести к неправильной калибровке сенсора и появлению проблем с сенсорным вводом.

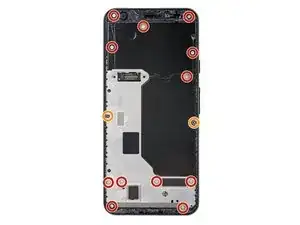

Снимите четырнадцать винтов T3 следующих длин, крепящих пластиковую среднюю рамку:

Двенадцать серебристых винтов T3 длиной 4,3 мм

Два чёрных винта T3 длиной 4,3 мм

В ходе ремонта отслеживайте каждый винт и убедитесь, что он возвращается ровно на своё место.

Средняя рамка всё ещё зажата пластиковыми защёлками.

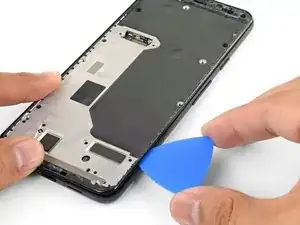

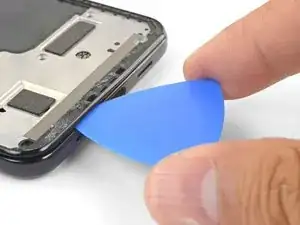

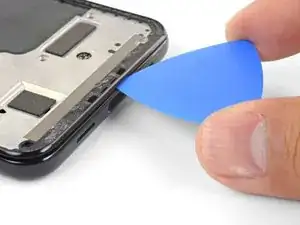

Вставьте монтажную лопатку в шов рамки в нижней части телефона. Этот шов находится между пластиковой средней рамкой и задней крышкой.

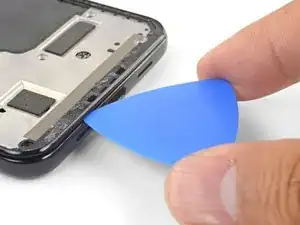

Проведите лопатку вдоль шва, чтобы освободить защёлки, удерживающие пластиковую среднюю рамку.

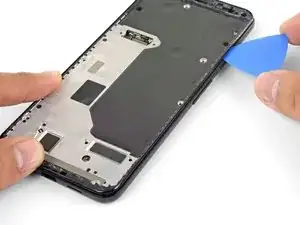

Проведите монтажной лопаткой вдоль левого и правого краёв телефона, чтобы освободить защёлки рамки.

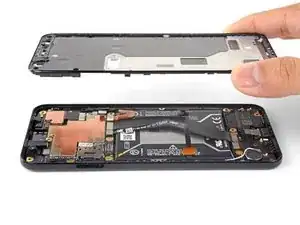

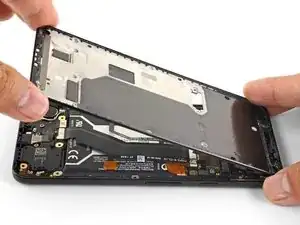

Поднимите нижний край пластиковой средней рамки, но не снимайте рамку. Рамка всё ещё прикреплена к телефону через хрупкий кабель датчика приближения у верхнего края.

Чтобы снова установить пластиковую среднюю рамку, совместите рамку с задней крышкой и сожмите периметр телефона пальцами, чтобы защёлки встали на место.

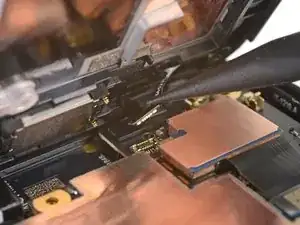

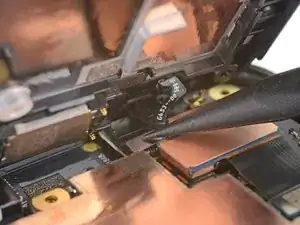

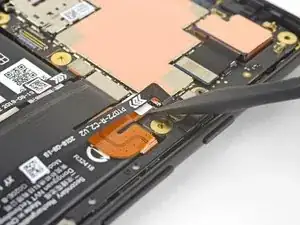

Используйте остриё лопатки, чтобы аккуратно приподнять и отсоединить разъём датчика приближения от материнской платы.

Ваш разъём датчика приближения мог автоматически отсоединиться, когда вы приподняли рамку.

Снимите пластиковую среднюю рамку.

Этот шаг показывает, как повторно подключить датчик приближения при сборке.

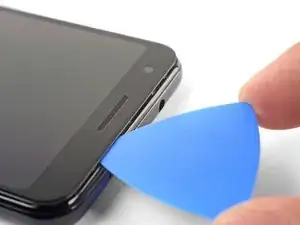

Совместите верхний край пластиковой средней рамки с телефоном.

Используйте остриё лопатки, чтобы аккуратно совместить и прижать разъём датчика приближения к гнезду на материнской плате.

Это требует терпения и точности. После установки разъёма вы также можете легко прижать его пальцем, чтобы зафиксировать в гнезде.

В качестве альтернативы можно вынуть датчик приближения из рамки и сначала подключить его к материнской плате.

Используйте остриё лопатки, чтобы аккуратно вы prыть датчик приближения из его посадочного места в рамке. Датчик слабо приклеен к рамке.

Удалите датчик из рамки. Подключите разъём датчика к его гнезду на материнской плате.

Протяните кабель датчика через рамку и установите датчик в посадочное место. Прижмите пальцем, чтобы датчик приклеился обратно к рамке.

Используйте остриё лопатки, чтобы приподнять и отсоединить разъём батареи от гнезда на материнской плате.

Легко согните гибкий кабель батареи, чтобы он не соприкасался случайно с гнездом.

Снимите два винта T3 длиной 3,3 мм, крепящие порт USB-C.

Используйте остриё лопатки, чтобы приподнять и отсоединить разъём порта USB-C от дочерней платы.

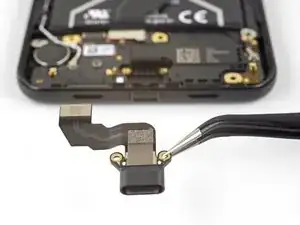

Снимите модуль порта USB-C.

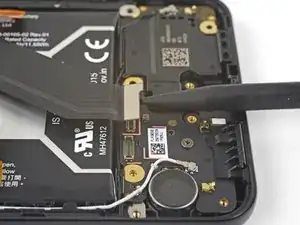

Используйте остриё лопатки, чтобы приподнять и отсоединить межсоединительный кабель от его гнезда на дочерней плате.

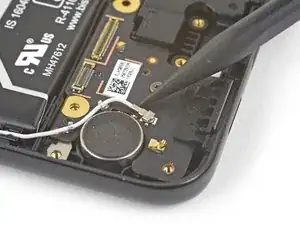

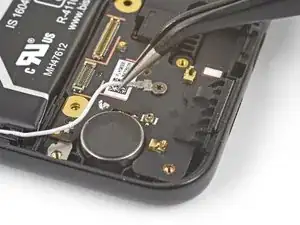

Используйте остриё лопатки, чтобы приподнять и отсоединить белый антенный кабель от его гнезда на дочерней плате.

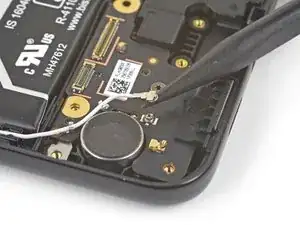

Аккуратно выведите антенный кабель из его удерживающих защёлок.

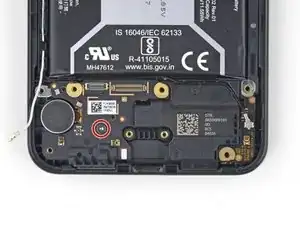

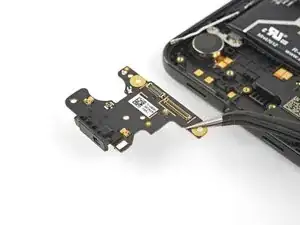

Снимите единственный винт T3 длиной 2,7 мм, крепящий дочернюю плату к раме.

Снимите дочернюю плату.
