Замена фронтальной камеры Google Pixel 3a

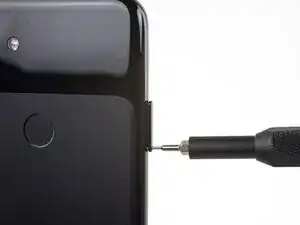

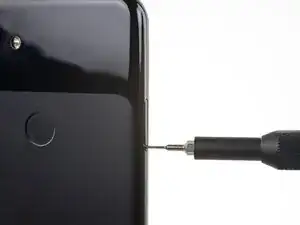

Вставьте инструмент для извлечения SIM-карты, биту для извлечения SIM или скрепку в отверстие лотка SIM.

Нажмите, чтобы извлечь лоток.

Обратите внимание на два шва на телефоне:

Шов экрана: Этот шов отделяет экран от остальной части телефона. Здесь следует поддевать.

Шов рамы: Здесь пластиковая рамка соединяется с задней крышкой. Он закреплён винтами. Не поддевайте в этом шве.

Перед началом поддёва обратите внимание на следующие области на экране:

Гибкий кабель экрана: Не поддевайте глубже, чем указано, иначе вы рискуете повредить этот кабель.

Клей по периметру: Поддевание за пределами узкого периметра без угла захвата может повредить панель дисплея.

Нагрейте iOpener и приложите его к правому краю дисплея на минуту.

Вы можете пропустить этот шаг, поскольку клей экрана Pixel 3a не очень прочен. Однако нагрев уменьшит риск трещин на экране.

Поместите присоску рядом с правым краем экрана.

Потяните присоску с сильной равномерной силой.

Вставьте медиатор в зазор, не более чем на 1 мм.

Этот шаг показывает, как вставить медиатор, не повредив OLED-панель. Сделайте это до того, как будете резать длинные стороны телефона.

С медиатором в зазоре на 1 мм, поверните медиатор вверх до крутого угла.

В этом положении осторожно продвиньте медиатор в зазор примерно на 1/4" (6 мм). Медиатор должен скользить под OLED-панелью.

Остановитесь, если почувствуете, что кончик медиатора упирается в выступ. Медиатор может давить на край OLED-панели. Измените угол и попробуйте снова.

Проведите медиатором вдоль правого края, прорезая клей.

Не вставляйте медиатор более чем на 1/4" (6 мм), иначе вы можете повредить гибкий кабель экрана.

Оставьте медиатор на месте, чтобы клей не склеился снова.

При прорезании вдоль нижнего края телефона не вставляйте медиатор более чем на 1/4" (6 мм).

Проведите медиатором вокруг нижнего правого угла, чтобы прорезать клей.

Если угол тяжело прорезается, приложите нагретый iOpener к углу на минуту и попробуйте снова.

Продолжайте прорезать вдоль нижнего края телефона и вокруг левого угла.

Прорежьте по левому краю телефона, убедившись, что медиатор правильно заходит под OLED-панель, и вставляйте его не более чем на 1/4" (6 мм).

Чтобы загнать медиатор под OLED-панель, вставьте кончик медиатора не более чем на 1 мм, поверните медиатор вверх, а затем медленно продвиньте его на 1/4".

Прорежьте вдоль верхнего края, удерживая медиатор не более чем на 5/16" (8 мм).

Когда все края прорезаны, аккуратно приподнимите правый край экрана.

Не снимайте экран. Он всё ещё прикреплён к телефону гибким кабелем рядом с левым краем.

Используйте медиатор, чтобы аккуратно разрезать оставшийся клей.

Когда весь клей разрезан, переверните прикреплённое стекло экрана лицевой стороной вниз и положите его сверху на телефон. Гибкий кабель экрана должен быть слегка изогнут.

Осторожно снимите чёрную ленту, закрывающую кронштейн разъёма экрана.

Если лента в хорошем состоянии, вы можете использовать её повторно при сборке. В противном случае замените её куском электроп tapes.

Удалите два винта T3 длиной 4,4 мм, крепящие кронштейн разъёма экрана.

Снимите кронштейн разъёма экрана.

Используйте кончик лопатки, чтобы приподнять и отключить гибкий кабель экрана.

При отсоединении таких разъёмов будьте осторожны, чтобы не сдвинуть мелкие поверхностно-монтированные компоненты вокруг гнезда.

Чтобы снова подключить нажимные разъёмы типа этого, аккуратно совместите и прижмите одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте по центру. Если разъём смещён, контакты могут погнуться и получить необратимые повреждения.

Снимите экран.

Тщательно сравните запасной экран с оригинальной деталью. Возможно, потребуется перенести дополнительные компоненты (например, сетку динамика) на новую деталь.

Чтобы заново установить экран:

Следуйте этому руководству, если вы используете клей, нарезанный по форме.

Если вы используете двустороннюю ленту, такую как Tesa, следуйте этому руководству.

Во время загрузки после сборки экран пройдёт процедуру калибровки. Не трогайте экран в этот процесс, так как это может привести к некорректной калибровке сенсора и возникновению проблем с сенсорным вводом.

Снимите четырнадцать винтов T3 следующих длин, фиксирующих пластиковую среднюю рамку:

Двенадцать серебристых винтов T3 4,3 мм

Два чёрных винта T3 4,3 мм

В ходе ремонта отслеживайте каждый винт и убедитесь, что он возвращается именно на своё место.

Средняя рамка всё ещё удерживается пластмассовыми защёлками.

Вставьте инструмент для вскрытия в шов рамки внизу телефона. Этот шов находится между пластиковой средней рамкой и задней крышкой.

Проведите инструментом вдоль шва, чтобы освободить защёлки, удерживающие пластиковую среднюю рамку.

Проведите инструментом для вскрытия вдоль левых и правых кромок телефона, чтобы освободить защёлки рамки.

Поднимите нижний край пластиковой средней рамки, но не снимайте рамку. Рамка всё ещё прикреплена к телефону тонким кабелем датчика приближения в верхней части.

Чтобы заново установить пластиковую среднюю рамку, совместите её с задней крышкой и сожмите периметр телефона пальцами, чтобы защёлки встали на место.

Используйте кончик лопатки, чтобы аккуратно приподнять и отключить разъём датчика приближения от платы.

Возможно, разъём датчика приближения автоматически отключился при подъёме рамки.

Снимите пластиковую среднюю рамку.

Этот шаг показывает, как подключить датчик приближения при сборке.

Совместите верхний край пластиковой средней рамки с телефоном.

Используйте кончик лопатки, чтобы аккуратно совместить и нажать разъём датчика приближения на гнездо на плате.

Это требует терпения и аккуратности. После установки разъёма вы также можете мягко прижать его пальцем, чтобы закрепить на гнезде.

В качестве альтернативы можно снять датчик приближения с рамки и сначала подключить его к плате.

Используйте кончик лопатки, чтобы аккуратно выпрессовать датчик приближения из его гнезда в рамке. Датчик слабо приклеен к рамке.

Снимите датчик с рамки. Подсоедините разъём датчика к его гнезду на плате.

Протяните кабель датчика через рамку и разместите датчик в гнезде. Прижмите пальцем, чтобы датчик приклеился обратно к рамке.

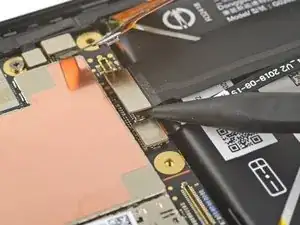

Используйте кончик лопатки, чтобы приподнять и отключить разъём батареи от его гнезда на плате.

Слегка загните гибкий кабель батареи, чтобы он случайно не соприкоснулся с гнездом.

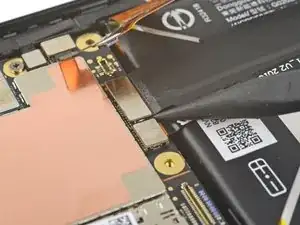

Используйте кончик лопатки, чтобы приподнять и отключить межкомпонентный гибкий кабель от его гнезда на плате.

Используйте кончик лопатки, чтобы приподнять и отключить разъём кабеля левого датчика сжатия от его гнезда на плате.

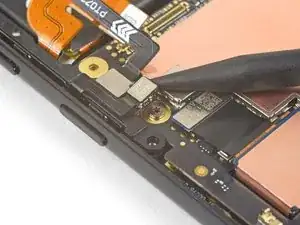

Используйте кончик лопатки, чтобы приподнять и отключить разъём правых кнопок от его гнезда на плате.

Подденьте разъём кабеля правого датчика сжатия и отключите его от гнезда на плате.

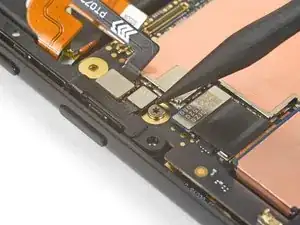

Снимите один винт T3 2,7 мм, фиксирующий плату возле правого края.

Убедитесь, что вы извлекли лоток SIM-карты.

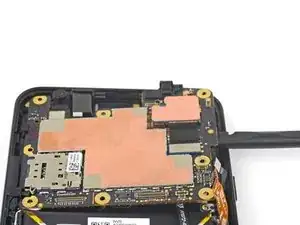

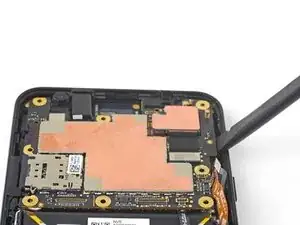

Вставьте плоский конец лопатки под правый край платы и подденьте вверх, чтобы ослабить плату.

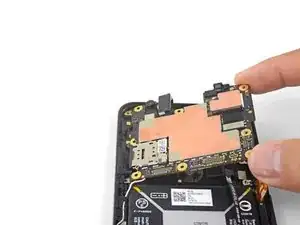

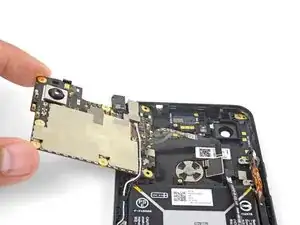

Возьмите правый край платы и поверните её влево, пока она не ляжет ровно.

Не снимайте плату. Она всё ещё прикреплена к остальной части телефона.

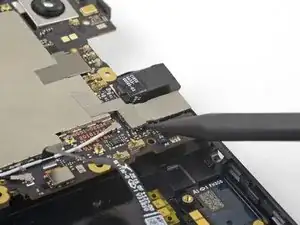

С помощью острого конца лопатки подденьте и отсоедините разъём камеры от гнезда на материнской плате.

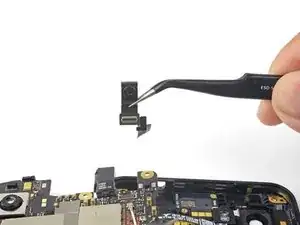

Выньте камеру из гнезда, отрывая клей, удерживающий её на месте.
