Замена динамика Google Pixel 3a

Обратите внимание на два шва на телефоне:

Шов экрана: этот шов разделяет экран от остальной части телефона. Именно здесь нужно поддевать.

Шов рамки: место, где пластиковая рамка соединяется с задней крышкой. Фиксация производится винтами. Не поддевайте по этому шву.

Перед тем как начать поддевать, обратите внимание на следующие участки экрана:

Гибкий кабель экрана: не поддевайте глубже указанных инструкций, иначе есть риск повредить этот кабель.

Периметр клея: поддевание за пределами узкой кромки без наклона инструмента повредит дисплейную панель.

Нагрейте инструмент iOpener и приложите его к правому краю дисплея на минуту.

Можно пропустить этот шаг, так как клей, удерживающий экран Pixel 3a, не очень прочный. Тем не менее, нагрев снизит вероятность повреждения экрана.

Установите присоску вблизи правого края экрана.

Потяните за присоску с равномерным и сильным усилием.

Вставьте инструмент в зазор, не более чем на 1 мм.

Этот шаг показывает, как вставить инструмент, не повредив OLED-панель. Выполните его перед тем, как резать по длинным сторонам телефона.

Удерживая инструмент в зазоре на глубине 1 мм, наклоните его вверх под крутым углом.

Под этим углом осторожно продвиньте инструмент внутрь примерно на 1/4 дюйма (6 мм). Инструмент должен пройти под OLED-панелью.

Остановитесь, если почувствуете, что кончик инструмента упирается в выступ. Инструмент может давить на край OLED-панели. Измените угол и повторите попытку.

Перемещайте инструмент по правому краю, разрезая клей.

Не вставляйте инструмент глубже чем на 1/4 дюйма (6 мм), иначе можно повредить гибкий кабель экрана.

Оставьте инструмент на месте, чтобы клей не затянулся повторно.

При прорезании клея вдоль нижнего края не вставляйте инструмент глубже чем на 1/4 дюйма (6 мм).

Переместите инструмент по правому нижнему углу, разрезая клей.

Если угол прорезать трудно, приложите разогретый iOpener к этому углу на минуту и повторите попытку.

Продолжайте прорезание вдоль нижнего края телефона и вокруг левого угла.

Прорежьте левый край телефона, следя за тем, чтобы правильно направить инструмент под OLED-панель и не вставлять его глубже чем на 1/4 дюйма (6 мм).

Чтобы наклонить инструмент под OLED-панель, вставьте его кончик не более чем на 1 мм, наклоните инструмент вверх и затем медленно продвиньте его на 1/4 дюйма.

Продвигайтесь вдоль верхнего края, не углубляя инструмент более чем на 5/16 дюйма (8 мм).

После того как клей по всем краям разрезан, осторожно откиньте правый край экрана.

Не отделяйте экран полностью. Он по-прежнему прикреплён к телефону гибким кабелем возле левого края.

Используйте инструмент для аккуратного разрезания остатков клея.

Когда весь клей разрезан, переверните экран лицевой стороной вниз и положите его поверх телефона. Гибкий кабель экрана должен образовывать свободный изгиб.

Осторожно снимите чёрную ленту, закрывающую кронштейн разъёма экрана.

Если лента в хорошем состоянии, её можно использовать повторно при сборке. В противном случае замените её куском изоляционной ленты.

Снимите два винта T3 длиной 4,4 мм, фиксирующих кронштейн разъёма экрана.

Удалите кронштейн разъёма экрана.

Воспользуйтесь кончиком лопатки, чтобы поддеть и отключить гибкий кабель экрана.

При отключении разъёмов подобного типа будьте осторожны, чтобы не повредить мелкие компоненты поверхностного монтажа вокруг разъёма.

Чтобы вновь подключить разъём давления, аккуратно выровняйте его и нажмите на одну сторону, пока он не защёлкается, затем повторите то же самое на другой стороне. Не нажимайте на середину разъёма. При неправильной установке контакты могут согнуться, что приведёт к постоянному повреждению.

Снимите экран.

Тщательно сравните экран-замену с оригинальной деталью. Возможно, потребуется перенести дополнительные компоненты (например, сетку динамика) на новую деталь.

Чтобы установить экран заново:

Следуйте данному руководству, если используете самоклеящиеся прокладки специального размера.

Если используется двусторонняя клейкая лента, например Tesa, следуйте этому руководству.

После сборки во время запуска экран пройдёт калибровку. Не прикасайтесь к экрану в этот момент, так как это может привести к неправильной калибровке сенсорного управления и возникновению проблем с откликом.

Выкрутите четырнадцать винтов T3 следующих размеров, крепящих пластиковую среднюю рамку:

Двенадцать серебристых винтов T3 длиной 4,3 мм

Два чёрных винта T3 длиной 4,3 мм

Во время всего ремонта отслеживайте каждый винт и убедитесь, что он возвращается точно туда, откуда был снят.

Средняя рамка всё ещё удерживается пластиковыми защёлками.

Вставьте инструмент для вскрытия в зазор рамки в нижней части телефона. Этот зазор находится между пластиковой средней рамкой и задней крышкой.

Перемещайте инструмент вдоль зазора, чтобы освободить защёлки, удерживающие среднюю рамку.

Переместите инструмент для вскрытия вдоль левого и правого краёв телефона, чтобы освободить защёлки средней рамки.

Приподнимите нижний край пластиковой средней рамки вверх, но не извлекайте рамку полностью. Средняя рамка соединена с телефоном хрупким кабелем датчика приближения, который расположен в верхнем крае.

Чтобы установить пластиковую среднюю рамку назад, совместите рамку с задней крышкой и сожмите края корпуса пальцами, чтобы защёлкнуть крепления на место.

Воспользуйтесь кончиком лопатки, чтобы аккуратно поддеть и отключить разъём датчика приближения от материнской платы.

Разъём датчика приближения мог отключиться автоматически при поднятии средней рамки.

Снимите пластиковую среднюю рамку.

На этом шаге показано, как подключить датчик приближения при сборке.

Совместите верхний край пластиковой средней рамки с корпусом телефона.

Воспользуйтесь кончиком лопатки, чтобы аккуратно выровнять и подключить разъём датчика приближения к разъёму на материнской плате.

Это потребует немного терпения и аккуратности. После того как разъём установлен, можно также осторожно нажать на него пальцем, чтобы полностью вставить.

В качестве альтернативы можно снять датчик приближения со средней рамки, чтобы сначала подключить его к материнской плате.

Воспользуйтесь кончиком лопатки, чтобы аккуратно поддеть датчик из посадочного гнезда на средней рамке. Датчик слегка приклеен к рамке.

Извлеките датчик из рамки. Подключите разъём датчика к разъёму на материнской плате.

Протяните кабель датчика через рамку и установите датчик обратно в гнездо. Нажмите пальцем, чтобы приклеить датчик к средней рамке.

Воспользуйтесь кончиком лопатки, чтобы поддеть и отключить разъём батареи от разъёма на материнской плате.

Немного согните гибкий кабель батареи, чтобы он случайно не коснулся разъёма.

Выкрутите два винта T3 длиной 3,3 мм, крепящих порт USB-C.

Воспользуйтесь кончиком лопатки, чтобы поддеть и отключить разъём порта USB-C от дочерней платы.

Снимите модуль порта USB-C.

Воспользуйтесь кончиком лопатки, чтобы поддеть и отключить межплатный кабель от разъёма на дочерней плате.

Воспользуйтесь кончиком лопатки, чтобы поддеть и отключить белый антенный кабель от разъёма на дочерней плате.

Осторожно извлеките антенный кабель из фиксаторов.

Выкрутите один винт T3 длиной 2,7 мм, крепящий дочернюю плату к рамке.

Снимите дочернюю плату.

Воспользуйтесь кончиком лопатки, чтобы поддеть и отключить чёрный антенный кабель от разъёма на плате.

Извлеките чёрный антенный кабель из фиксаторов и отогните его в сторону.

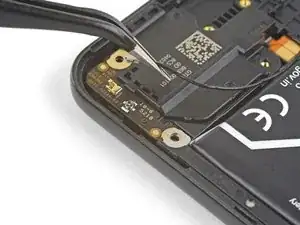

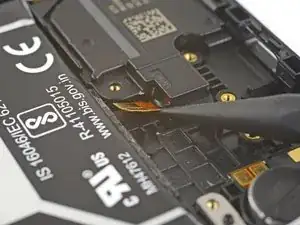

Заведите конец лопатки под контактную площадку гибкого кабеля динамика и отсоедините её от рамки телефона.

Следующие два шага показывают, как ослабить правый кронштейн датчика сжатия, чтобы освободить динамик, прижатый им снизу.

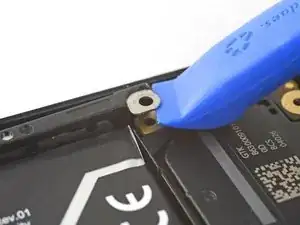

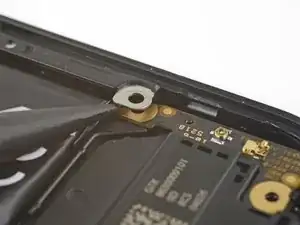

Вставьте конец лопатки под нижнее отверстие для винта правого датчика сжатия. Оно расположено в верхнем правом углу динамика.

Следите, чтобы лопатка не повредила аккумулятор.

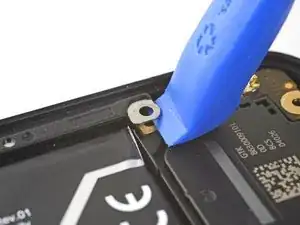

Подденьте кронштейн вверх достаточно сильно, чтобы можно было просунуть под отверстие для винта инструмент для вскрытия.

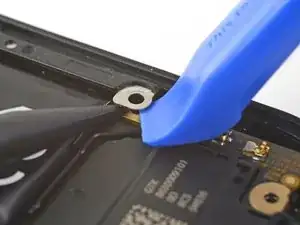

Подденьте инструментом для вскрытия вверх, чтобы ослабить клей, удерживающий правый кронштейн датчика сжатия на нижней части телефона.

Для ослабления клея достаточно приподнять кронштейн всего на несколько миллиметров. Не пытайтесь полностью снять кронштейн.

Сам динамик приклеен к рамке телефона у правого края.

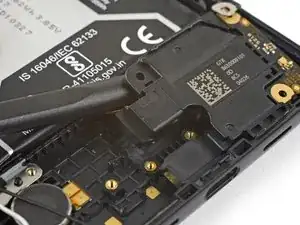

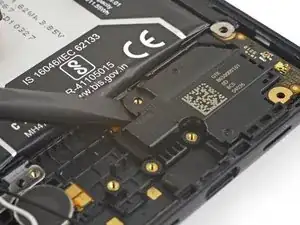

Заведите плоский конец лопатки на глубину 1/2 дюйма (13 мм) под отверстие для винта в верхнем левом углу динамика и оставьте там.

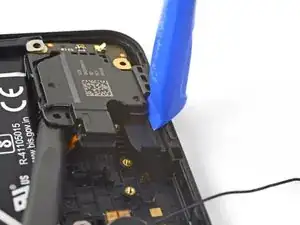

Вставьте край инструмента для вскрытия за нижний край динамика.

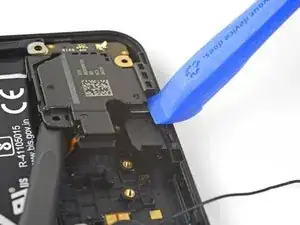

Подденьте инструментом, чтобы освободить динамик настолько, чтобы можно было извлечь его из посадочного места.

Извлеките динамик.

Этот шаг показывает, как установить динамик обратно в посадочное место.

Заведите верхний правый угол динамика под отверстие для винта правого опорного кронштейна.

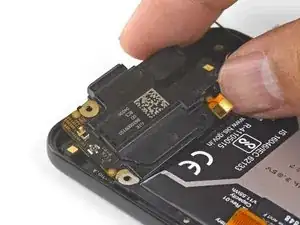

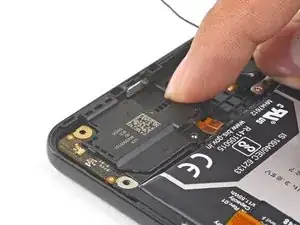

Пальцами прижмите нижний край динамика к посадочному месту.

Затем прижмите остальные края. Динамик должен защёлкнуться и плотно прилегать к нижней части телефона.

Посадка динамика плотная, возможно, потребуется слегка пошевелить его и приложить небольшое усилие, чтобы он защёлкнулся.

Если в комплекте с новым динамиком не поставляется плата антенны, перенесите старую плату на новый динамик.

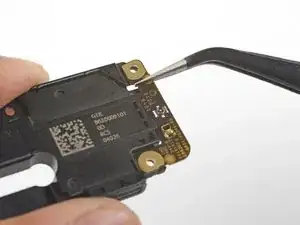

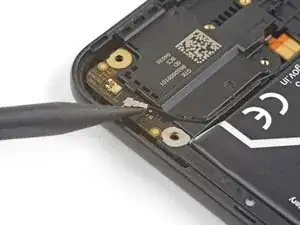

Плата антенны слегка приклеена. Аккуратно поднимите правый край платы антенны вверх, чтобы разорвать клей и освободить направляющий штифт.

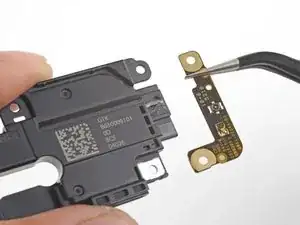

Сдвиньте плату антенны с динамика и установите на новый динамик.
