Замена разъёма для наушников Google Pixel 3a

Обратите внимание на два шва на телефоне:

Шов экрана: Этот шов отделяет экран от остальной части телефона. Именно в этом месте необходимо вставлять инструмент.

Шов рамки: Это место, где пластиковая рамка соединяется с задней крышкой. Этот шов зафиксирован винтами. Не вставляйте инструмент в этот шов.

Перед началом вскрытия обратите внимание на следующие зоны экрана:

Гибкий кабель экрана: Не вставляйте инструмент глубже указанного, иначе есть риск повреждения этого кабеля.

Контур клея: Вставка инструмента за пределы узкой кромки без наклона приведёт к повреждению экранной панели.

Нагрейте инструмент iOpener и приложите его к правому краю дисплея на минуту.

Вы можете пропустить этот шаг, поскольку клей, фиксирующий экран Pixel 3a, не очень прочен. Однако нагревание снижает вероятность растрескивания экрана.

Установите присоску вблизи правого края экрана.

Тяните за присоску сильным и равномерным усилием.

Вставьте инструмент в зазор, не более чем на 1 мм.

На этом шаге показано, как вставить инструмент, не повредив OLED-панель. Выполните это перед тем, как вставлять его вдоль длинных краёв телефона.

Удерживая инструмент в зазоре на глубине 1 мм, наклоните его вверх под крутой угол.

Под таким углом аккуратно продвигайте инструмент в зазор примерно на 1/4 дюйма (6 мм). Инструмент должен проскользнуть под OLED-панель.

Прекратите, если почувствуете, что конец инструмента упирается в препятствие. Возможно, инструмент упирается в край OLED-панели. Измените угол и повторите попытку.

Перемещайте инструмент вдоль правого края, рассекая клей.

Не вставляйте инструмент глубже чем на 1/4 дюйма (6 мм), иначе можно повредить гибкий кабель экрана.

Оставьте инструмент в зазоре, чтобы клей не сцепился повторно.

По мере рассечения клея вдоль нижнего края телефона не вставляйте инструмент глубже чем на 1/4 дюйма (6 мм).

Переместите инструмент вокруг правого нижнего угла, рассекая клей.

Если угол сложно рассечь, приложите нагретый iOpener к углу на минуту и повторите попытку.

Продолжайте рассекать клей вдоль нижнего края телефона и вокруг левого угла.

Рассеките клей вдоль левого края телефона, убедившись, что инструмент расположен под правильным углом под OLED-панель и вставляется не более чем на 1/4 дюйма (6 мм).

Чтобы расположить инструмент под OLED-панелью, введите его конец не более чем на 1 мм, наклоните инструмент вверх и медленно введите на 1/4 дюйма (6 мм).

Рассеките клей вдоль верхнего края, не вставляя инструмент глубже чем на 5/16 дюйма (8 мм).

После рассечения всех краёв аккуратно откиньте правый край экрана, используя его как шарнир.

Не отделяйте экран полностью. Он всё ещё подключён к телефону гибким кабелем в районе левого края.

Используйте вспаривающий инструмент, чтобы аккуратно рассечь остатки клея.

После рассечения всего клея переверните прикреплённый экран стекляной стороной вниз и уложите его на корпус телефона. Гибкий кабель экрана должен свободно изгибаться.

Осторожно снимите чёрную ленту, закрывающую кронштейн разъёма экрана.

Если лента в хорошем состоянии, её можно использовать повторно при сборке. В противном случае замените её изолентой.

Извлеките два винта T3 длиной 4,4 мм, фиксирующих кронштейн разъёма экрана.

Снимите кронштейн разъёма экрана.

Воспользуйтесь концом лопатки, чтобы аккуратно поддеть и отключить гибкий кабель экрана.

При отключении таких разъёмов будьте осторожны, чтобы не оторвать мелкие компоненты поверхностного монтажа вокруг разъёма.

Чтобы повторно подключить разъёмы давления, аккуратно совместите контакты и нажмите сначала на одну сторону, пока она не защёлкнётся, затем на другую. Не нажимайте по центру. При неправильном выравнивании разъёма контакты могут погнуться, что приведёт к неисправности.

Снимите экран.

Внимательно сравните новый экран с оригинальной деталью. Возможно, потребуется перенести дополнительные компоненты (например, сетку динамика) на новую деталь.

Чтобы установить экран заново:

Следуйте этому руководству, если используете самоклеящуюся плёнку по индивидуальному размеру.

Если используете двустороннюю ленту, например Tesa, следуйте этому руководству.

Во время запуска устройства после сборки экран пройдёт калибровку. Не прикасайтесь к экрану в этот момент, иначе может произойти неправильная калибровка сенсорного управления и возникнут проблемы с откликом.

Выкрутите четырнадцать винтов T3 следующих размеров, крепящих пластиковую среднюю рамку:

Двенадцать серебристых винтов T3 длиной 4,3 мм

Два чёрных винта T3 длиной 4,3 мм

Во время ремонта тщательно следите за каждым винтом и убедитесь, что каждый винт возвращён точно на своё место.

Средняя рамка всё ещё удерживается пластиковыми защёлками.

Вставьте лопатку в щель рамки снизу телефона. Щель находится между пластиковой средней рамкой и задней крышкой.

Проведите лопаткой вдоль щели, чтобы отсоединить защёлки, удерживающие пластиковую среднюю рамку.

Переместите лопатку вдоль левого и правого краёв телефона, чтобы освободить защёлки средней рамки.

Приподнимите нижний край пластиковой средней рамки, но не удаляйте рамку полностью. Рамка пока остаётся соединённой с телефоном гибким кабелем датчика приближения в верхней части.

Чтобы установить пластиковую среднюю рамку обратно, совместите её с задней крышкой и сожмите края телефона пальцами, чтобы защёлки вернулись на место.

Используя конец лопатки, осторожно подденьте и отключите разъём датчика приближения от материнской платы.

Разъём датчика приближения мог отключиться сам, когда вы приподнимали среднюю рамку.

Снимите пластиковую среднюю рамку.

В этом шаге показано, как снова подключить датчик приближения при сборке.

Совместите верхний край пластиковой средней рамки с корпусом телефона.

Используя конец лопатки, аккуратно выровняйте разъём датчика приближения и вставьте его в разъём на материнской плате.

На это потребуется немного терпения и аккуратности. Когда разъём окажется на месте, дополнительно можно аккуратно нажать на него пальцем, чтобы надёжно его зафиксировать.

При необходимости можно снять датчик приближения со средней рамки, чтобы сначала подключить его к материнской плате.

Используя конец лопатки, осторожно подденьте датчик и извлеките его из гнезда на средней рамке. Датчик слабо прикреплён к рамке.

Извлеките датчик из рамки. Подключите разъём датчика к разъёму на материнской плате.

Пропустите кабель датчика через среднюю рамку и установите датчик обратно в гнездо. Нажмите пальцем, чтобы приклеить датчик к средней рамке.

Используя конец лопатки, подденьте и отключите разъём батареи от разъёма на материнской плате.

Осторожно согните гибкий кабель батареи, чтобы он случайно не коснулся разъёма.

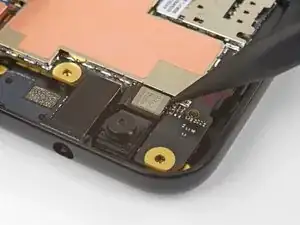

Используя конец лопатки, подденьте и отключите разъём разъёма для наушников от разъёма на материнской плате.

Снимите разъём для наушников.
