Замена в сборе дисплея Retina MacBook 2016

Перед началом работы отключите питание и выключите MacBook. Закройте дисплей и положите устройство вниз крышкой на мягкую поверхность.

Удалите следующие восемь винтов, фиксирующих нижнюю крышку:

Два винта P5 Pentalobe 1,8 мм

Четыре винта P5 Pentalobe 2,9 мм

Два винта P5 Pentalobe 6,1 мм

Обратите внимание на ориентацию винтов при их извлечении — при повторной установке они должны входить под небольшим углом.

На протяжении всего ремонта отслеживайте каждый винт и убедитесь, что он возвращается на своё место, чтобы не повредить устройство.

Просуньте пальцы между верхним и нижним корпусом, начиная с задней части MacBook между петлями.

Поднимайте нижнюю крышку только слегка, чтобы не повредить кабели, соединяющие нижнюю и верхнюю части корпуса.

Удерживая крепко, поднимайте постепенно, пока нижняя крышка слегка не отделится от верхней.

При подъёме может возникнуть сильное сопротивление. При необходимости вставьте медиатор для открытия или другой антистатический инструмент вдоль боковых кромок нижней крышки, чтобы освободить два скрытых фиксатора.

При сборке для защёлкивания фиксаторов нажмите крепко возле обеих боковых кромок нижней крышки (в местах, где в третьем изображении вставлен медиатор), пока не услышите щелчки.

Удерживая нижнюю крышку на месте, аккуратно переверните MacBook так, чтобы логотип Apple был сверху.

Поднимите верхнюю часть корпуса с дисплеем за переднюю кромку и удерживайте под углом примерно 45˚.

Для следующего шага полезно зафиксировать MacBook в этом положении.

Используйте плоский конец лопатки, чтобы нажать и удерживать маленькую золотую кнопку «отключения батареи».

Если индикатор питания светится, продолжайте удерживать кнопку, пока индикатор не погаснет, затем отпустите. Это может занять до 10 секунд.

Если индикатор не загорается, отпустите кнопку через 5–10 секунд. Затем снова нажмите и удерживайте её 5–10 секунд и отпустите. Наконец, нажмите и удерживайте в третий раз 5–10 секунд и отпустите.

Этот шаг обеспечивает полное отключение питания MacBook и безопасность при работе.

Закройте MacBook и аккуратно переверните его вверх дном.

Поднимая за переднюю кромку, откройте нижнюю крышку под углом около 45°.

Будьте осторожны, чтобы не повредить ленточные кабели, которые всё ещё связывают нижнюю крышку с MacBook.

Используйте пинцет, чтобы отогнуть ленту, закрывающую ZIF-разъём кабеля трекпада.

Используйте лопатку, чтобы аккуратно отогнуть фиксирующий язычок на ZIF-разъёме кабеля трекпада ZIF connector.

Отсоедините ленточный кабель трекпада от трекпада, аккуратно вытянув его через прорезь в рамке.

Аккуратно закройте MacBook и снова переверните его так, чтобы логотип Apple был сверху.

Поднимите верхнюю часть корпуса/сборку дисплея за переднюю кромку примерно под углом 90° и подпереть её чем‑то прочным, чтобы не удерживать руками.

Приклейте кусок ленты возле трекпада, чтобы зафиксировать верхнюю часть корпуса и предотвратить случайное движение.

Можно открыть MacBook полностью и положить обе части плоско, но это может повредить гибкие кабели и не рекомендуется.

Удалите один винт T5 Torx 2,9 мм, фиксирующий разъём батареи на логической плате.

В качестве дополнительной меры предосторожности вы можете физически отключить батарею, вставив изолирующую пластину между логической платой и разъёмом батареи.

Снимите два винта, фиксирующие кронштейн кабеля порта USB‑C:

Винт Phillips #00 1,1 мм

В некоторых вариантах этой модели может использоваться винт Tri‑point Y00.

Винт T5 Torx 3,5 мм

Используйте плоский конец лопатки, чтобы отжать кронштейн кабеля порта USB‑C прямо вверх от логической платы.

При повторном подключении этого кабеля сначала совместите металлический кронштейн с отверстиями для винтов, затем нажмите в середине кронштейна. Убедитесь в правильном выравнивании, иначе вы можете повредить разъём.

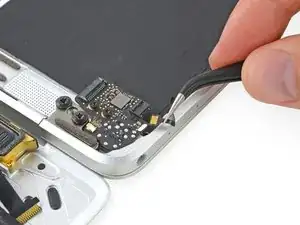

Используйте лопатку, чтобы отогнуть фиксирующий язычок на ZIF‑разъёме кабеля платы аудиоразъёма.

Отключите ленточный кабель платы аудиоразъёма, потянув его прямо назад из ZIF-разъёма.

При сборке ориентируйте ленточный кабель так, чтобы белая полоска была направлена к вам. Вставьте кабель до тех пор, пока белая линия не исчезнет под гнездом.

В этот момент можно полностью открыть MacBook и положить его на стол, не повреждая гибкие кабели.

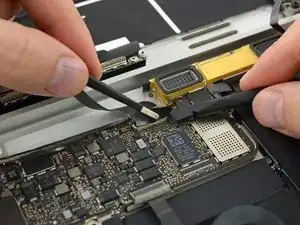

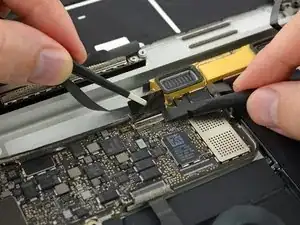

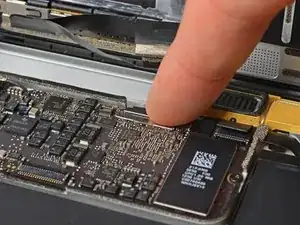

Используйте пинцет, чтобы отогнуть ленту, закрывающую разъём кабеля дисплея.

Возможно, металлическая прижимная планка на разъёме кабеля дисплея может перевернуться и остаться прилипшей к ленте.

В этом случае используйте плоский конец лопатки, чтобы прижать прижимную планку, пока вы отрываете ленту пинцетом.

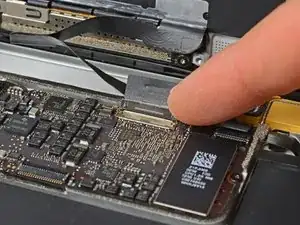

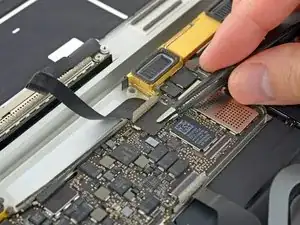

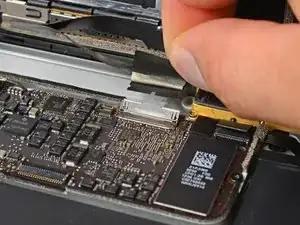

Используйте плоский конец лопатки, чтобы отогнуть прижимную планку разъёма кабеля дисплея.

Старайтесь удерживать её от ленты, иначе она может повторно прилипнуть и затруднить снятие кабеля.

Осторожно сдвиньте плоский конец лопатки под кабель дисплея, чтобы отделить клей, удерживающий его к нижней части корпуса.

Будьте осторожны, чтобы не повредить кабель. Если клей очень прочный, нагрейте корпус непосредственно под кабелем с помощью iOpener, чтобы размягчить клей, затем повторите попытку.

Удерживайте прижимную планку в открытом положении.

Отключите кабель дисплея, аккуратно потянув его прямо из разъёма.

Немедленно закройте прижимную планку. Держите её закрытой на протяжении всего ремонта.

При сборке держите планку закрытой при вставке кабеля дисплея. Не забудьте ориентировать кабель так, чтобы его золотые контакты были направлены вниз, и следите, чтобы не защемить и не согнуть его — он щёлкнет на месте при подключении.

Отделите узел верхней части корпуса от узла нижней части корпуса.

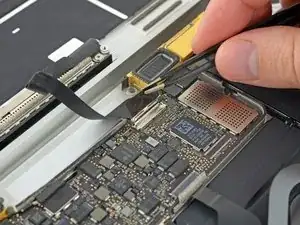

Используйте лопатку, чтобы отогнуть прижимную планку ZIF-разъёма для ленточного кабеля блока микрофонов.

Отключите ленточный кабель блока микрофонов, потянув его прямо из разъёма.

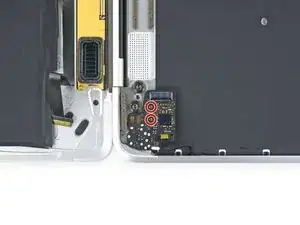

Удалите два винта T5 Torx 3,2 мм, фиксирующих плату аудиоразъёма к корпусу.

Снимите плату аудиоразъёма.

Удалите два винта Phillips #00 2,5 мм, фиксирующих порт USB-C.

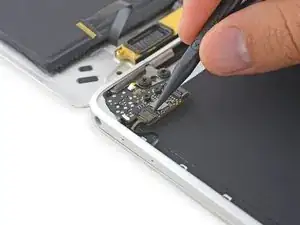

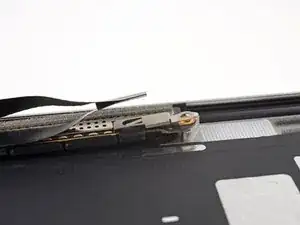

Используйте пинцет, чтобы приподнять порт USB-C чуть над винтами петли.

Сдвиньте порт наружу и вверх, чтобы снять его с петли дисплея.

При снятии и установке порта USB-C остаётся очень небольшой зазор. Если места недостаточно, не прикладывайте силу. Попробуйте удалить винты петель дисплея и сдвинуть петли для дополнительного зазора, если необходимо.

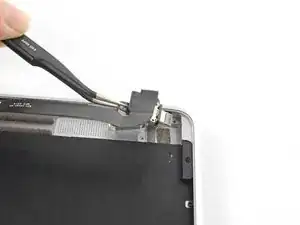

Удалите два винта T5 Torx 3,3 мм, фиксирующих узел кабеля дисплея.

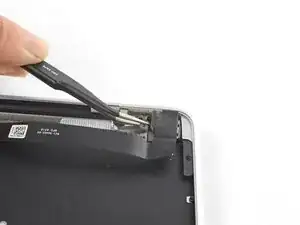

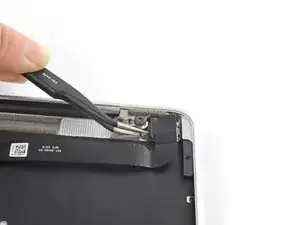

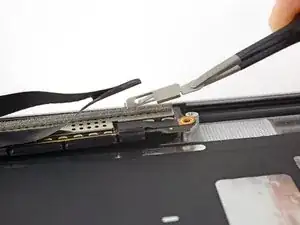

Следите, чтобы не потерять маленький удерживающий кронштейн, расположенный под правым винтом. Если он оторвётся, обратите внимание на ориентацию, показанную здесь для повторной сборки. Маленькая защёлка на внешнем левом крае должна быть зацеплена под перфорированным металлическим экраном.

Полностью откройте дисплей.

Положите MacBook на его правый край дисплеем от себя, как показано.

Удалите четыре винта T8 Torx 4,8 мм, фиксирующих петли дисплея.

На винтах петель может быть резиновая заглушка. Снимите её перед выкручиванием винтов и установите обратно при сборке.

Держа сборку дисплея одной рукой и верхнюю часть корпуса другой, слегка сожмите их вместе, чтобы переместить петли из их гнёзд в верхней части корпуса.

Между петлями и корпусом всего несколько миллиметров зазора, так что сильно толкать не потребуется.

Толкните верхнюю часть корпуса вперёд, одновременно осторожно оттягивая дисплей назад.

Как только обе петли дисплея выйдут из верхней части корпуса, снимите дисплей и отложите его в сторону.
