Замена правого динамика Retina MacBook 2015

Замените правый динамик в вашем Retina MacBook 2015. Часть беспроводной антенны также интегрирована в правый динамик. Используйте это руководство, чтобы заменить и динамик, и антенну как единый блок.

Чтобы избежать повреждения платы, после завершения ремонта MacBook но до его включения подключите его к низковольтному источнику питания с помощью 5-ваттного зарядного устройства для iPhone и кабеля USB-C to USB-A. Эти аксессуары не входят в комплект с вашим MacBook, поэтому заранее убедитесь, что они у вас есть.

Шаг 1

Перед началом работ отключите питание MacBook и полностью его выключите. Закройте дисплей и переверните корпус дисплеем вниз.

Снимите следующие восемь винтов, крепящих нижнюю крышку:

Два винта P5 Pentalobe 1,8 мм

Четыре винта P5 Pentalobe 2,9 мм

Два винта P5 Pentalobe 6,1 мм

Обратите внимание на ориентацию винтов при их извлечении — при установке их нужно вкручивать под небольшим углом.

В течение всего ремонта отслеживайте положение каждого винта и убедитесь, что он возвращается на своё место, чтобы не повредить устройство.

Шаг 2

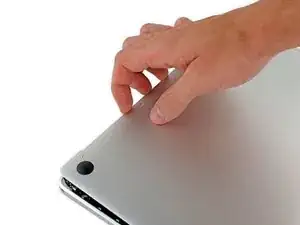

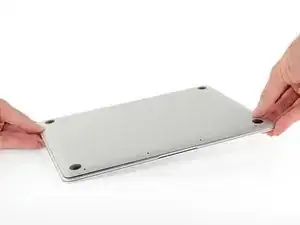

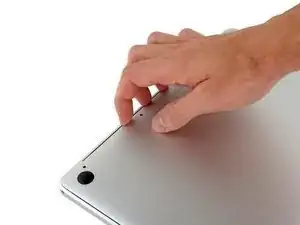

Просуньте пальцы между верхней и нижней частями корпуса, начиная с задней части MacBook между петлями.

Поднимайте нижнюю крышку лишь слегка, чтобы не повредить кабели, соединяющие нижнюю крышку с верхней частью корпуса.

Держите крепко и поднимайте ровно, пока нижняя крышка не отойдет немного от верхней части корпуса.

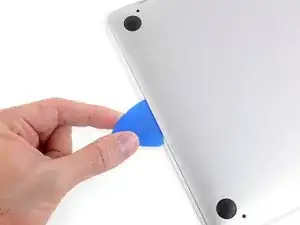

При подъёме вы можете почувствовать сильное сопротивление. При необходимости вставьте медиатор для вскрытия или другой безопасный для ЭСР инструмент вдоль боковых кромок нижней крышки, чтобы освободить два скрытых фиксирующих зажима.

При сборке, чтобы защёлкнуть зажимы, сильно надавите возле обеих боковых кромок нижней крышки (в тех местах, где в третьем изображении вставлен медиатор), пока не услышите щелчок.

Шаг 3

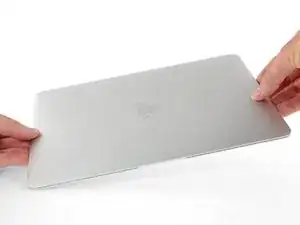

Удерживая нижнюю крышку на месте, аккуратно переверните MacBook так, чтобы логотип Apple оказался сверху.

Шаг 4

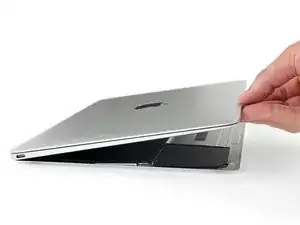

Поднимите верхнюю часть корпуса с дисплеем от переднего края и удерживайте под углом примерно 45˚.

Для следующего шага может быть удобно зафиксировать MacBook в этом положении.

Шаг 5

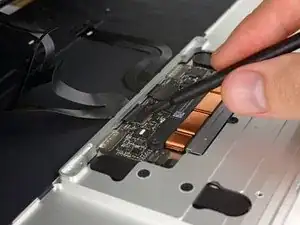

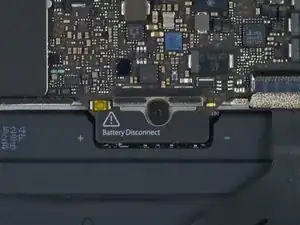

Используйте плоский конец лопатки, чтобы нажать и удерживать маленькую золотую кнопку «отключение батареи».

Если индикатор питания светится, продолжайте удерживать кнопку, пока индикатор не погаснет, затем отпустите. Это может занять до 10 секунд.

Если индикатор не загорается, отпустите кнопку через 5–10 секунд. Затем снова нажмите и удерживайте 5–10 секунд, отпустите. Наконец, третьим нажатием удерживайте 5–10 секунд и отпустите.

Этот шаг обеспечивает полное выключение MacBook и безопасность дальнейших работ.

Шаг 6

Закройте MacBook и аккуратно переверните его вниз дисплеем.

Шаг 7

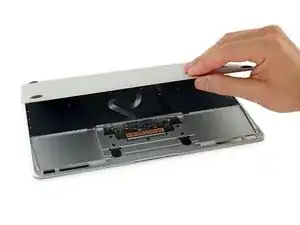

Поднимите нижнюю крышку от переднего края до угла примерно 45°.

Осторожно — не повредите шлейфы, которые всё ещё соединяют нижнюю крышку с MacBook.

Шаг 8

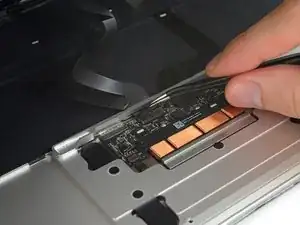

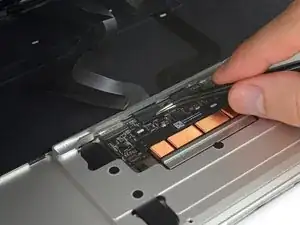

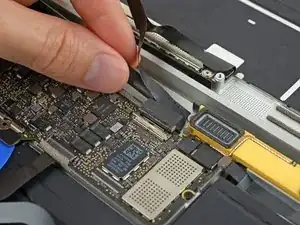

Используйте пинцет, чтобы отогнуть ленту, закрывающую ZIF-разъём шлейфа трекпада.

Шаг 9

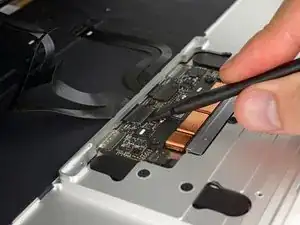

С помощью лопатки аккуратно поднимите фиксирующую планку ZIF-разъёма шлейфа трекпада.

Шаг 10

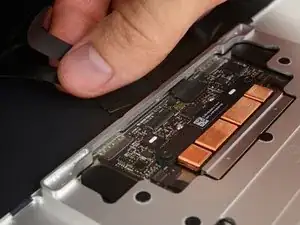

Отсоедините шлейф трекпада, осторожно вытащив его через соответствующий проём в рамке.

Шаг 11

Аккуратно переверните MacBook так, чтобы нижняя крышка лежала ровно.

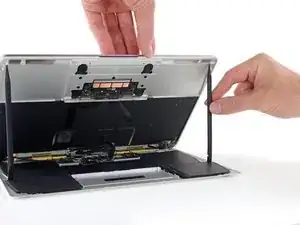

Поднимите узел верхней части корпуса с дисплеем примерно под углом 90° и зафиксируйте его, оперев о что-то прочное, чтобы не удерживать вручную.

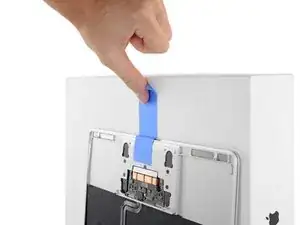

Приклейте кусочек ленты рядом с трекпадом, чтобы зафиксировать верхнюю часть и предотвратить случайное движение.

Можно открыть MacBook полностью и положить обе части на плоскость, но это может повредить гибкие кабели и не рекомендуется.

Шаг 12

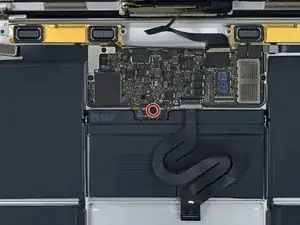

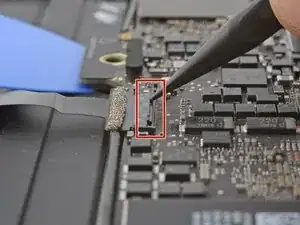

Снимите один винт T5 Torx 2,9 мм, фиксирующий разъём батареи на плате.

В моделях 2015 года под этим винтом может находиться серебристая заземляющая скоба с двумя поролоновыми прокладками, которая может оторваться. Убедитесь, что вы вернёте её при сборке.

Шаг 13

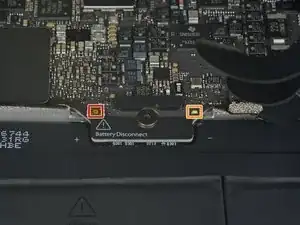

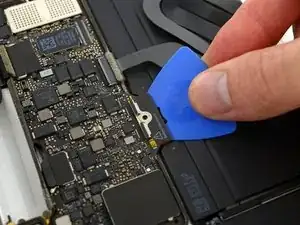

В качестве дополнительной меры безопасности вы можете физически отключить батарею, вставив изолирующую пластину между платой и разъёмом батареи.

Шаг 14

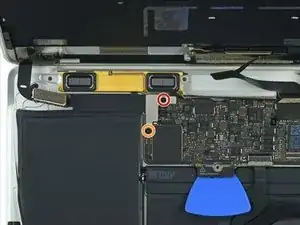

Снимите два винта, фиксирующие скобу кабеля порта USB-C:

Винт Tri-point Y00 1,1 мм

В некоторых вариантах этой модели может использоваться крестовая отвертка Phillips #00.

Винт T5 Torx 3,5 мм

Шаг 15

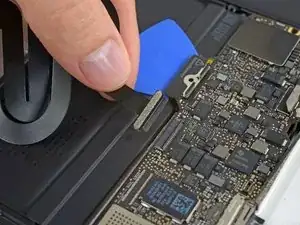

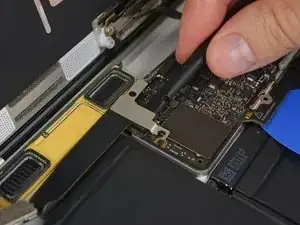

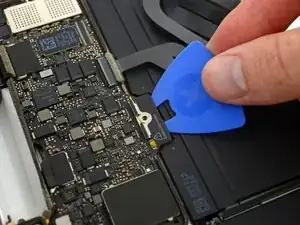

Используйте плоский конец лопатки, чтобы отсоединить скобу кабеля порта USB-C, приподняв её прямо вверх от платы.

Чтобы снова подключить этот кабель, сначала совместите металлическую скобу с отверстиями для винтов, затем нажмите на середину скобы. Убедитесь в правильном выравнивании, иначе вы можете повредить разъём.

Шаг 16

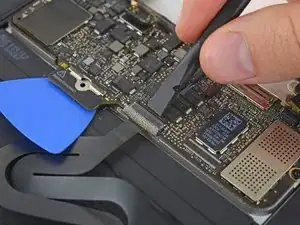

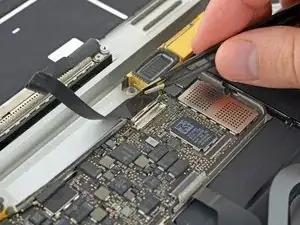

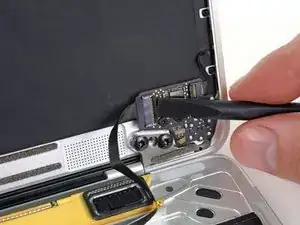

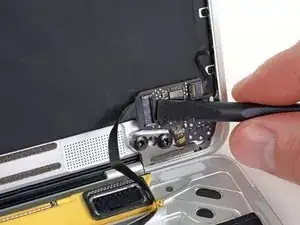

Используйте лопатку, чтобы откинуть удерживающую защёлку на ZIF-разъёме кабеля платы аудиоразъёма.

Шаг 17

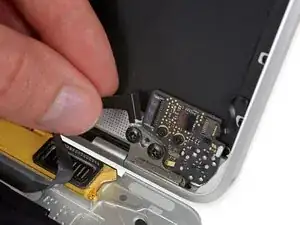

Отсоедините плоский кабель платы аудиоразъёма, потянув его прямо назад из ZIF-разъёма.

При сборке ориентируйте плоский кабель так, чтобы сторона с белой полосой была обращена к Вам, как показано.

Шаг 18

Используйте пинцет, чтобы отогнуть ленту, закрывающую разъём дисплейного кабеля.

Шаг 19

Возможно, металлическая удерживающая защёлка на разъёме дисплейного кабеля откинулась и прилипла к ленте.

В таком случае используйте плоский конец лопатки, чтобы прижать удерживающую защёлку, пока Вы отдираете ленту пинцетом.

Шаг 20

Используйте плоский конец лопатки, чтобы откинуть удерживающую защёлку на разъёме дисплейного кабеля.

Старайтесь не допускать контакта с лентой, иначе она может снова приклеиться и затруднить снятие кабеля.

Шаг 21

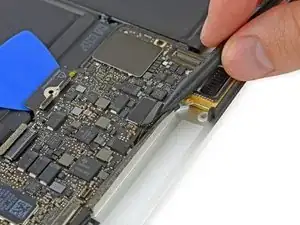

Осторожно подденьте плоским концом лопатки дисплейный кабель, чтобы отделить клей, прикрепляющий его к нижней части корпуса.

Будьте внимательны, чтобы не повредить кабель. Если кабель не отделяется легко, нагрейте кабель и/или корпус под ним феном или iOpener, чтобы размягчить клей, и попробуйте снова.

Шаг 22

Отключите дисплейный кабель, аккуратно потянув его прямо из разъёма.

Немедленно закройте удерживающую защёлку.

Защёлка должна оставаться закрытой при возвращении кабеля в разъём во время сборки. Аккуратно совместите кабель так, чтобы золотые контакты были направлены вниз, и осторожно вставьте его в разъём. Следите, чтобы кабель не был сжат и не повреждён. Когда он полностью вставлен, выемки по бокам не должны быть видны.

Шаг 23

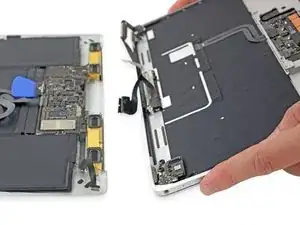

Отделите верхний узел корпуса от нижнего узла корпуса.

Шаг 24

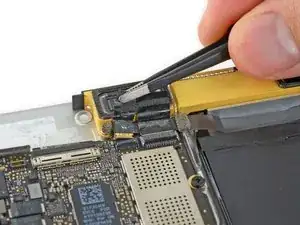

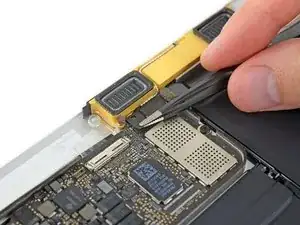

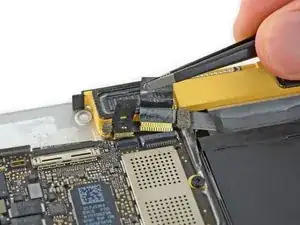

С помощью пинцета отогните ленту, закрывающую два ZIF-разъёма — один для кабеля правого динамика и один для кабеля платы аудиоразъёма.

Шаг 25

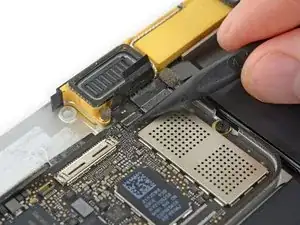

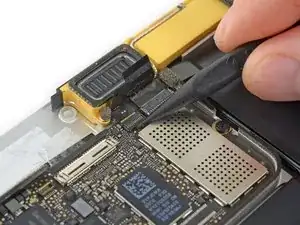

Используйте острый конец лопатки, чтобы откинуть вверх удерживающие защёлки обоих ZIF-разъёмов.

Шаг 26

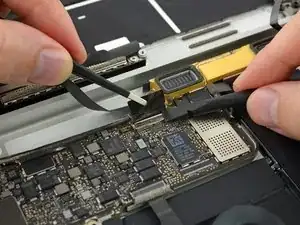

Аккуратно потяните прямо назад за две полоски ленты, которые Вы только что отогнули, чтобы отсоединить оба плоских кабеля.

Шаг 27

Используйте острый конец лопатки, чтобы отодрать поролоновую прокладку, закрывающую два антенных разъёма.

Шаг 28

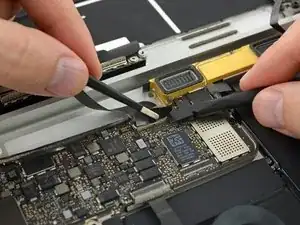

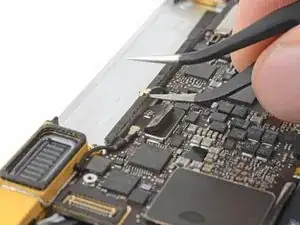

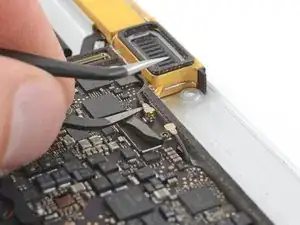

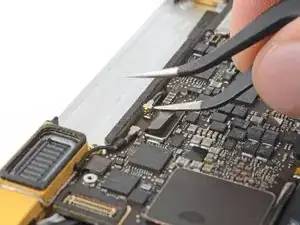

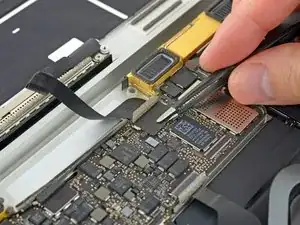

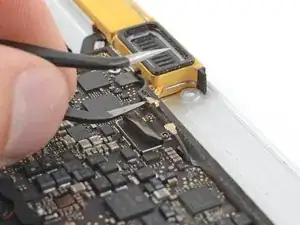

Вставьте одну ветвь изогнутого пинцета под металлическую шейку первого антенного разъёма и подденьте вверх, чтобы отсоединить его.

Антенные разъёмы и гнёзда крайне хрупки. Будьте очень осторожны, поднимая только сам разъём, а не гнездо. Не поднимайте за кабель и не создавайте лишнего натяжения.

Шаг 29

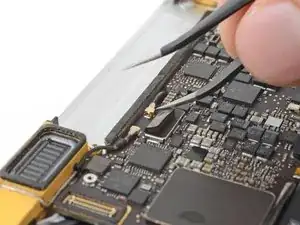

Подденьте второй антенный разъём, чтобы отсоединить его.

Антенные разъёмы и гнёзда крайне хрупки. Будьте очень осторожны, поднимая только сам разъём, а не гнездо. Не поднимайте за кабель и не создавайте лишнего натяжения.

Шаг 30

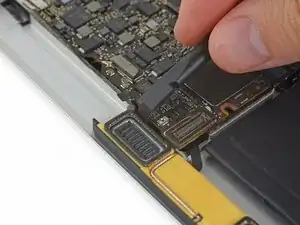

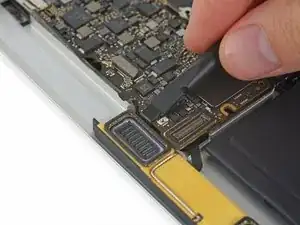

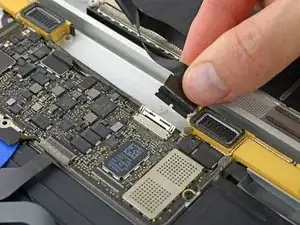

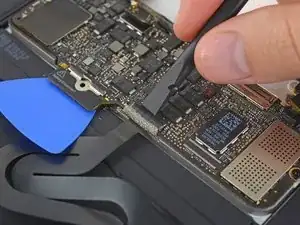

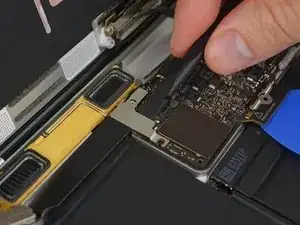

Используйте лопатку, чтобы отсоединить коннектор кабеля левого динамика, поддев его прямо вверх от платы логики.

Шаг 31

Используйте лопатку, чтобы откинуть удерживающую защёлку на ZIF-разъёме кабеля тачпада.

Шаг 32

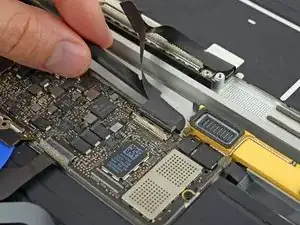

Отсоедините кабель тачпада от платы логики, аккуратно потянув его прямо из разъёма.

При сборке проверьте, что удерживающие защёлки ZIF-разъёмов откинуты вверх перед повторной установкой кабелей.

Шаг 33

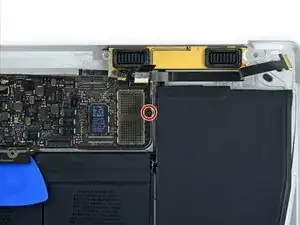

Удалите один винт T5 Torx длиной 3,5 мм, крепящий плату логики к нижней части корпуса.

Шаг 34

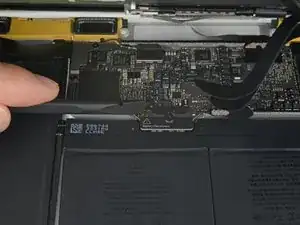

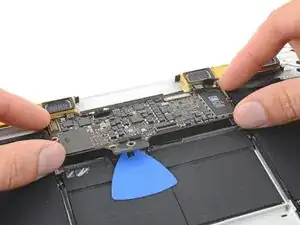

Поднимите передний край платы логики.

Держите плату логики только за её кромки.

Поднимите и отсоедините экранную ленту, фиксирующую плату логики к нижней части корпуса.

Если лента прилипла, нагрейте её феном или iOpener, чтобы размягчить клей.

При сборке снова надежно закрепите ленту.

Шаг 35

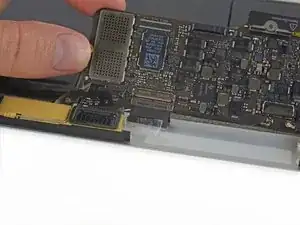

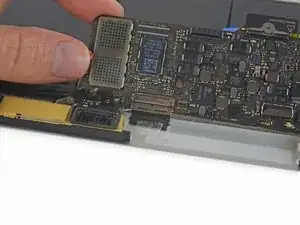

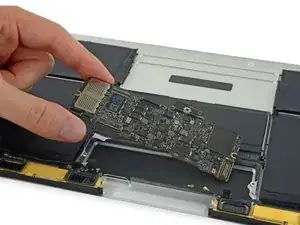

Снимите плату логики.

Шаг 36

Пинцетом снимите поролоновую прокладку, закрывающую винт слева от правого динамика.

Если тянуть за поролоновую часть, она порвётся. Попытайтесь поддеть пинцетом клеевую подложку, прикрепляющую поролон к верхней части винта.

Шаг 37

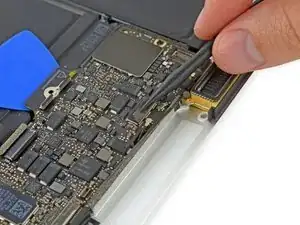

Выкрутите два винта T3 Torx длиной 4,1 мм, фиксирующие правый динамик.

Шаг 38

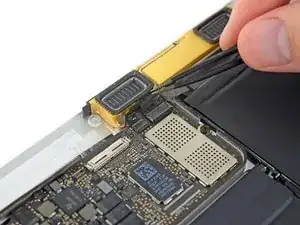

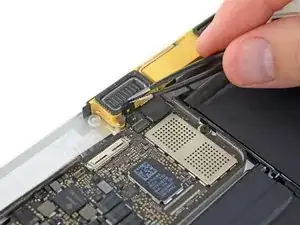

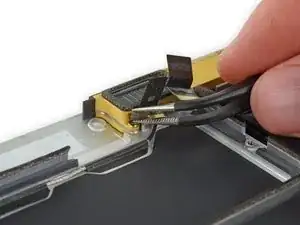

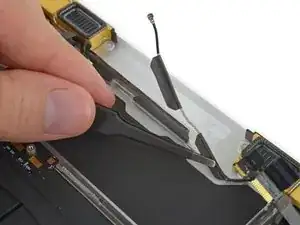

Пинцетом аккуратно оторвите ленту, фиксирующую кабель правой антенны к нижней части корпуса.

Шаг 39

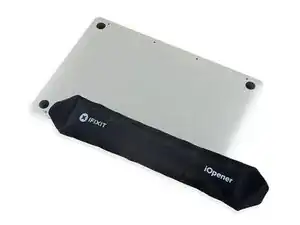

Подготовьте iOpener и нагрейте нижнюю часть корпуса непосредственно под правым динамиком в течение 1–2 минут, чтобы размягчить клей, фиксирующий динамик.

Шаг 40

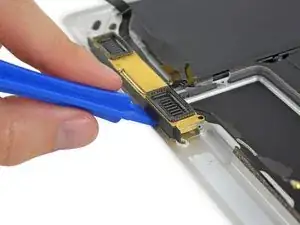

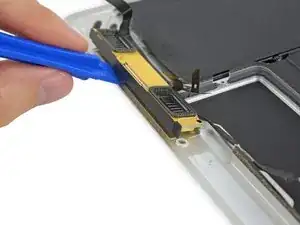

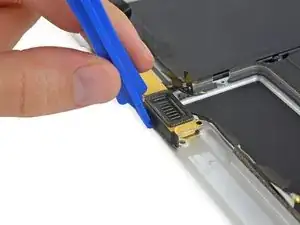

Используя пластиковый инструмент для открытия, подденьте верхний край правого динамика и отделите его от нижней части корпуса.

Шаг 41

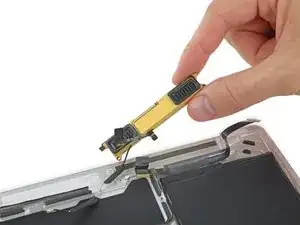

Снимите правый динамик.

Заключение

Для сборки устройства выполните эти инструкции в обратном порядке. Чтобы избежать повреждения платы логики, когда ремонт MacBook завершён но до включения питания, подключите его к низковольтному источнику питания с помощью 5-Вт зарядного устройства для iPhone и кабеля USB-C — USB-A.
