Замена порта USB-C в Retina MacBook 2015

Перед началом отключите питание и полностью выключите MacBook. Закройте дисплей и переверните ноутбук нижней частью вверх.

Снимите восемь винтов, фиксирующих нижнюю крышку:

Два винта P5 Pentalobe 1,8 мм

Четыре винта P5 Pentalobe 2,9 мм

Два винта P5 Pentalobe 6,1 мм

Обращайте внимание на ориентацию винтов при их выкручивании — их нужно устанавливать обратно под небольшим углом.

В ходе ремонта отслеживайте каждый винт и возвращайте его на то же место, чтобы не повредить устройство.

Просуньте пальцы между верхней и нижней крышками, начиная с тыльной части MacBook между петлями.

Поднимайте нижнюю крышку только слегка, чтобы не повредить кабели, соединяющие нижнюю и верхнюю крышки.

Удерживая крепко, поднимайте равномерно, пока нижняя крышка не начнёт слегка отделяться от верхней.

При поднятии вы можете почувствовать сильное сопротивление. При необходимости вставьте медиатор для вскрытия или другой антистатический монтажный инструмент вдоль боковых кромок нижней крышки, чтобы освободить две скрытые защёлки.

При сборке, чтобы защёлки вошли на место, сильно нажмите вблизи обеих боковых кромок нижней крышки (рядом с местом вставки медиатора на третьем изображении), пока не услышите щелчки.

Держите нижнюю крышку на месте и аккуратно переверните MacBook так, чтобы логотип Apple оказался сверху.

Поднимите верхнюю часть корпуса вместе с экраном от переднего края и зафиксируйте под углом примерно 45°.

Для следующего шага полезно подпереть MacBook в этом положении.

Используйте плоский конец лопатки, чтобы нажать и удерживать маленькую золотую кнопку «отключения батареи».

Если индикатор питания светится, удерживайте кнопку до тех пор, пока индикатор не погаснет, затем отпустите. Это может занять до 10 секунд.

Если индикатор не загорелся, отпустите кнопку через 5–10 секунд. Нажмите и держите снова 5–10 секунд и отпустите. Наконец, в третий раз нажмите и удерживайте 5–10 секунд и отпустите.

Этот шаг гарантирует, что MacBook полностью обесточен и безопасен для работы.

Закройте MacBook и аккуратно переверните его нижней частью вверх.

Поднимите нижнюю крышку от переднего края и откройте её примерно под углом 45°.

Будьте аккуратны, чтобы не повредить ленточные кабели, которые всё ещё соединяют нижнюю крышку с MacBook.

Используйте пинцет, чтобы отогнуть ленту, закрывающую ZIF-разъём кабеля трекпада.

Используйте лопаточку, чтобы аккуратно откинуть фиксирующий язычок ZIF-разъёма кабеля трекпада.

Отсоедините ленточный кабель трекпада от трекпада, аккуратно вытянув его через направляющую в рамке.

Аккуратно переверните MacBook так, чтобы нижняя крышка лежала ровно.

Поднимите узел верхней крышки/экрана примерно под углом 90° и зафиксируйте его, прислонив к чему‑то прочному, чтобы не держать его вручную.

Прикрепите кусочек ленты рядом с трекпадом, чтобы зафиксировать верхнюю крышку и предотвратить случайное движение.

Можно открыть MacBook полностью и положить обе части на стол, но это может повредить гибкие кабели и не рекомендуется.

Снимите один винт T5 Torx 2,9 мм, фиксирующий разъём батареи к плате.

У моделей 2015 года под этим винтом находится серебристая заземляющая скоба с двумя поролоновыми подкладками, которая может оторваться. Обязательно установите её обратно при сборке.

В качестве дополнительной меры предосторожности вы можете физически отключить батарею, вставив изолирующую пластиковую лопатку между платой и разъёмом батареи.

Снимите два винта, фиксирующие кронштейн кабеля порта USB-C:

Винт Tri-point Y00 1,1 мм

У некоторых вариантов этой модели может быть винт Phillips #00.

Винт T5 Torx 3,5 мм

Используйте плоский конец лопатки, чтобы отсоединить кронштейн кабеля USB-C, аккуратно поддев его и подняв прямо вверх от платы.

Чтобы снова подключить этот кабель, сначала совместите металлический кронштейн с отверстиями для винтов, затем нажмите вниз в середине кронштейна. Убедитесь в правильном выравнивании, иначе можно повредить разъём.

Используйте лопатку, чтобы откинуть фиксирующую защёлку на ZIF-разъёме шлейфа платы аудиоразъёма.

Отсоедините шлейф платы аудиоразъёма, потянув его прямо назад из ZIF-разъёма.

При сборке ориентируйте шлейф так, чтобы сторона с белой полосой была обращена к Вам, как показано.

Используйте пинцет, чтобы отогнуть ленту, закрывающую разъём шлейфа дисплея.

Возможно, металлическая фиксирующая защёлка на разъёме шлейфа дисплея может откинуться и остаться прилипшей к ленте.

Если это произошло, используйте плоский конец лопатки, чтобы прижать защёлку, пока пинцетом отделяете ленту.

Используйте плоский конец лопатки, чтобы откинуть фиксирующую защёлку на разъёме шлейфа дисплея.

Старайтесь держать её подальше от ленты, иначе она может снова прилипнуть и затруднить снятие шлейфа.

Аккуратно подденьте плоский конец лопатки под шлейф дисплея, чтобы разъединить клей, крепящий его к нижней части корпуса.

Будьте осторожны, чтобы не повредить шлейф. Если он не отделяется легко, подогрейте шлейф и/или корпус прямо под ним феном или iOpener, чтобы размягчить клей, и попробуйте снова.

Отсоедините шлейф дисплея, аккуратно потянув его прямо из разъёма.

Сразу закройте фиксирующую защёлку.

Защёлка должна оставаться закрытой при повторной установке шлейфа при сборке. Тщательно совместите шлейф так, чтобы золотые контакты были обращены вниз, и аккуратно вставьте его в разъём. Следите, чтобы шлейф не был защемлён и не повреждён. Когда шлейф полностью вставлен, выемки на боках не должны быть видны.

Отделите сборку верхней крышки от сборки нижней крышки.

Используйте лопатку, чтобы откинуть фиксирующую защёлку ZIF-разъёма шлейфа блока с двумя микрофонами.

Используйте пинцет, чтобы вытащить шлейф блока микрофонов из разъёма.

Снимите два винта T5 Torx длиной 3,2 мм, крепящие плату аудиоразъёма к корпусу.

Снимите плату аудиоразъёма.

Снимите два винта T5 Torx длиной 3,3 мм, крепящие сборку шлейфа дисплея.

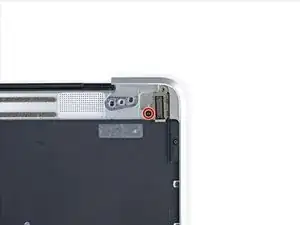

Снимите один винт Phillips #00 длиной 4,3 мм, крепящий шлейф платы с портом USB‑C.

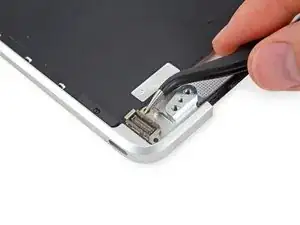

Разверните шлейф платы порта USB‑C, чтобы он лёг ровно и обеспечил доступ к скобе под ним.

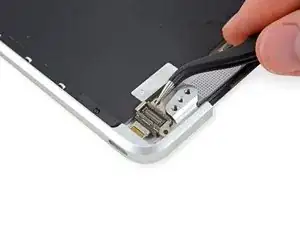

Поднимите и снимите металлическую скобу, фиксирующую разъём шлейфа платы порта USB‑C.

При сборке убедитесь, что металлическая язычок на плате разъёма USB‑C проходит через прорезь в металлической скобе.

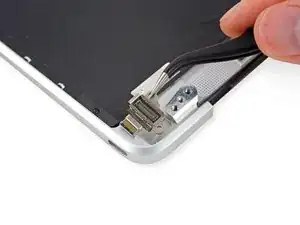

Используйте лопатку, чтобы отсоединить шлейф платы порта USB‑C, поддев разъём и приподняв его прямо вверх.

Подденьте со стороны, ближайшей к заднему краю MacBook.

Снимите шлейф.

Полностью откройте дисплей.

Положите MacBook на его правый бок так, чтобы дисплей был отвернут от Вас, как показано.

Снимите четыре винта T8 Torx длиной 4,8 мм, крепящие петли дисплея.

Снимите один винт T3 Torx длиной 2,9 мм, крепящий порт USB‑C к верхней части корпуса.

Выдвиньте порт USB-C из его углубления в верхней крышке и извлеките порт USB-C.
