Замена узла трекпада Retina MacBook 2016

Перед началом работы отключите питание и выключите MacBook. Закройте дисплей и положите устройство на мягкую поверхность верхней стороной вниз.

Удалите следующие восемь винтов, фиксирующих нижнюю крышку:

Два винта P5 Pentalobe 1.8 мм

Четыре винта P5 Pentalobe 2.9 мм

Два винта P5 Pentalobe 6.1 мм

Обратите внимание на ориентацию винтов при их извлечении — при установке их необходимо ввернуть под небольшим углом.

В ходе ремонта отслеживайте каждый винт и обязательно возвращайте его на то же место, чтобы не повредить устройство.

Просуньте пальцы между верхней и нижней частью корпуса, начиная с задней части MacBook между петлями.

Поднимайте нижнюю крышку лишь немного, чтобы не повредить кабели, соединяющие нижнюю крышку с верхней частью корпуса.

Удерживая крепко, поднимайте ровно, пока нижняя крышка не начнёт немного отделяться от верхней части корпуса.

При подъёме крышки вы можете почувствовать сильное сопротивление. При необходимости вставьте медиатор для вскрытия или другой антистатический инструмент вдоль боковых кромок нижней крышки, чтобы освободить два скрытых удерживающих фиксатора.

При сборке для повторного включения фиксаторов плотно нажмите вблизи обеих боковых кромок нижней крышки (рядом с местом вставки медиатора на третьем изображении), пока не услышите щелчок фиксаторов.

Держите нижнюю крышку на месте и осторожно переверните MacBook так, чтобы логотип Apple оказался сверху.

Поднимите верхнюю часть корпуса вместе с дисплеем от переднего края и зафиксируйте их под углом около 45°.

Для следующего шага может быть полезно зафиксировать MacBook в этом положении.

Используйте плоский конец лопатки, чтобы нажать и удерживать небольшую золотую кнопу «отключения батареи».

Если индикатор питания светится, продолжайте удерживать кнопку до тех пор, пока индикатор не погаснет, затем отпустите. Это может занять до 10 секунд.

Если индикатор не загорается, отпустите кнопку через 5–10 секунд. Нажмите и удерживайте её снова 5–10 секунд, затем отпустите. Наконец, нажмите и удерживайте в третий раз 5–10 секунд и отпустите.

Этот шаг гарантирует, что MacBook полностью отключён от питания и безопасен для работ.

Закройте MacBook и аккуратно переверните его вверх ногами.

Поднимая за передний край, откройте нижнюю крышку под углом примерно 45°.

Будьте осторожны, чтобы не повредить ленточные кабели, которые всё ещё соединяют нижнюю крышку с MacBook.

Используя пинцет, отогните скотч, закрывающий ZIF-коннектор кабеля трекпада.

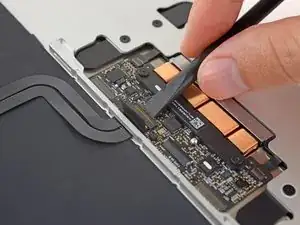

Используйте лопатку, чтобы аккуратно отвести фиксирующий язычок ZIF-коннектора кабеля трекпада.

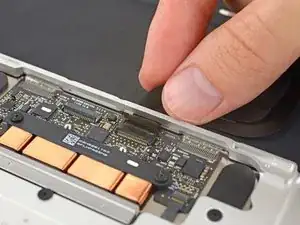

Отключите ленточный кабель трекпада от трекпада, осторожно вытащив его через вырез в рамке.

Осторожно закройте MacBook и снова переверните его так, чтобы логотип Apple был сверху.

Поднимите верхнюю часть корпуса/дисплей примерно под углом 90° и зафиксируйте их о чём‑то прочное, чтобы не удерживать их вручную.

Прикрепите кусочек скотча рядом с трекпадом, чтобы зафиксировать верхнюю часть корпуса и предотвратить случайное движение.

Можно полностью открыть MacBook и положить обе части плоско, но это может повредить гибкие кабели и не рекомендуется.

Снимите один винт T5 Torx 2.9 мм, крепящий разъём батареи к плате логики.

В качестве дополнительной меры предосторожности вы можете физически отсоединить батарею, вставив изолирующую пластину между платой логики и разъёмом батареи.

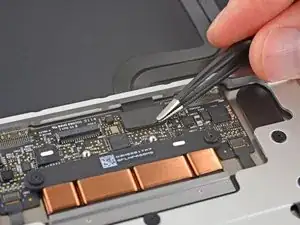

С помощью пинцета удалите скотч, закрывающий коннектор ленточного кабеля клавиатуры на трекпаде.

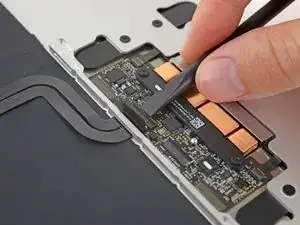

Используя лопатку, откройте фиксирующий язычок ZIF-коннектора ленточного кабеля клавиатуры.

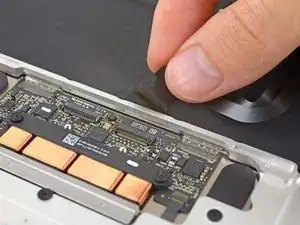

Осторожно вытяните ленточный кабель клавиатуры из его посадочного места в рамке.

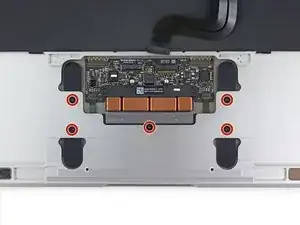

Снимите пять винтов T3 Torx 2.5 мм, крепящих трекпад к корпусу.

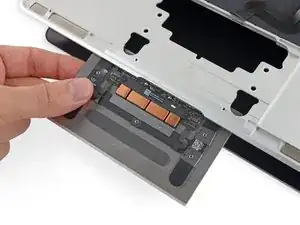

Приоткройте дисплей по петле лишь немного, чтобы освободить блок трекпада от верхней крышки, затем извлеките блок трекпада.

Металлические скобы по обеим сторонам трекпада могут отломиться или соскользнуть при извлечении. Обязательно установите их как показано на фото при повторной сборке.
