Замена левого динамика Retina MacBook 2016

Перед началом отключите питание и полностью выключите MacBook. Закройте дисплей и положите его на мягкую поверхность верхней частью вниз.

Снимите следующие восемь винтов, крепящих нижнюю крышку:

Два винта P5 Pentalobe 1,8 мм

Четыре винта P5 Pentalobe 2,9 мм

Два винта P5 Pentalobe 6,1 мм

Обратите внимание на ориентацию винтов при их извлечении — их нужно будет устанавливать обратно под небольшим углом.

В течение всего ремонта отслеживайте каждый винт и возвращайте его точно на то же место, чтобы не повредить устройство.

Просуньте пальцы между верхней и нижней крышками, начиная с задней части MacBook между петлями.

Поднимайте нижнюю крышку лишь слегка, чтобы не повредить кабели, соединяющие нижнюю и верхнюю крышки.

Удерживая плотный хват, поднимите равномерно, пока нижняя крышка слегка не отделится от верхней.

При поднятии вы можете ощутить сильное сопротивление. При необходимости вставьте монтажную лопатку или другой антистатический инструмент вдоль боковых кромок нижней крышки, чтобы освободить два скрытых фиксирующих зажима.

При сборке, чтобы защелкнуть зажимы, сильно нажмите вблизи обеих боковых кромок нижней крышки (в местах, где в третьем изображении вставлена лопатка), пока не услышите щелчки.

Удерживая нижнюю крышку на месте, аккуратно переверните MacBook так, чтобы логотип Apple оказался сверху.

Поднимите верхнюю крышку вместе с дисплеем от переднего края и зафиксируйте под углом примерно 45˚.

Для следующего шага может быть полезно подпереть MacBook в этом положении.

Используйте плоский конец лопатки, чтобы нажать и удерживать маленькую золотую кнопку «отключение батареи».

Если индикатор питания светится, продолжайте удерживать кнопку, пока индикатор не погаснет, затем отпустите. Это может занять до 10 секунд.

Если индикатор не загорается, отпустите кнопку через 5–10 секунд. Нажмите и удерживайте её снова в течение 5–10 секунд, затем отпустите. Наконец, нажмите и удерживайте в третий раз 5–10 секунд и отпустите.

Этот шаг гарантирует, что MacBook полностью обесточен и безопасен для работы.

Закройте MacBook и аккуратно переверните его вверх ногами.

Поднимая от переднего края, откройте нижнюю крышку под углом около 45°.

Будьте осторожны, чтобы не повредить ленточные кабели, которые всё ещё соединяют нижнюю крышку с MacBook.

С помощью пинцета отогните ленту, покрывающую ZIF-разъём кабеля трекпада.

Используйте лопатку, чтобы осторожно откинуть фиксирующую планку ZIF-разъёма кабеля трекпада.

Отсоедините ленточный кабель трекпада от трекпада, аккуратно протянув его через прорезь в рамке.

Осторожно закройте MacBook и снова переверните его так, чтобы логотип Apple был сверху.

Поднимите сборку верхней крышки/дисплея от переднего края примерно под углом 90° и подпереть её о что‑то прочное, чтобы не держать вручную.

Прикрепите кусочек клейкой ленты рядом с трекпадом, чтобы зафиксировать верхнюю крышку и предотвратить случайное движение.

Можно открыть MacBook полностью и положить обе части плоско, но это может повредить гибкие кабели и не рекомендуется.

Снимите единственный винт T5 Torx 2,9 мм, крепящий разъём батареи к логической плате.

В качестве дополнительной меры предосторожности вы можете физически отключить батарею, вставив изолирующую лопатку между логической платой и разъёмом батареи.

Снимите два винта, крепящих скобу кабеля порта USB‑C:

Винт Phillips #00 1,1 мм

У некоторых вариантов этой модели может использоваться винт Tri‑point Y00.

Винт T5 Torx 3,5 мм

Используйте плоский конец лопатки, чтобы отсоединить скобу кабеля порта USB‑C, поддев её прямо вверх от логической платы.

Чтобы подключить кабель обратно, сначала совместите металлическую скобу с отверстиями под винты, затем нажмите в центре скобы. Убедитесь, что она выровнена правильно, иначе вы можете повредить разъём.

Используйте лопатку, чтобы откинуть фиксирующую планку ZIF-разъёма кабеля платы аудиоразъёма.

Отключите шлейфовую ленту платы разъема аудио, потянув её прямо назад из ZIF‑разъема.

При сборке ориентируйте шлейфовую ленту так, чтобы белая полоса была обращена к Вам. Вставьте ленту до тех пор, пока белая линия не исчезнет под гнездом.

На этом этапе можно полностью открыть MacBook и положить его на стол без риска повредить гибкие кабели.

С помощью пинцета отогните ленту, закрывающую разъем шлейфа дисплея.

Возможно, металлическая фиксирующая защёлка разъема шлейфа дисплея откроется и останется приклеенной к ленте.

В этом случае используйте плоский конец лопатки, чтобы прижать фиксирующую защёлку, пока пинцетом отдираете ленту.

Используйте плоский конец лопатки, чтобы перевернуть фиксирующую защёлку разъема шлейфа дисплея.

Старайтесь держать её подальше от ленты, иначе она может снова приклеиться и затруднить снятие шлейфа.

Осторожно подденьте плоским концом лопатки шлейф дисплея, чтобы отделить клей, удерживающий его на нижней части корпуса.

Будьте осторожны, чтобы не повредить шлейф. Если клей очень прочный, нагрейте корпус непосредственно под шлейфом с помощью iOpener, чтобы размягчить клей, и повторите попытку.

Удерживайте защёлку открытой.

Отключите шлейф дисплея, осторожно потянув его прямо из разъема.

Немедленно закройте защёлку. Держите её закрытой на протяжении всего ремонта.

При сборке держите защёлку закрытой, пока вставляете шлейф дисплея. Не забудьте ориентировать шлейф так, чтобы его золотые контакты были обращены вниз; не сминайте и не загибайте его — он щёлкнет на месте при подключении.

Отделите верхнюю сборку корпуса от нижней сборки корпуса.

С помощью пинцета отогните ленту, закрывающую два ZIF‑разъема — один для кабеля правого динамика и один для кабеля платы разъема аудио.

Используйте острый конец лопатки, чтобы перевернуть обе фиксирующие защёлки ZIF‑разъемов вверх.

Осторожно потяните прямо назад за два куска ленты, которые вы только что отогнули, чтобы отсоединить два шлейфа.

Используйте острый конец лопатки, чтобы отогнуть пенопластовую наклейку, закрывающую два антенных разъема.

Вставьте одну лапку изогнутого пинцета под металлическую шейку первого антенного разъема и подденьте вверх, чтобы отсоединить его.

Антенные разъемы и гнезда чрезвычайно хрупки. Будьте очень осторожны: поднимайте только сам разъем, а не гнездо. Не поддевайте под кабель и не создавайте на него лишнего напряжения.

Подденьте второй антенный разъем, чтобы отсоединить его.

Антенные разъемы и гнезда чрезвычайно хрупки. Будьте очень осторожны: поднимайте только сам разъем, а не гнездо. Не поддевайте под кабель и не создавайте на него лишнего напряжения.

Используйте лопатку, чтобы отсоединить разъем кабеля левого динамика, поддев его прямо вверх от платы логики.

Используйте лопатку, чтобы перевернуть фиксирующую защёлку ZIF‑разъема кабеля трекпада вверх.

Отключите кабель трекпада от платы логики, осторожно потянув его прямо из разъема.

При сборке убедитесь, что защёлки ZIF‑разъемов подняты вверх перед повторной установкой их шлейфов.

Снимите единственный винт T5 Torx диаметром 3,5 мм, который закрепляет плату логики на нижней части корпуса.

Поднимите передний край платы логики.

Держите плату логики только за её края.

Поднимите и отсоедините экранную EMI-ленту, фиксирующую плату логики к нижнему корпусу.

Если лента кажется приклеенной, нагрейте её феном или iOpener, чтобы смягчить клей.

При повторной сборке надежно прикрепите ленту обратно.

Снимите плату логики.

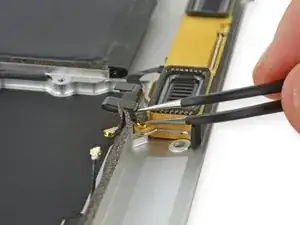

Пинцетом удалите поролоновую накладку, закрывающую винт с правой стороны левого динамика.

Если тянуть за поролоновую часть, она порвётся. Попробуйте попасть пинцетом под клейкую накладку, удерживающую поролон над головкой винта.

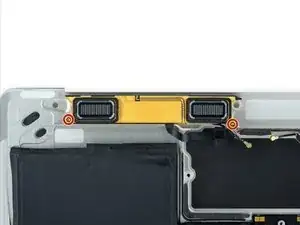

Удалите два винта T3 Torx длиной 4,1 мм, крепящие левый динамик к нижнему корпусу.

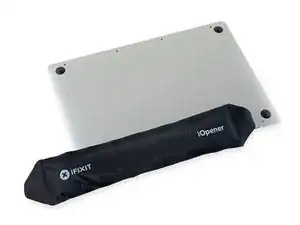

Приготовьте iOpener и нагрейте нижний корпус прямо под левым динамиком, чтобы смягчить клей, удерживающий динамик.

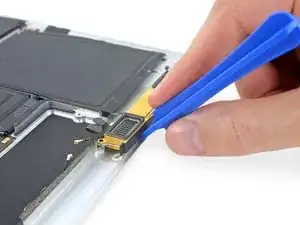

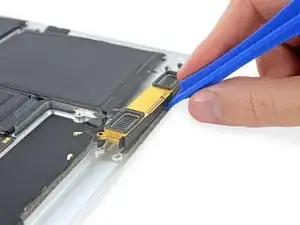

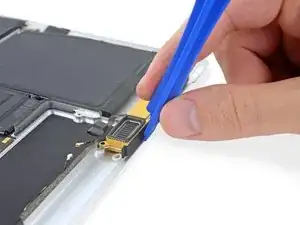

Используйте пластиковый инструмент для открытия, чтобы поддеть верхний край левого динамика и отделить его от нижнего корпуса.

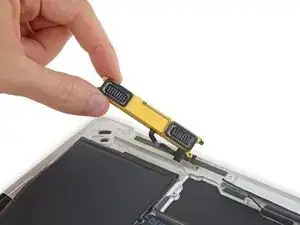

Снимите сборку левого динамика.
