Замена верхней части корпуса (Upper Case) Retina MacBook 2015

Перед началом работы отключите MacBook от питания и полностью выключите его. Закройте крышку дисплея и переверните устройство вверх дном.

Снимите восемь винтов, крепящих нижнюю крышку:

Два винта P5 Pentalobe 1,8 мм

Четыре винта P5 Pentalobe 2,9 мм

Два винта P5 Pentalobe 6,1 мм

Обратите внимание на ориентацию винтов при их извлечении — при повторной установке они должны входить под небольшим углом.

В ходе ремонта отслеживайте каждый винт и убеждайтесь, что он возвращается на своё место, чтобы избежать повреждения устройства.

Просуньте пальцы между верхней и нижней частями корпуса, начиная с задней части MacBook между петлями.

Поднимайте нижнюю крышку только немного, чтобы не повредить шлейфы, соединяющие нижнюю крышку с верхней частью корпуса.

Держите крепко и поднимайте ровно, пока нижняя крышка не начнёт слегка отделяться от верхней.

Вы можете почувствовать сильное сопротивление при поднятии нижней крышки. При необходимости вставьте медиатор или другой антистатический монтажный инструмент вдоль боковых кромок нижней крышки, чтобы отщелкнуть два скрытых фиксатора.

При сборке, чтобы защёлкнуть фиксаторы, плотно нажмите около обеих боковых кромок нижней крышки (вблизи места, где вставляется медиатор на третьем изображении), до характерного щелчка.

Держите нижнюю крышку на месте и аккуратно переверните MacBook так, чтобы логотип Apple был сверху.

Поднимите верхнюю часть корпуса вместе с дисплеем за переднюю кромку и поднимите под углом примерно 45˚.

Для следующего шага может быть полезно зафиксировать MacBook в этом положении.

Используйте плоский конец лопатки, чтобы нажать и удерживать маленькую золотую кнопку «отключения аккумулятора».

Если светодиод питания горит, продолжайте удерживать кнопку до тех пор, пока светодиод не погаснет, затем отпустите. Это может занять до 10 секунд.

Если светодиод не загорается, отпустите кнопку через 5–10 секунд. Нажмите и удерживайте снова 5–10 секунд, затем отпустите. Наконец, нажмите и удерживайте в третий раз 5–10 секунд и отпустите.

Этот шаг гарантирует, что MacBook полностью обесточен и безопасен для работы.

Закройте MacBook и аккуратно переверните его вверх дном.

Поднимите за переднюю кромку и откройте нижнюю крышку под углом примерно 45°.

Осторожно, чтобы не повредить ленточные кабели, которые всё ещё соединяют нижнюю крышку с MacBook.

Используйте пинцет, чтобы отлепить ленту, закрывающую ZIF-разъем шлейфа трекпада.

Используйте лопатку, чтобы аккуратно поднять фиксирующий язычок ZIF-разъёма шлейфа трекпада.

Отсоедините шлейф трекпада от трекпада, аккуратно потянув его через прорезь в рамке.

Осторожно переверните MacBook так, чтобы нижняя крышка лежала ровно.

Поднимите узел верхней части корпуса/дисплея примерно до 90° и подоприте его о что‑то прочное, чтобы не держать руками.

Прикрепите кусочек ленты рядом с трекпадом, чтобы зафиксировать верхнюю часть корпуса и предотвратить случайное движение.

Можно открыть MacBook полностью и уложить обе половины плоско, но это может повредить гибкие кабели и не рекомендуется.

Снимите один винт T5 Torx 2,9 мм, фиксирующий разъём питания аккумулятора на плате логики.

Модели 2015 года имеют серебристую заземляющую скобу с двумя пенными прокладками прямо под этим винтом, которая может отойти. Обязательно установите её на место при сборке.

В качестве дополнительной меры вы можете физически отключить аккумулятор, вставив изолирующую ёлочку между платой логики и разъёмом аккумулятора.

Снимите два винта, фиксирующие крепление кабеля порта USB-C:

Винт Tri-point Y00 1,1 мм

В некоторых вариантах этой модели может использоваться винт Phillips #00.

Винт T5 Torx 3,5 мм

Используйте плоский конец лопатки, чтобы отсоединить кронштейн кабеля порта USB-C, поддев и поднимая его прямо вверх с платы логики.

Для повторного подключения сначала совместите металлический кронштейн с отверстиями под винты, затем нажмите на середину кронштейна. Убедитесь в правильном выравнивании, иначе вы можете повредить разъём.

Используйте лопатку, чтобы открыть защёлку ZIF-разъёма шлейфа платы аудиоразъёма.

Отключите шлейф платы аудиоразъёма, аккуратно потянув его прямо назад из ZIF-разъёма.

При сборке ориентируйте шлейф так, чтобы сторона с белой полосой была обращена к вам, как показано.

С помощью пинцета отогните клейкую ленту, закрывающую разъём шлейфа дисплея.

Возможно, металлическая удерживающая защёлка разъёма шлейфа дисплея перевернулась и осталась приклеенной к ленте.

В этом случае используйте плоский конец лопатки, чтобы прижать защёлку, пока пинцетом отнимаете ленту.

Используйте плоский конец лопатки, чтобы открыть удерживающую защёлку разъёма шлейфа дисплея.

Старайтесь отодвинуть её от ленты, иначе она может снова приклеиться и затруднить снятие шлейфа.

Осторожно подденьте плоским концом лопатки шлейф дисплея, чтобы отделить клей, прикрепляющий его к нижней части корпуса.

Будьте осторожны, чтобы не повредить шлейф. Если он не отделяется легко, нагрейте шлейф и/или корпус непосредственно под ним феном или iOpener, чтобы размягчить клей, и попробуйте снова.

Отключите шлейф дисплея, аккуратно потянув его прямо из разъёма.

Немедленно закройте удерживающую защёлку.

Защёлка должна оставаться закрытой при повторной установке шлейфа во время сборки. Аккуратно совместите шлейф так, чтобы золотые контакты были обращены вниз, и осторожно вставьте его в разъём. Следите, чтобы не смять и не повредить шлейф. Когда он полностью вставлен, выемки по бокам не должны быть видны.

Отделите верхнюю сборку корпуса от нижней сборки корпуса.

Используйте лопатку, чтобы открыть удерживающую защёлку ZIF-разъёма шлейфа блока двойного микрофона.

С помощью пинцета извлеките шлейф блока микрофонов из его разъёма.

Уберите два винта T5 Torx длиной 3,2 мм, фиксирующие плату аудиоразъёма к корпусу.

Снимите плату аудиоразъёма.

Подготовьте iOpener и нагрейте верхнюю часть корпуса непосредственно за блоком микрофона.

Используйте зонд с тонким наконечником или пика, чтобы аккуратно отодрать блок двойного микрофона от корпуса.

Снимите блок двойного микрофона.

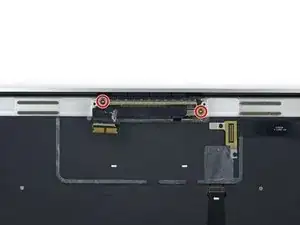

Уберите два винта T5 Torx длиной 3,3 мм, фиксирующие сборку шлейфа дисплея.

Уберите один винт Phillips #00 длиной 4,3 мм, фиксирующий шлейф платы USB‑C.

Разверните шлейф платы USB‑C, пока он не ляжет ровно, чтобы получить доступ к скобе под ним.

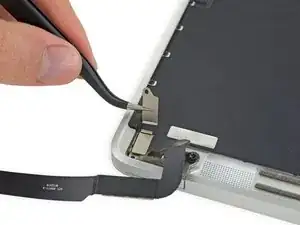

Поднимите и снимите металлическую скобу, удерживающую разъём шлейфа USB‑C.

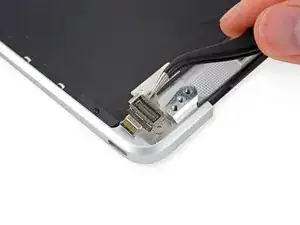

При сборке убедитесь, что металлическая язычок на плате разъёма USB‑C проходит через прорезь в металлической скобе.

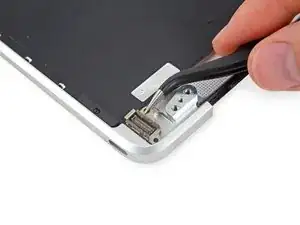

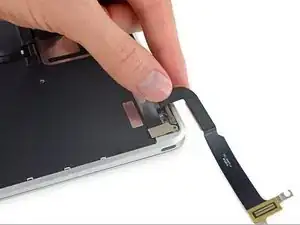

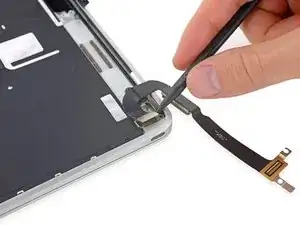

Используйте лопатку, чтобы отключить шлейф платы USB‑C, приподняв разъём прямо вверх.

Подденьте со стороны, ближайшей к заднему краю MacBook.

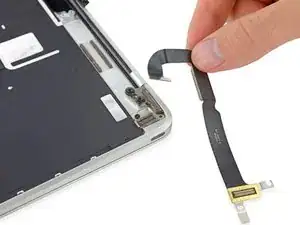

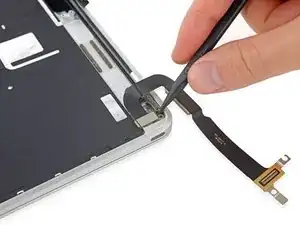

Снимите шлейф.

Полностью откройте дисплей.

Положите MacBook на правый торец дисплеем от себя, как показано.

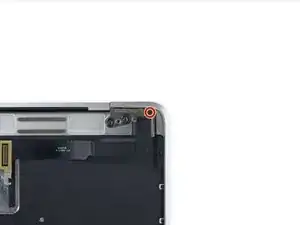

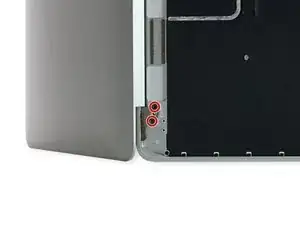

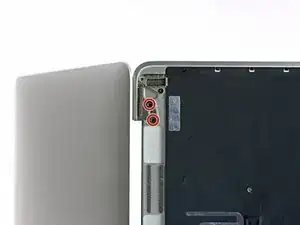

Уберите четыре винта T8 Torx длиной 4,8 мм, фиксирующие петли дисплея.

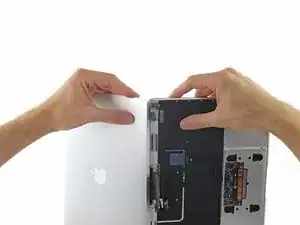

Держа сборку дисплея в одной руке и верхнюю крышку в другой, слегка подвиньте их друг к другу, чтобы вывести шарниры из выемок в верхней крышке.

Между шарнирами и корпусом имеется всего несколько миллиметров запаса, поэтому сильно давить не нужно.

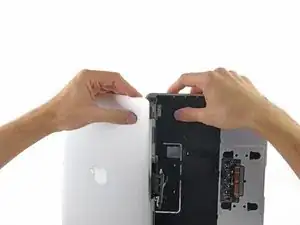

Сдвиньте верхнюю крышку вперёд, одновременно аккуратно оттягивая дисплей назад.

Когда оба шарнира дисплея выйдут из верхней крышки, снимите дисплей и отложите его в сторону.

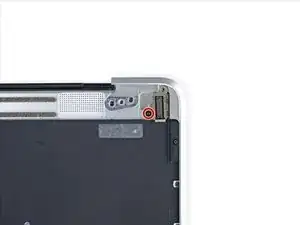

Удалите один винт T3 Torx длиной 2,9 мм, крепящий порт USB-C к верхней крышке.

Выньте порт USB-C из его гнезда в верхней крышке и удалите порт USB-C.

Используйте пинцет, чтобы удалить ленту, закрывающую разъём шлейфа клавиатуры на трекпаде.

С помощью лопатки поднимите фиксирующий язычок ZIF-разъёма шлейфа клавиатуры.

Аккуратно вытяните шлейф клавиатуры из его канавки в рамке.

Удалите пять винтов T3 Torx длиной 2,5 мм, крепящих трекпад к корпусу.

В зависимости от набора бит удобнее может подойти отвертка T4. Попробуйте оба размера и используйте наибольшую отвертку, которая полностью входит в головку винта.

Снимите узел трекпада.

Во время снятия металлические скобы по обеим сторонам трекпада могут отойти. Обязательно установите их, как показано на фото, при сборке.

Используйте лопатку, чтобы поднять фиксирующий язычок ZIF-разъёма шлейфа клавиатуры.

Аккуратно отлейте шлейф клавиатуры от корпуса и снимите кабель.

Остаётся верхняя крышка.
