Замена платы логики iMac Intel 27" Retina 5K Display 2020

При свободном шарнире iMac будет небалансированным и с ним трудно работать. Ремонт можно проводить, положив iMac, но быстрее и удобнее с помощью клина для обслуживания iMac.

Если вы используете картонный клин iFixit, следуйте инструкциям по сборке, чтобы собрать его.

Начиная слева от дисплея, рядом с кнопкой питания, вставьте инструмент для открывания iMac в зазор между стеклянной панелью и задней крышкой.

Барабан на инструменте для открывания iMac не даст вам вставить колесико слишком глубоко. Если вы используете другой инструмент, вставляйте его не более чем на 3/8" (9,5 мм) в сторону дисплея. При слишком глубоком введении вы рискуете перерезать антенные кабели и нанести серьёзный ущерб.

Используйте инструмент как нож для пиццы — прокатите его по зазору, и он разрежет пеноматный клей по центру.

Всегда нажимайте, удерживая рукоятку позади режущего колёсика. Если тянуть, колесико может выскочить из рукоятки.

Проведите инструмент вверх вдоль левой стороны дисплея.

Продолжайте прокатывать инструмент вокруг верхнего левого угла.

Разрежьте клей вдоль верхней левой части дисплея.

Продолжайте вдоль верхней части дисплея.

Возможно, вам захочется несколько раз пройти инструментом по уже разрезанному участку, чтобы убедиться, что клей максимально отделён.

Протолкните инструмент вокруг верхнего правого угла дисплея.

Прокатите инструмент вниз вдоль правой стороны дисплея.

Завершите продвижение инструмента до нижней части правой стороны дисплея.

На этом этапе стоит пройти инструментом вокруг всего дисплея ещё раз, чтобы убедиться, что вы разрезали как можно больше клея.

Хотя основную работу выполнил инструмент для открывания, дисплей всё ещё слегка приклеен к корпусу. Пластиковая карточка понадобится, чтобы освободить оставшийся клей.

Уложите iMac лицевой стороной вверх на стол.

Начиная с верхнего правого угла iMac, вставьте пластиковую карточку между дисплеем и рамкой.

Не вставляйте карточку глубже, чем на 3/8" (9,5 мм), иначе вы можете повредить внутренние компоненты.

Осторожно поверните пластиковую карточку, чтобы увеличить зазор между дисплеем и рамкой, и отрежьте оставшийся клей возле угла.

Чрезмерное усилие может треснуть стекло. Работайте аккуратно и не пытайтесь создать зазор больше примерно 1/4" (6 мм).

Убедитесь, что вы прекратили резание до камеры iSight на этом шаге, иначе вы можете её повредить.

Просуньте карточку в сторону центра дисплея, чтобы отрезать оставшийся клей.

Поместите карточку в угол снова и оставьте её там, чтобы клей не прилегал снова.

Вставьте вторую карточку в зазор между дисплеем и рамкой в верхнем левом углу.

Осторожно поверните карточку, слегка увеличивая зазор между дисплеем и рамкой.

Как и с другой стороны, двигайтесь медленно, чтобы клей отрывался постепенно, и не перегружайте стекло дисплея.

Сдвиньте пластиковую карту к центру, снова останавливаясь непосредственно перед камерой iSight.

Вставьте карту обратно в верхний левый угол.

Когда карты вставлены, как показано возле углов, аккуратно поверните карты, чтобы увеличить зазор между дисплеем и корпусом.

Если есть участки, которые похоже заедают и не разделяются, прекратите вращение и используйте одну из карт, чтобы перерезать клей в проблемной области.

Начните поднимать верхнюю часть дисплея от рамки.

Поднимайте дисплей только на несколько дюймов — он по-прежнему прикреплён к iMac с помощью кабелей питания и данных.

Держите дисплей поднятым одной рукой, а другой отключите кабель питания дисплея.

Поднимайте дисплей настолько, чтобы получить удобный доступ к соединениям, но не настолько, чтобы растянуть кабели и создать напряжение в их разъёмах (примерно 8").

Поднимите металлическую фиксирующую скобу на кабеле данных дисплея.

Отключите кабель данных дисплея.

Это деликатное соединение, которое легко повредить. Тяните разъём кабеля данных дисплея строго прямо из его гнезда, в направлении к верхней части iMac.

Поднимите дисплей в почти вертикальное положение.

На этом этапе вдоль нижней части дисплея остаётся полоса клея, которая будет удерживать дисплей в рамке как петля. Вы можете ослабить этот клей, покачивая дисплей вверх-вниз несколько раз.

Будьте очень осторожны, чтобы не прикасаться к выводам конденсаторов или к любым оголённым паяным соединениям на обратной стороне блока питания (обведено красным).

Возьмите за небольшой язычок на конце одной из нижних полос клея дисплея и потяните клей вверх по корпусу iMac, чтобы удалить его.

Повторите этот шаг с другой полосой клея и удалите её.

Если какая-либо полоска клея порвётся до полного удаления, используйте пластиковую карту, чтобы разрезать оставшийся клей.

Будьте очень осторожны при обращении с дисплеем — он большой, тяжёлый и стеклянный. У дисплея хрупкие кромки. Избегайте подъёма дисплея за углы.

Поднимите дисплей от рамки и извлеките его из iMac. Положите дисплей лицевой стороной вниз на ровную мягкую поверхность.

Возможно, потребуется медленно поднять дисплей с одной стороны, чтобы отлепить его от оставшегося клея.

После разрезания клея его нельзя использовать повторно для повторного запечатывания дисплея. По завершении ремонта следуйте руководству по замене клеевых полос для вашей модели, чтобы установить новые полосы клея, которые фиксируют дисплей к задней крышке.

Отверткой Phillips удалите девять винтов 3,2 мм, закрепляющих опорную скобу.

Возможно, вам потребуется отлепить клей дисплея вдоль нижнего края корпуса iMac, чтобы получить доступ к винтам.

Снимите нижнюю опорную скобу (так называемую «подбородочную планку») с корпуса iMac.

Как легко снова установить эту опорную скобу:

Расположите скобу по диагонали.

Закрутите правый винт достаточно, чтобы удерживать скобу на месте; пока держите его ослабленным, чтобы скоба могла вращаться.

Опустите левую сторону скобы, пока она не займёт горизонтальное положение в исходной позиции.

Начиная с самого левого винта, установите и затяните оставшиеся винты.

Удалите два винта T10 длиной 10 мм.

Отключите кабель левого динамика, потянув его прямо вверх из гнезда на плате логики.

Выведите кабель из зазора между жёстким диском и платой логики.

Если зазор между жёстким диском и платой логики слишком узок для кабеля динамика, отключите его и оставьте кабель на месте.

Будьте осторожны, чтобы не касаться паяных соединений на обратной стороне блока питания. Конденсаторы могут быть заряжены настолько, чтобы нанести опасный удар током.

Используйте лопатку, чтобы отключить разъём кнопки питания от его гнезда на плате логики.

Поднимите левый динамик прямо вверх, пока кабель кнопки питания не окажется оголённым (примерно 0,5 дюйма).

Осторожно выведите кабель кнопки питания из его канавки в левом динамике.

Поднимите левый динамик прямо вверх и извлеките его из iMac.

Если зазор между жёстким диском и платой логики ранее был слишком узким, чтобы освободить кабель динамика, аккуратно вытяните его при снятии динамика.

Толкайте со стороны разъёма, одновременно тянув со стороны динамика, чтобы протянуть кабель под правым кронштейном жёсткого диска.

При работе с блоком питания будьте очень осторожны и не касайтесь выводов конденсаторов или оголённых паяных соединений на задней стороне блока питания. Держите плату только за кромки.

Отключите управляющий кабель блока питания от блока питания.

Удалите следующие четыре винта, фиксирующие блок питания к задней части корпуса (размер T8 или T10 в зависимости от точной модели):

Два торкс винта 23,7 мм

Два торкс винта 7,3 мм

Не пытайтесь извлечь блок питания из корпуса; он всё ещё прикреплён к плате логики двумя кабелями.

Сдвиньте плату блока питания в сторону левого края корпуса и вверх, чтобы освободить её из выреза в плате логики.

Нажмите на защёлку разъёма кабеля постоянного тока, затем аккуратно вытяните его прямо из гнезда на задней стороне платы логики.

Если кабель слишком трудно отсоединить, вы можете снять плату блока питания вместе с материнской платой.

Будьте очень осторожны и не касайтесь выводов конденсаторов или оголённых паяных соединений на задней стороне блока питания. Держите плату только за кромки.

Переверните верхнюю часть блока питания к себе, как при открытии почтового ящика, чтобы получить доступ к разъёму кабеля сетевого входа.

Отключите разъём кабеля сетевого входа.

Удалите два винта T8 длиной 9,8 мм.

Осторожно покачайте правый динамик немного вправо, чтобы получить доступ к его разъёму на плате логики.

Используйте лопатку, чтобы ослабить разъём кабеля правого динамика в гнезде на плате логики.

Потяните разъём вправо, чтобы извлечь его из гнезда.

Поднимите динамик прямо вверх и извлеките его из iMac.

С помощью острого конца лопатки отключите разъём кабеля вентилятора от гнезда на плате логики.

Отогните чёрную ленту, соединяющую вентилятор с воздуховодом, немного назад.

Оставьте ленту на воздуховоде — нужно лишь обнажить место соединения, чтобы освободить вентилятор.

Удалите три винта T10 длиной 12,4 мм, фиксирующие вентилятор к задней части корпуса.

Снимите вентилятор с iMac.

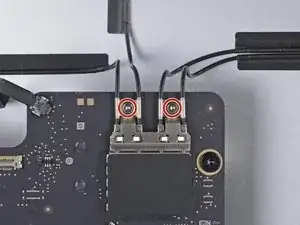

Используйте отвёртку Torx T5, чтобы выкрутить два винта 4 мм, фиксирующие кабели антенн AirPort/Bluetooth.

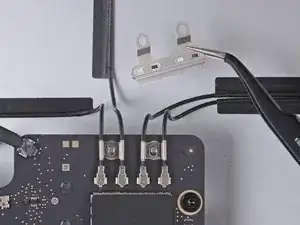

Снимите металлический кронштейн, закрепляющий кабели антенн на плате логики.

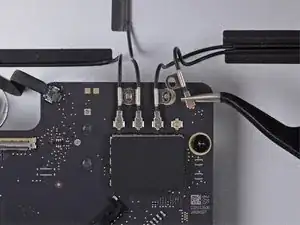

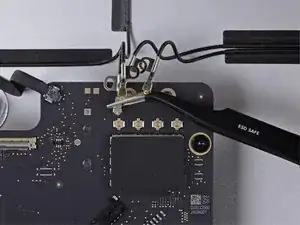

С помощью пинцета отсоедините четыре антенных кабеля от материнской платы.

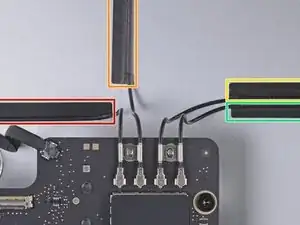

Запомните исходные положения каждого разъёма при повторном подключении кабелей. Слева направо на плате антенны подключены в следующем порядке:

Слева

Вверху

Верхний справа

Нижний справа

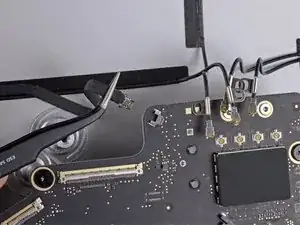

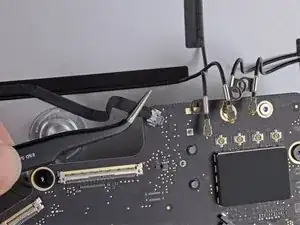

С помощью пинцета или пальцев отсоедините шлейфовый кабель слева от антенных кабелей от платы логики.

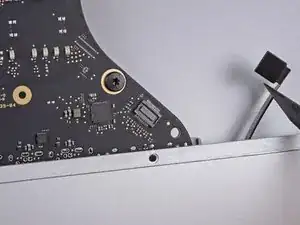

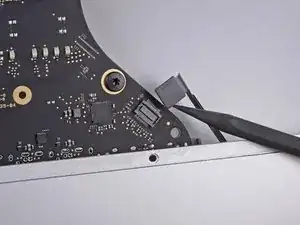

Используйте острый конец лопатки, чтобы отключить разъём кабеля разъёма наушников от гнезда на плате логики.

Аккуратно отведите кабель в сторону.

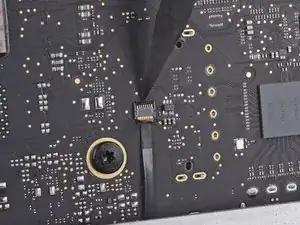

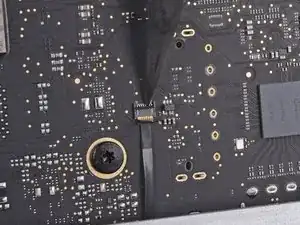

Используйте наконечник лопатки, чтобы откинуть удерживающую защёлку на ZIF‑разъёме ленточного кабеля микрофона ZIF socket.

Убедитесь, что вы поднимаете именно шарнирную удерживающую защёлку, не сам разъём.

Используйте пинцет, чтобы аккуратно вытянуть ленточный кабель микрофона прямо из его разъёма.

Используйте отвёртку Torx T8, чтобы удалить два винта длиной 5,6 мм с верхней части канала выхода горячего воздуха радиатора.

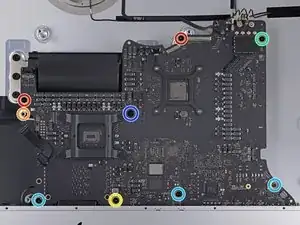

Удалите следующие винты, фиксирующие плату логики:

Два винта T8 длиной 23,7 мм

Один винт‑стойка T25 длиной 20,1 мм

Один винт T8 длиной 17,6 мм

Один винт T8 длиной 7,2 мм

Три винта T8 длиной 7,1 мм

Один фиксируемый винт T8

Этот винт расположен под отверстием в плате логики. Если вы не используете набор отвёрток iFixit, может потребоваться удлинитель или отвёртка с более длинным стержнем.

При снятии и установке платы логики следите, чтобы не повредить тонкий ленточный кабель микрофона в нижнем левом углу платы.

Немного наклоните плату логики вперёд.

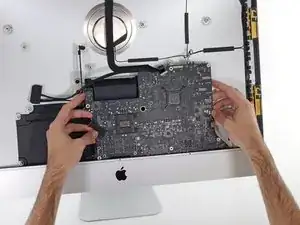

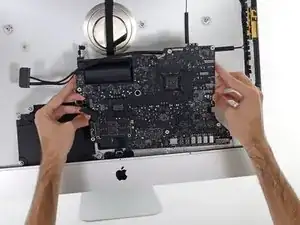

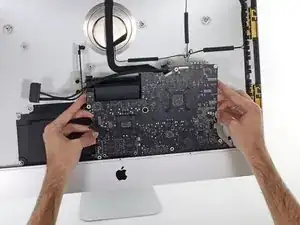

Поднимите плату логики строго вверх и выньте из iMac. Будьте осторожны, чтобы она не зацепилась за какие‑либо стойки винтов, прикреплённые к внутренней стороне задней крышки.

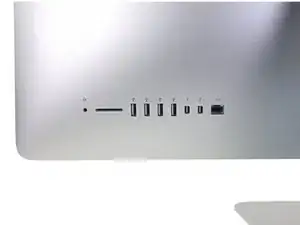

При повторной сборке iMac особенно внимательно выравнивайте внешние порты ввода‑вывода. Плата логики может сесть косо, даже если все винты затянуты.

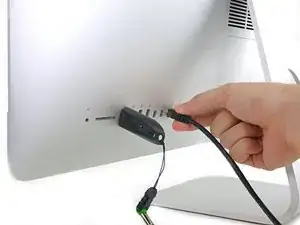

Вы можете использовать USB‑накопитель или сетевой кабель, чтобы убедиться, что плата логики установлена правильно, пока затягиваете винты.
