Замена клеевых полосок дисплея iMac Intel 27" Retina 5K 2020

Следуйте этим инструкциям по сборке, чтобы сложить сервисную клинья.

Вставьте сервисную клинью между задней частью дисплея и подставкой.

Если вы не используете сервисную клинью, iMac может неожиданно смещаться во время ремонта. Вы можете выполнить ремонт без неё, но процедура будет проще с картонной сервисной клинью iFixit.

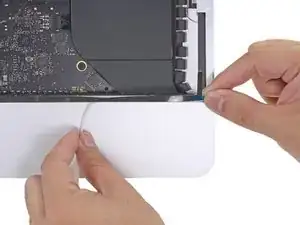

Перед установкой новых клеевых полосок удалите весь старый клей с периметра задней крышки корпуса.

Если вы повторно используете существующий дисплей, вам также необходимо удалить старый клей с задней стороны дисплея.

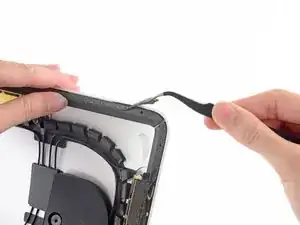

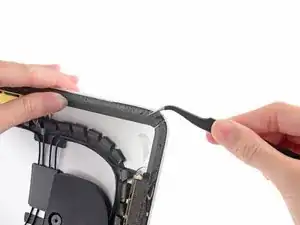

Снимите клеевые полоски пинцетом или пальцами. Начните снизу и снимайте вверх по направлению к верхней части устройства.

После удаления всего старого клея аккуратно очистите поверхность 90% (или более) изопропиловым спиртом и безворсовой тканью. Протирать в одном направлении, не взад-вперёд.

Не пропускайте этот шаг, иначе новые клеевые полоски могут не приклеиться должным образом, и дисплей может выпасть из iMac.

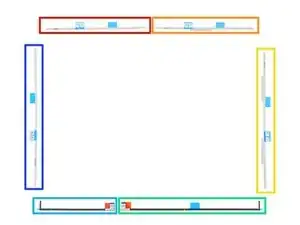

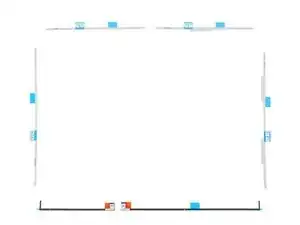

Разложите клеевые полоски, чтобы убедиться, что вы устанавливаете их в правильные места:

Полоска 22 — в верхнем левом углу

Полоска 23 — в верхнем правом углу

Полоска 21 — на правой вертикали

Полоска 25 — в нижнем правом углу, тёмной стороной вверх — дважды проверьте, чтобы у этой полоски был необходимый вырез для микрофона

Полоска 26 — в нижнем левом углу, тёмной стороной вверх

Полоска 16 — на левой вертикали

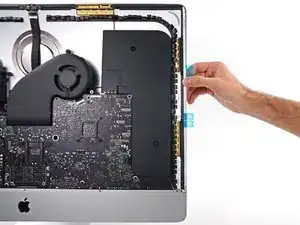

Начните с полоски 21, которая располагается на правом вертикальном крае рамки iMac.

Перед тем как снять какую-либо подложку, приложите клеевую полоску к рамке iMac, чтобы понять, куда она должна идти.

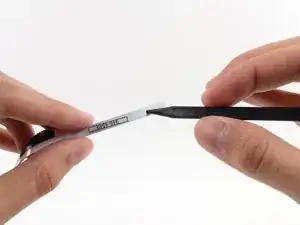

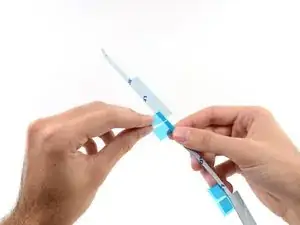

Снимите короткую часть подложки с задней стороны полоски.

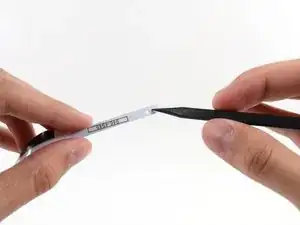

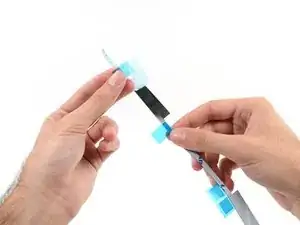

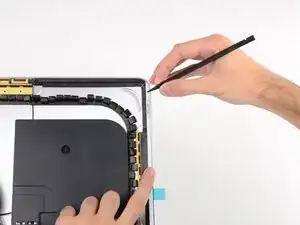

Вставьте наконечник лопатки в отверстие на конце полоски, где вы только что сняли один слой подложки. Вставляйте лопатку с той стороны, где ещё остаётся слой белой подложки.

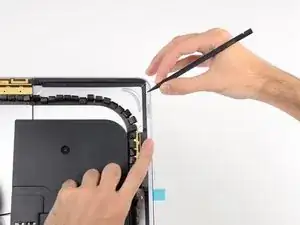

Держа лопатку, проходящую через отверстие в клеевой полоске, вдавьте её наконечник в соответствующее отверстие в рамке iMac.

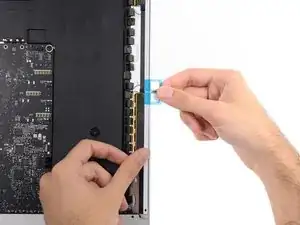

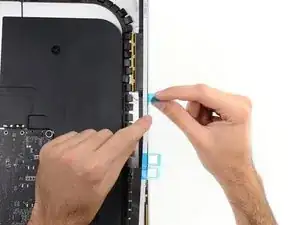

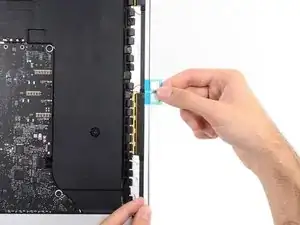

Используя отверстие и лопатку в качестве фиксатора положения клеевой полоски, прижмите полоску к правому краю, слегка потянув вниз против лопатки, чтобы полоса натянулась, и приклейте её к рамке.

Когда вы убедитесь, что верхняя половина клеевой полоски аккуратно выровнена, снимите более длинную синюю часть подложки, вытянув её из-под полоски.

Если верхняя половина выровнена неверно, вы можете аккуратно оторвать её и приклеить снова, прежде чем снимать нижний слой подложки. Обязательно используйте наконечник лопатки в качестве фиксатора сверху.

Выровняйте нижнюю часть полоски по правому краю рамки и прижмите её.

Проведите пальцем по полоске, разглаживая её. Убедитесь, что она аккуратно выровнена по правой стороне рамки и лежит ровно.

Ещё не снимайте переднюю защитную подложку.

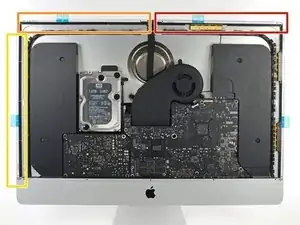

Продолжайте движение против часовой стрелки по периметру iMac, добавив ещё три клеевые полоски тем же способом:

Полоска 23 — в верхнем правом углу

Полоска 22 — в верхнем левом углу

Полоска 16 — на левой вертикали

Эти три полоски имеют отверстие на каждом конце — для более точного позиционирования всегда используйте меньшее отверстие для выравнивания.

На iMac Intel 27" Retina 5K синяя вкладка верхней правой полоски не будет совпадать с верхней антенной так же, как на модели без 5K. Это допустимо и не повлияет на работу полосок или антенны.

Следующие несколько шагов покажут, как изменить и установить нижнюю правую клеевую полоску (полоска 25), которая включает вырез, который должен быть совмещён с левым микрофоном, и вырез, который вам нужно сделать, чтобы учесть правый микрофон.

Микрофон представляет собой маленькое отверстие, расположенное между двумя большими отверстиями.

Поместите клейкую ленту 25 на рабочую поверхность белой стороной вверх и отверстием выреза под микрофон, направленным от Вас.

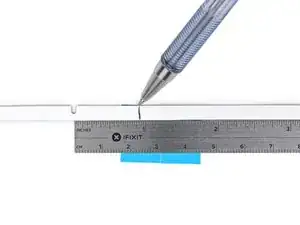

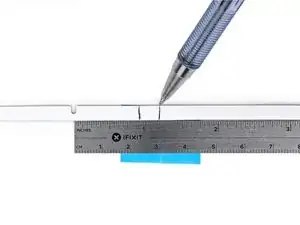

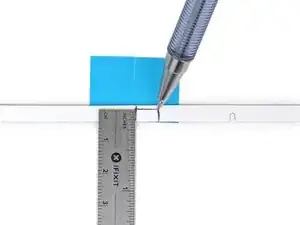

Отмерив от центра выреза под микрофон, сделайте две отметки на клейкой ленте в качестве ориентиров для резки:

Сделайте первую отметку на 13/16 дюйма (23 мм) вправо от выреза

Сделайте вторую отметку на 1 & 5/16 дюйма (29 мм) вправо от выреза

Поверните клейкую ленту так, чтобы вырез теперь был направлен к Вам.

Отмерив от нижнего края ленты, сделайте третью отметку между первыми двумя — на 5/32 дюйма (4 мм) выше нижнего края.

Этот надрез будет очень близко к верхнему краю клейкой ленты, но важно оставить материал над лентой для надлежащей звукоизоляции. В случае сомнений удаляйте меньше материала, чем кажется необходимым. Если клей всё ещё закрывает микрофон, вы всегда можете сделать вырез больше.

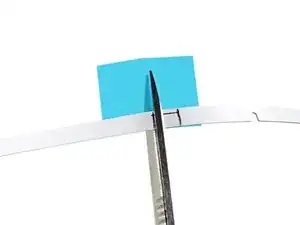

Очень осторожно разрежьте по сделанным отметкам ножницами или лезвием.

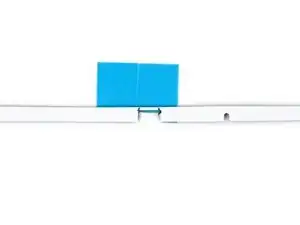

После резки вырез под микрофон должен выглядеть как на второй фотографии.

Перед снятием защитного слоя приложите клейкую ленту к iMac и убедитесь, что вырезы совпадают с микрофонами.

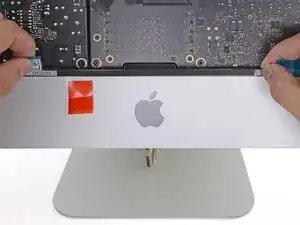

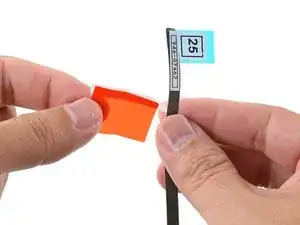

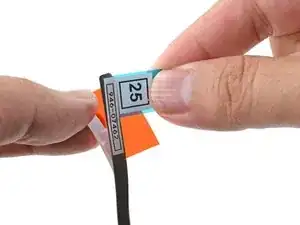

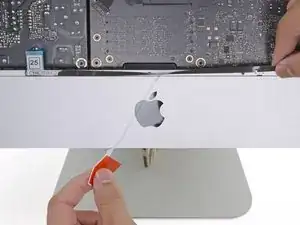

Возьмитесь за красную тягущую бирку на ленте 25 и потяните, чтобы отцепить примерно 2 дюйма (5 см) белого защитного слоя от ленты.

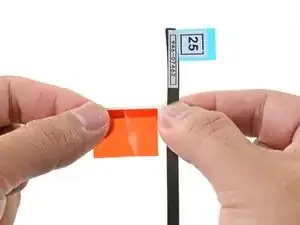

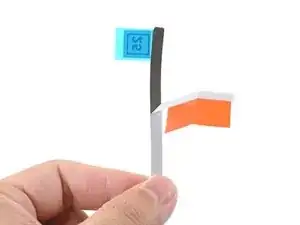

Сложите свободный белый защитный слой под прямым углом и прищипните сгиб пальцами.

Это обнажает 2 дюйма клея, одновременно отводя красную бирку в сторону.

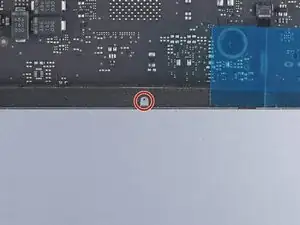

Отверстие микрофона — это центральное отверстие, по бокам от которого расположены два больших отверстия.

Выровняйте клейкую ленту по нижнему краю, расположив вырез под микрофон над отверстием микрофона.

Если на Вашем iMac нет отверстия для микрофона, выровняйте правый конец ленты так, чтобы L-изгиб располагался рядом с правой вертикальной клейкой полосой. L-изгиб не должен перекрывать правую вертикальную клейкую полосу.

Клей легко рвётся. Будьте осторожны и не тяните ленту с чрезмерной силой.

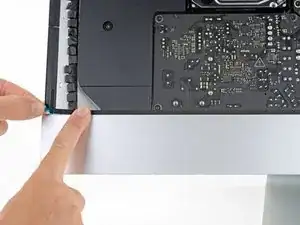

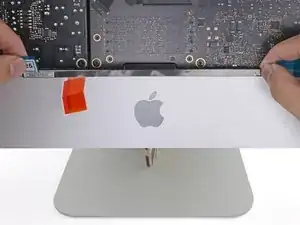

Когда лента выровнена, аккуратно прижмите левый оголённый край к iMac, чтобы закрепить выравнивание.

Снимите белый защитный слой позади ленты, чтобы обнажить оставшийся клей.

Проведите пальцем слева направо вдоль клейкой ленты, чтобы убедиться, что она ровная и без складок, прижимая её по ходу, чтобы приклеить ленту к iMac.

Повторите предыдущие шаги для нижней левой клейкой ленты (лента 26), выровняв и разместив её вдоль нижнего левого края iMac.

Лента должна быть расположена так, чтобы L-изгиб находился рядом с левой вертикальной клейкой полосой. L-изгиб не должен перекрывать левую вертикальную клейкую полосу.

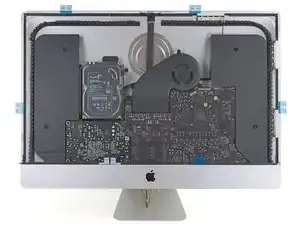

После того как Вы приклеили все клейкие ленты, iMac должен выглядеть как на второй фотографии.

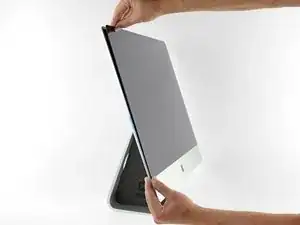

Аккуратно установите дисплей на место поверх iMac и тщательно выровняйте его.

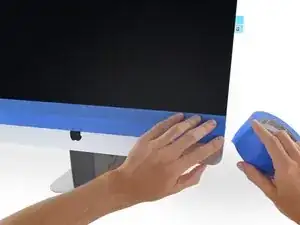

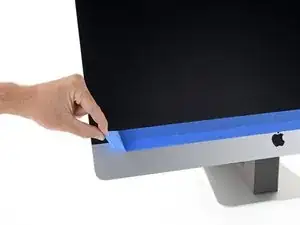

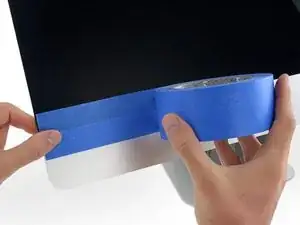

Используйте малярную или клейкую ленту, чтобы временно зафиксировать нижний край дисплея к корпусу iMac.

Лента сохраняет выравнивание дисплея и позволяет безопасно откинуть верхний край дисплея для доступа к кабелям дисплея.

На этом этапе рекомендуется проверить ремонт, чтобы убедиться, что iMac работает правильно, прежде чем окончательно его закрывать. Выполните следующие три шага, чтобы временно подключить кабели дисплея и загрузить iMac до снятия защитной плёнки с клейких лент.

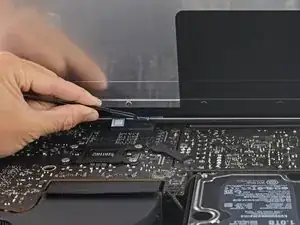

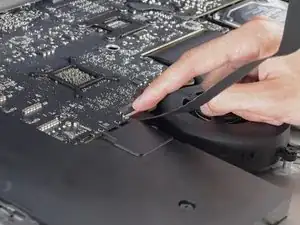

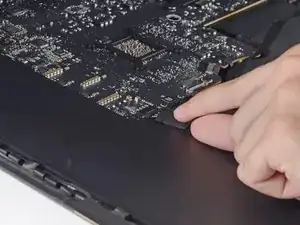

Осторожно вставьте разъём данных дисплея в его гнездо на логической плате. Убедитесь, что вставляете его прямо в гнездо и полностью до упора.

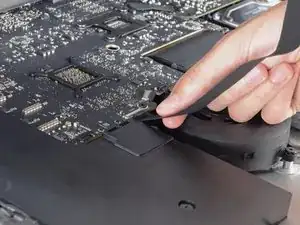

Опустите фикcирующий зажим разъёма данных дисплея на гнездо.

Вставьте разъём питания дисплея в его гнездо на логической плате.

Установите дисплей обратно на заднюю крышку iMac.

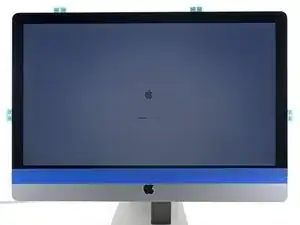

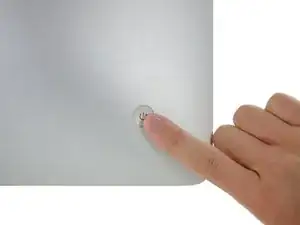

Подключите iMac к сети, включите его и проверьте ремонт перед окончательным закрытием компьютера. Обязательно проверьте полную работоспособность всех компонентов, которые Вы снимали или отсоединяли.

Когда закончите, выключите iMac и отключите сетевой кабель перед продолжением работы.

Убедитесь, что iMac выключен и отключён от сети, прежде чем продолжать.

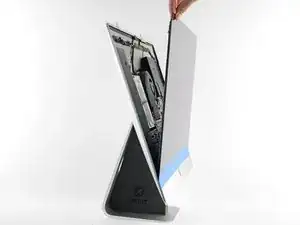

После подтверждения работоспособности iMac отключите кабели дисплея и осторожно откиньте дисплей вперёд.

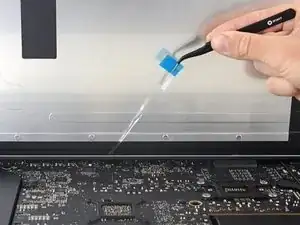

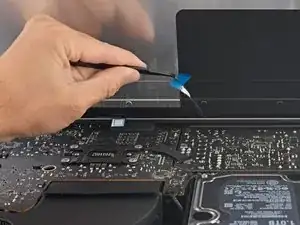

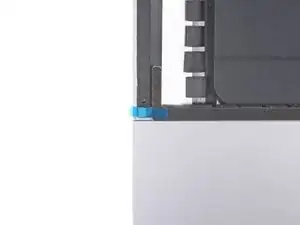

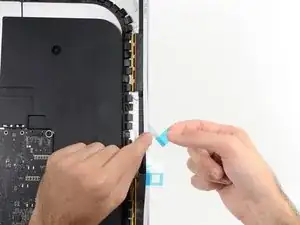

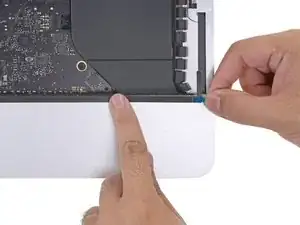

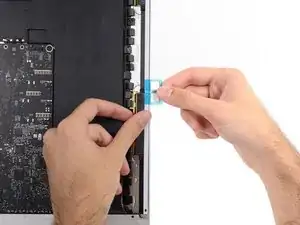

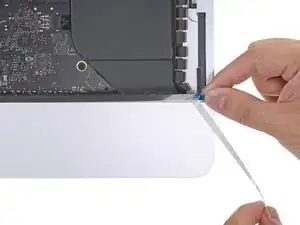

Снимите плёнку с двух нижних лент, зацепив сверху с помощью пинцета и потянув синие язычки вертикально вверх от нижнего края дисплея.

Подсоедините кабели питания и передачи данных дисплея в последний раз.

Не забудьте закрепить металлический фиксатор на кабеле передачи данных дисплея.

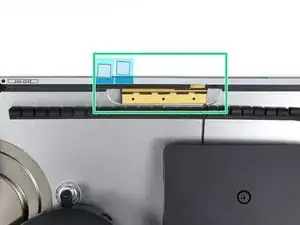

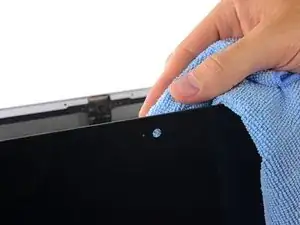

Проверьте стекло прямо перед веб‑камерой на наличие пыли и других загрязнений. При необходимости протрите его микрофибровой тряпкой перед закрытием дисплея.

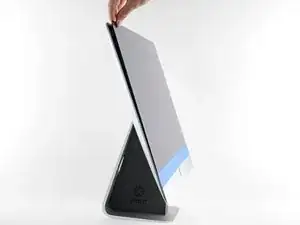

Удерживайте дисплей одной рукой при снятии защитной пленки в следующих шагах или слегка опирайте его о корпус iMac.

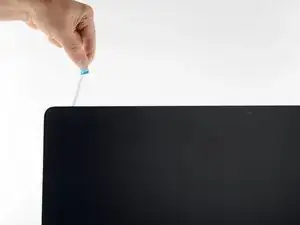

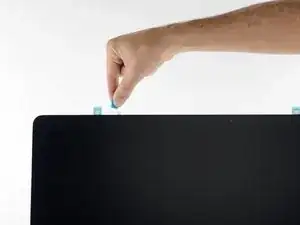

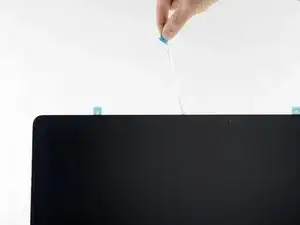

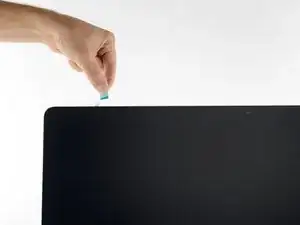

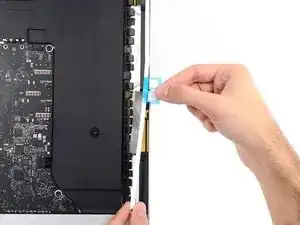

Снимите одну сторону защитной пленки с верхней левой полосы, потянув за язычок строго вверх.

Снимите вторую сторону защитной пленки с верхней левой полосы.

Повторите предыдущие шаги, чтобы снять защитные пленки со всех оставшихся клеевых полос.

Чтобы обеспечить прочное сцепление, аккуратно положите iMac ровно на спину (экран обращён вверх) и осторожно, но с усилием прижмите по всем четырём краям дисплея.

Снимите ленту, закрепляющую дисплей с задней панелью.

Проверьте дисплей через 24 часа, чтобы убедиться, что он не ослаблен на iMac.
