Замена аккумулятора Retina MacBook 2017

Перед началом этой процедуры необходимо отключить функцию Auto Boot на вашем Mac. Auto Boot включает Mac при открытии крышки и может случайно сработать во время разборки. Воспользуйтесь этим руководством или выполните краткие инструкции ниже, чтобы отключить Auto Boot. Эта команда может не работать на всех Mac.

Включите Mac и запустите Terminal.

Скопируйте и вставьте следующую команду (или введите её точно) в Terminal:

sudo nvram AutoBoot=%00

Нажмите [return]. Если будет запрошен пароль администратора, введите его и снова нажмите [return]. Примечание: клавиша return может также быть обозначена ⏎ или "enter".

Теперь вы можете безопасно выключить Mac и открыть нижнюю крышку, не опасаясь случайного включения.

По окончании ремонта и после успешной сборки устройства повторно включите Auto Boot следующей командой:

sudo nvram AutoBoot=%03

Прежде чем продолжить, отключите питание и выключите MacBook. Закройте дисплей и положите его на мягкую поверхность лицевой стороной вниз.

Удалите следующие восемь винтов, крепящих нижнюю крышку:

Два винта P5 Pentalobe 1,8 мм

Четыре винта P5 Pentalobe 2,9 мм

Два винта P5 Pentalobe 6,1 мм

Обратите внимание на ориентацию винтов при их извлечении — их нужно будет установить обратно под небольшим углом.

В ходе ремонта следите за каждым винтом и убедитесь, что он возвращён точно на своё место, чтобы не повредить устройство.

Вставьте пальцы между верхней и нижней крышками, начиная с задней части MacBook, между петлями.

Поднимайте нижнюю крышку лишь немного, чтобы не повредить кабели, соединяющие нижнюю и верхнюю крышки.

Держась крепко, поднимайте плавно, пока нижняя крышка не отделится немного от верхней крышки.

При подъёме нижней крышки вы можете почувствовать сильное сопротивление. При необходимости проведите медиатором для вскрытия или другим антистатическим инструментом вдоль боковых кромок нижней крышки, чтобы освободить два скрытых фиксирующих зажима.

При сборке, чтобы зацепить зажимы обратно, сильно нажмите вблизи обеих боковых кромок нижней крышки (в местах, показанных на третьем изображении), пока не услышите щелчки зажимов.

Удерживая нижнюю крышку на месте, аккуратно переверните MacBook так, чтобы логотип Apple оказался сверху.

Поднимите верхнюю крышку и дисплей вместе от переднего края и зафиксируйте под углом примерно 45˚.

Для следующего шага может быть полезно зафиксировать MacBook в этом положении.

Используйте плоский конец лопатки, чтобы нажать и удерживать маленькую золотую кнопку «отключения аккумулятора».

Если индикатор питания светится, продолжайте удерживать кнопку, пока индикатор не погаснет, затем отпустите. Это может занять до 10 секунд.

Если индикатор не загорается, отпустите кнопку через 5–10 секунд. Нажмите и удерживайте снова 5–10 секунд, отпустите. Наконец, нажмите и удерживайте в третий раз 5–10 секунд и отпустите.

Этот шаг гарантирует полное отключение питания MacBook и безопасность при дальнейшей работе.

Закройте MacBook и аккуратно переверните его вверх дном.

Поднимайте от переднего края, откройте нижнюю крышку под углом примерно 45°.

Будьте осторожны, чтобы не повредить плоские шлейфы, которые всё ещё соединяют нижнюю крышку с MacBook.

С помощью пинцета отогните ленту, закрывающую ZIF‑разъём шлейфа трекпада.

Используйте лопатку, чтобы аккуратно поднять фиксирующий язычок ZIF‑разъёма шлейфа трекпада.

Отключите шлейф трекпада, осторожно вытянув его через его паз в раме.

Удалите один винт T5 Torx длиной 2,9 мм, закрепляющий разъём аккумулятора на логической плате.

В качестве дополнительной меры предосторожности вы можете физически отключить аккумулятор, вставив изолирующую лопатку между логической платой и разъёмом аккумулятора.

Снимите два винта, удерживающие крепление кабеля USB‑C:

Филлипс 1,1 мм #00

Некоторые варианты этой модели могут использовать винт Tri‑point Y00.

T5 Torx 3,5 мм

Используйте плоский конец лопатки, чтобы отсоединить крепление кабеля USB‑C, поддев его прямо вверх от логической платы.

Чтобы заново подключить этот кабель, сначала совместите металлическое крепление с отверстиями для винтов, затем нажмите в середине крепления. Убедитесь, что оно выровнено правильно, иначе вы можете повредить разъём.

Используйте лопатку, чтобы откинуть фиксирующую планку на ZIF‑разъёме кабеля платы аудиоразъёма.

Отключите ленточный кабель платы аудиоразъёма, аккуратно потянув его прямо назад из ZIF‑разъёма.

При сборке ориентируйте ленточный кабель так, чтобы белая полоса была обращена к Вам. Вставляйте кабель до тех пор, пока белая полоса не исчезнет под разъёмом.

На этом этапе можно открыть MacBook полностью и положить его на стол без риска повреждения гибких кабелей.

Используйте пинцет, чтобы отодрать ленту, закрывающую разъём кабеля дисплея.

Возможно, металлическая фиксирующая планка разъёма кабеля дисплея откинется и останется приклеенной к ленте.

Если это произошло, используйте плоский конец лопатки, чтобы прижать фиксирующую планку, пока вы удаляете ленту пинцетом.

Используйте плоский конец лопатки, чтобы откинуть фиксирующую планку разъёма кабеля дисплея.

Старайтесь не допускать её повторного прилипания к ленте, иначе это затруднит снятие кабеля.

Осторожно подденьте плоский конец лопатки под кабель дисплея, чтобы отделить клей, прикрепляющий его к нижнему корпусу.

Не повредите кабель. Если клей очень прочный, нагрейте корпус прямо под кабелем с помощью iOpener, чтобы размягчить клей, и затем попробуйте снова.

Удерживайте фиксирующую планку в открытом положении.

Отключите кабель дисплея, аккуратно потянув его прямо из разъёма.

Немедленно закройте фиксирующую планку. Держите её закрытой на протяжении всего ремонта.

При сборке держите планку закрытой, пока вставляете кабель дисплея. Ориентируйте кабель так, чтобы его золотые контакты были направлены вниз, не сгибайте и не зажимайте его — он защёлкнется при подключении.

Отделите сборку верхней части от сборки нижнего корпуса.

Используйте пинцет, чтобы отодрать ленту, закрывающую два ZIF‑разъёма — один для кабеля правого динамика и один для кабеля платы аудиоразъёма.

Используйте острый конец лопатки, чтобы откинуть обе фиксирующие планки ZIF‑разъёмов.

Осторожно потяните прямо назад две полоски ленты, которые вы только что отодрали, чтобы отсоединить два ленточных кабеля.

Используйте острый конец лопатки, чтобы отодрать поролоновую прокладку, закрывающую два антенных разъёма.

Вставьте одну лапку изогнутого пинцета под металлическую шейку первого антенного разъёма и подденьте вверх, чтобы отсоединить его.

Антенные разъёмы и гнёзда крайне хрупкие. Будьте очень осторожны — поднимайте только разъём, а не само гнездо. Не тяните под кабель и не создавайте на него лишнего напряжения.

Подденьте второй разъем антенны, чтобы отсоединить его.

Разъемы и гнезда антенн крайне хрупкие. Будьте очень осторожны и поднимайте только сам разъем, а не само гнездо. Не поднимайте кабель за нижнюю часть и не создавайте на него ненужного напряжения.

Используйте лопатку, чтобы отсоединить разъем кабеля левого динамика, поддев его и поднимая прямо вверх от платы логики.

Используйте лопатку, чтобы отогнуть фиксационную крышку ZIF-разъёма кабеля трекпада.

Отсоедините кабель трекпада от платы логики, осторожно потянув его прямо из разъёма.

При сборке проверьте, что фиксационные крышки ZIF-разъёмов подняты перед повторной установкой кабелей.

Удалите один винт T5 Torx длиной 3,5 мм, закрепляющий плату логики в нижнем корпусе.

Поднимите передний край платы логики.

Держите плату логики только за её кромки.

Оторвите ленту экранирования EMI, закрепляющую плату логики в нижнем корпусе.

Если лента плохо отделяется, нагрейте её феном или iOpener, чтобы размягчить клей.

При сборке приклейте ленту обратно плотно.

Снимите плату логики.

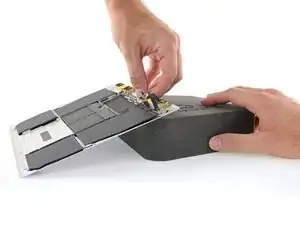

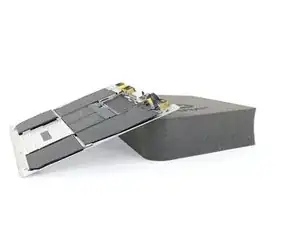

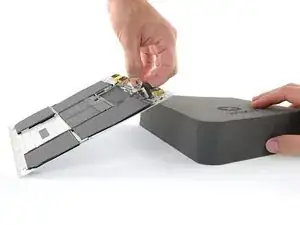

Поднимите задний край нижней части корпуса и подпереть её под углом с помощью книги или пенопластового блока.

В следующих шагах вы будете наносить средство для удаления клея вдоль краёв аккумуляторных ячеек. Поднятая часть MacBook поможет средству проникать под батарею.

Вы можете переориентировать MacBook по мере необходимости в процессе, но старайтесь не допустить попадания средства на компоненты, кроме батареи и металлического корпуса.

При необходимости положите слой алюминиевой фольги под MacBook, чтобы защитить рабочую поверхность от случайных капель средства для удаления клея.

Средство iFixit для удаления клея содержит ацетон, который слегка раздражает кожу и глаза.

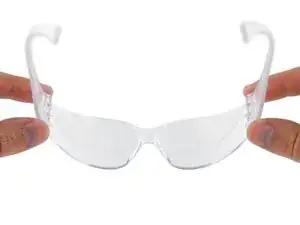

При обработке и нанесении средства надевайте защитные очки. (Защитные очки входят в комплект.)

Не носите контактные линзы без защитных очков.

В комплект также входят защитные перчатки. Если вас беспокоит раздражение кожи, наденьте перчатки сейчас.

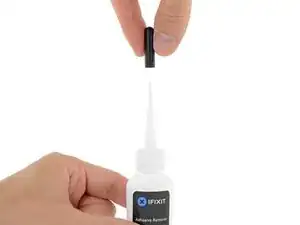

Снимите чёрную резиновую заглушку с бутылки со средством для удаления клея.

Перед тем как отрезать наконечник аппликатора, раскрутите крышку, чтобы ослабить или снять её.

Это разгерметизирует бутылку и выровняет давление перед резкой наконечника. Если пропустить этот шаг, средство может вылететь при разрезании наконечника.

Используйте ножницы, чтобы отрезать запечатанный наконечник аппликатора.

Обрезка как можно ближе к узкому кончику даст вам лучший контроль и позволит наносить средство мелкими порциями.

Перед продолжением плотно закрутите крышку бутылки.

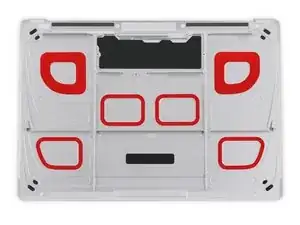

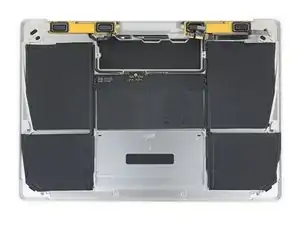

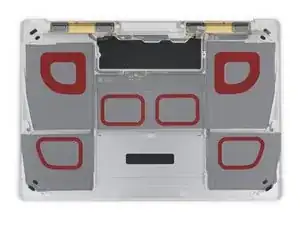

Клей, фиксирующий аккумуляторные ячейки в нижнем корпусе, расположен в областях, отмеченных красным.

Вы можете использовать этот шаг как ориентир при нанесении средства для удаления клея в следующих шагах.

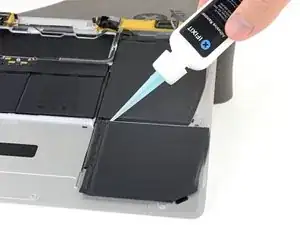

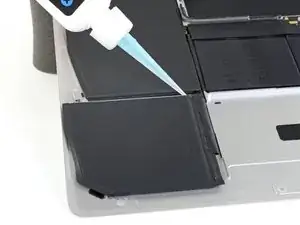

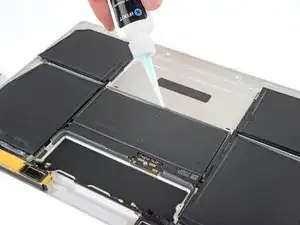

Нанесите несколько капель средства для удаления клея вдоль верхнего края передней правой аккумуляторной ячейки.

Не требуется много средства. Малой бутылки более чем достаточно для удаления клея со всех шести ячеек.

Подождите 2–3 минуты, чтобы средство проникло под аккумуляторную ячейку, прежде чем переходить к следующему шагу.

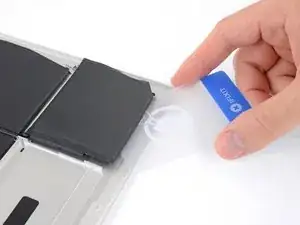

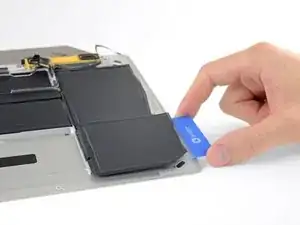

Через 2–3 минуты подденьте один угол пластиковой картой и просуньте её под аккумуляторную ячейку.

Это должно требовать минимального усилия. Если сложно, нанесите больше средства вдоль других краёв ячейки и подождите ещё 2–3 минуты для проникновения.

Старайтесь не деформировать аккумулятор. Повреждённый или проколотый аккумулятор может протечь опасными химикатами и/или загореться.

Небольшое аккуратное вращение карты может помочь создать зазор между ячейкой и корпусом MacBook.

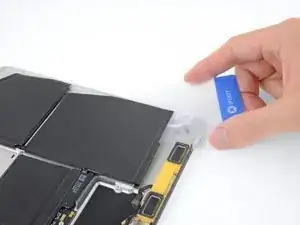

Просуньте карту глубже под аккумуляторную ячейку, чтобы отделить её от клея, фиксирующего её в корпусе.

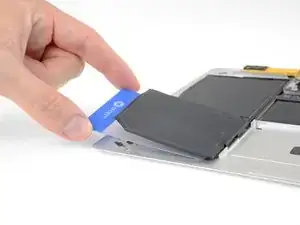

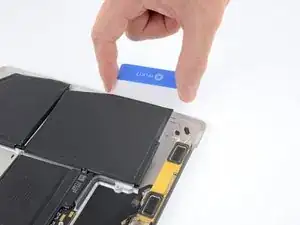

Поднимите аккумуляторную ячейку с правого края, чтобы полностью отделить её от клея, но не пытайтесь её снять.

Оставьте пластиковую карту под ячейкой, чтобы она не приклеилась снова, пока вы переходите к следующему шагу.

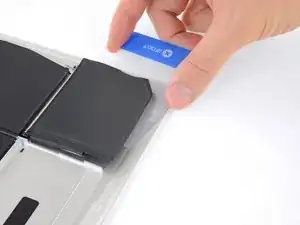

Повторите предыдущие три шага, чтобы отделить переднюю левую ячейку аккумулятора.

Оставьте пластиковую карточку под ячейкой аккумулятора, чтобы предотвратить её повторное приклеивание, пока вы переходите к следующему шагу.

Повторите предыдущие шаги, чтобы отделить большую ячейку аккумулятора с левой стороны MacBook.

Повторите предыдущие шаги, чтобы отделить большую ячейку аккумулятора с правой стороны MacBook.

Будьте осторожны, чтобы не повредить гибкий кабель гнезда для наушников, он находится рядом с задним краем ячейки аккумулятора.

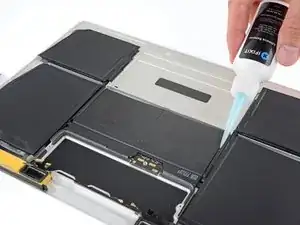

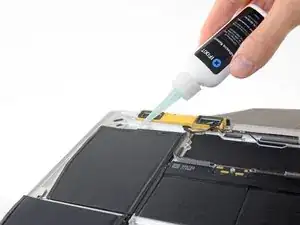

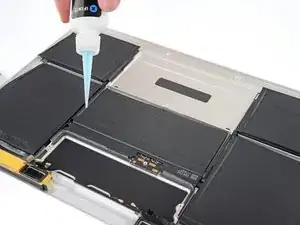

Положите сборку нижней крышки горизонтально и нанесите средство для удаления клея на две средние ячейки аккумулятора — по каждой стороне и вдоль переднего края (противоположного области платы логики).

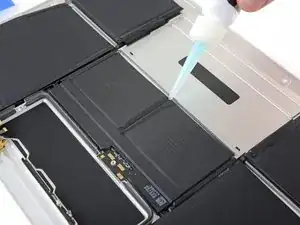

Нанесите немного дополнительного средства для удаления клея по центру между двумя ячейками аккумулятора.

Подождите 2–3 минуты, чтобы средство для удаления клея проникло, прежде чем продолжить.

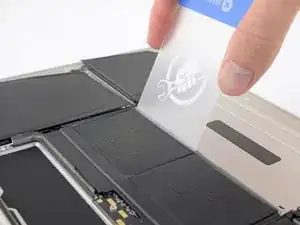

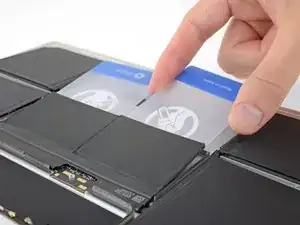

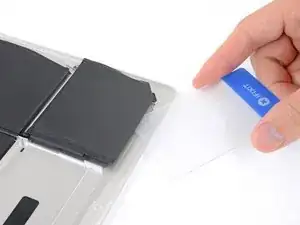

Вставьте пластиковую карточку под передний край одной из ячеек аккумулятора и аккуратно отделите её.

Старайтесь не деформировать аккумулятор. Повреждённый или проколотый аккумулятор может протечь опасными веществами и/или загореться.

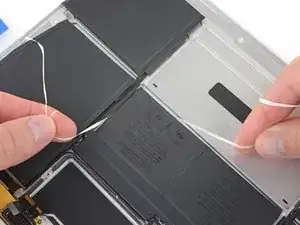

Если вам трудно поддеть карточку под ячейку аккумулятора, попробуйте провести под ячейкой кусочком зубной нити или проволоки и потянуть её в стороны в пилящем движении, чтобы разъединить клей.

Повторите предыдущий шаг, чтобы отделить последнюю ячейку аккумулятора.

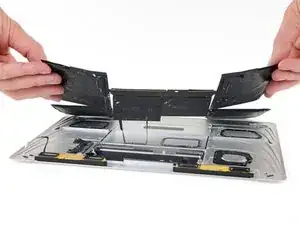

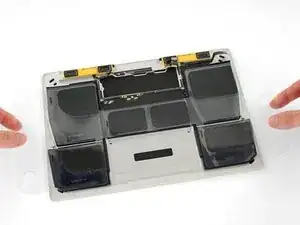

Снимите аккумулятор, поднимая его в сторону от области динамика и платы логики.

Следите, чтобы не тянуть аккумулятор по сборке нижней крышки, иначе вы можете повредить динамики или гибкие кабели.

Перед установкой нового аккумулятора удалите весь оставшийся клей с корпуса MacBook.

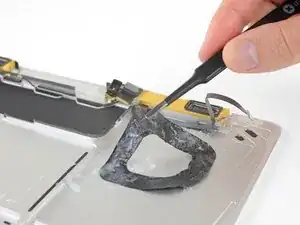

Снимите крупные куски клея с помощью пинцета или в перчатках пальцами.

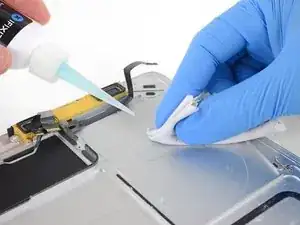

Соскребите остатки клея пластиковым инструментом и очистите подлежащие поверхности средством для удаления клея или изопропиловым спиртом. Протирайте в одном направлении, не взад-вперёд, пока все остатки клея не исчезнут.

Это может потребовать значительных усилий, поэтому проявите терпение.

Осторожно проверьте посадку и выравнивание нового аккумулятора перед его установкой.

В отличие от большинства аккумуляторов ноутбуков, аккумулятор MacBook точно контурирован под «террасную» форму нижней крышки. Каждая ячейка должна быть правильно расположена, иначе MacBook может не закрываться корректно и произойдёт повреждение.

Ваш заменённый аккумулятор может быть прикреплён к толстой пластиковой верхней прокладке, чтобы удерживать отдельные ячейки на месте при установке. Не снимайте эту прокладку до установки аккумулятора.

Если аккумулятор поставляется с заранее наклеенным клеем на нижней стороне, снимите нижние пластиковые защитные слои, чтобы открыть клей. Если клей не установлен, нанесите тонкую двухстороннюю клеящую ленту, например Tesa 61395, на нижнюю крышку в отмеченные красным области.

Аккуратно расположите аккумулятор и установите его на место. Надавите и удерживайте каждую ячейку 5–10 секунд, чтобы закрепить её на нижней крышке. Затем снимите верхнюю пластиковую прокладку вместе с любой пеной.
