Отключение USB-C и разъёма для наушников в Retina MacBook 2016

Перед началом отключите питание и полностью выключите MacBook. Закройте дисплей и положите устройство на мягкую поверхность лицевой стороной вниз.

Снимите следующие восемь винтов, фиксирующих нижнюю крышку:

Два винта P5 Pentalobe 1,8 мм

Четыре винта P5 Pentalobe 2,9 мм

Два винта P5 Pentalobe 6,1 мм

Обратите внимание на ориентацию винтов при их извлечении — при повторной установке они должны входить под небольшим углом.

В ходе ремонта отслеживайте каждый винт и убедитесь, что он возвращается на своё место, чтобы избежать повреждения устройства.

Просуньте пальцы между верхней и нижней крышками, начиная с задней части MacBook между петлями.

Поднимайте нижнюю крышку только немного, чтобы не повредить кабели, соединяющие нижнюю и верхнюю крышки.

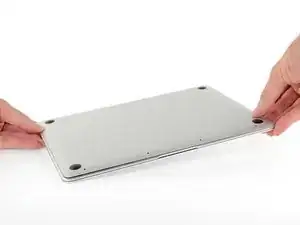

Удерживая крепко, поднимайте ровно, пока нижняя крышка не начнёт слегка отделяться от верхней.

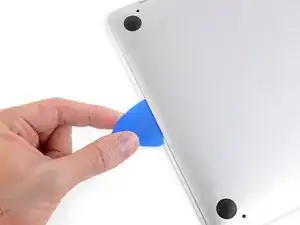

При подъёме может возникнуть сильное сопротивление. При необходимости вставьте плоскую пластину для открытия или другой антистатический монтажный инструмент вдоль боковых краёв нижней крышки, чтобы освободить два скрытых фиксирующих защёлки.

При сборке, чтобы защёлки снова встали на место, плотно надавите возле обоих боковых краёв нижней крышки (вблизи места, где вводится пластина на третьем изображении), пока не услышите щелчок защёлок.

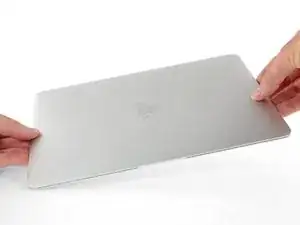

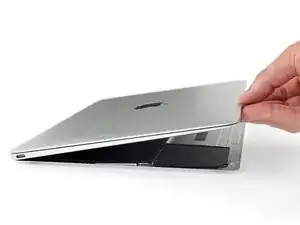

Удерживая нижнюю крышку на месте, аккуратно переверните MacBook так, чтобы логотип Apple оказался сверху.

Поднимите верхнюю крышку вместе с дисплеем от переднего края и зафиксируйте их под углом примерно 45˚.

Для следующего шага может быть полезно подпереть MacBook в этом положении.

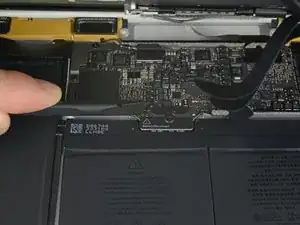

Используйте плоский конец лопатки, чтобы нажать и удерживать маленькую золотую кнопку «отключение батареи».

Если индикатор питания светится, продолжайте удерживать кнопку, пока индикатор не погаснет, затем отпустите. Это может занять до 10 секунд.

Если индикатор не загорается, отпустите кнопку через 5–10 секунд. Нажмите и удерживайте снова в течение 5–10 секунд, затем отпустите. Наконец, нажмите и удерживайте в третий раз на 5–10 секунд и отпустите.

Этот шаг обеспечивает полное отключение питания MacBook и безопасность при работе.

Закройте MacBook и аккуратно переверните его вверх тормашками.

Поднимите нижнюю крышку от переднего края и откройте её примерно под углом 45°.

Будьте осторожны, чтобы не повредить шлейфы, которые всё ещё соединяют нижнюю крышку с MacBook.

Используйте пинцет, чтобы отогнуть ленту, закрывающую ZIF-разъём кабеля трекпада.

Используйте лопатку, чтобы осторожно откинуть фиксирующую планку ZIF-разъёма кабеля трекпада.

Отключите шлейф трекпада, аккуратно вытянув его через прорезь в рамке.

Осторожно закройте MacBook и снова переверните его так, чтобы логотип Apple был сверху.

Поднимите узел верхней крышки/дисплея от переднего края до примерно 90° и подпереть его о что‑то надёжное, чтобы не держать его вручную.

Прикрепите кусочек ленты рядом с трекпадом, чтобы зафиксировать верхнюю крышку и предотвратить случайное движение.

Можно открыть MacBook полностью и положить обе части на плоскость, но это может повредить гибкие кабели и не рекомендуется.

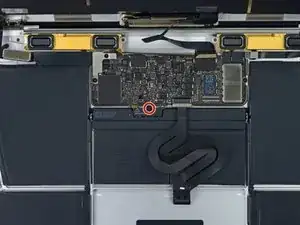

Снимите единственный винт T5 Torx 2,9 мм, фиксирующий разъём питания батареи на плате логики.

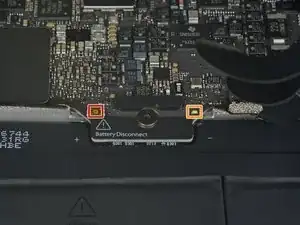

В качестве дополнительной меры предосторожности можно физически отключить батарею, вставив изолирующую пластину между платой логики и разъёмом батареи.

Снимите два винта, фиксирующие кронштейн кабеля порта USB-C:

Винт Phillips #00 1,1 мм

В некоторых вариантах этой модели может использоваться винт Tri-point Y00.

Винт T5 Torx 3,5 мм

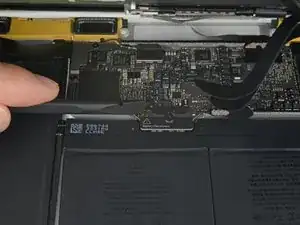

Используйте плоский конец лопатки, чтобы отсоединить кронштейн кабеля порта USB-C, поддев его вертикально вверх от платы логики.

При повторном подключении сначала совместите металлический кронштейн с отверстиями для винтов, затем нажмите по центру кронштейна. Убедитесь в правильном выравнивании, иначе можно повредить разъём.

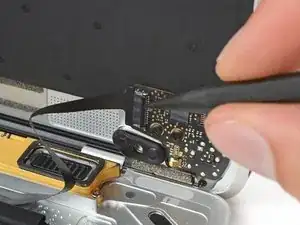

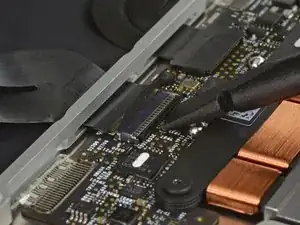

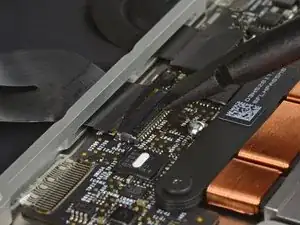

Используйте лопатку, чтобы откинуть фиксирующую планку ZIF-разъёма кабеля платы разъёма для наушников.

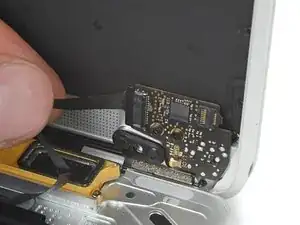

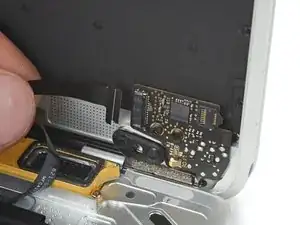

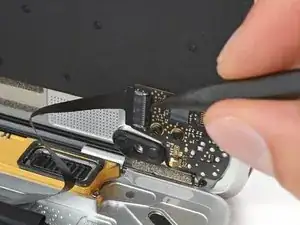

Отключите ленточный кабель платы аудиоразъёма, вытянув его прямо назад из ZIF‑коннектора.

При сборке ориентируйте ленточный кабель так, чтобы белая полоса была обращена к вам. Вставьте кабель до тех пор, пока белая линия не исчезнет под гнездом.

На данном этапе можно полностью открыть MacBook и положить его на стол без риска повредить гибкие кабели.
