Замена верхней части корпуса (Upper Case) Retina MacBook 2016

Перед началом отключите MacBook от питания и выключите его. Закройте дисплей и положите ноутбук на мягкую поверхность верхней стороной вниз.

Снимите следующие восемь винтов, закрепляющих нижнюю крышку:

Два винта P5 Pentalobe 1.8 мм

Четыре винта P5 Pentalobe 2.9 мм

Два винта P5 Pentalobe 6.1 мм

Обратите внимание на ориентацию винтов при их извлечении — при повторной установке они должны входить под небольшим углом.

В ходе ремонта отслеживайте каждый винт и возвращайте его на место, откуда он был вынут, чтобы избежать повреждения устройства.

Просуньте пальцы между верхней и нижней частями корпуса, начиная с задней стороны MacBook между петлями.

Поднимайте нижнюю крышку лишь слегка, чтобы не повредить кабели, соединяющие нижнюю крышку с верхней.

Удерживая плотный захват, поднимайте ровно до тех пор, пока нижняя крышка не отделится немного от верхней.

При подъеме вы можете почувствовать сильное сопротивление. При необходимости вставьте монтажную пластину или другой антистатический инструмент для поддевания вдоль боковых ребер нижней крышки, чтобы освободить два скрытых фиксирующих защелки.

При сборке, чтобы защелки снова сели на место, плотно нажмите по обеим боковым кромкам нижней крышки (вблизи места, где вставлялась пластина на третьем изображении), пока не услышите щелчок защелок.

Удерживая нижнюю крышку на месте, аккуратно переверните MacBook так, чтобы на логотип Apple был направлен вверх.

Поднимите верхнюю часть корпуса вместе с дисплеем от передней кромки и зафиксируйте под углом примерно 45˚.

Для следующего шага полезно зафиксировать MacBook в этом положении.

Используйте плоский конец лопатки, чтобы нажать и удерживать маленькую золотую кнопку «отключения батареи».

Если индикатор питания светится, продолжайте удерживать кнопку, пока индикатор не погаснет, затем отпустите. Это может занять до 10 секунд.

Если индикатор не загорается, отпустите кнопку через 5–10 секунд. Затем снова нажмите и удерживайте её 5–10 секунд, отпустите. Наконец, нажмите и удерживайте в третий раз 5–10 секунд и отпустите.

Этот шаг гарантирует, что MacBook полностью обесточен и безопасен для работы.

Закройте MacBook и аккуратно переверните его вверх ногами.

Поднимая за переднюю кромку, откройте нижнюю крышку под углом примерно 45°.

Берегите ленточные кабели, которые все ещё соединяют нижнюю крышку с MacBook.

Используйте пинцет, чтобы отогнуть ленту, закрывающую ZIF-коннектор кабеля трекпада.

Используйте лопатку, чтобы аккуратно поджать и перевернуть фиксирующий язычок ZIF-коннектора кабеля трекпада ZIF connector.

Отключите ленточный кабель трекпада от трекпада, аккуратно потянув его через вырез в рамке.

Аккуратно закройте MacBook и снова переверните его так, чтобы логотип Apple был направлен вверх.

Поднимите узел верхней части корпуса/дисплея от передней кромки примерно под углом 90° и подперев его о что-то прочное, чтобы не держать его вручную.

Приклейте кусочек ленты рядом с трекпадом, чтобы зафиксировать верхнюю часть корпуса и предотвратить случайное смещение.

Можно открыть MacBook полностью и уложить обе стороны вровень, но это может повредить гибкие кабели и не рекомендуется.

Снимите один винт T5 Torx 2.9 мм, фиксирующий разъём батареи на плате логики.

В качестве дополнительной меры предосторожности можно физически отключить батарею, вставив изолятор батареи между платой логики и разъёмом батареи.

Снимите два винта, фиксирующие кронштейн кабеля порта USB-C:

Винт Phillips #00 1.1 мм

Некоторые варианты этой модели могут использовать винт Tri-point Y00.

Винт T5 Torx 3.5 мм

Используйте плоский конец лопатки, чтобы отсоединить кронштейн кабеля порта USB-C, поддев его прямо вверх от платы логики.

Чтобы снова подключить этот кабель, сначала совместите металлический кронштейн с отверстиями для винтов, затем нажмите на середину кронштейна. Убедитесь в правильном выравнивании, иначе можно повредить разъём.

Используйте лопатку, чтобы перевернуть фиксирующий язычок ZIF-коннектора кабеля платы аудиоразъёма.

Отключите ленточный кабель платы аудиоразъёма, потянув его прямо назад из ZIF-разъёма.

При сборке ориентируйте ленточный кабель так, чтобы белая полоса была обращена к Вам. Вставьте кабель до тех пор, пока белая линия не исчезнет под гнездом.

В этот момент можно полностью открыть MacBook и положить его на стол ровно, не подвергая гибкие кабели повреждению.

С помощью пинцета отогните ленту, закрывающую разъём кабеля дисплея.

Возможно, металлическая защёлка разъёма кабеля дисплея перевернётся и останется приклеенной к ленте.

Если это произошло, используйте плоский конец лопатки, чтобы прижать защёлку, пока вы отрываете ленту пинцетом.

Используйте плоский конец лопатки, чтобы откинуть защёлку разъёма кабеля дисплея.

Старайтесь держать её вдали от ленты, иначе она может снова приклеиться и затруднить снятие кабеля.

Осторожно подведите плоский конец лопатки под кабель дисплея, чтобы отделить клей, фиксирующий его к нижней крышке.

Будьте осторожны, чтобы не повредить кабель. Если клей очень сильный, нагрейте корпус прямо под кабелем iOpener'ом, чтобы смягчить клей, и затем попробуйте снова.

Удерживайте защёлку открытой.

Отключите кабель дисплея, аккуратно потянув его прямо из разъёма.

Немедленно закройте защёлку. Держите её закрытой на протяжении всего ремонта.

При сборке держите защёлку закрытой при вставке кабеля дисплея. Не забудьте ориентировать кабель так, чтобы его золотые контакты были направлены вниз, не мнуть и не складывать его — он защёлкнется на месте при подключении.

Отделите сборку верхней крышки от сборки нижней крышки.

Используйте лопатку, чтобы откинуть защёлку ZIF-разъёма для ленточного кабеля сборки двойного микрофона.

Отключите ленточный кабель сборки микрофона, потянув его прямо из разъёма.

Снимите два винта T5 Torx длиной 3,2 мм, крепящие плату аудиоразъёма к корпусу.

Снимите плату аудиоразъёма.

Подготовьте iOpener и нанесите тепло на верхнюю крышку прямо за сборкой микрофона.

Используйте тонкий зонд или захват, чтобы аккуратно отслоить сборку двойного микрофона от корпуса.

Снимите сборку двойного микрофона.

Снимите два винта Phillips #00 длиной 2,5 мм, крепящие порт USB-C.

С помощью пинцета поднимите порт USB-C так, чтобы он немного прошёл над винтами петли.

Сдвиньте порт наружу и вверх поверх петли дисплея, чтобы снять его.

При снятии и установке порта USB-C крайне мало зазора. Если места недостаточно, не применяйте силу. Попробуйте отвернуть винты петли дисплея и сдвинуть петли для дополнительного пространства, если необходимо.

Снимите два винта T5 Torx длиной 3,3 мм, крепящие сборку кабеля дисплея.

Будьте внимательны, чтобы не потерять маленькую прижимную скобу, расположенную под правым винтом. Если она ослабнет, обратите внимание на ориентацию, показанную здесь, при сборке. Маленькая защёлка на внешнем левом крае должна зацепляться под перфорированный металлический щит.

Полностью распахните дисплей.

Поставьте MacBook на правый край экраном от себя, как показано.

Снимите четыре винта T8 Torx длиной 4,8 мм, крепящие петли дисплея.

На винтах петель может быть резиновая заглушка. Снимите её перед отворачиванием винтов и установите обратно при сборке.

Держа сборку дисплея одной рукой и верхнюю крышку другой, слегка сожмите их вместе, чтобы вывести петли из пазов в верхней крышке.

Между петлями и корпусом имеется всего несколько миллиметров люфта, поэтому сильно давить не потребуется.

Сдвиньте верхнюю крышку вперед, одновременно слегка оттягивая дисплей назад.

Когда обе петли дисплея выйдут из верхней крышки, снимите дисплей и отложите его в сторону.

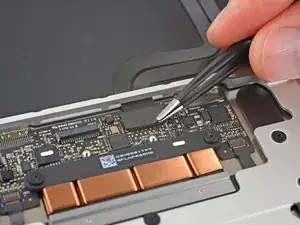

Используйте пинцет, чтобы снять ленту, закрывающую разъём шлейфа клавиатуры на трекпаде.

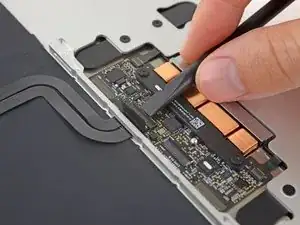

С помощью лопатки отогните фиксирующий язычок ZIF-разъёма шлейфа клавиатуры.

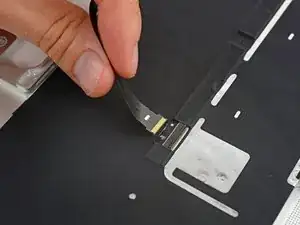

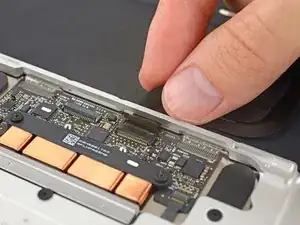

Осторожно вытяните шлейф клавиатуры из его слота в рамке.

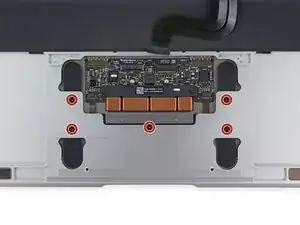

Удалите пять винтов T3 Torx длиной 2,5 мм, которыми трекпад закреплён в корпусе.

В некоторых наборах отвёрток лучше подойдёт насадка T4.

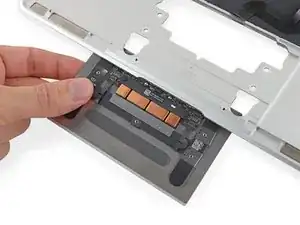

Снимите узел трекпада.

При снятии металлические скобы по обеим сторонам трекпада могут отвалиться. При сборке установите их так, как показано на фото.

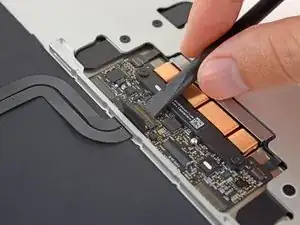

Используйте лопатку, чтобы поднять фиксирующий язычок ZIF-разъёма шлейфа клавиатуры.

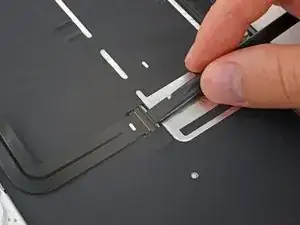

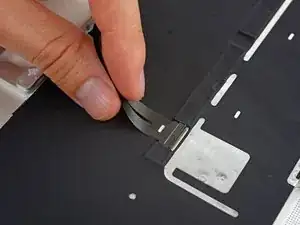

Осторожно отлейте шлейф клавиатуры от корпуса и извлеките кабель.

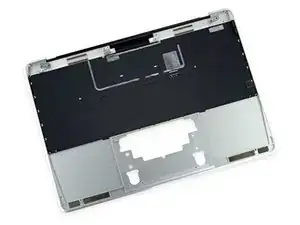

Остаётся верхняя крышка.
