Ремонт джойстика Atari 5200
Джойстик контроллера соединён с датчиком через скользящие пластины, которые перемещают два рукоятки (по одной на ось), размещённые внутри двух потенциометров, движение которых фиксируют датчики. Рукава могут иногда выходить из положения внутри потенциометров, что вызывает "залипание" и недоступность джойстика.
Шаг 1

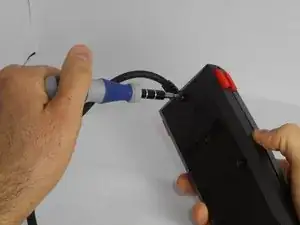

Переверните контроллер, обнажив три винта на задней стороне. Используйте отвертку на 6 мм для удаления этих винтов.

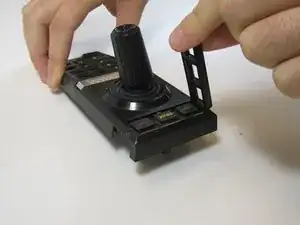

Осторожно раздвиньте и потяните две части корпуса контроллера, обнажая внутренности.
Шаг 2

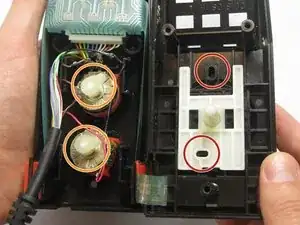

Найдите рукоятки (ближе всего к джойстику и окружённые красным).
Обнаружьте потенциометры (ближе всего к схемотехнике и окружённые оранжевым). Отслеживайте их.
Выравните металлический стержень джойстика в его чашке.
Не перемещайте элементы схемы кнопок, особенно кнопки START/PAUSE/RESET.
Шаг 3

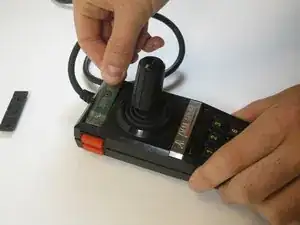

Используйте лопатку для снятия верхней рамы.

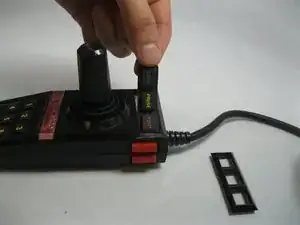

Снимите пластину.

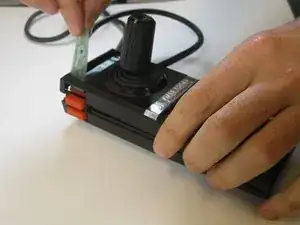

Удалите резиночки кнопок.
Шаг 4

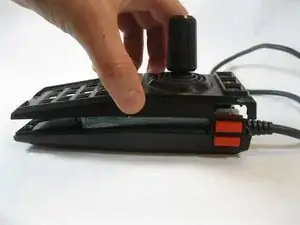

Выравните верхнюю и нижнюю части контроллера.
Протяните кабель через новое пространство.
Шаг 5
Верните кнопки старта на верхнюю часть контроллера.
Защёлкните раму на место.

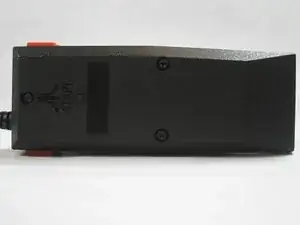

Завинтите три винта на задней стороне.
Перевод руководства с ifixit.com
