Замена левого стика (Thumbstick) в Steam Deck OLED

Включите Steam Deck и дождитесь разряда батареи ниже 25% перед началом ремонта, так как заряженный литий‑ионный полимерный аккумулятор может быть опасен при случайном повреждении.

В качестве дополнительной меры предосторожности Valve рекомендует перевести Steam Deck в режим хранения батареи в BIOS перед началом внутренних работ. Инструкция здесь.

Выключите Steam Deck и отключите все кабели.

Если установлена карта microSD, обязательно извлеките её перед открытием корпуса. Попытка снять заднюю крышку с установленной картой может привести к её перелому.

Во время ремонта иногда удобно класть Steam Deck лицевой стороной вниз в его чехле, чтобы защитить стики и исключить шатание.

Используйте отвертку Torx T6, чтобы отвинтить восемь винтов длиной 5.8 мм, крепящих заднюю крышку.

В ходе ремонта отслеживайте каждый винт и убедитесь, что он возвращается на своё исходное место.

Вставьте пластиковую лопатку под углом вверх между задней крышкой и передней панелью рядом с одним из триггеров.

Если не удаётся вставить лопатку здесь, попробуйте вдоль верхнего или нижнего края Steam Deck OLED, прежде чем сдвигать её к рукояти.

Проведите лопатку вдоль кромки рукояти, чтобы отщелкнуть фиксаторы, крепящие её к передней панели.

Повторно вставьте лопатку и проведите ею вдоль верхних и нижних кромок, пока задняя крышка не начнёт свободно отходить.

Схватите отщёлкнутую рукоять и потяните её от передней панели, чтобы освободить оставшиеся фиксаторы.

Снимите заднюю крышку.

Схватите за язычок кабеля батареи, расположенный слева от батареи.

Резко потяните кабель батареи прямо от экрана защиты материнской платы (в направлении батареи), чтобы отключить его.

Этот собранный кабель достаточно жёсткий. Если возникают сложности, захватите язычок ближе к корпусу разъёма и аккуратно совершайте поперечные движения при вытягивании.

Если язычок кабеля кажется хрупким или разрывается в процессе, снимите экран защиты материнской платы и отключите кабель при помощи пластикового лопатки.

Когда кабель батареи освободится, он может приподнять экран защиты материнской платы. Не беспокойтесь — это не повредит устройство.

Во время разборки пропустите следующие четыре шага.

Во время сборки:

Установите два винта длиной 3.8 мм для закрепления экрана защиты материнской платы.

Подключите обратно ZIF‑разъём межсоединительного кабеля.

Во время сборки:

Используйте плоский конец лопатки, чтобы вставить разъём батареи в его гнездо на материнской плате.

Во время сборки:

Используйте отвертку Torx T6, чтобы отвинтить два винта длиной 3.8 мм, крепящие экран защиты материнской платы.

Поднимите верхний край экрана защиты и переверните его через нижний край рамки, отводя в сторону от материнской платы.

Осторожно, чтобы не переразогнуть и не повредить кабель.

Во время сборки выполните этот шаг и четыре предыдущих шага для повторного подключения батареи.

В этом шаге сборки вы отключите межсоединительный кабель, чтобы освободить экран защиты материнской платы.

Используйте лопатку, чтобы перевернуть вверх маленький белый зажим ZIF‑разъёма межсоединительного кабеля правой платы кнопок.

С помощью пинцета или пальцев схватите язычок кабеля и вытяните его прямо из гнезда для отключения.

Язычок может быть маркирован как C‑R.

Используйте острие лопатки, чтобы перевернуть вверх маленький зажим левого стика в ZIF‑разъёме.

Язычок на этом разъёме может быть маркирован как TS.

С помощью пинцета или пальцев схватите язычок кабеля и вытяните разъём прямо из гнезда для отключения.

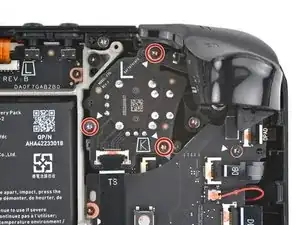

Используйте отвертку Torx T6, чтобы выкрутить три винта длиной 5,9 мм, фиксирующие левый джойстик.

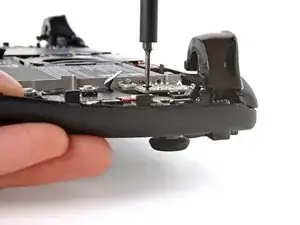

При сборке держите Steam Deck OLED над рабочей поверхностью, чтобы он не опирался на джойстик при затягивании винтов.

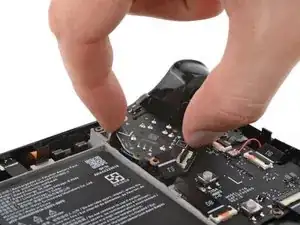

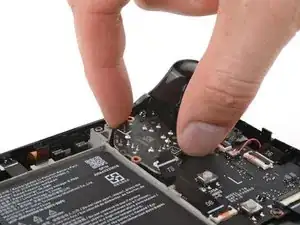

Возьмитесь за кромки платы джойстика и поверните её против часовой стрелки, чтобы освободить курок.

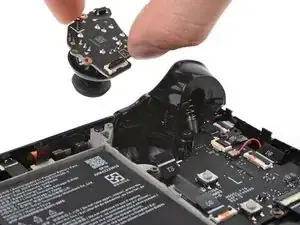

Снимите джойстик.
