Замена правого аналогового стика Steam Deck

Включите Steam Deck и дождитесь разряда батареи ниже 25% перед началом ремонта, так как заряженный литий-полимерный аккумулятор может быть опасен при случайном проколе.

В качестве дополнительной меры предосторожности Valve рекомендует перевести Steam Deck в режим хранения батареи в BIOS перед началом внутренних работ. Инструкция доступна здесь.

Выключите Steam Deck и отключите все кабели.

Если в устройстве установлена карта microSD, обязательно извлеките её перед открытием корпуса. Попытка снять заднюю крышку при установленной карте может привести к её перелому пополам.

Во время ремонта иногда полезно положить Steam Deck лицевой стороной вниз в чехол, чтобы защитить стики и предотвратить их шаткость.

Используйте крестовую отвёртку, чтобы выкрутить восемь винтов, крепящих заднюю крышку:

Четыре винта с крупной резьбой длиной 9,5 мм

Четыре винта с мелкой резьбой длиной 5,8 мм

Несмотря на стандарты, крестовые отвёртки могут различаться по размеру и форме — две отвёртки с одинаковой маркировкой могут по-разному подходить к одному и тому же винту. Используйте ту, которая плотнее всего входит в головку винта.

В ходе ремонта отслеживайте каждый винт и возвращайте его на то же место, чтобы избежать повреждения Steam Deck.

Вставьте медиатор для открытия в тонкую щель между задней крышкой и передней панелью вдоль кромки правого хвата.

Если вам трудно вставить медиатор в шов хвата, попробуйте начать с верхней или нижней длинной кромки, затем сдвиньте медиатор к захвату.

Подденьте заднюю крышку, чтобы освободить её от защёлок.

Как только защёлки отсоединятся с одного края, остальные отсоединяются легко.

Схватите заднюю крышку в месте созданного вами зазора и потяните её вверх и от устройства, чтобы отщёлкнуть длинные кромки.

Снимите заднюю крышку.

Если у вас обновлённая версия Steam Deck с чёрной крышкой платы, пропустите этот шаг.

Используйте пинцет, чтобы снять кусочек фольгированной ленты, закрывающий скрытый винт на щите платы.

По возможности постарайтесь не рвать эту ленту, чтобы её можно было использовать повторно. При необходимости вы можете изготовить замену, отрезав кусок алюминиевой фольгированной ленты нужного размера.

Используйте крестовую отвёртку, чтобы выкрутить три винта, крепящие щит платы:

Один винт 3,4 мм

Два винта 3,7 мм

В обновлённых Steam Deck присутствуют только два винта 3,7 мм вдоль левой кромки.

Снимите щит платы.

В зависимости от возраста вашего Steam Deck этот щит может прилипать к расположенным под ним термопрокладкам.

При сборке убедитесь, что кабель вентилятора лежит на стороне щита платы и не зажат под ним.

Возьмитесь за кабель батареи за его язычок и потяните непосредственно от материнской платы, чтобы отсоединить его.

В качестве альтернативы используйте плоский конец лопатки или чистый ноготь, чтобы аккуратно вытолкнуть разъём из посадочного места, затем полностью отсоедините его вручную.

Правый аналоговый стик будет находиться с вашей левой стороны при работе со Steam Deck, поскольку устройство лежит вверх ногами.

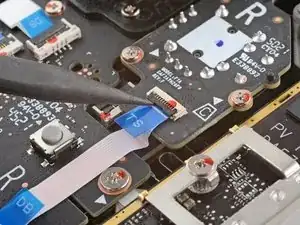

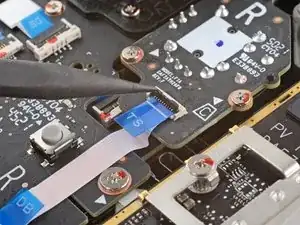

Используйте заострённый конец лопатки, чтобы поднять маленькую запирающую планку на ZIF-разъёме шлейфа стика.

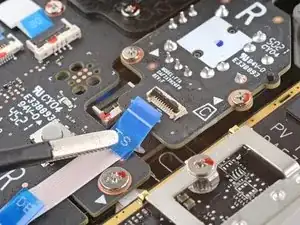

Используйте пинцет, чтобы вытащить шлейф из разъёма.

Держите шлейф за синий язычок, а не за сам шлейф.

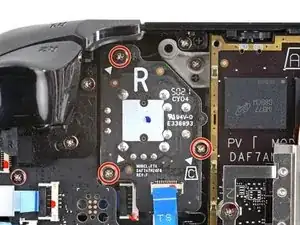

Используйте крестовую отвёртку, чтобы выкрутить три винта 5,2 мм, крепящие аналоговый стик.

При сборке возможно потребуется приподнять Steam Deck над рабочей поверхностью, чтобы он не опирался на новый стик, пока вы затягиваете винты.

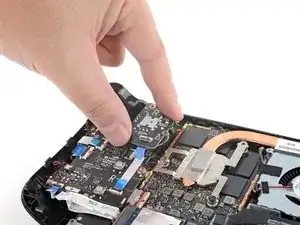

Снимите правый джойстик.

Новые джойстики требуют калибровки для корректной работы. Чтобы откалибровать новые джойстики, следуйте этому руководству по калибровке.

Каждый Steam Deck поставляется с одним из двух различных моделей джойстиков — тип A или тип B. Хотя они почти идентичны, функция емкостного сенсора зависит от установки правильного типа.

Чтобы определить, какие запасные джойстики вам нужны, перейдите в Настройки → Система и проверьте Идентификатор контроллера Steam Deck.

Если идентификатор контроллера начинается с «MEDA», устройству нужны джойстики типа A.

Если идентификатор контроллера начинается с «MHDA», устройству нужны джойстики типа B.
