Замена SSD в Steam Deck

Включите Steam Deck и дайте батарее разрядиться ниже 25% перед началом ремонта, так как заряженная литий‑полимерная батарея может быть опасна при случайном проколе.

В качестве дополнительной меры предосторожности Valve рекомендует перевести Steam Deck в режим хранения батареи в BIOS перед началом любых внутренних работ. Инструкция по этому действию здесь.

Используйте крестовую отвертку, чтобы удалить восемь винтов, крепящих заднюю крышку:

Четыре винта крупной резьбы длиной 9.5 мм

Четыре винта мелкой резьбы длиной 5.8 мм

Несмотря на стандарты, крестовые отвертки могут различаться по размеру и форме — две отвертки с одинаковой маркировкой могут по‑разному входить в один и тот же винт. Используйте ту, которая плотнее всего входит в головку винта.

В ходе ремонта отслеживайте каждый винт и убедитесь, что он возвращается точно на своё место, чтобы не повредить Steam Deck.

Вставьте пластиковую лопатку в тонкую щель между задней крышкой и передней оболочкой вдоль кромки правой ручки.

Если лопатку трудно вставить в шов ручки, попробуйте начать с верхнего или нижнего длинного края, затем сдвиньте лопатку в сторону ручки.

Подденьте заднюю крышку, чтобы освободить защёлки.

После отсоединения защёлок с одного края остальные отсоединяются легко.

Возьмитесь за заднюю крышку в созданном отверстии и потяните её вверх и от устройства, чтобы отщёлкнуть длинные кромки.

Снимите заднюю крышку.

Если у вас обновлённая версия Steam Deck с чёрной защитной пластиной, пропустите этот шаг.

Используйте пинцет, чтобы снять кусочек фольгированной ленты, закрывающей скрытый винт на экране платы.

По возможности старайтесь не рвать ленту, чтобы её можно было использовать повторно. При необходимости вы можете изготовить замену, отрезав кусок алюминиевой фольгированной ленты по размеру.

Используйте крестовую отвертку, чтобы удалить три винта, крепящих экран платы:

Один винт 3.4 мм

Два винта 3.7 мм

Только два винта 3.7 мм вдоль левой кромки присутствуют в обновлённых Steam Deck.

Снимите экран платы.

В зависимости от возраста вашего Steam Deck эта пластина может приклеиваться к термопрокладкам под ней.

При сборке убедитесь, что кабель вентилятора лежит на стороне экранной пластины и не защемлён под ней.

Возьмитесь за кабель батареи за язычок и потяните его прямо от материнской платы, чтобы отсоединить.

Или используйте плоский конец лопатки или чистый ноготь, чтобы аккуратно вытолкнуть разъём из гнезда, затем полностью отсоедините его вручную.

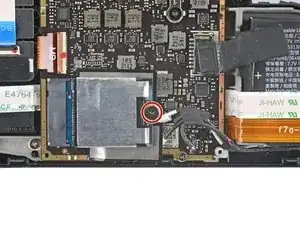

Используйте крестовую отвертку, чтобы удалить винт 3.4 мм, фиксирующий SSD.

После удаления винта SSD поднимется под небольшим углом.

Возьмитесь за конец SSD и потяните его от разъёма платы M.2, чтобы извлечь.

При сборке вставляйте SSD под небольшим углом в разъём платы и закрепляйте, опуская его в горизонтальное положение и фиксируя винтом.

SSD завернут в экранирующий материал для защиты от электростатического разряда, который потребуется перенести на заменяемый SSD. В качестве альтернативы, можно приобрести заменяющее экранирование здесь.

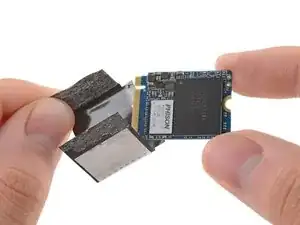

Сдвиньте экранирующий материал с SSD.

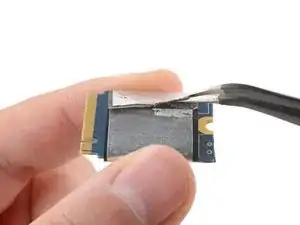

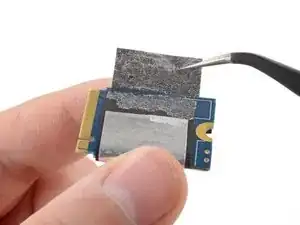

Если экранирование кажется застрявшим, используйте пинцет, чтобы поддеть и аккуратно снять его. Старайтесь сохранить его в наилучшем состоянии, если планируете повторно использовать.

Остаётся только SSD.

Steam Deck использует односторонний M.2 2230.

Чтобы восстановить, отремонтировать или переписать образ на SSD, следуйте инструкциям по восстановлению Steam Deck от Valve.

Примечание: Кнопки, джойстики и тачпады Steam Deck могут изначально не реагировать после переписи образа SSD. Используйте сенсорный экран для первоначальной настройки SteamOS, позволяя устройству загрузить обновления. Функциональность должна восстановиться после перезагрузки Steam Deck.
