Идентификация чипов Steam Deck
Этот гид содержит выбор фотографий и краткое описание идентификации чипов для основной платы Steam Deck от Valve.
Посмотрите наш разбор Steam Deck для получения более подробной информации.
Особая благодарность участнику сообщества CChin за его вклад!

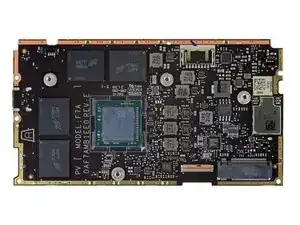

Шаг 1

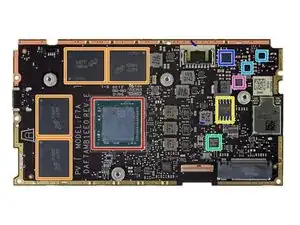

Идентификация ИС, ч. 1:
AMD/Valve 100-000000405 Четырехядерный процессор с GPU
Micron MT62F1G32D4DR-031 WT:B 4 ГБ LPDDR5 SDRAM память
Winbond W25Q128JW 16 МБ последовательная память NOR FLASH
Analogix ANX7580 Приемник DisplayPort на единичный MIPI
Cirrus Logic CS35L41B Усилитель аудиосигнала
Maxim Integrated MAX77961 Зарядное устройство для литий-ионных аккумуляторов USB Type-C
O2Micro OZ536 Драйвер LED подсветки
Шаг 2

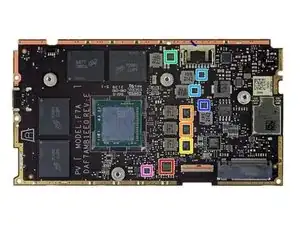

Идентификация ИС, ч. 2:
Monolithic Power Systems MP2845 Цифровой 6-фазный контроллер
Monolithic Power Systems MP86902B 35 А силовой блок
Monolithic Power Systems MP86903C Силовой блок
Вероятно, Monolithic Power Systems NB688C Синхронный понижающий преобразователь
Monolithic Power Systems NB691 Синхронный понижающий преобразователь
Monolithic Power Systems NB690G Синхронный понижающий преобразователь
Возможно, Monolithic Power Systems NB591 Синхронный понижающий преобразователь
Шаг 3

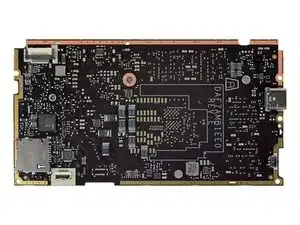

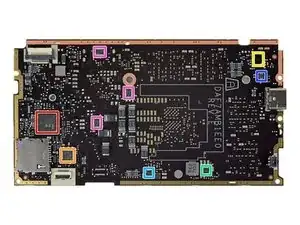

Идентификация ИС:
ITE Tech IT5570VG Встраиваемый контроллер (вероятно)
O2Micro OZ711 Контроллер картридера
Maxim Integrated MAX77958 Контроллер USB Type-C и USB Power Delivery
Monolithic Power Systems NB691 Синхронный понижающий преобразователь
Возможно, Monolithic Power Systems NB591 Синхронный понижающий преобразователь
Diodes Incorporated PI3USB102 Аналоговый переключатель SPDT USB 2.0
Texas Instruments TPS22976 Переключатель нагрузки
