Замена левой кнопки-переключателя (L1) на Steam Deck

Включите Steam Deck и дайте аккумулятору разрядиться ниже 25% перед началом ремонта, поскольку повреждённый заряженный литий-полимерный аккумулятор может представлять опасность.

В качестве дополнительной меры предосторожности Valve рекомендует перевести Steam Deck в режим хранения аккумулятора в BIOS перед началом любых внутренних работ. Подробнее об этом здесь.

Выключите Steam Deck и отключите все кабели.

Если у вас установлена карта microSD, обязательно извлеките её перед открытием корпуса. Если попытаться снять заднюю крышку с установленной картой, она может сломаться пополам.

Во время ремонта, чтобы защитить аналоговые джойстики и предотвратить их раскачивание, рекомендуется устанавливать Steam Deck лицевой стороной вниз в чехол.

Используйте отвёртку с крестообразным шлицем, чтобы выкрутить восемь винтов, крепящих заднюю крышку:

Четыре винта с крупной резьбой длиной 9,5 мм

Четыре винта с мелкой резьбой длиной 5,8 мм

Несмотря на стандарты, отвёртки Phillips могут отличаться по размеру и форме — две отвёртки одного обозначения могут по-разному входить в один и тот же винт. Используйте ту, которая лучше всего подходит по размеру.

Во время ремонта следите за каждым винтом и возвращайте его точно на своё место, чтобы не повредить устройство.

Вставьте пластину для вскрытия в узкий зазор между задней крышкой и передней частью корпуса, вдоль края правого бокового упора.

Если вам трудно вставить пластину в стык упора, попробуйте начать с верхнего или нижнего длинного края, а затем протяните пластину по направлению к упору.

Подденьте заднюю крышку, чтобы освободить её от фиксирующих защёлок.

После того как защёлки будут отсоединены с одного края, остальные отсоединятся легко.

Удерживайте заднюю крышку за образовавшийся зазор и потяните её вверх и в сторону от устройства, чтобы отсоединить длинные края.

Снимите заднюю крышку.

Если у вас обновлённая версия Steam Deck с чёрной крышкой материнской платы, пропустите этот шаг.

Используйте пинцет, чтобы снять кусок фольгированной ленты, закрывающий скрытый винт на экране платы.

По возможности постарайтесь не разрывать эту ленту, чтобы можно было использовать её повторно. При необходимости изготовьте замену, вырезав кусок алюминиевой фольгированной ленты нужного размера.

Используйте отвёртку с крестообразным шлицем, чтобы выкрутить три винта, крепящих экран платы:

Один винт 3,4 мм

Два винта 3,7 мм

В обновлённых версиях Steam Deck присутствуют только два винта 3,7 мм, расположенные вдоль левого края.

Снимите экран платы.

В зависимости от возраста вашего Steam Deck, экран может прилипать к термопрокладкам, расположенным снизу.

При сборке убедитесь, что кабель вентилятора находится сбоку от экрана платы и не зажат под ним.

Ухватитесь за язычок кабеля аккумулятора и потяните его прямо от материнской платы, чтобы отключить.

Также можно использовать плоский конец лопатки или чистый ноготь, чтобы аккуратно вытолкнуть разъём из гнезда, а затем полностью отключить его вручную.

Левая кнопка-спуск окажется с правой стороны при работе со Steam Deck, поскольку он перевёрнут.

Кнопки-спуски Steam Deck фиксируются на двух выступах кронштейна кнопки-спуска, который одновременно служит и шарниром.

Поместите плоский конец лопатки на внутренний край левой защёлки кнопки-спуска.

Поверните защёлку наружу, в сторону от выступа, чтобы открыть её.

При сборке сначала зафиксируйте крайний выступ. Когда он будет на месте, надавите на кнопку-спуск, чтобы зафиксировать внутренний выступ — при этом раздастся слышимый щелчок.

Убедитесь, что пружина кнопки-спуска правильно установлена. Протестируйте работу кнопки перед продолжением сборки.

Снимите левую кнопку-спуск.

Следите за тем, чтобы не потерять пружину кнопки-спуска. Она плотно насажена на выступ с внутренней стороны кнопки.

Используйте отвёртку с крестообразным шлицем, чтобы выкрутить три винта 5,2 мм, крепящих левый кронштейн кнопки-спуска.

Снимите левый кронштейн кнопки-спуска.

Для корректной работы новые кнопки-спуски требуют калибровки. Чтобы откалибровать новые кнопки, ознакомьтесь с инструкцией по калибровке.

Воспользуйтесь острым концом лопатки, чтобы поднять небольшой фиксатор на разъёме кабеля подключения джойстика по технологии ZIF.

Воспользуйтесь пинцетом, чтобы выдвинуть кабель из разъёма.

Удерживайте кабель за синий язычок, а не за кабель напрямую.

Воспользуйтесь отвёрткой с крестообразным шлицем, чтобы вывернуть три винта длиной 5,2 мм, фиксирующих джойстик.

При сборке возможно потребуется приподнять Steam Deck над рабочей поверхностью, чтобы он не опирался на новый джойстик во время затягивания винтов.

Снимите левый джойстик.

Воспользуйтесь острым концом лопатки, чтобы поднять небольшой фиксатор на разъёме кабеля соединения платы кнопок по технологии ZIF.

Воспользуйтесь пинцетом, чтобы выдвинуть кабель из разъёма.

Удерживайте кабель за синий язычок, а не за кабель напрямую.

Если какие-либо разъёмы заклеены лентой, используйте пинцет, чтобы удалить её.

Воспользуйтесь острым концом лопатки, чтобы поднять небольшие фиксаторы на остальных разъёмах ZIF платы кнопок. Воспользуйтесь пинцетом, чтобы выдвинуть кабели из разъёмов:

Отсоедините кабель D-пада.

Отсоедините кабель платы тачпада.

Отсоедините кабель тачпада.

Будьте осторожны при отсоединении этого разъёма — поддевайте сам разъём, а не его корпус.

Воспользуйтесь острым концом лопатки, чтобы приподнять кабель тактильной отдачи и отключить его.

Кроме того, можно оставить кабель тактильной отдачи подключённым к плате кнопок, а саму плату перевернуть через край корпуса, отведя в сторону.

Воспользуйтесь отвёрткой с крестообразным шлицем, чтобы вывернуть четыре винта, фиксирующих левую плату кнопок:

Три винта длиной 5,2 мм

Один винт длиной 3,9 мм

Снимите левую плату кнопок.

Обратите внимание на кнопку Steam и её мембрану: после снятия платы они больше не зафиксированы.

Воспользуйтесь отвёрткой с крестообразным шлицем, чтобы вывернуть два винта длиной 5,2 мм, фиксирующих левый блок предохранителей.

Снимите левый блок предохранителей.

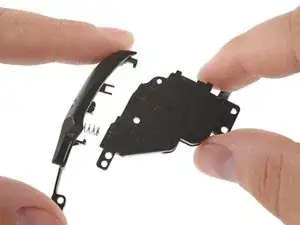

Фиксация кнопки предохранителя к кронштейну обеспечивается пластиковыми выступами.

Приподнимите кнопку вверх и в сторону от кронштейна, чтобы освободить верхний пластиковый выступ.

Отсоедините остальные пластиковые выступы, чтобы снять кнопку.

Обратите внимание, чтобы не потерять пружину кнопки.

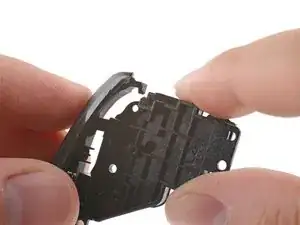

При сборке сначала зафиксируйте кнопку с конца, где расположена пружина, затем оттяните верхний фиксатор вверх и зацепите его за кронштейн.
