Замена левого аналогового стика Steam Deck

Включите Steam Deck и дайте аккумулятору разрядиться ниже 25% перед началом ремонта, поскольку заряженный литий‑полимерный аккумулятор может быть опасен при случайной проколе.

В качестве дополнительной меры предосторожности Valve рекомендует перевести Steam Deck в режим хранения аккумулятора в BIOS перед началом внутренних работ. Инструкция здесь.

Выключите Steam Deck и отключите все кабели.

Если в устройстве установлена microSD‑карта, обязательно извлеките её перед снятием задней крышки. Попытка снять крышку при установленной карте может привести к её перелому пополам.

Во время ремонта иногда удобно положить Steam Deck лицевой стороной вниз в футляр, чтобы защитить стики и предотвратить их люфт.

Снимите восемь винтов, которые крепят заднюю крышку, используя крестовую отвёртку:

Четыре винта с крупной резьбой длиной 9,5 мм

Четыре винта с мелкой резьбой длиной 5,8 мм

Несмотря на стандарты, крестовые отвёртки могут различаться по размеру и форме — две отвёртки с одной маркировкой могут по‑разному подходить к одному и тому же винту. Используйте ту, которая наиболее плотно входит в головку винта.

В течение ремонта отслеживайте каждый винт и убеждайтесь, что он возвращается на своё исходное место, чтобы не повредить Steam Deck.

Вставьте медиатор для вскрытия в узкую щель между задней крышкой и передней панелью вдоль края правой рукояти.

Если сложно вставить медиатор в шов рукояти, попробуйте начать с верхней или нижней длинной кромки, а затем сдвигайте медиатор в сторону рукояти.

Подденьте заднюю крышку, чтобы отщёлкнуть фиксирующие защёлки.

После отсоединения защёлок с одного края остальные легко отсоединяются.

Схватите заднюю крышку в созданном вами отверстии и потяните её вверх и от устройства, чтобы отщёлкнуть длинные кромки.

Снимите заднюю крышку.

Если у вас обновлённая версия Steam Deck с чёрной крышкой платы, пропустите этот шаг.

Используйте пинцет, чтобы снять кусок фольгированной ленты, закрывающей скрытый винт на экране платы.

По возможности постарайтесь не разрывать эту ленту, чтобы можно было использовать её повторно. При необходимости вы можете сделать замену, отрезав кусок фольгированной ленты подходящего размера.

Снимите три винта, крепящие экран платы, с помощью крестовой отвёртки:

Один винт 3,4 мм

Два винта 3,7 мм

В обновлённых Steam Deck присутствуют только два винта 3,7 мм вдоль левого края.

Снимите экран платы.

В зависимости от возраста вашего Steam Deck эта крышка может прилипать к термопрокладкам под ней.

При сборке убедитесь, что кабель вентилятора лежит на стороне экранa платы и не зажат под ним.

Возьмите кабель аккумулятора за отрывную ярлычок и потяните его перпендикулярно от материнской платы, чтобы отключить.

В качестве альтернативы используйте плоский конец лопатки или чистый ноготь, чтобы осторожно выдавить разъём из гнезда, затем полностью отсоедините его вручную.

Левый аналоговый стик будет находиться с вашей правой стороны, когда вы работаете с Steam Deck, так как устройство лежит вверх дном.

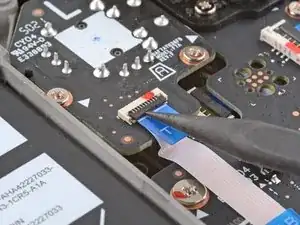

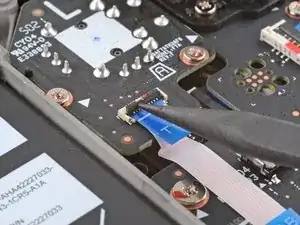

Используйте заострённый конец лопатки, чтобы приподнять маленькую фиксирующую планку на ZIF‑разъёме кабеля стика.

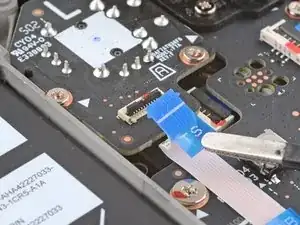

Используйте пинцет, чтобы выдвинуть кабель из разъёма.

Держите кабель за синюю отрывную ленту, а не за сам кабель.

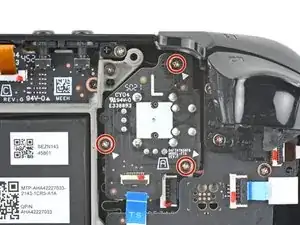

Снимите три винта 5,2 мм, крепящие аналоговый стик, используя крестовую отвёртку.

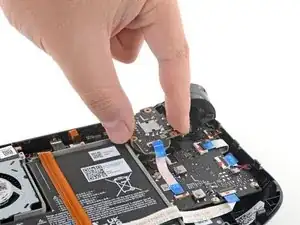

При сборке возможно потребуется держать Steam Deck поднятым над рабочей поверхностью, чтобы он не опирался на новый стик, пока вы затягиваете винты.

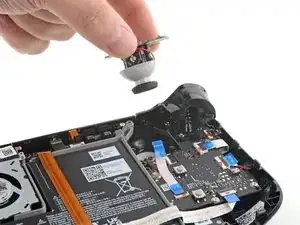

Снимите левый аналоговый джойстик.

Новые джойстики требуют калибровки для корректной работы. Чтобы откалибровать новые джойстики, следуйте этому руководству по калибровке.

Каждый Steam Deck поставляется с одной из двух моделей джойстиков — Тип A или Тип B. Хотя они почти идентичны, функция емкостного касания зависит от установки правильного типа.

Чтобы определить, какие запасные джойстики вам нужны, перейдите в Settings → System и проверьте Steam Deck Controller ID.

Если идентификатор контроллера начинается с "MEDA", этому устройству требуются джойстики Тип A.

Если идентификатор контроллера начинается с "MHDA", этому устройству требуются джойстики Тип B.
