Замена кнопки быстрого доступа Steam Deck

Включите Steam Deck и дождитесь разрядки батареи ниже 25% перед началом ремонта, так как заряженная литий‑полимерная батарея может быть опасна при случайном проколе.

В качестве дополнительной меры предосторожности Valve рекомендует перевести Steam Deck в режим хранения батареи в BIOS перед началом внутренних работ. Читайте, как это сделать, здесь.

Выключите Steam Deck и отключите все кабели.

Если установлена microSD‑карта, обязательно извлеките её перед открытием корпуса. Попытка снять заднюю крышку с установленной картой может привести к её перелому пополам.

Во время ремонта иногда полезно положить Steam Deck лицевой стороной вниз в чехол, чтобы защитить стики и предотвратить шатание.

Снимите восемь винтов, удерживающих заднюю крышку, с помощью крестовой отвёртки:

Четыре винта с крупной резьбой длиной 9,5 мм

Четыре винта с мелкой резьбой длиной 5,8 мм

Несмотря на стандарты, крестовые отвёртки могут различаться по размеру и форме — две отвёртки с одинаковой маркировкой могут по‑разному подходить к одному винту. Используйте ту, которая плотнее всего входит в головку винта.

В ходе ремонта отслеживайте каждый винт и убеждайтесь, что он возвращается ровно на своё место, чтобы избежать повреждения Steam Deck.

Вставьте медиатор для открытия в тонкую щель между задней крышкой и передней панелью вдоль кромки правой ручки.

Если трудно вставить медиатор в шов ручки, попробуйте начать с верхнего или нижнего длинного края, затем сдвиньте медиатор в сторону ручки.

Подденьте заднюю крышку, чтобы освободить её от защёлок.

После отключения защёлки с одного края остальные отсоединяются легко.

Схватите заднюю крышку за образованное отверстие и тяните её вверх и от устройства, чтобы отщёлкнуть длинные кромки.

Снимите заднюю крышку.

Если у вас обновлённая версия Steam Deck с чёрной крышкой материнской платы, пропустите этот шаг.

С помощью пинцета снимите кусочек фольгированной ленты, закрывающей скрытый винт на щите платы.

По возможности не рвите и не повреждайте эту ленту, чтобы можно было использовать её повторно. При необходимости вы можете сделать замену, отрезав кусок алюминиевой фольгированной ленты по размеру.

С помощью крестовой отвёртки удалите три винта, удерживающих щит платы:

Один винт 3,4 мм

Два винта 3,7 мм

В обновлённых Steam Deck присутствуют только два винта 3,7 мм вдоль левого края.

Снимите щит платы.

В зависимости от возраста Steam Deck этот щит может прилипать к термопрокладкам под ним.

При сборке убедитесь, что кабель вентилятора лежит на стороне щита платы и не зажат под ним.

Возьмитесь за кабель батареи за язычок и потяните его прямо от материнской платы, чтобы отключить.

В качестве альтернативы можно использовать плоский конец лопатки или чистый ноготь, чтобы аккуратно поджать разъём из гнезда, затем полностью отключить его вручную.

Правый курок будет находиться по вашей левой стороне, когда Steam Deck лежит вверх ногами.

Курки Steam Deck защёлкиваются на двух штифтах кронштейна курка, который также выполняет функцию петли.

Поместите плоский конец лопатки на внутренний край правой защёлки курка.

Поверните защёлку курка наружу, в сторону и вверх от штифта, чтобы отпустить её.

При сборке защёлните внешний штифт первым. Как только он встанет на место, нажмите на курок, чтобы защёлкнуть внутренний штифт — вы услышите характерный "щелчок".

Проверьте, правильно ли выровнена пружина курка. Проверьте действие курка перед дальнейшей сборкой.

Снимите правый курок.

Следите, чтобы не потерять пружину курка. Она насаживается на штифт на нижней стороне курка.

С помощью крестовой отвёртки отвинтите три винта 5,2 мм, удерживающих кронштейн правого курка.

Снимите кронштейн правого курка.

Заменяемые курки требуют калибровки для корректной работы. Для калибровки новых курков следуйте этому руководству по калибровке.

Используйте заострённый конец лопатки, чтобы поднять небольшую фиксирующую защёлку на ZIF-разъёме кабеля джойстика.

Используйте пинцет, чтобы выдвинуть кабель из разъёма.

Держите кабель за синюю вытяжную полоску, а не за сам кабель.

Используйте крестовую отвёртку, чтобы выкрутить три винта 5,2 мм, фиксирующие джойстик.

При сборке возможно придётся удерживать устройство Steam Deck поднятым над рабочей поверхностью, чтобы оно не опиралось на новый джойстик при затягивании винтов.

Снимите правый джойстик.

Используйте заострённый конец лопатки, чтобы поднять небольшую фиксирующую защёлку на ZIF-разъёме кабеля платы кнопок.

Используйте пинцет, чтобы выдвинуть кабель из разъёма.

Держите кабель за синюю вытяжную полоску, а не за сам кабель.

Используйте заострённый конец лопатки, чтобы поднять небольшую фиксирующую защёлку на ZIF-разъёме соединительного кабеля платы кнопок.

Используйте пинцет, чтобы выдвинуть кабель из разъёма.

Держите кабель за синюю вытяжную полоску, а не за сам кабель.

Если какие‑либо разъёмы закрыты лентой, используйте пинцет, чтобы её снять.

Используйте заострённый конец лопатки, чтобы поднять небольшие фиксирующие защёлки на остальных ZIF-разъёмах платы кнопок. Используйте пинцет, чтобы выдвинуть кабели из их разъёмов:

Отключите кабель кнопок действия.

Отключите кабель платы тачпада.

Отключите кабель тачпада.

Будьте осторожны при подъёме этого разъёма — подденьте за сам разъём, а не за его корпус.

Используйте заострённый конец лопатки, чтобы поднять кабель тактильной обратной связи и отсоединить его.

Как альтернатива, можно оставить тактильный модуль подключённым к плате кнопок и откинуть плату через край корпуса, чтобы она не мешала.

Используйте крестовую отвёртку, чтобы удалить четыре винта, фиксирующие правую плату кнопок:

Три винта 5,2 мм

Один винт 3,9 мм

Снимите правую плату кнопок.

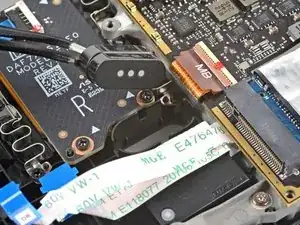

Следите за кнопкой быстрого доступа и её мембраной, так как после снятия правой платы кнопки они больше не зафиксированы на своём месте.

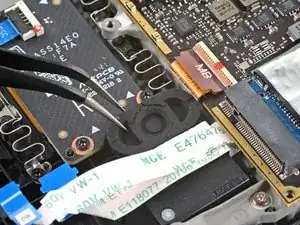

Используйте пинцет, чтобы снять мембрану кнопки быстрого доступа.

Используйте пинцет, чтобы снять кнопку быстрого доступа.
