Замена правого триггера Steam Deck

Включите Steam Deck и дождитесь разряда батареи ниже 25% перед началом ремонта, так как заряженный литий-ионный полимерный аккумулятор может быть опасен при случайном проколе.

В качестве дополнительной меры предосторожности Valve рекомендует перевести Steam Deck в режим хранения батареи в BIOS перед началом внутренних работ. Узнайте, как это сделать здесь.

Выключите Steam Deck и отсоедините все кабели.

Если у вас установлена карта microSD, обязательно извлеките её перед открытием корпуса Steam Deck. Если попытаться снять заднюю крышку при установленной карте, она может переломиться пополам.

Во время ремонта иногда удобно положить Steam Deck лицевой стороной вниз в его чехол, чтобы защитить стики и предотвратить люфт.

Используйте крестовую отвертку, чтобы удалить восемь винтов, фиксирующих заднюю крышку:

Четыре винта с крупной резьбой длиной 9,5 мм

Четыре винта с мелкой резьбой длиной 5,8 мм

Несмотря на стандарты, крестовые отвертки могут различаться по размеру и форме — две отвертки с одинаковой маркировкой могут по-разному входить в один и тот же винт. Используйте ту, которая плотнее всего входит в головку винта.

В ходе этого ремонта отслеживайте каждый винт и убедитесь, что он возвращается ровно на своё место, чтобы не повредить Steam Deck.

Вставьте медиатор для вскрытия в тонкую щель между задней крышкой и передней оболочкой вдоль края правой ручки.

Если трудно вставить медиатор в шов ручки, попробуйте начать с верхнего или нижнего длинного ребра, а затем сдвинуть медиатор в сторону ручки.

Подденьте заднюю крышку, чтобы освободить её от защёлок.

Как только защёлки отсоединятся с одного края, остальные отсоединяются легко.

Возьмитесь за заднюю крышку в появившемся отверстии и потяните её вверх и от устройства, чтобы отстегнуть длинные кромки.

Снимите заднюю крышку.

Если у вас обновлённая версия Steam Deck с чёрной крышкой платы, пропустите этот шаг.

Используйте пинцет, чтобы снять кусочек фольги, закрывающий скрытый винт на экране платы.

По возможности постарайтесь не порвать эту ленту, чтобы её можно было использовать повторно. При необходимости вы можете сделать замену, отрезав кусок алюминиевой фольги подходящего размера.

Используйте крестовую отвертку, чтобы удалить три винта, фиксирующие экран платы:

Один винт 3,4 мм

Два винта 3,7 мм

Только два винта 3,7 мм вдоль левого края присутствуют в обновлённых Steam Deck.

Снимите экран платы.

В зависимости от возраста вашего Steam Deck этот экран может прилипать к термопрокладкам под ним.

При сборке убедитесь, что кабель вентилятора лежит по стороне экрана платы и не зажат под ним.

Возьмитесь за кабель батареи за язычок и потяните его прямо от материнской платы, чтобы отсоединить.

В качестве альтернативы используйте плоский конец лопатки или чистый ноготь, чтобы аккуратно вытолкнуть разъём из гнезда, затем полностью отсоедините его вручную.

Правый триггер будет находиться с вашей левой стороны, когда Steam Deck лежит вверх дном.

Триггеры Steam Deck защёлкиваются на двух штырьках на кронштейне триггера, который также служит петлёй.

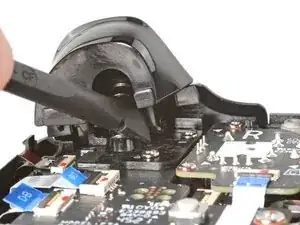

Поместите плоский конец лопатки на внутренний край правой защёлки триггера.

Поверните защёлку триггера наружу, отставьте и приподнимите от штырька, чтобы отщёлкнуть её.

При сборке защёлните сначала самый внешний штырёк. После установки на место нажмите на триггер, чтобы защёлкнуть внутренний штырёк, при этом должен прозвучать слышимый «щелчок».

Проверьте правильность расположения пружины триггера. Перед продолжением сборки проверьте работу триггера.

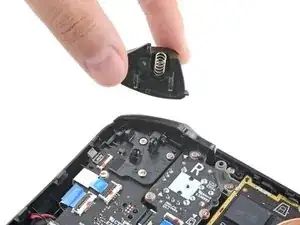

Снимите правый триггер.

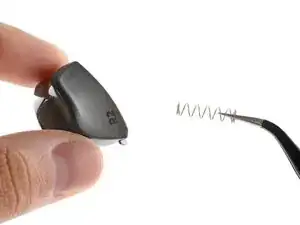

Следите, чтобы не потерять пружину триггера. Она насаживается на штырёк с нижней стороны триггера.

Используйте крестовую отвертку, чтобы удалить три винта 5,2 мм, фиксирующие кронштейн правого триггера.

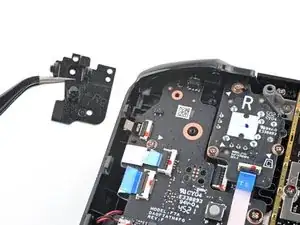

Снимите кронштейн правого триггера.

Заменяемые триггеры требуют калибровки для корректной работы. Для калибровки новых триггеров следуйте этому руководству по калибровке.
