Замена кнопки просмотра Steam Deck

Включите Steam Deck и дождитесь, пока батарея не разрядится ниже 25% перед началом ремонта, так как заряженная литий‑полимерная батарея может быть опасна при случайном проколе.

В качестве дополнительной меры осторожности Valve рекомендует перевести Steam Deck в режим хранения батареи в BIOS перед началом внутренних ремонтов. Читайте, как это сделать, здесь.

Выключите Steam Deck и отключите все кабели.

Если в устройстве установлена microSD карта, обязательно извлеките её перед снятием задней крышки. Попытка снять крышку с установленной картой может привести к её перелому пополам.

Во время ремонта иногда удобно положить Steam Deck лицевой стороной вниз в чехол, чтобы защитить стики и предотвратить люфт.

Снимите восемь винтов, крепящих заднюю крышку, используя крестовую отвёртку:

Четыре винта с крупной резьбой длиной 9,5 мм

Четыре винта с мелкой резьбой длиной 5,8 мм

Несмотря на стандарты, крестовые отвёртки могут различаться по размеру и форме — две отвёртки с одинаковой маркировкой могут по‑разному подходить к одному и тому же винту. Используйте ту, которая наиболее плотно входит в головку винта.

В течение всего ремонта сохраняйте контроль над каждым винтом и возвращайте его на то же место, чтобы не повредить Steam Deck.

Вставьте медиатор для вскрытия в тонкую щель между задней крышкой и передним корпусом вдоль кромки правой рукояти.

Если у вас возникают трудности с вставкой мeдиатора в шов рукояти, попробуйте начать с верхнего или нижнего длинного края, а затем сдвиньте медиатор к рукояти.

Подденьте заднюю крышку, чтобы освободить её от фиксирующих защёлок.

Как только защёлки отсоединятся с одной стороны, остальные отсоединяются легко.

Возьмите заднюю крышку за образовавшийся зазор и потяните её вверх и от устройства, чтобы отщёлкнуть длинные кромки.

Снимите заднюю крышку.

Если у вас обновлённая версия Steam Deck с чёрной крышкой платы, пропустите этот шаг.

Используйте пинцет, чтобы снять кусочек фольгированной ленты, закрывающий скрытый винт на щите платы.

По возможности не рвите эту ленту, чтобы её можно было использовать повторно. При необходимости можно сделать замену, вырезав кусок фольгированной ленты подходящего размера.

С помощью крестовой отвёртки выверните три винта, удерживающие щит платы:

Один винт 3,4 мм

Два винта 3,7 мм

В обновлённых Steam Deck присутствуют только два винта 3,7 мм вдоль левого края.

Снимите щит платы.

В зависимости от возраста Steam Deck этот щит может приклеиваться к термопрокладкам под ним.

При сборке убедитесь, что кабель вентилятора лежит на стороне щита платы и не защемлён под ним.

Возьмитесь за кабель батареи за язычок и потяните его непосредственно от материнской платы, чтобы отключить.

В качестве альтернативы можно аккуратно поджать разъём плоским концом лопатки или чистым ногтем, чтобы вытолкнуть его из гнезда, затем полностью отключить вручную.

При работе со Steam Deck, лежащим вверх ногами, левая триггерная кнопка будет находиться с вашей правой стороны.

Триггеры Steam Deck защёлкиваются на двух штифтах в кронштейне триггера, который также служит петлёй.

Разместите плоский конец лопатки на внутреннем крае левой защёлки триггера.

Поверните защёлку триггера наружу, в сторону и вверх от штифта, чтобы отщёлкнуть её.

При сборке сначала защёлкните самый внешний штифт. После установки нажмите на триггер, чтобы защёлкнулся внутренний штифт, выдав звуковой «щелчок».

Проверьте, правильно ли выровнена пружина триггера. Проверьте действие триггера перед продолжением сборки.

Снимите левый триггер.

Следите, чтобы не потерять пружину триггера. Она насаживается защёлкой на штифт под триггером.

Используйте крестовую отвёртку, чтобы выкрутить три винта 5,2 мм, крепящие кронштейн левого триггера.

Снимите кронштейн левого триггера.

Новые триггеры требуют калибровки для корректной работы. Для калибровки новых триггеров следуйте этому руководству по калибровке.

Используйте заострённый конец лопатки, чтобы приподнять маленький фиксатор на ZIF‑разъёме кабеля джойстика.

Используйте пинцет, чтобы аккуратно вынуть кабель из его разъёма.

Держите кабель за синюю тянущую вкладку, а не за сам кабель.

Используйте крестовую отвёртку, чтобы выкрутить три винта 5,2 мм, удерживающие джойстик.

При сборке возможно придётся держать Steam Deck приподнятым над рабочей поверхностью, чтобы он не опирался на новый джойстик, пока вы закручиваете винты.

Снимите левый джойстик.

Используйте заострённый конец лопатки, чтобы приподнять маленький фиксатор на ZIF‑разъёме шлейфа платы кнопок.

Используйте пинцет, чтобы аккуратно вынуть кабель из его разъёма.

Держите кабель за синюю тянущую вкладку, а не за сам кабель.

Если какие‑либо разъёмы закрыты лентой, снимите её пинцетом.

Используйте заострённый конец лопатки, чтобы приподнять маленькие фиксаторы остальных ZIF‑разъёмов платы кнопок. Используйте пинцет, чтобы вынуть кабели из их разъёмов:

Отключите кабель крестовины (D‑pad).

Отключите кабель платы тачпада.

Отключите кабель тачпада.

Будьте осторожны при приподнимании этого разъёма — подденьте сам разъём, а не его корпус.

Используйте заострённый конец лопатки, чтобы приподнять кабель тактильной обратной связи и отключить его.

В качестве альтернативы можно оставить кабель тактильной обратной связи подключённым к плате кнопок и откинуть плату через край корпуса, чтобы она не мешала.

Используйте крестовую отвёртку, чтобы выкрутить четыре винта, удерживающие левую плату кнопок:

Три винта 5,2 мм

Один винт 3,9 мм

Снимите левую плату кнопок.

Отслеживайте расположение кнопки Steam и её мембраны — после снятия левой платы кнопки и мембрана больше не зафиксированы на месте.

Используйте крестовую отвёртку, чтобы выкрутить два винта 5,2 мм, удерживающие сборку левого бампера.

Снимите сборку левого бампера.

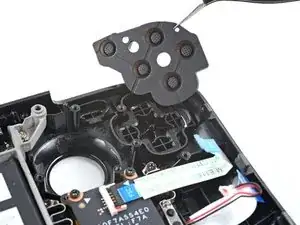

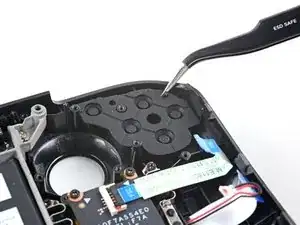

Используйте пинцет, чтобы снять мембрану крестовины и кнопки просмотра.

Используйте пинцет, чтобы снять кнопку просмотра.
